数字化医用X射线摄影设备技术参数及要求.doc

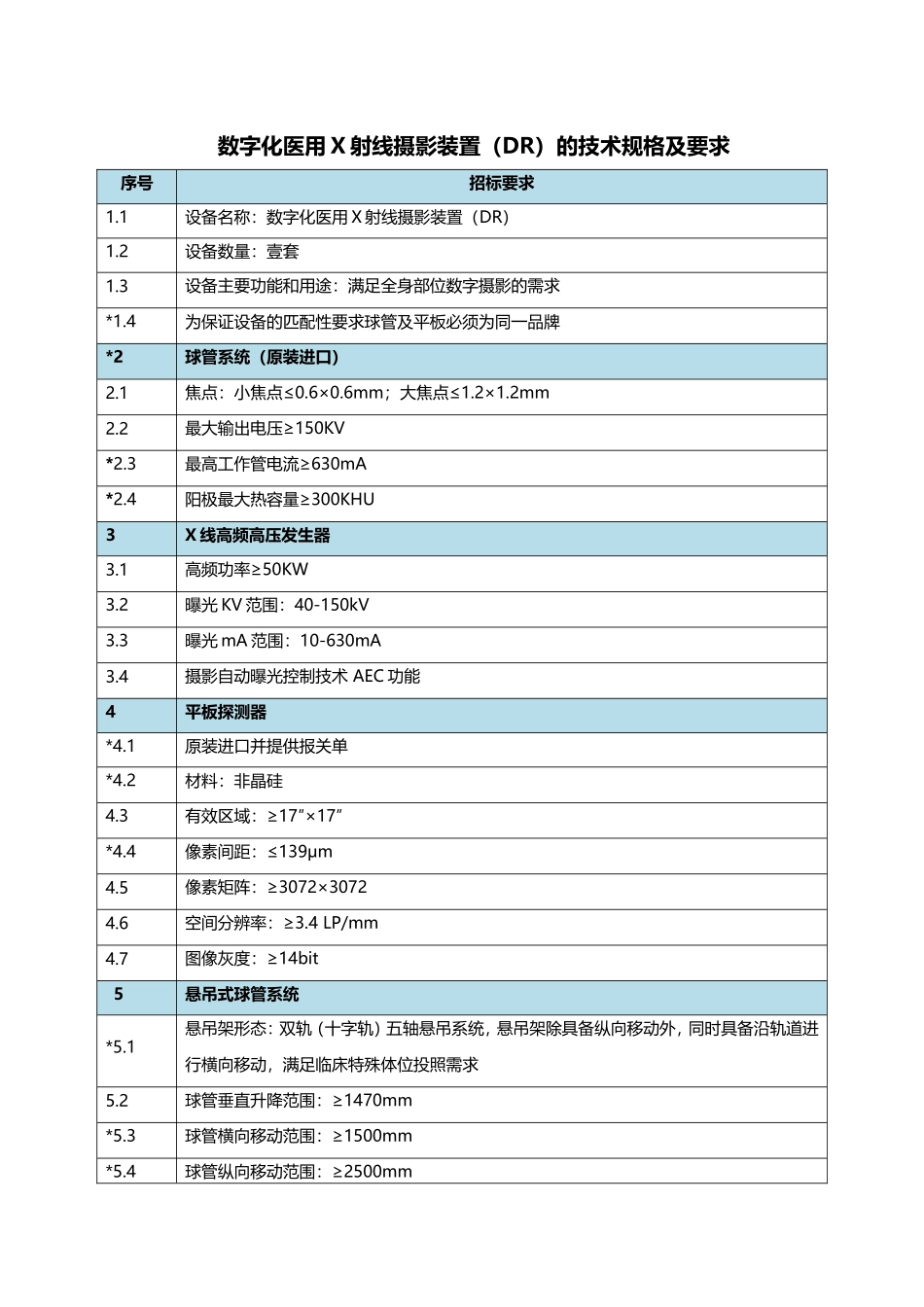

数字化医用X射线摄影装置（DR）的技术规格及要求 序号 招标要求 1.1 设备名称：数字化医用X射线摄影装置（DR） 1.2 设备数量：壹套 1.3 设备主要功能和用途：满足全身部位数字摄影的需求 *1.4 为保证设备的匹配性要求球管及平板必须为同一品牌 *2 球管系统（原装进口） 2.1 焦点：小焦点≤0.6×0.6mm；大焦点≤1.2×1.2mm 2.2 最大输出电压≥150KV *2.3 最高工作管电流≥630mA *2.4 阳极最大热容量≥300KHU 3 X线高频高压发生器 3.1 高频功率≥50KW 3.2 曝光KV范围：40-150kV 3.3 曝光mA范围：10-630mA 3.4 摄影自动曝光控制技术 AEC功能 4 平板探测器 *4.1 原装进口并提供报关单 *4.2 材料：非晶硅 4.3 有效区域：≥17″×17″ *4.4 像素间距：≤139μm 4.5 像素矩阵：≥3072×3072 4.6 空间分辨率：≥3.4 LP/mm 4.7 图像灰度：≥14bit 5 悬吊式球管系统 *5.1 悬吊架形态：双轨（十字轨）五轴悬吊系统，悬吊架除具备纵向移动外，同时具备沿轨道进行横向移动，满足临床特殊体位投照需求 5.2 球管垂直升降范围：≥1470mm *5.3 球管横向移动范围：≥1500mm *5.4 球管纵向移动范围：≥2500mm 5.5 球管垂直旋转角度范围：≥±100º 5.6 球管水平旋转角度范围：≥±90º 5.7 支持智能跟踪方式 6 智能皮肤触感屏 *6.1 位置：球管外罩正面 *6.2 尺寸：≥10.4英寸 6.3 操作方式：皮肤触感式操作 6.4 设备位置信息显示：SID距离、球管对地距离、球管旋转角度、平板旋转角度等 *6.5 摆位信息显示及调整：APR信息和设备位置信息的显示、编辑和存储 6.6 高压参数显示及调整：摄影条件、曝光模式选择、体型选择、焦点大小选择、电离室选择 *6.7 具备球管与平板的对应关系确认显示功能 6.8 具备APR引导图片显示功能 7 立式摄影架系统 7.1 驱动方式：电动 *7.2 智能跟踪方式：支持自动/手动 7.3 平板探测器垂直移动范围：1500mm 7.4 平板探测器中心距地面最下距离：≤450 mm 7.5 平板探测器旋转角度范围：-15°～+90° *7.6 一键式完成卧/立位摄影自动停泊转换，转换完成时间≤9s *7.7 具备运动控制盒可以近台控制立柱升降，限束器控制，探测器旋转，自动跟踪，探测器立、卧位自动复位功能 7.8 优质PUR材质活动摄影床 7.9 原装进口三视野电离室 *8 无线遥控装置 8.1 通讯模式：红外载波通讯 *8.2 功能实现：胸片架升降、旋转运动控制、限束器铅叶、光野指示灯控制、立式/卧式位复位按键、对中、跟踪功能 9 图像采集工作站 9.1 计算机系统：Windows 操作系统, 内存:≥2G,硬盘:≥500G 9.2 图像预览显示器: ≥19"LCD 9.3 基于Win7开发的全新软件平台 *9.4 通过硬件完成图像的运算处理，使得CPU资源得到释放，极大提升设备运行速度 9.5 根据个人的视觉角度对软件UI色彩进行自定义 *9.6 系统可以通过不同的UI色彩对设备的工作状态（待机状态、曝光状态、完成状态、故障状态等）进行友好的提示 *9.7 智能APR联动功能 9.7.1 设备运动状态与APR联动 9.7.2 摄影条件与APR联动 9.7.3 图像预处理功能与APR联动 9.7.4 摆位引导图片与APR联动 *9.8 具备患者预拍摄部位的视觉引导系统，与APR联动绑定，并可通过检查室内显示器显示 *9.9 可完成图像的拼接功能，如全脊柱显示、全下肢显示等 9.10 图象处理功能：具备图像的窗宽/窗位调节、灰阶翻转、漫游放大及倍数放大、旋转、注释、各种测量、裁减、组织均衡、滤波处理、患者数据显示内容、患者数据显示调节方式 *9.11 软件需具有各项统计功能，如：创建患者数量、删除患者/序列数量、导出患者的数量等信息自动统计 10 图像诊断工作站 *10.1 图像诊断工作站与整机设备制造商为同一品牌且设备制造商具备提供与设备相关的影像云技术能力 10.2 计算机系统：Windows 操作系统 , 内存:≥8G,硬盘:≥1T 10.3 显示器：≥19"液晶显示器 *10.4 可完成图像的拼接功能，如全脊柱显示、全下肢显示等 10.5 图象处理功能：窗宽/窗位、漫游、缩放、放大镜、区域缩放、镜像、翻页、裁剪、灰度对比度、反色、伪彩色、滤波、平滑、锐化、边缘检测等 *10.6 支持本院医生通过客户端或WEB移动阅片形式访问该台设备的所有影像资料 10.7 支持自主组建远程医疗阅片医生团队，邀请外院优秀医生提供远程影像诊断服务 10.8 支持周边小型医疗机构通过远程预约系统建立基于该设备的资源共享机制 10.9 具备图像信息云存储，满足患者随诊和转诊即时影像调阅的需求 11 图像的输出 11.1 支持多种规则及非规则的分格方式 11.2 支持图文报告系统 *11.3 图像的存储方式：DVD/CD-R刻录，刻录时带有自动预览软件，可使刻录的图像在任一普通电脑上观看，并做简单的处理 备注 设备须包含适配UPS稳压电源及手动液压叉车（地牛）
