搓牙径
标准

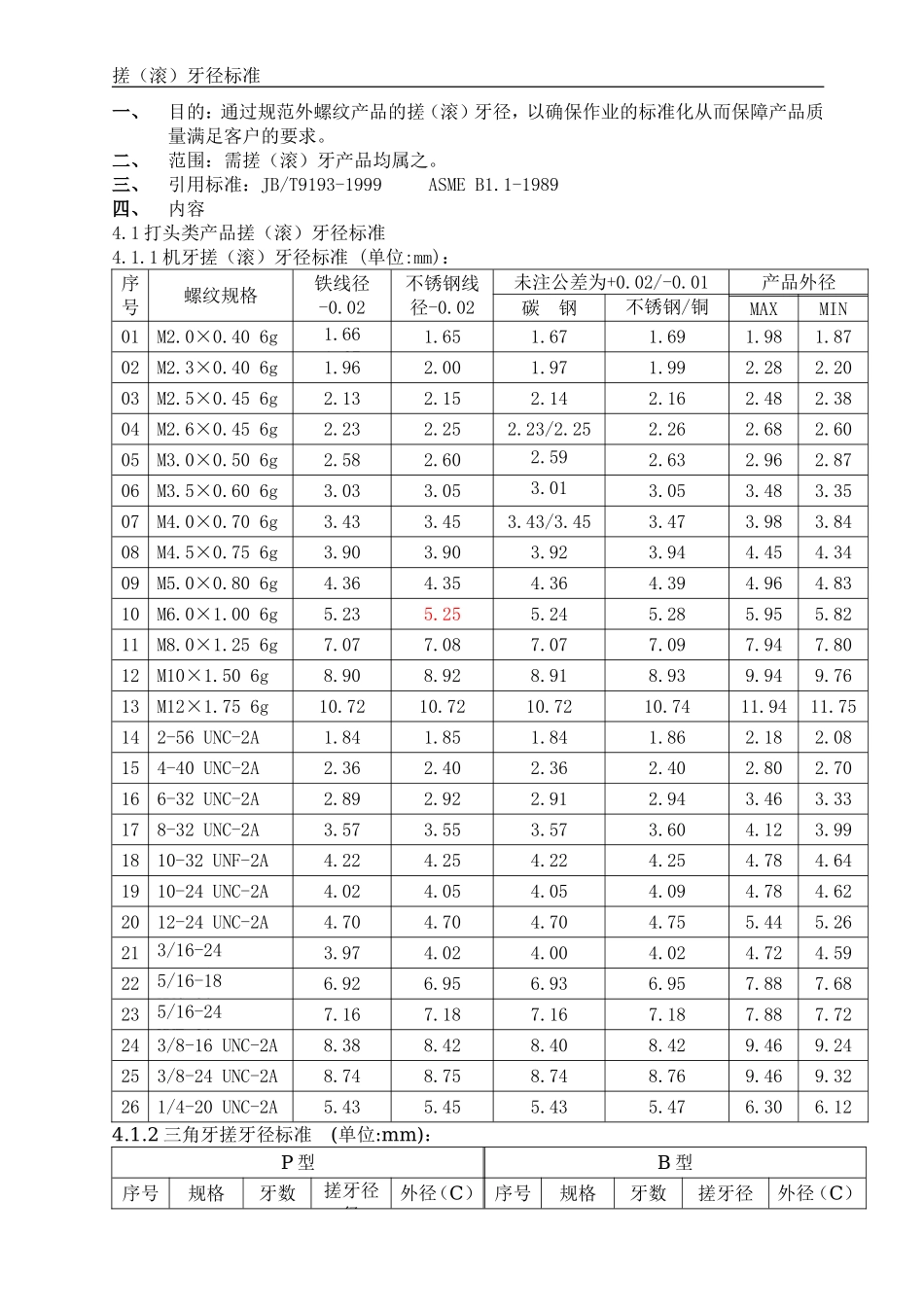

搓（滚）牙径标准
一、 目的：通过规范外螺纹产品的搓（滚）牙径，以确保作业的标准化从而保障产品质量满足客户的要求。
二、 范围：需搓（滚）牙产品均属之。
三、 引用标准：JB/T9193-1999 ASME B1.1-1989
四、 内容
4.1打头类产品搓（滚）牙径标准
4.1.1机牙搓（滚）牙径标准 (单位:mm)：
序号
螺纹规格
铁线径
-0.02
不锈钢线径-0.02
未注公差为+0.02/-0.01
产品外径
碳 钢
不锈钢/铜
MAX
MIN
01
M2.0×0.40 6g
1.66
1.67
1.65
1.67
1.69
1.98
1.87
02
M2.3×0.40 6g
1.96
2.00
1.97
1.99
2.28
2.20
03
M2.5×0.45 6g
2.13
2.15
2.14
2.16
2.48
2.38
04
M2.6×0.45 6g
2.23
2.25
2.23/2.25
2.26
2.68
2.60
05
M3.0×0.50 6g
2.58
2.60
2.59
2.63
2.96
2.87
06
M3.5×0.60 6g
3.03
3.05
3.01
3.05
3.48
3.35
07
M4.0×0.70 6g
3.43
3.45
3.43/3.45
3.47
3.98
3.84
08
M4.5×0.75 6g
3.90
3.90
3.92
3.94
4.45
4.34
09
M5.0×0.80 6g
4.36
4.35
4.36
4.39
4.96
4.83
10
M6.0×1.00 6g
5.23
5.25
5.24
5.28
5.95
5.82
11
M8.0×1.25 6g
7.07
7.08
7.07
7.09
7.94
7.80
12
M10×1.50 6g
8.90
8.92
8.91
8.93
9.94
9.76
13
M12×1.75 6g
10.72
10.72
10.72
10.74
11.94
11.75
14
2-56 UNC-2A
1.84
1.85
1.84
1.86
2.18
2.08
15
4-40 UNC-2A
2.36
2.40
2.36
2.40
2.80
2.70
16
6-32 UNC-2A
2.89
2.92
2.91
2.94
3.46
3.33
17
8-32 UNC-2A
3.57
3.55
3.57
3.60
4.12
3.99
18
10-32 UNF-2A
4.22
4.25
4.22
4.25
4.78
4.64
19
10-24 UNC-2A
4.02
4.05
4.05
4.09
4.78
4.62
20
12-24 UNC-2A
4.70
4.70
4.70
4.75
5.44
5.26
21
3/16-24 UNC-2A
3.97
4.02
4.00
4.02
4.72
4.59
22
5/16-18 UNC-2A
6.92
6.95
6.93
6.95
7.88
7.68
23
5/16-24 UNF-2A
7.16
7.18
7.16
7.18
7.88
7.72
24
3/8-16 UNC-2A
8.38
8.42
8.40
8.42
9.46
9.24
25
3/8-24 UNC-2A
8.74
8.75
8.74
8.76
9.46
9.32
26
1/4-20 UNC-2A
5.43
5.45
5.43
5.47
6.30
6.12
4.1.2三角牙搓牙径标准 (单位:mm)：
P型
B型
序号
规格
牙数
搓牙径径
外径（C）
序号
规格
牙数
搓牙径
外径（C）
01
M2
32
1.52
1.94~2.04
01
M2
40
1.57
1.88~1.96
02
M2.3
28
1.79
2.25~2.35
02
M2.3
32
1.81
2.18~2.26
03
M2.6
24
2.04
2.54~2.64
03
M2.6
28
2.07
2.47~2.55
04
M3
20
2.33
2.93~3.05
04
M3
24
2.37
2.85~2.95
05
M3.5
18
2.75
3.45~3.57
05
M3.5
20
2.78
3.34~3.46
06
M4
16
3.09
3.90~4.02
06
M4
18
3.14
3.81~3.91
07
M5
14
3.87
4.89~5.03
07
M5
16
4.00
4.78~4.90
S型
序号
规格
牙数
搓牙径
外径（C）
序号
规格
牙数
搓牙径
外径（C）
01
M2
0.40
1.67
1.88~1.96
08
2#
56
1.84
2.03~2.13
02
M2.3
0.40
1.96
2.18~2.26
09
3#
48
2.12
2.36~2.46
03
M2.6
0.45
2.24
2.48~2.56
10
4#
40
2.37
2.68~2.78
04
M3
0.50
2.59
2.87~2.95
11
5#
40
2.70
3.00~3.11
05
M3.5
0.60
3.01
3.36~3.44
12
6#
32
2.92
3.27~3.43
06
M4
0.70
3.42
3.85~3.93
13
8#
32
3.58
3.93~4.09
07
M5
0.80
4.36
4.84~4.92
14
10#
24
4.02
4.54~4.70
C型
序号
规格
牙数
搓牙径
外径（C）
序号
规格
牙数
搓牙径
外径（C）
01
M2
0.40
1.60
1.81~1.90
05
M3.5
0.60
2.91
3.24~3.35
02
M2.3
0.40
1.90
2.11~2.20
06
M4
0.70
3.32
3.70~3.83
03
M2.6
0.45
2.15
2.39~2.49
07
M5
0.80
4.22
4.68~4.81
04
M3
0.50
2.51
2.77~2.88
注：S、C型公制牙纹的牙数栏目是螺距
注：附P、B、S、C四种三角牙螺丝类型图例
P型
B型
S型
C型
4.2车床类产品搓（滚）牙径规定：按4.1.1的规定只是其公差统一规定为“+0.02/-0.01mm”。
