销孔
销栓
计算
1、B1销孔受力验算
B1单个吊点处销孔受力为230/4=57.5吨，其端部结构尺寸如右图所示：
4.1孔壁局部承压验算：
4.2孔壁抗剪验算：
2、B2销孔受力验算
B2吊耳结构尺寸如右图所示，单片吊耳受力为
230/2/2=57.5吨。
2.1 吊耳孔壁局部承压验算：
2.2 吊耳孔壁抗剪验算：
2.3吊耳与H60型钢间连接焊缝验算：
单片吊耳受力为57.5吨，考虑到施焊时起弧和落弧处会形成弧坑的缺陷，对每条连续的焊缝应从实际长度中减去即在计算焊缝中加上10mm，焊缝的计算长度为：
，焊缝长度取700mm，另外在吊耳与H60型钢之间加9个M27螺栓，确保吊耳与型钢之间连接的整体稳定性满足要求。

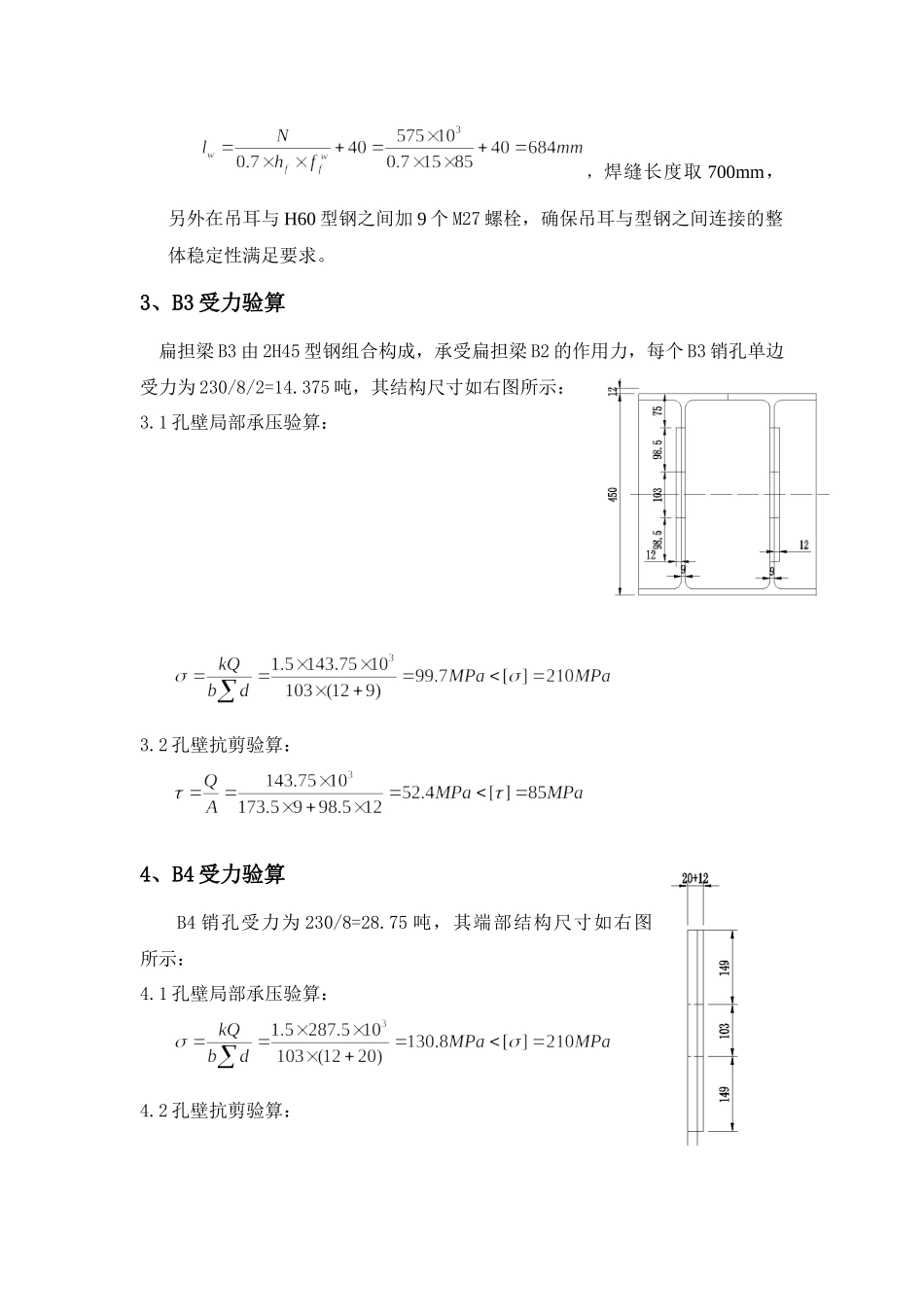

3、B3受力验算
扁担梁B3由2H45型钢组合构成，承受扁担梁B2的作用力，每个B3销孔单边受力为230/8/2=14.375吨，其结构尺寸如右图所示：
3.1孔壁局部承压验算：
3.2孔壁抗剪验算：
4、B4受力验算
B4销孔受力为230/8=28.75吨，其端部结构尺寸如右图所示：
4.1孔壁局部承压验算：
4.2孔壁抗剪验算：
5.B5销孔受力计算
B5销孔受力为230/8=28.75吨，其端部结构尺寸如右图所示：
1.1孔壁局部承压验算：
1.2孔壁抗剪验算：
1.3焊缝验算：
焊缝属于角焊缝，，I36b型钢两侧翼板与围堰均进行焊接，焊缝厚度取5mm，，焊缝长度取1800mm,满足要求。
6.B8销孔受力计算
B8中部销孔单边受力为230/4=57.5吨，端部销孔受力为
57.5/2=28.75吨，其中部销孔断面尺寸如右图所示：
6.1中部孔壁局部承压验算：
6.2中部孔壁抗剪验算：
6.3端部孔壁局部承压验算：端部尺寸见右图
6.4端部孔壁抗剪验算：
7、B9受力验算
B9由4块20mmA3钢板焊接构成，销孔直径203mm两块钢板共受拉力230/4=57.5吨，结构尺寸如右图所示：
7.1孔壁局部承压验算：
7.2孔壁抗剪验算：
8、吊带B11受力验算
单个B11受力57.5吨，结构尺寸见右图所示：
8.1孔壁局部承压验算：
8.2孔壁抗剪验算：
