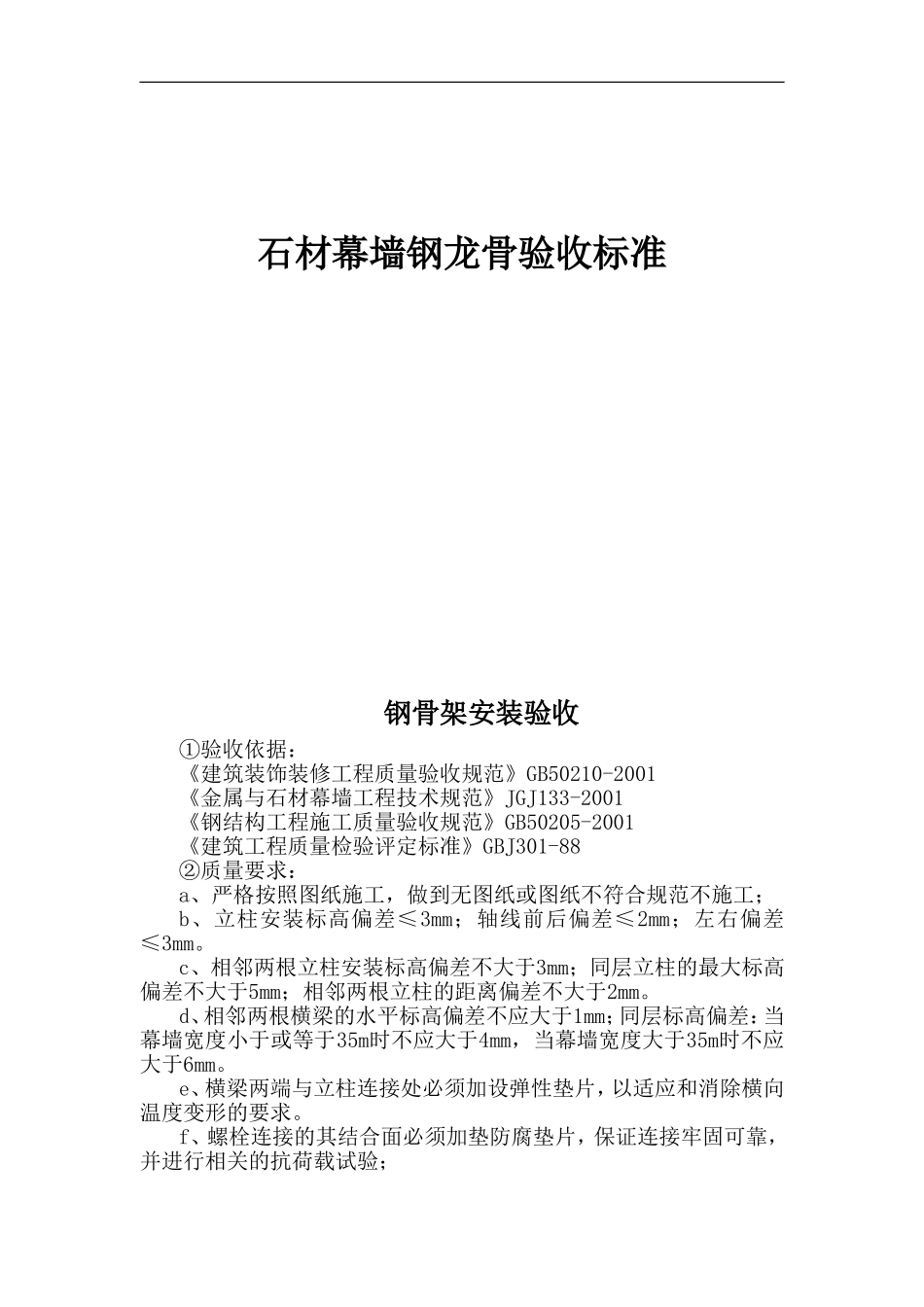

石材幕墙钢龙骨验收标准.doc

万科丁香湖售楼处外装修石材幕墙 施工方案 石材幕墙钢龙骨验收标准 钢骨架安装验收 ①验收依据： 《建筑装饰装修工程质量验收规范》GB50210-2001 《金属与石材幕墙工程技术规范》JGJ133-2001 《钢结构工程施工质量验收规范》GB50205-2001 《建筑工程质量检验评定标准》GBJ301-88 ②质量要求： a、严格按照图纸施工，做到无图纸或图纸不符合规范不施工； b、立柱安装标高偏差≤3mm；轴线前后偏差≤2mm；左右偏差≤3mm。 c、相邻两根立柱安装标高偏差不大于3mm；同层立柱的最大标高偏差不大于5mm；相邻两根立柱的距离偏差不大于2mm。 d、相邻两根横梁的水平标高偏差不应大于1mm；同层标高偏差：当幕墙宽度小于或等于35m时不应大于4mm，当幕墙宽度大于35m时不应大于6mm。 e、横梁两端与立柱连接处必须加设弹性垫片，以适应和消除横向温度变形的要求。 f、螺栓连接的其结合面必须加垫防腐垫片，保证连接牢固可靠，并进行相关的抗荷载试验； g、做好隐蔽验收记录，经现场监理验收合格签字后进行下道工序安装。 石材幕墙挂板验收标准 干挂石材面板 干挂石材面板施工的前提条件是石材板块上的不锈钢挂件的安装，位置准确，尺寸符合设计要求，并且槽内注满石材专用胶；石材幕墙的挂板一般主要的表面应自下而上施工，尽量减少偏差，并严格注意板块质量、色泽一致性；板块应安装平整、垂直，接缝宽度应符合设计要求，板材安装的接缝宽度可用垫块高度应确保外表面的平整、垂直及板的上边平顺后再牢固，使其达到质量验收要求；石材与主体框架的连接深度、配合间隙尺寸，应符合设计图纸要求；对各点隐蔽部分进行检验合格之后进行打胶施工；板面安装完毕后，石材表面应清洗干净；石材板面的清洁，原则上不可使用酸类，如表面上有污渍宜用中性清洁剂清理，应防止石材表面产生白斑、锈斑等污染。使石材板面具有光泽；石材干挂工程，必须作好成品保护，防止污损和撞击。 由于石材的天然形成，安装前应先对照与相邻的是否有明显色差，检查开孔、抛光是否满足安装要求，再进行试安装，确定色泽相符，平整度能满足，即可正式安装。 首先，在墙面最下排板材安装位置的上下口拉两条水平控制线，板材安装依墙面从中间或墙面阳角开始就位安装。安装好第一块作为基准，其平整度以事先设置的基准作为依据，用线垂吊直，经校准后加以固定。 该工艺简单，便于控制安装质量，安装完成一部份工作面，及可安排打胶。打胶前先在胶缝两侧石材饰面上粘贴好保护胶带，再把泡沫条均匀地填入胶缝中，泡沫条表面应与饰面表面距离控制在4mm左右，以保证密封胶的厚度，用清洗液清洁胶接触面，然后往同一方向用打胶枪把密封胶均匀地注入胶缝内，并立即用胶筒或灰刀刮平，去除保护纸，避免过长时间形成污染。打胶是检验安装是否成功的一个重要环节，不但是外观的点睛之笔，且直接影响幕墙的防渗功能。 打胶时还要注意天气情况，杜绝雨天、避免高温与低温5℃以下作业，以确保打胶质量。并保证胶缝粗细匀称，表面美观流畅。 石材安装验收 ①验收依据： 《建筑装饰装修工程质量验收规范》GB50210-2001 《建筑工程质量检验评定标准》GBJ301-88 《金属与石材幕墙工程技术规范》JGJ133-2001 ②质量要求： a、允许偏差如下表所示 项 目 允许偏差（mm） 检测工具 竖缝及墙面 垂直度 幕墙高度(m) 10 激光仪或经纬仪 ＜30 ＞30，＜60 15 ＞60，＜90 20 ＞90 25 竖向板材直线度 3 靠尺、塞尺 横向板材水平度 ＜2000mm 2 水平仪 ＞2000mm 3 同高度相邻两根横向构件高度 1 钢板尺、塞尺 幕墙横向水平度 小于3m层高 3 水平仪 大于3m层高 5 分格框对角线差 对角线长小于2000mm 3 3m钢卷尺 对角线长大于2000mm 3.5 横缝直线度 2.5 2m靠尺、钢板尺 缝宽度（与设计值比较） ±2 卡尺 两相邻面板之间接缝高低差 1.0 深度尺 b、安装面板之前，先根据设计图纸在已安装好的骨架上弹出石材分格墨线，并复核； c、胶缝中的泡沫条填塞必须均匀、密实，无漏塞、少塞； d、打胶厚度控制在大于3.5mm，确保均匀、饱满、光滑、平整。 e、做好质量及隐蔽验收记录，经现场监理工程验收合格签字后进行下一步安装。 石材干挂幕墙
