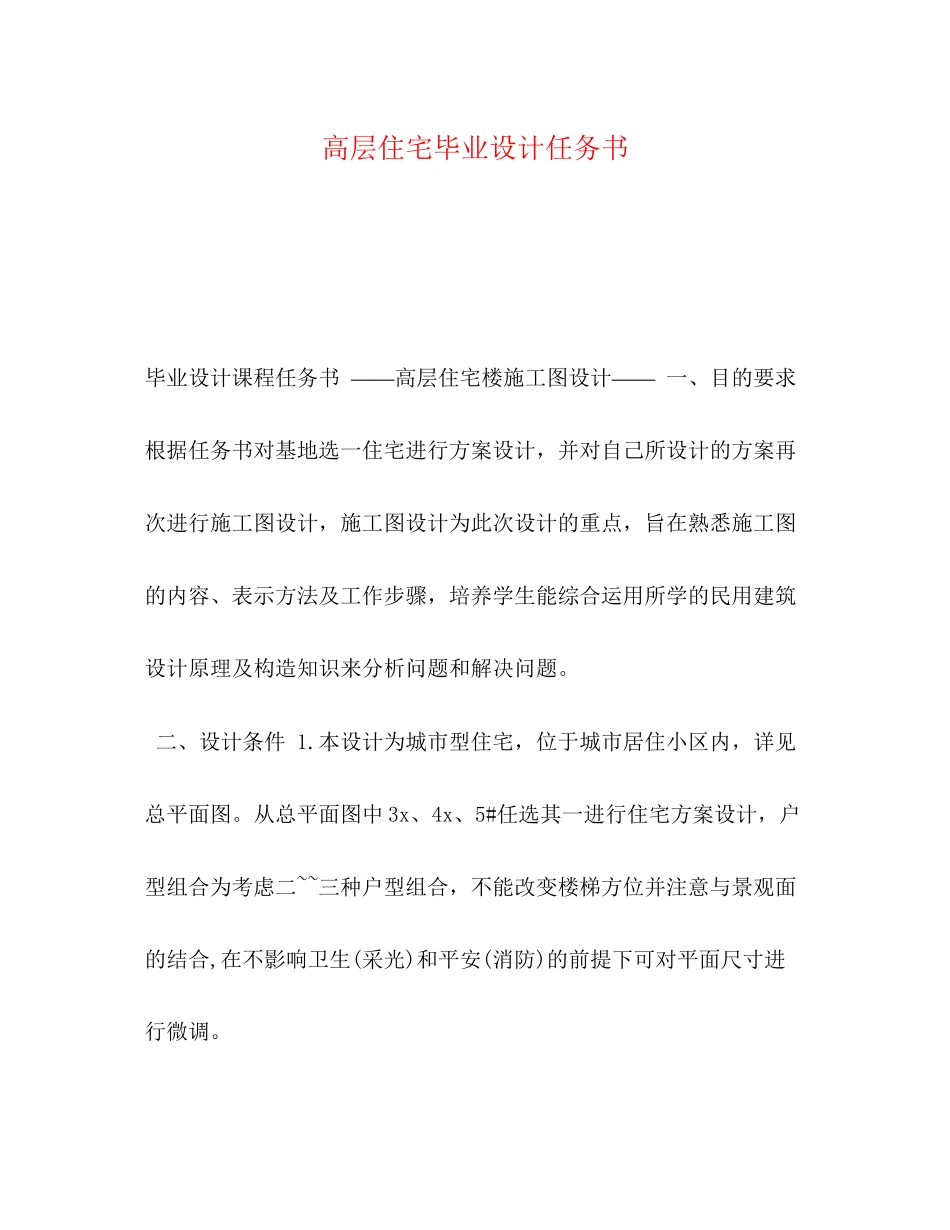

高层住宅毕业设计任务书 毕业设计课程任务书 ——高层住宅楼施工图设计—— 一、目的要求 　  根据任务书对基地选一住宅进行方案设计，并对自己所设计的方案再次进行施工图设计，施工图设计为此次设计的重点，旨在熟悉施工图的内容、表示方法及工作步骤，培养学生能综合运用所学的民用建筑设计原理及构造知识来分析问题和解决问题。 二、设计条件 1.本设计为城市型住宅，位于城市居住小区内，详见总平面图。从总平面图中3x、4x、5#任选其一进行住宅方案设计，户型组合为考虑二~~三种户型组合，不能改变楼梯方位并注意与景观面的结合,在不影响卫生(采光)和平安(消防)的前提下可对平面尺寸进行微调。 户型一：二房二厅，建筑面积80-90平方米。 户型二：三房二厅，建筑面积120-130平方米。 户型三：四房二厅，建筑面积140-150平方米。 2.层数：十一层。 3.层高：2800mm。 4.结构类型：自定。 三、设计内容 KT展板方案表达：制作，采用1# KT展板展示方案。 1、 效果图 2、 总平面图（含场地布置） 3、 各层平面图 4、 立面图两个 5、 剖面图一个 6、 方面设计说明及技术经济指标 施工图一套： 除详图和剖面为徒手工具绘图外，其余图纸均为天正软件计算机绘图，均采用2#白图纸。 1.封面及图纸目录 2.设计说明 3.总平面，技术经济指标 4.各层平面图，屋顶平面图 5.各向立面图 6.剖面图 7.门窗表，门窗大样 8.楼梯大样图，卫生间大样图及其他大样图 设计说明应包括：建筑名称、地点、设计依据、总图位置、自然地质条件、设计意图和贯彻设计原那么的具体表达、建筑构造方案及其它特殊事项说明。 四、设计阶段 1.方案设计（4周） 2.施工图阶段（6周）　　 五、成绩评定标准 课程设计的成绩按优秀、良好、中等、及格和不及格五级评定。参考标准如下： 1、优秀 ①工作努力，遵守纪律，表现好。 ②能按时优异地完成设计任务，能熟练地运用所学理论和专业知识，在某些方面有独特的见解。 ③设计概念清楚，图面表达清晰，书写工整，图纸齐全，符合要求。 2、良好 ①工作努力，遵守纪律，表现较好。 ② 能按时独立完成设计任务，较熟练地运用所学理论和专业知识，具有一定的综合分析和解决问题的能力。 ③设计概念清楚，图面表达较清晰，书写工整，图纸齐全，符合要求。 3、中等 ① 工作努力，遵守纪律，表现一般。 ② 根本能按时独立完成设计任务，综合分析和解决问题的能力一般。 ③设计概念较清楚，图面表达较清晰，书写工整，图纸较齐全，符合要求。 4、及格 ① 工作态度及表现一般。 ② 勉强完成设计任务，根本到达要求，综合分析和解决问题的能力较差。 ③设计概念根本清楚，书写工整，图纸根本齐全，根本符合要求。 5、不及格 ① 工作不努力，表现较差。 ② 未能到达规定的根本要求，设计中有原那么性错误。 ③ 概念不清，图纸不齐全或不符合要求。 六、附图(见总平面图) 毕业设计课程指导书 ——高层住宅楼施工图设计—— 住宅是供家庭日常居住使用的建筑物，是人们为满足家庭生活需要，利用自己掌握的物质技术手段创造的人造环境。因此，设计人员应首先研究家庭结构、生活方式、习惯以及地方特点，然后通过多种多样的空间组合方式设计出满足不同生活要求的住宅。为保障城市居民根本的住房条件，提高城市住宅功能质量，应使住宅设计符适宜用、平安、卫生、经济等要求。 本次设计是为了培养学生综合运用所学理论知识和专业知识，解决实际工程问题能力的最后一个重要教学环节，师生都应当充分重视。为了使大家进一步明确设计的具体内容及要求，特作如下指导。 一、目的与要求 1．目的：①通过该次设计能到达系统稳固并扩大所学的理论知识与专业知识，使理论联系实际；②在指导教师的指导下能独立解决有关工程的建筑施工图设计问题，并能表现出有一定的科学性与创造性，从而提高设计、绘图、综合分析问题与解决问题的能力；③了解在建筑设计中，建筑、结构、水、暖、电各工种之间的责任及协调关系，为走上工作岗位，适应我国安居工程建设的需要，打下良好的根底。 2．要求：学生应严格按照指导老师的安排有组织、有秩序地进行本次设计。先经过老师讲课辅导、答疑以后，学生自行进行设计，完成主要工作以后，在规定的时间内再进行答疑、审图后，每位学生必须将全部设计图纸加上封面装订成册。 二、设计图纸内容及深度 方案草图图纸深度及内容： 根据设计任务书及有关设计资料进行1~2个方案设计，既要满足功能使用要求，考虑住宅的可变性与多样性。又要符合经济与技术条件，立面造型新颖大方。结构选型合理，考虑其它工种（如结构、水、电等）的配合。方案草图设计以徒手绘制，采用2#绘图拷贝纸。具体内容如下： 1、标准层平面图（1：100） 1） 确定房间的形状、尺寸、位置及其组合。房间内应布置家俱及设备，并且标注居室净面积及每套住宅户内使用面积。 2） 确定门窗位置、大小（按比例画，不标尺寸）及门的开启方式和方向。 3） 楼梯应画出踏步、平台及上下行方向线，平面图还应表示储藏设施、垃圾道位置示意和阳台位置、深度尺寸。 4） 标注总尺寸、轴线尺寸两道尺寸线。 5） 标出房间名称、剖切线、图名及比例。 2、两个主要立面图（1：100） 1） 外轮廓线画中粗实线，地坪线画粗实线，其余均为细实线。 　 2） 能画配景和阴影者，画出配景和阴影（选作）。 　 3） 立面图不标尺寸，标注装饰材料色彩及材质。 　 4） 标注图名及比例（以单元入口为正立面图）。 3、剖面图（1～2个，比例1：100） 1） 单线徒手绘图，着重表达住宅建筑内部空间的尺度，如总高、层高、屋面、室内与室外的关系等。 　 2） 标出各层标高、屋面标高和室外地坪标高。 　 3） 楼梯不画踏步，以斜线表示。 　 4） 标注图名及比例。 KT展板方案表达： 根据所完成的方案，应用SK、PS等软件辅助制作1# KT展板1张展示方案。比例不限。内容包括： 1、 效果图 2、 总平面图（含场地布置） 3、 各层平面图 4、 立面图两个 5、 剖面图一个 6、 方面设计说明及技术经济指标 建筑施工图设计图纸深度及内容：要求2号图纸8张左右，具体内容如下： 1．施工图首页和总平面图 建筑施工图首页一般包括：图纸目录、设计总说明、总平面图、门窗表、装修做法表等。总说明主要是对图样上无法说明的和未能详细注写的用料和做法等的内容作具体的文字说明。 总平面图主要是表示出新建房屋的形状、位置、朝向、与原有房屋及周围道路、绿化等地形、地物的关系。可看出与新建房屋室内、底层地坪的设计标高士0．00相当的绝对标高，单位为米。 2．建筑平面图 应标注如下内容： ①外部尺寸：如果平面图的上下、左右是对称的，一般外部尺寸标注在平面图的下方及左侧，如果平面图不对称，那么四周都要标注尺寸。外部尺寸一般分三道标注：最外面的一道是外包尺寸，表示房屋的总长度和总宽度；中间一道尺寸表示定位轴线间的距离；最里面一道尺寸，表示门窗洞口、门或窗间墙、墙端等细部尺寸。底层平面图还应标注室外台阶、花台、散水等尺寸。 ②内部尺寸；包括房间内的净尺寸、门窗洞、墙厚、往、砖垛和固定设备（加厕所、盥洗、工作台、搁板等）的大小、位置及墙、往与轴线的平面位置尺寸关系等。 ③纵、横定位轴线编号及门窗编号：门窗在平面图中，只能反映出它们的位置、数量和洞口宽度尺寸，窗的开启形式和构造等情况是无法表达的。每个工程的门窗规格、型号、数量都应有门窗表说明，门代号用M表示，窗代号用C表示，并加注编号以便区分。 ④标注房屋各组成局部的标高情况：如室内、外地面、楼面、楼梯平台面、室外台阶面、阳台面等处都应当分别注明标高。对于楼地面有坡度时，通常用箭头加注坡度符号说明。 ⑤从平面图中可以看出楼梯的位置、楼梯间的尺寸，起步方向、楼梯段宽度、平台宽度、栏杆位置、踏步级数、楼梯走向等内容。 ⑥在底层平面图中，通常将建筑剖面图的剖切位置用剖切符号表达出来。 ⑦建筑平面图的下方标注图名及比例，底层平面图应附有指北针说明建筑的朝向。 ⑧建筑平面中应表示出各种设备的位置、尺寸、规格、型号等，它与专业设备施工图相配合供施工等用，有的局部详细构造做法用详图索引符号表示。 3．屋顶平面图和楼梯屋面图 应说明屋面排水分区、排水方向、坡度、檐沟、泛水、雨水下水口、女儿墙等的位置。 4．建筑立面图 反映出房屋的外貌和高度方向的尺寸。 ①立面图上的门窗可在同一类型的门窗中较详细地各画出一个作为代表，其余用简单的图例表示。 ②立面图中应有三种不同的线型；整幢房屋的外形轮廓或较大的转折轮廓用粗实线表示；墙上较小的凹凸（如门窗洞口、窗台等）以及勒脚、台阶、花池、阳台等轮廓用中实线表示；门窗分格线、开启方向线、墙面装饰线等用细实（虚）线表示。室外地坪线可用比粗实线稍粗一些的实线表示，尺寸线与数字均用细实线表示。 ③立面图中外墙面的装饰做法应有引出线引出，并用文字简单说明。 ④立面图在下方中间位置标注图名及比例。左右两端外墙均用定位轴线及编号表示，以便与平面图相对应。 ⑤说明房屋上面各局部的尺寸情况；如雨篷、檐口挑出局部的宽度、勒脚的高度等局部小尺寸；注写室外地坪、出人口地面、勒脚、窗台、门窗顶及檐口等处的标高。数字写在横线上的是标注构造部位顶面标高，数字写在横线下的是标注构造部位底面标高（如果两标高符号距离较小，也可不受此限制）。标高符号位置要整齐、三角形大小应该标准、一致。 ⑥立面图中有的部位要画详图索引符号，表示局部构造另有详图表示。 5．建筑剖面图 要求用二个横剖面图或一个阶梯剖面图来表示房屋内部的结构形式、分层及高度、构造做法等情况。 ①外部尺寸有三道：第一道是窗（或门）、窗间墙、窗台、室内、外高差等尺寸；第二道尺寸是各层的层高；第三道是总高度。承重墙要画定位轴线，并标注定位轴线的间距尺寸。 ②内部尺寸有两种：地坪、楼面、楼梯平台等标高；所能剖到的局部的构造尺寸。必需时要注写地面、楼面及屋面等的构造层次及做法。 ③表达清楚房屋内的墙面、顶棚、楼地面的面层，如踢脚线、墙裙的装饰和设备的配置情况。 ④剖面图的图名应与底层平面图上剖切符号的编号一致；和平面图相配合，也可以看清房屋的人口、屋顶、天棚、楼地面、墙、柱、池、坑、楼梯、门、窗各局部的位置、组成、构成、用料等情况。 6．外墙身详图 实际上是建筑剖面图的局部放大图，用较大的比例（如1：20）画出。可只画底层、顶层或加一个中间层来表示，画图时，往往在窗洞中间处断开，成为几个节点详图的组合。详图的线型要求与剖面图一样。在详图中，对屋面、楼面和地面的构造，应采用多层构造说明方法表示。 ①在勒脚局部，表示出房屋外墙的防潮、防水和排水的做法。 ②在楼板与墙身连接局部，应说明各层楼板（或梁）的搁置方向与墙身的关系。 ③在檐口局部，表示出屋顶的承重层、女儿墙、防水及排水的构造。 此外，表示出窗台、自过梁（或圈梁）的构造情况。一般应注出各部位的标高、高度方向和墙身细部的大小尺寸。图中标高注写有两个或几个数字时，有括号的数字表示相邻上一层的标高。同时注意用图例和文字说明表达墙身内外外表装修的截面形式，厚度及所用的材料等。 7．楼梯详图 应尽可能将楼梯平面图、剖面图及踏步、栏杆等详图画在同一张图纸内，平、剖面图比例要一致，详图比例要大些。 ①楼梯平面图：要画出房屋底层、中间层和顶层三个平面图。说明楼梯间在建筑中的平面位置及有关定位轴线的布置；说明楼梯间、楼梯段、楼梯井和休息平面形式、尺寸、踏步的宽度和踏步数，说明
