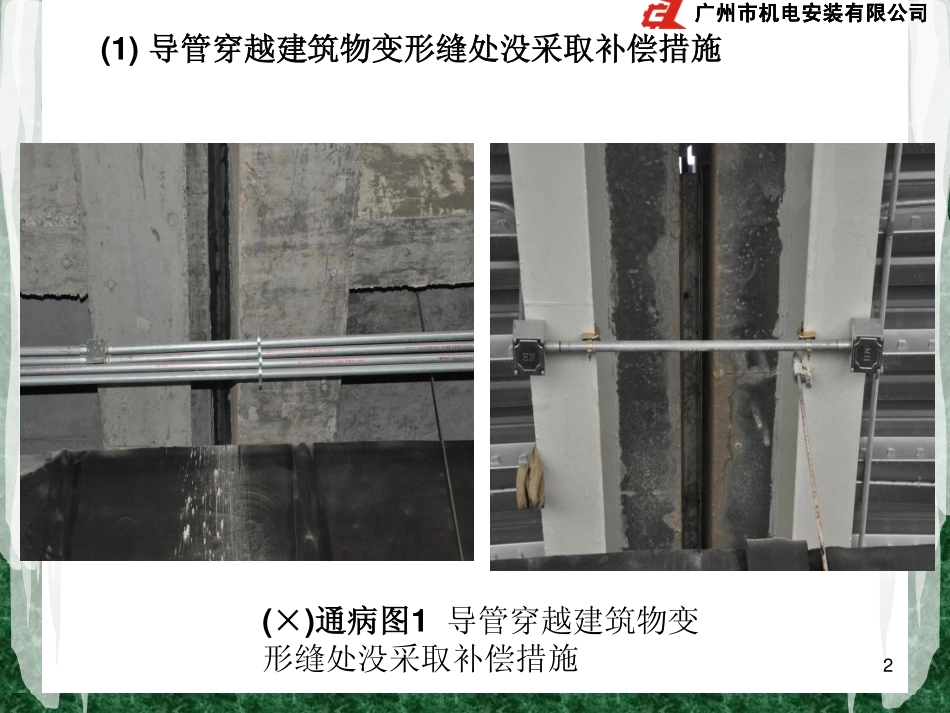

广州市机电安装有限公司广州市机电安装有限公司 广州市机电安装有限公司广州市机电安装有限公司 1 4.2.12 4.2.12 电气管线穿越结构伸缩缝电气管线穿越结构伸缩缝沉降缝处理常见质量通病沉降缝处理常见质量通病 广州市机电安装有限公司广州市机电安装有限公司 广州市机电安装有限公司广州市机电安装有限公司 2 (1)导管穿越建筑物变形缝处没采取补偿措施导管穿越建筑物变形缝处没采取补偿措施()通病图通病图1 导管穿越建筑物变形缝处没采取补偿措施 广州市机电安装有限公司广州市机电安装有限公司 广州市机电安装有限公司广州市机电安装有限公司 3 注:1-钢管 2-锁母、护口 3-接线盒 4-BG接线箱连接器 5-可挠金属电线保护管 6-接地卡 7-BP绝缘护套 8-接地线 9-伸缩沉降缝 用金属导管过沉降伸缩缝做法(通过柔性导管过渡连接)()正确做法:金属导管过建筑伸缩缝补偿措施工艺做法之一 广州市机电安装有限公司广州市机电安装有限公司 广州市机电安装有限公司广州市机电安装有限公司 4(2)电缆桥架电缆桥架/线槽在穿越变形缝处,无补偿装置。线槽在穿越变形缝处,无补偿装置。()通病图通病图2 线槽在穿越变形缝处,无补偿措施()正确做法:金属线槽过建筑伸缩缝补偿措施工艺做法。连接板右段的螺栓紧密固定,左端的螺栓留有微隙,便于伸缩,并对两侧线槽进行接地跨接
