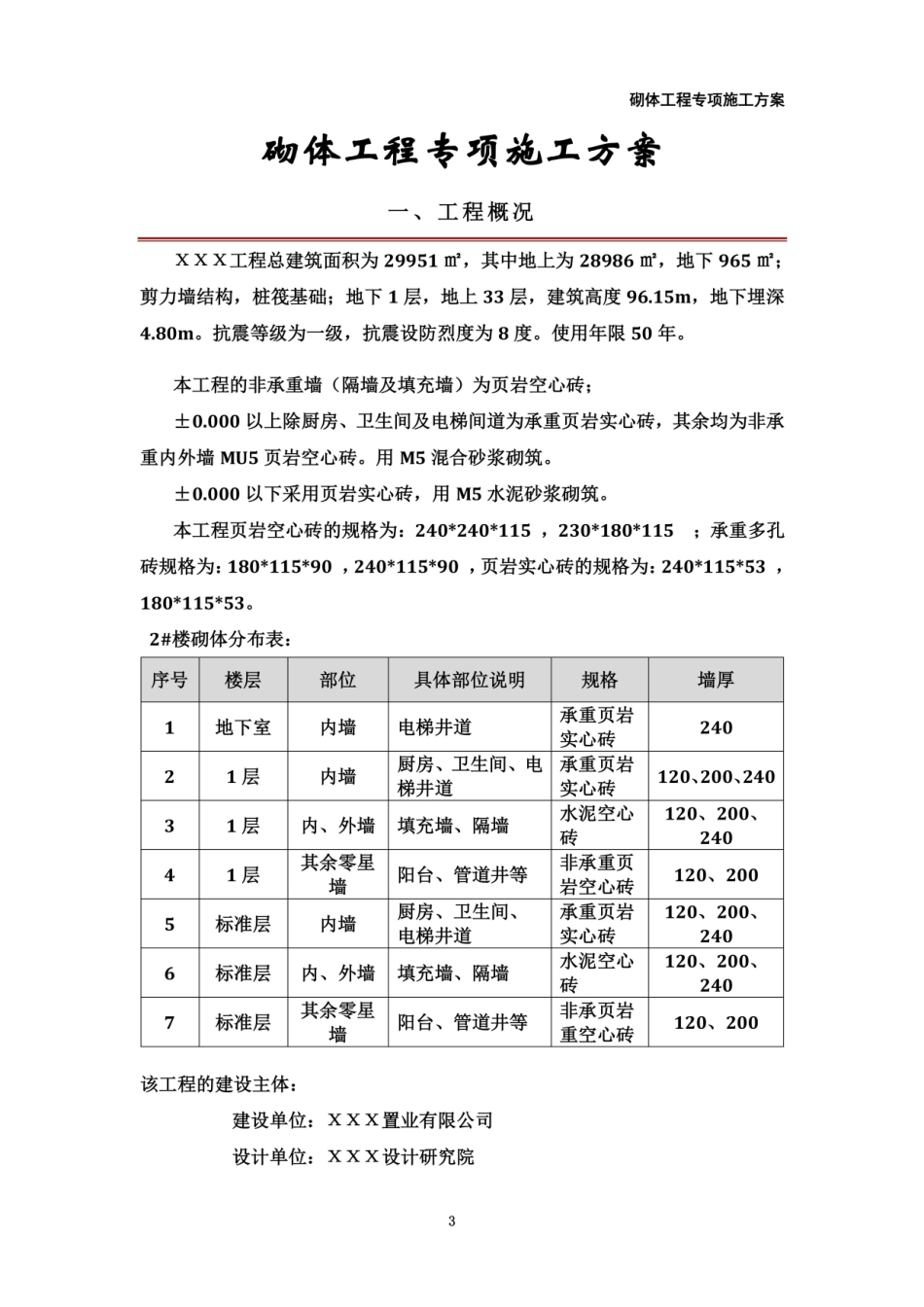

高层住宅楼砌体工程专项施工方案(页岩空心砖-多孔砖)要点 砌体工程专项施工方案 . 目 录 一、工程概况 3 二、编制依据 4 三、施工部署 4 (一) 管理体系及项目部组成 4 (二) 设备、劳动力组织 6 四、砖砌体施工方法 7 (一) 施工准备 7 (二) 施工工艺 8 (三) 操作要求 9 五、空心砖、多孔砖砌筑方法 23 (一)空心砖砌筑方法 23 (二)多孔砖墙砌筑方法 24 六、质量控制标准 26 七、安全文明施工 29 八、冬期施工 31 九、成品保护 31 ΧΧΧ楼工程 32 勘察单位:ΧΧΧ勘察设计研究院设 监理单位:ΧΧΧ工程监理公司 施工单位:ΧΧΧ集团有限公司 质监单位:ΧΧΧ质量安全监督站 二、编制依据 1. ΧΧΧ工程施工图,图纸会审纪要及设计变更联系单; 2.《砌体工程施工质量验收规范》(GB50203-2011)   3.《中型砌块建筑设计与施工规程》(JGJ5-80) 4.《建筑工程质量检验评定标准》GB50205-2001 5.《建筑工程施工质量验收统一标准》GB50300-2001 6.《砌体工程现场检测技术标准》GB/T50315-2011 7.《多孔砖砌体结构技术规范》JGJ137-2001(2002版) 8.《建筑工程冬期施工规程》JGJ14-97 9. 本工程施工组织设计 10.本公司的施工工艺标准 三、施工部署 (一) 管理体系及项目部组成 1、项目部组成及人员名单 本工程建立以施工现场项目经理为首的工程项目部,配备项目部专职施工管理人员,由项目经理统一指挥和调度。建立以班组为主的施工考核制度和奖罚制度,实施分项管理,落实生产岗位责任制,与经济密切挂钩。制定切实可行的施工方案和施工计划,加强原材料采购和保管工作,加强施工现场的设备管理。投入足够的劳动力,选择最优秀的班组,实施动态管理。 项目部管理管理人员组成如下: 项目经理:ΧΧΧ 技术负责人:ΧΧΧ 施工员 : ΧΧΧ 质量员 : ΧΧΧ 材料员 : ΧΧΧ 安全员 : ΧΧΧ堂 木工班组 项目副经理:ΧΧΧ 架子班组 泥(砼)工班组 钢筋班组 各操作班组成员 施工员 : ΧΧΧ 施工员 : ΧΧΧ 安全员 : ΧΧΧ 图一 项目部组成 项目经理:全面负责项目管理工作,为工程质量、安全第一责任人,落实安全设施投入等,负责资源调配及外围协商事宜; 项目副经理:协助项目经理项目管理工作,负责资源调配事宜; 技术负责人:组织编制专项施工方案,组织专项方案技术方案交底,并报公司技术发展处组织论证解决相关技术问题,组织模板支架验收; 施工员:按本方案的要求、结合实际情况,负责混凝土浇筑及养护的实施组织工作; 质量员:负责对混凝土浇筑及养护等环节的质量检查、纠正、复验等工作,把好质量关、提出质量控制及纠偏措施等; 安全员(施工员):落实安全交底工作,确保浇筑前各施工因素处于安全受控状态,加强安全巡检,及时纠正或制止不安全行为;项目部:组织编制专项施工方案,并报请公司技术质安部组织论证解决相关技术问题、落实安全措施投入等,负责资源调配及外围协调事宜。 材料员:负责施工周转材料的组织及进行检验验收。 (二) 设备、劳动力组织 1、设备投入计划 表一 主要施工机具计划表 序 号 名 称 数 量 说 明 1 施工电梯 1台 垂直运输设备 2 砂浆搅拌机 1台 拌制砌筑砂浆 3 磅秤 1台 配合比称量用 4 瓦刀 30把 铺灰用 5 手推车、吊篮、吊斗、砖笼 — 运输砖块、砂浆等材料 6 托线板、线锤、广线、钢尺、水平尺、皮数杆 — 砌筑找平及垂直用 7 灰桶、大铲 — 铲运及承放砂浆用 8 小撬棍、小木锤 — 调整砖块位置用 10 喷水壶、扫帚、梯子、平台板 — 其他辅助工具 2、主要操作班组配置情况 本工程对该工程所投入劳动力原则:素质好、安全意识较强、有较高的技术素质,并有类似工程施工经验的人员。 表二 劳动力配置计划表 序号 工 种 投入人数 班组长 1 砌体工 20 1 2 普 工 12 1 3 砼 工 6 1 4 机械操作工 2 1 5 架子工 10 1 6 电 工 1 四、砖砌体施工方法 (一) 施工准备 1、技术准备 1.1 施工图纸已会审,砖砌体的施工方案已经编制,并经批准通过。 1.2 黄砂,水泥送实验室检验,做好砌筑砂浆配合比;准备好砂浆试模(6块为一组) 1.3 钢筋混凝土主体结构已经完成,楼面已经清理。 1.4 楼面已放好轴线及砖砌体的外边线,弹出门窗洞口位置线,墙面上的水平标高已抄完成;并已经完成技术复核工作。 1.5 组织施工人员进行技术、质量、安全交底。 1.6 放线尺寸的允许偏差值: 长度L、宽度B(m ) 允许偏差(mm) L(或B)≤30 ±5 30<L(或B)≤60 ±10 60<L(或B)≤90 ±15 L(或B)>90 ±20 2、材料准备 2.1 砌筑砂浆 a)水泥:采用P.C 32.5级硅酸盐水泥。 b)砂:中细砂并不得含有有害物质。 c)水:使用自来水。 2.2 砖的品种、强度等级必须符合设计要求,并应规格一致,有出厂合格证及复试报告单。 2.3 钢筋必须具有出厂合格证,进场后要见证取样送检,经复试合格后方能使用。 3、施工设施准备 3.1 施工机械 机械设备:砂浆搅拌机及垂直运输机械等。 3.2 工具用具 大铲(瓦刀)、铁锨、手锤、钢凿、勾缝刀、灰板、筛子、手推车、砖夹、砖笼等。 3.3 检测装置 水准仪、钢卷尺、线锤、水平尺、皮数杆、磅秤、砂浆试模。 4、作业条件准备 4.1 对厨房、卫生间的翻坎砼已经浇筑完成。 4.2 按设计标高要求制作皮数杆,皮数杆上标明门窗洞口位置,门窗过梁位置及斜砖高度。 4.3 砂浆、混凝土级配应由试验室做好试配,准备好砂浆、混凝土试模,材料准备到位。 4.4 施工现场安全防护措施已完成,并通过安全员的验收。 4.5 脚手架应随砌随搭设,运输通道通畅,各类机具应准备就绪。 (二) 施工工艺 1、 施工工艺流程 本工艺流程见下图。 砌体施工工艺流程图 (三) 操作要求 1、基层清理 砖砌体在砌筑前应对墙基层进行清理,将地基垫层(或楼面)上的浮浆、灰尘清扫冲洗干净,并浇水使基层湿润。 2、找平 砌筑前应在基础面或楼面上有高低之处进行找平,对砂浆厚度大于20mm时用C15级细石混凝土找平。 3、墙体放线 根据楼层中的控制轴线,事先放出每一楼层墙体的轴线和门窗洞口的位置线。待施工放线完成后,经质量员验收合格后,方可进行墙体砌筑。 4、排砖撂底(摆砖) 1)对±0.000以下实心砌体的内外墙顶层及最底下一皮砖砌筑时应排丁砖。根据弹好的门窗洞口位置线,认真核对窗间墙、垛尺寸。砌体宜采用一顺一丁、梅花丁砌法。 2)对±0.000以上的空心砌块的最底下三皮砖应页岩实心砖砌筑,砌筑高度为200mm;空心砌块的在砌筑前应进行试摆砖。 图一 200厚墙体底砌大样 5、砌筑 1) 立皮数杆:砌筑前先在砖砌体的两头立皮数杆。 2) 挂垂直立线:在砖墙的二头,较长墙面的中间,及构造柱马牙槎的外角处等部位都应挂垂直立线,垂直立线必须要用线垂吊垂直,如果一道墙上有几根垂直立线时,这几根垂直立线都必须在同一垂直面上。 3) 盘角:砌砖时要先在转角处及砖墙的两头根据垂直立线进行盘角,每次盘角不要超过五层,新盘的角,及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆上的砖皮数和标高,控制好灰缝厚度,使水平灰缝均匀一致。角盘好后要再复查一次,待平整和垂直全部符合要求后,再挂线砌墙。 4)挂线:砌一砖厚混水墙时宜采用外手挂线;砌筑一砖半墙必须双面挂线。如果墙面较长几个人共使用一根通线,中间应设几个支点,挂线要拉紧,每层砖都要穿线看平,使水平缝均匀一致,平直通顺。 5)砌砖及放置水平拉墙筋:砌砖一定要跟线,“上跟线,下跟棱,左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm,但不应小于8mm,也不应大于12mm。 砌筑时每隔500mm要放拉结筋:墙体拉结筋的位置、数量、间距均应按设计要求留置,不得错放、漏放。一般是:120墙放一根Ф6钢筋,200~240墙放二根Ф6钢筋,370墙放三根Ф6钢筋。 由于本工程设计地震烈度为8度,所以拉结筋应随砖墙统长布置 末端弯90°弯钩。每层的拉结筋放置完成后要请监理工程师进行验收后方可上层砌砖。砌筑时要保证水平灰缝内放置的钢筋网片或拉结筋上下至少各有2mm的砂浆保护层厚度,并按规定间距绑扎受力及分布钢筋。为了保证墙面立缝垂直,当砌完一步架高时,宜每隔2m水平间距,在丁砖立楞位置弹两道垂直立线,可以分段控制游丁走缝。 6)留槎:该工程的墙砌体转角处应同时砌筑。内外墙交接处必须留斜槎,斜槎长度不应小于墙体高度的2/3,斜槎必须平直、通顺。分段位置应在构造柱或门窗洞口处,隔墙与墙或柱不同时砌筑时,可留阳槎 加预埋拉结筋。沿墙高按设计要求每50cm预埋φ6钢筋2根,其埋入长度从墙的留槎处算起,一般每边均不小于70cm,未端应加90°弯钩。 6、构造要求 ①墙体拉结筋 墙体与框架柱和剪力墙交接的部位,应留置拉结筋,沿墙高每500mm设2根φ6.5长度≥700mm且≥1/5墙长,末端设90°弯钩。 图三 墙体拉筋连接详图 ②构造柱 ⑴构造柱截面尺寸为:200×墙厚,在主体结构上构造柱的柱脚准确部位插筋、柱顶准确部位预先植筋,上下钢筋采用绑扎连接,钢筋搭接长度为35d(420㎜),箍筋设置:φ6.5@200,箍筋在楼层上下各500处和搭接范围内@100,配筋见大样。先砌墙,后浇柱,柱的混凝土强度等级±0.00以上采用C20;±0.00以下采用C25。 图四 构造柱配筋大样 ⑵构造柱设置原则: a.墙端部、L形、十字形、T字形交接处; b.>2.1米宽门窗洞口两侧; c.墙长大于5米及墙长超过2倍层高时间距3~4米处; d.带形窗窗下墙高大于500mm时间距>2.0m处; e.女儿墙转角和间距>2.0m处; f.阳台栏板墙转角和间距>2.0m处; g.砌体电梯井四角; h.女儿墙处的构造柱顶标高到女儿墙顶为止,窗间墙处的构造柱到窗间墙顶为止。 i.局部构造柱处理大样详见下图。 图五 构造柱局部大样 ⑶构造柱的模板支设与浇筑。 a.构造柱模板用对拉螺杆固定,对拉螺杆间距500mm;现浇门窗过梁、女儿墙压顶等水平构件模板对拉螺杆固定,对拉螺杆间距800mm,并在模板内下侧于墙体接触部位贴密封胶条。 b.构造柱的浇筑应采取上下两层分部浇筑的方法,并采取可靠的振捣措施保证振捣密实,避免跑模漏浆。 图六 构造柱与水平系梁设置详图 ③过梁 砌块内的洞口、窗洞或设备留孔,其洞顶边须设过梁,嵌入式电表箱或消防箱上须放置过梁。除图上另有注明外,均按照下述处理:钢筋混凝土过梁均选用相应洞口的矩形断面过梁,荷载等级为二级,过梁为现浇或者预制。墙体留洞(包括砖基础)宽度在<600mm时,且洞顶高度在
