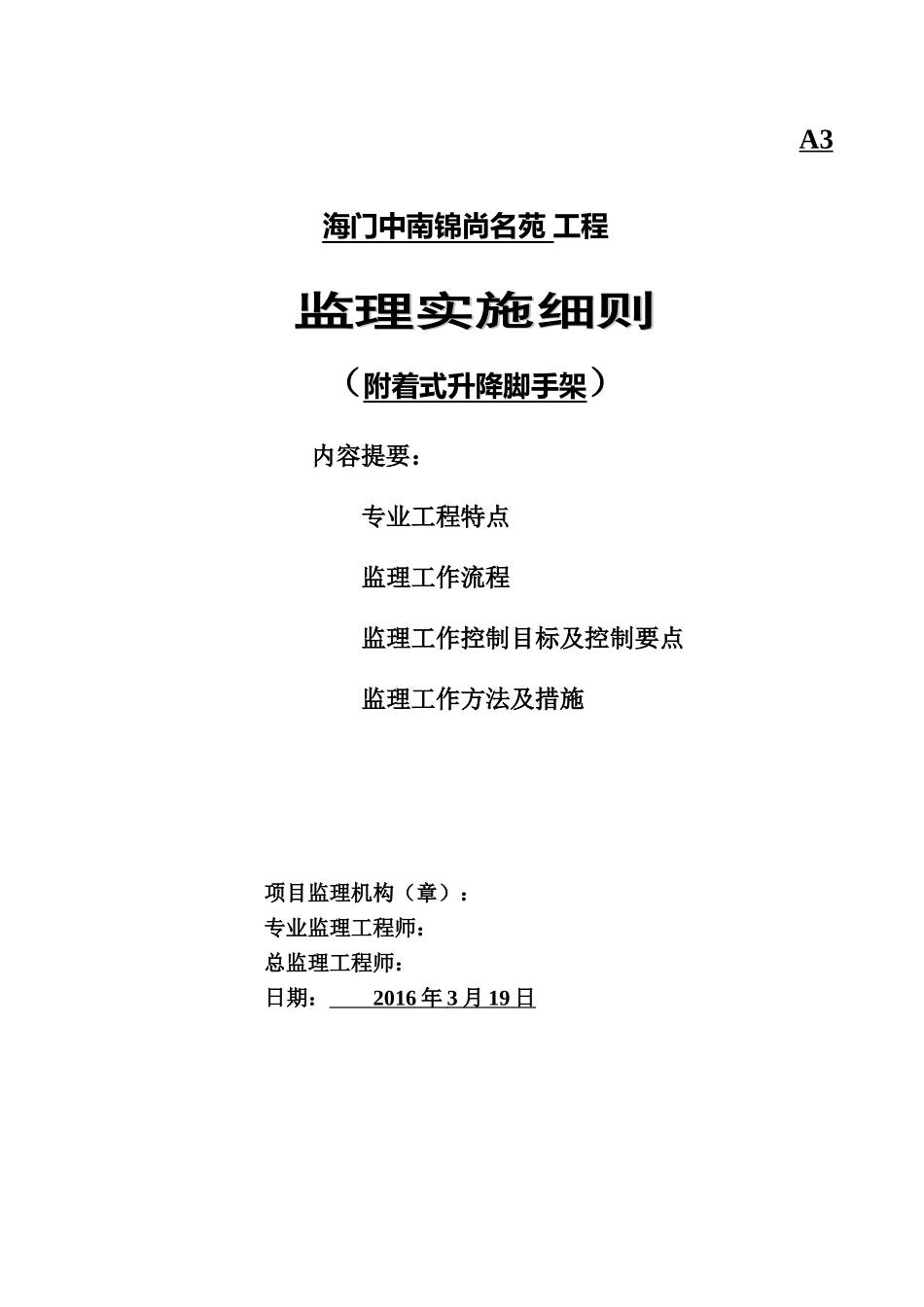

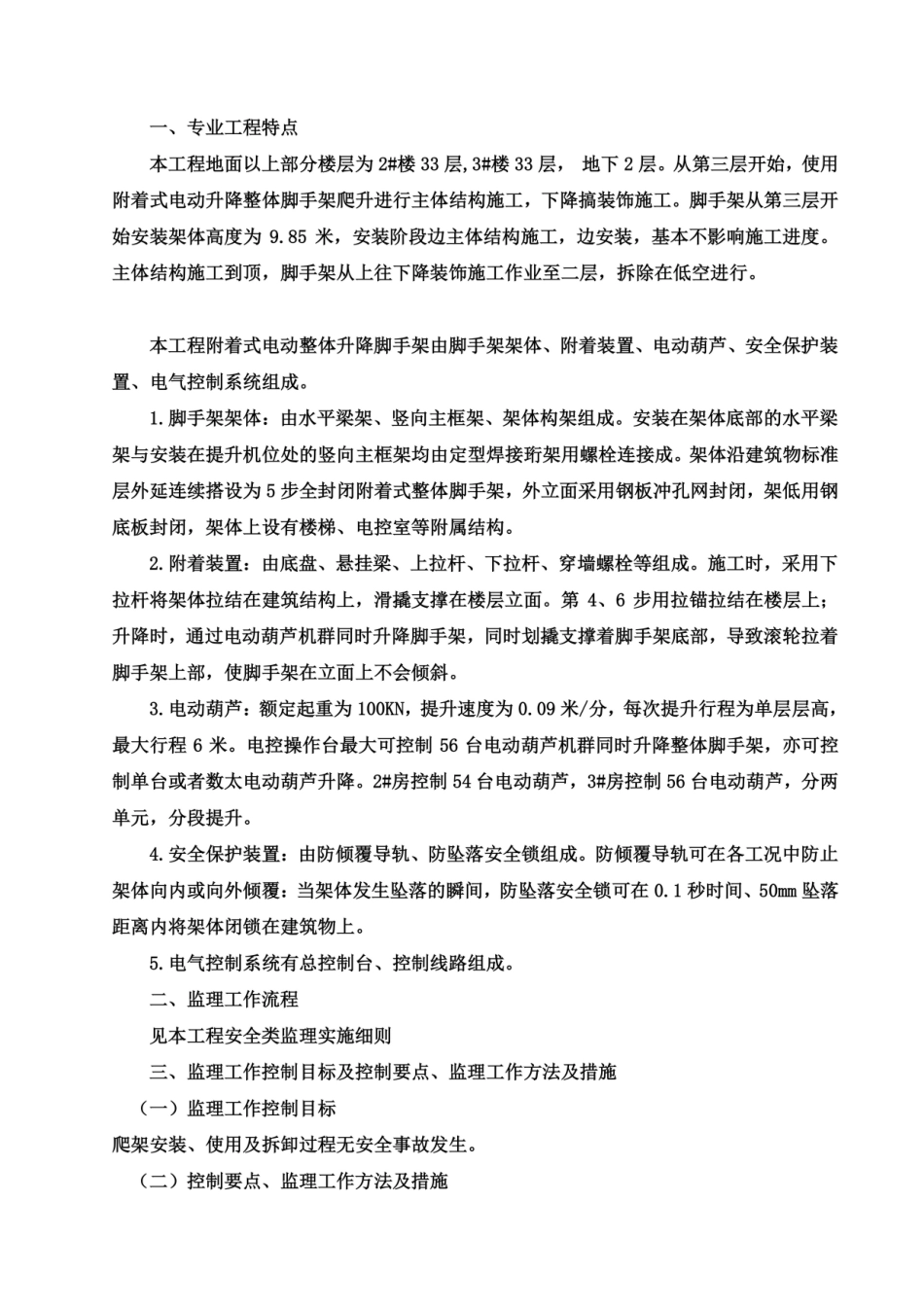

附着式升降脚手架监理实施细则 A3 海门中南锦尚名苑 工程 监理实施细则 （附着式升降脚手架） 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）：　　　　　　　　 专业监理工程师： 　 总监理工程师：　　　　　　　　　 　 日期：　　2016年3月19日　　　　　　　　　 1、安全控制点 （1）附着升降脚手架工程的施工单位资质、总包单位合同； （2）附着升降脚手架的生产和使用证许可证明文件； （3）附着升降脚手架使用前，在安全监督管理部门备案文件； （4）附着升降脚手架安装、拆除人员和升降操作的上岗证； （5）附着升降脚手架专项施工方案； （6）附着升降脚手架安装 （7）附着升降脚手架验收 （8）升降、使用 2、控制要点、监理工作方法及措施 （1）准备阶段 1) 附着升降脚手架生产（经营）单位生产和使用证许可证明文件、施工单位资质及备案文件的审查 ①本工程基础及地下室施工阶段，总包单位应选择、确定附着脚手架生产、经营及附着式升降脚手架施工单位等分包单位。总包单位应向现场监理部报审附着式升降脚手架分包单位的资质及安全管理体系，监理部将及时报审文件进行审查，符合要求时予以确认。 ②附着脚手架生产、经营单位应提供经建设部组织鉴定并发放生产和使用许可证明文件,只有具备使用证后,方可向本工程提供此产品。 ③分包附着式升降脚手架工程任务的专业施工队伍应具有专业施工资格、安全生产许可证,无专业施工资质及安全生产许可证的单位不得进入本工程施工。专业分包施工单位应建立健全现场安全管理体系，并于施工前向总包单位报送相关文件供监理人员审查。 ④总包单位选定附着式升降脚手架各分包单位后，应与分包单位签订分包合同，并报监理部备案。 ⑤总包单位选定附着式升降脚手架各分包单位后，携带相关文件应向市安全监督站进行备案登记，并接受安全监督站的检查。 2）专项方案的审查 ①附着式升降脚手架施工前应由专业施工单位根据项目施工现场的实际状况编制专项施工方案，经内部审查后报总包单位技术负责人审查后，报监理部审批。②专项施工方案完成审批手续后，总包单位应按市安全监督站规定，组织专家论证，由方案编制人员按专家提出的意见进行修改、补充或完善，经专家评审，并由专家签署“方案符合要求”的认可文件，并到市安全监督站进行方案备案后方可实施。 ③内容应包括:附着脚手架的设计（应含平面布置图、立面图、剖面图及构造与连接详图）、施工及检查验收、维护、管理等全部内容。 ④附着脚手架的设计计算应包括的项目: a.脚手架的强度、稳定性、变形和抗倾覆； b.提升机构和附着支撑装置(包括导轨)的强度与变形； c.连接件包括螺栓和焊缝的计算； d.杆件节点连接强度计算； e.吊具索具验算； f.附着支撑部位工程结构承载能力（含砼强度）的验算等； g.高空组装附着脚手架时，底部托架的强度、稳定性、变形和抗倾覆计算。 ⑤附着脚手架和设计计算方法、荷载取值等应符合建设部《附着升降式脚手架管理暂行规定》的要求。水平梁架计算简图中的计算跨度应与平面图一致，可取平面图中最大跨度。竖向主框架计算简图支承点间距应与楼层高度一致。 ⑥附着脚手架的构造与装置应符合下列要求： a.附着升降脚手架的架体尺寸应符合以下规定： a1.架体高度不应大于5倍楼层高； a2.架体宽度不应大于1.2m； a3直线布置的架体支承跨度不应大于8m； 折线或曲线布置的架体支承跨度不应大于5.4m； a4整体式附着升降脚手架架体的悬挑长度不得大于1/2水平支承跨度和3m；单a5片式附着升降脚手架架体的悬挑长度不应大于1/4水平支承跨度； a6升降和使用工况下， 架体悬臂高度均不应大于6.0m和2/5架体高度,架体全高与支承跨度的乘积不应大于110m²。 b.附着升降脚手架的架体结构应符合以下规定： b1.架体必须在附着支承部位沿全高设置定型加强的竖向主框架，竖向主框架应采用焊接或螺栓连接的片式框架或格构式结构，并能与水平梁架和架体构架整体作用，且不得使用钢管扣件或碗扣架等脚手架杆件组装。竖向主框架与附着支承结构之间的导向构造不得采用钢管扣件、碗扣架或其它普通脚手架连接方式； b2.架体水平梁架应满足承载和与其余架体整体作用的要求，采用焊接或螺栓连接的定型桁架梁式结构；当用定型桁架构件不能连续设置时，局部可采用脚手架杆件进行连接，但其长度不能大于2m，并且必须采取加强措施，确保其连接刚度和强度不低于桁架梁式结构。主框架、水平梁架的各节点中，各杆件的轴线应汇交于一点； b3.架体外立面必须沿全高设置剪刀撑，剪刀撑跨度不得大于6.0m；其水平夹角为45°～60°,并应将竖向主框架、架体水平梁架和构架连成一体；悬挑端应以竖向主框架为中心成对设置对称斜拉杆,其水平夹角应不小于45°； b4.单片式附着升降脚手架必须采用直线形架体。 c.架体结构在以下部位应采取可靠的加强构造措施： c1.与附着支承结构的连接处； c2.架体上升降机构的设置处； c3.架体上防倾、防坠装置的设置处； c4.架体吊拉点设置处； c5.架体平面的转角处； c6.架体因碰到塔吊、 施工电梯、物料平台等设施而需要断开或开洞处； d.物料平台必须将其荷载独立传递给工程结构。在使用工况下，应有可靠措施保证物料平台荷载不传递给架体。物料平台所在跨的附着升降脚手架应单独升降，并应采取加强措施。 e.附着支承结构必须满足附着升降脚手架在各种工况下的支承、防倾和防坠落的承力要求，其设置和构造应符合以下规定： e1.附着支承结构采用普通穿墙螺栓与工程结构连接时，应采用双螺母固定， 螺杆露出螺母应不少于3扣。垫板尺寸应设计确定，且不得小80mm×80mm×8mm；  e2.当附着点采用单根穿墙螺栓锚固时， 应具有防止扭转的措施； e3.附着构造应具有对施工误差的调整功能，以避免出现过大的安装应力和变形； e4.位于建筑物凸出或凹进结构处的附着支承结构应单独进行设计，确保相应工程结构和附着支承结构的安全； e5.对附着支承结构与工程结构连接处混凝土的强度要求应符合专项方案要求； e6.在升降和使用工况下， 确保每一架体竖向主框架能够单独承受该跨全部设计荷载和倾覆作用的附着支承构造均不得少于二套。 f.附着升降脚手架的防倾装置必须与竖向主框架、附着支承结构或工程结构可靠连接，并遵守以下规定： f1.防倾装置应用螺栓同竖向主框架或附着支承结构连接，不得采用钢管扣件或碗扣方式； f2.在升降和使用两种工况下，位于在同一竖向平面的防倾装置均不得少于二处，并且其最上和最下一个防倾覆支承点之间的最小间距不得小于架体全高的1/3；f3.防倾装置的导向间隙应小于5mm。 g.附着升降脚手架的防坠落装置必须符合以下要求： g1.防坠落装置应设置在竖向主框架部位，且每一竖向主框架提升设备处必须设置一个； g2.防坠装置必须灵敏、可靠，其制动距离对于整体式附着升降脚手架不得大于80mm，对于单片式附着升降脚手架不得大于150mm； g3.防坠装置应有专门详细的检查方法和管理措施， 以确保其工作可靠、有效； g4.防坠装置与提升设备必须分别设置在两套附着支承结构上，若有一套失效，另一套必须能独立承担全部坠落荷载。 h.附着升降脚手架的安全防护措施应满足以下要求： h1.架体外侧必须用密目安全网(≥800目/100cm2)围挡；密目安全网必须可靠固定在架体上； h2.架体底层的脚手板必须铺设严密，且应用平网及密目安全网兜底。应设置架体升降时底层脚手板可折起的翻板构造，保持架体底层脚手板与建筑物表面在升降和正常使用中的间隙，防止物料坠落； h3.在每一作业层架体外侧必须设置上、 下两道防护栏杆(上杆高度1.2m，下杆高度0.6m)和挡脚板(高度180mm)； h4.单片式和中间断开的整体式附着升降脚手架，在使用工况下，其断开处必须封闭并加设栏杆；在升降工况下，架体开口处必须有可靠的防止人员及物料坠落的措施。   ⑦监理部审查专项施工方案时应着重对脚手架的构造设计、必须进行设计计算的项目、必备的详图（平面图、立面图、剖面图、附着装置详图、提升装置详图、防倾覆装置详图、防坠落装置详图、水平梁架及竖向主框架的杆件连接和水平梁架与竖向主框架间的连接详图、架体与水平及竖向框架连接详图、各装置与架体或结构间连接详图）等进行审查，明确提出审查意见，不符合要求的，应要求编制单位进行补充或修改。 ⑧附着升降式脚手架构配件、设备、材料进场时，监理人员应对其出厂合格证及材料、设备的检测报告等质量证明文件进行审查，并会同总分包单位安全管理人员对照专项施工方案对构配件、设备、材料的规格、型号进行验收，符合要求时同意进场，不符合要求应作退场处理。 ⑨当在高空安装脚手架时，监理人员应按专项方案的要求对附着升降式脚手架底部的托架进行检查，确保托架能可靠承担上部脚手架的荷载。 （2）安装阶段 ①附着升降式脚手架施工人员必须经过专项培训，并持有架子工上岗证，监理人员在施工过程中每日检查一次，未经专项培训和无上岗人员不得同意施工或操作，并作好记录。 ②脚手架竖向主框架的安装位置应符合平面布置图的要求。 ③附着升降式脚手架安装与构造应符合专项方案中的构造规定（可参考本细则专项方案审查部分中的附着脚手架的构造与装置要求），安装时监理人员每天应进行巡视检查，并作好巡视记录；发现与方案不符合时，应书面要求施工单位进行整改。 ④附着升降式脚手架安装高度不得超出专项方案中立面图及剖面图设计高度。监理人员巡视时应及时检查控制。 ⑤附着升降式脚手架安装时，监理人员应检查架体与结构的连接和架体的悬臂高度是否符合专项方案的规定，以保证架体稳定，不发生倾覆。 ⑥附着升降式脚手架安装前施工单位必须做好安全交底工作，具体应按照以下几个方面： 1、进入施工现场必须佩戴上岗证，戴好安全帽，系好安全带，穿软底胶鞋，将并将随身工具放在包内防止坠落。 2、液压升降整体脚手架搭设前，应熟悉图纸，掌握工艺规程，严格按照《施工技术操作规程》施工。 3、搭设前应严格进行钢管的筛选，凡严重锈蚀、簿壁、弯曲、裂变的杆件不准采用。 4、严重锈蚀、变形、有裂缝、螺栓螺纹已损坏的扣件不准采用。 5、检查钢结构件；要求规格齐全，焊缝饱满，尺寸符合搭设要求。 6、竖向主框架安装前，对临时基础架须进行加固。 7、竖向主框架的底部必须安装在同一水平面上，相邻两机位水平高差不大于20mm，并对承力架进行加固。 8、桁架应严格按图搭设，及时校直桁架立杆，垂直度允差3‰，桁架连接螺栓应拧紧。 9、桁架以上脚手架按普通钢管脚手架搭设，垂直和水平偏差控制在允许值范围内。 10、扣件紧固力矩要求（40-65）N/M。 11、预留孔及预埋螺栓必须落实专人负责，并有记录。 12、每搭设完一步架必须挂好安全网，铺好扎牢脚手竹笆，并同时在步层上扎好拦杆和扶手。 13、搭设一层楼，架体与工程结构必须作水平拉结，拉结点垂直距离≤3.6米，水平距离≤5.4米。 14、剪刀斜撑杆应与架体同步搭设，斜杆接头必须采用搭接，搭接长度≥1.2米，采用二个万向扣件固定，杆端离扣件盖板边缘≥100mm。 15、各横杆搭设后杆端外伸出架体≥100mm 16、立杆接长必须采用对接扣件，相邻立杆接头不能在同一架体内。 17、、电缆布线整齐，不能与架体钢管接触，并用绝缘带绑牢。 18、防倾覆装置安装时要用线坠校直，垂直度允差2‰。 19、架体搭设完毕须自检，①架体垂直度、水平度。②各扣件的拧紧程度，③液压控制系统灵敏度，④防坠器的灵敏度，⑤绝缘电阻和接地电阻的可靠性，⑥各种安全围护设施等。
