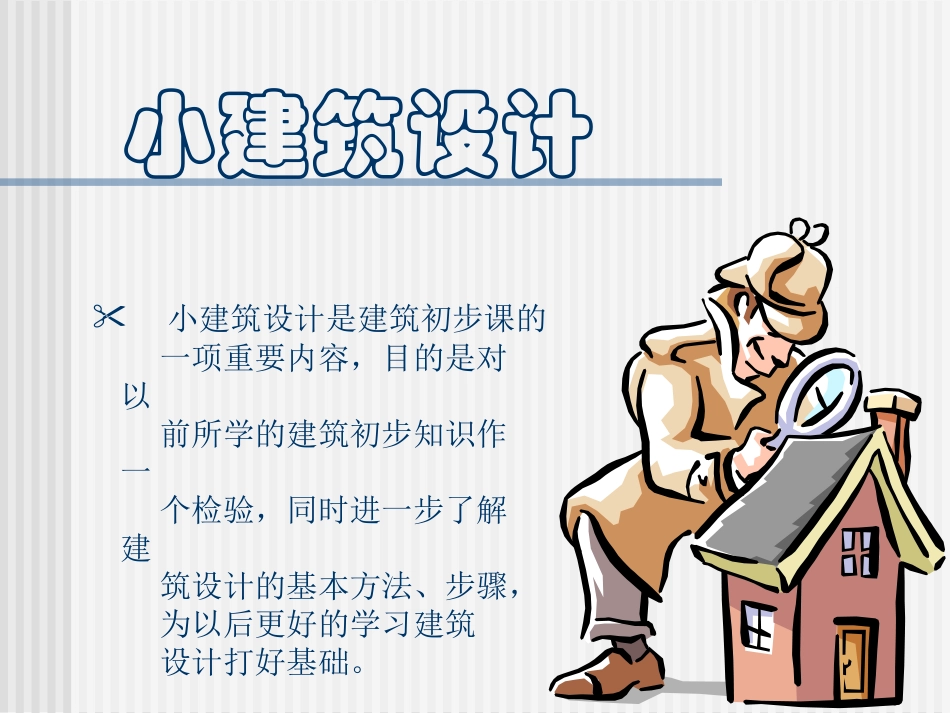

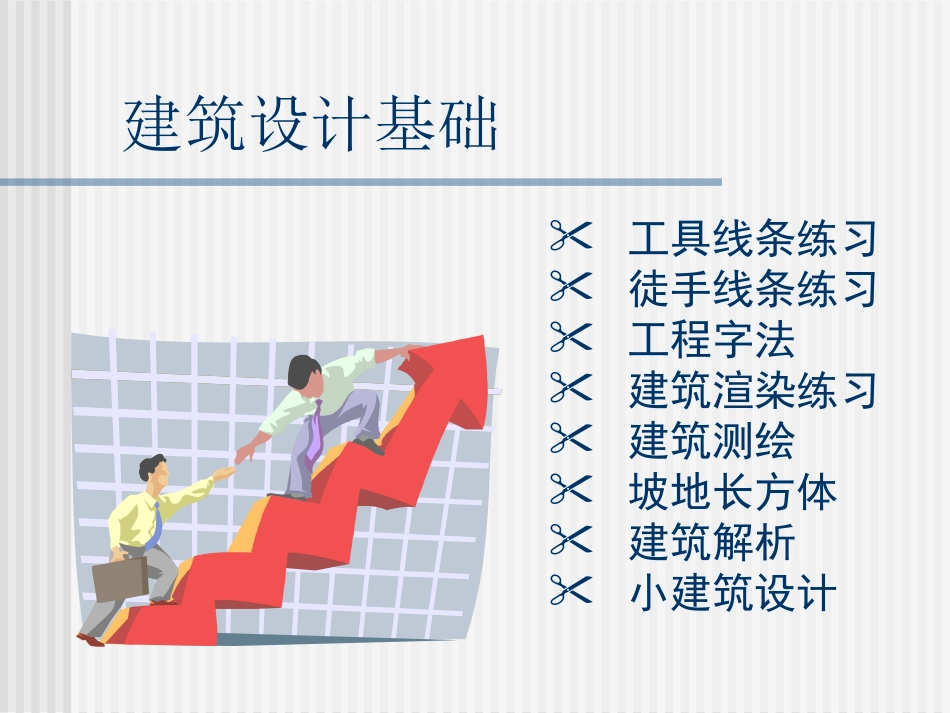

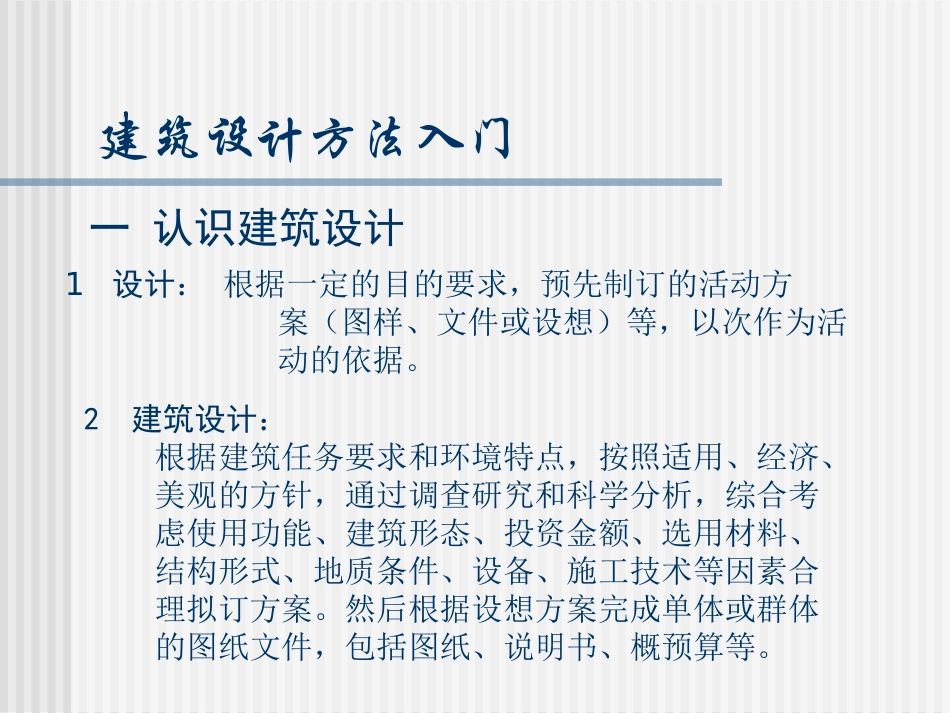

建筑设计基础 工具线条练习 徒手线条练习 工程字法 建筑渲染练习 建筑测绘 坡地长方体 建筑解析 小建筑设计 小建筑设计 一项重要内容，目的是对以 前所学的建筑初步知识作一 个检验，同时进一步了解建 筑设计的基本方法、步骤，为以后更好的学习建筑 设计打好基础。小建筑设计是建筑初步课的 建筑设计方法入门 一 认识建筑设计 1 设计：根据一定的目的要求，预先制订的活动方 案（图样、文件或设想）等，以次作为活 动的依据。2建筑设计：根据建筑任务要求和环境特点，按照适用、经济、美观的方针，通过调查研究和科学分析，综合考 虑使用功能、建筑形态、投资金额、选用材料、结构形式、地质条件、设备、施工技术等因素合 理拟订方案。然后根据设想方案完成单体或群体 的图纸文件，包括图纸、说明书、概预算等。建筑设计方法入门 3 建筑设计的基本程序：方案设计方案设计 初步设计（扩大初步设计）初步设计（扩大初步设计）施工图设计施工图设计 建筑设计方法入门 4 建筑设计课的特点：综合性强；综合性强；知识和技巧并重；知识和技巧并重；形象的推敲；形象的推敲；外围知识的积累；外围知识的积累；循序渐进，学好基本功。循序渐进，学好基本功。建筑设计方法入门 5 建筑设计的方法：建筑设计是一种创作活动，创新意识与 创新能力是其专业学习训练的目标。具体的设计方法大致可归纳为两种：先功能后形式 先形式后功能 建筑设计方法入门 二 方案设计的基本步骤：1 设计方案的任务分析：熟悉任务书、地形图，实地勘察地形，熟悉任务书、地形图，实地勘察地形，分析地形的环境条件。分析地形的环境条件。有利因素：有利因素：利用、发挥利用、发挥 不利因素：不利因素：避免、削弱影响避免、削弱影响 形体则以线条为基础，由点线面按一定规律组合而成。建筑形式形体 主从与重点 通过选择主导形体、次要形体和附属形体，建立各体块之间的关系。特征上要有尽可能多的变化，不宜有两个相同大小的体块。建筑设计方法入门 2 方案的构思与选择：设计立意 idea 流水别墅-回归自然，与自然对话 朗香教堂-创造“神圣”与“神秘”卢浮宫扩建尊重历史，保持历史建 筑原有形象的完整性与 独立性 色彩（材质）犹太屠杀纪念馆铸铁人脸 建筑设计方法入门 方案构思 设计立意-具体的建筑形态 建筑设计方法入门 从环境特点进行方案构思从环境特点进行方案构思 以富有特点的环境因素作为方案构思切入点 丹麦建筑师伍重设计的悉尼歌剧院 从具体功能特点入手进行方案构思从具体功能特点入手进行方案构思 密斯设计的巴塞罗那博览会德国馆，创造出 自由序列特点的“流动空间”，取得了成功。赖特设计的纽约古根汉姆博物馆，由于地形 紧张，参观路线会因分层而被打断，故设计 成围绕中庭旋转上升的连续空间，保证了参 观路线的连续与流畅。建筑设计方法入门 多方案比较 多方案构思应满足如下原则：-应提出数量尽可能多，差别尽可 能大的方案。-任何方案都必须满足功能和环境 要求，否则，再多的方案也毫无 意义。分析比较，优化选择。建筑设计方法入门 3 方案的调整与深入：调整：在多方案比较的基础上，发现 矛盾与问题，补足设计缺陷。深入：深化过程主要通过放大图纸比 例，由面及点，从大到小，分 步骤进行。建筑设计方法入门 4 方案设计的表达：设计推敲性表现：草图 工作模型 计算机模型 综合表现 展示性表现：选择适合的表现方法 注意图面构图 方案设计的阶段 1 第一次草图：处理单体建筑与环境的关系。选择建筑出入口的位置 建筑物朝向的选定 建筑物的分区布局（按空间不同性质）造型特点的考虑 方案设计的阶段 2 第二次草图：每个分区房间的布局、开间大小 不同流线的组织 水平、垂直交通的联系 室内外空间的组织 建筑造型的处理 主要房间的设计 方案设计的阶段 3 第三次草图：（工具草图）建筑入口空间的组织 门窗的大小、开向 辅助房间的设计 完成各部分细节设计 完成工具草图，要求标注尺寸。建筑空间的组织与形体构成 小建筑设计 1 教学目的：了解建筑设计的方法步骤了解建筑设计的方法步骤 学习徒手草图、工作模型表达构思学习徒手草图、工作模型表达构思 学习从具体环境入手，进行设计构学习从具体环境入手，进行设计构 思、功能分析、平面布局、空间组思、功能分析、平面布局、空间组 合的方法合的方法 学习调查研究、收集资料的方法学习调查研究、收集资料的方法 能正确运用建筑图与模型表达设计能正确运用建筑图与模型表达设计 成果成果 小建筑设计 2 设计题目：南湖公园建筑师沙龙计 基地位于西安市曲江南湖公园，西北侧有一条与外界联基地位于西安市曲江南湖公园，西北侧有一条与外界联系的道路，东南侧临南湖水面，周边环境优美。设计者系的道路，东南侧临南湖水面，周边环境优美。设计者可在划定的建筑用地范围内进行设计，创造富有环境特可在划定的建筑用地范围内进行设计，创造富有环境特征的建筑。征的建筑。设计用地设计用地503.8平方米，建筑面积平方米，建筑面积280平平方米。要求建筑内部空间与外部环境并重。方米。要求建筑内部空间与外部环境并重。小建筑设计 3 功能构成：总建筑面积：总建筑面积：280 平方米平方米 5%其中其中 咖啡厅：咖啡厅：48 平方米（含服务台）平方米（含服务台）陈列室：陈列室：3 X 36 平方米平方米 卫生间：卫生间：18 平方米平方米 办公室：办公室：2 X 18 平方米平方米 另外：可自行安排部分讨论、交流空间。另外：可自行安排部分讨论、交流空间。要求结合水面在室外设计大于要求结合水面在室外设计大于60平方米的露天休息平台。平方米的露天休息平台。小建筑设计 4成果要求：平面图、立面图（平面图、立面图（2个）、剖面图（个）、剖面图（1:100），），总平面图（总平面图（1:300）及能充分表现设计效果的）及能充分表现设计效果的 透视图（鸟瞰图）及其他分析图等内容。透视图（鸟瞰图）及其他分析图等内容。附有简要的文字说明及经济技术指标。附有简要的文字说明及经济技术指标。（1#图纸，墨线工具表达）图纸，墨线工具表达）在前期工作模型的基础上完成成果模型。在前期工作模型的基础上完成成果模型。小建筑设计 5 参考书目：图式思维图式思维 （美）保罗（美）保罗 拉索拉索 建工出版社建工出版社 建筑空间组合论建筑空间组合论 彭一刚彭一刚 建工出版社建工出版社 外部空间设计外部空间设计 （日）芦原义信（日）芦原义信 建工出版社建工出版社 建筑小品实录建筑小品实录 建工出版社建工出版社 建筑设计资料集（建筑设计资料集（1）建工出版社建工出版社 小建筑设计作业欣赏 从模型到效果图 成果图分析 模型的特点 1.模型制作中环境与建筑的强烈对比 2.通过剖面模型的制作研究和理解内部空间 3.模型与环境采用单一的色彩和单一的材料，强调空间本质。
