2023年小议通信设备的应用及实现.docx

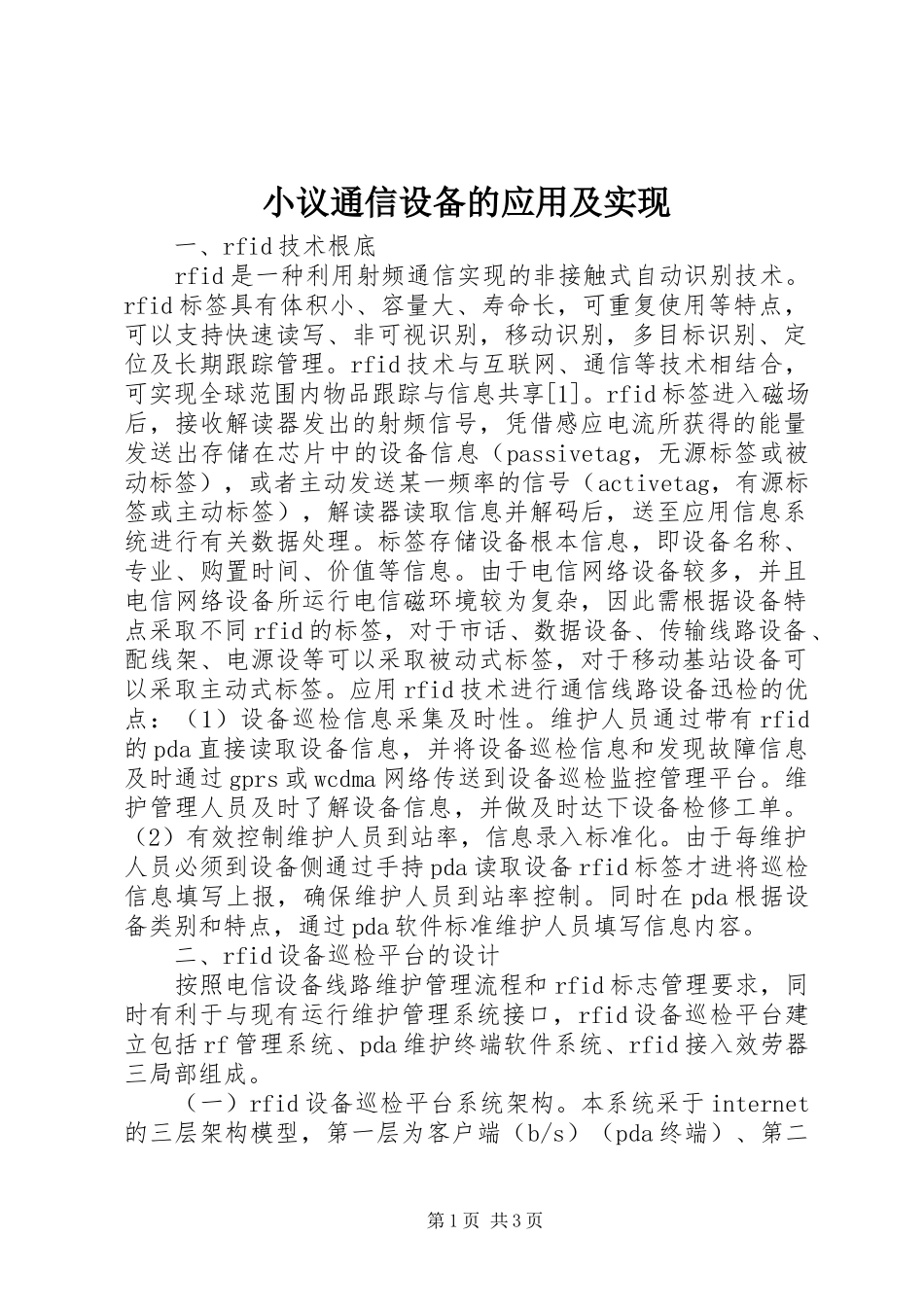

小议通信设备的应用及实现 一、rfid技术根底 rfid是一种利用射频通信实现的非接触式自动识别技术。rfid标签具有体积小、容量大、寿命长，可重复使用等特点，可以支持快速读写、非可视识别，移动识别，多目标识别、定位及长期跟踪管理。rfid技术与互联网、通信等技术相结合，可实现全球范围内物品跟踪与信息共享[1]。rfid标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的设备信息（passivetag，无源标签或被动标签），或者主动发送某一频率的信号（activetag，有源标签或主动标签），解读器读取信息并解码后，送至应用信息系统进行有关数据处理。标签存储设备根本信息，即设备名称、专业、购置时间、价值等信息。由于电信网络设备较多，并且电信网络设备所运行电信磁环境较为复杂，因此需根据设备特点采取不同rfid的标签，对于市话、数据设备、传输线路设备、配线架、电源设等可以采取被动式标签，对于移动基站设备可以采取主动式标签。应用rfid技术进行通信线路设备迅检的优点：（1）设备巡检信息采集及时性。维护人员通过带有rfid的pda直接读取设备信息，并将设备巡检信息和发现故障信息及时通过gprs或wcdma网络传送到设备巡检监控管理平台。维护管理人员及时了解设备信息，并做及时达下设备检修工单。（2）有效控制维护人员到站率，信息录入标准化。由于每维护人员必须到设备侧通过手持pda读取设备rfid标签才进将巡检信息填写上报，确保维护人员到站率控制。同时在pda根据设备类别和特点，通过pda软件标准维护人员填写信息内容。 二、rfid设备巡检平台的设计 按照电信设备线路维护管理流程和rfid标志管理要求，同时有利于与现有运行维护管理系统接口，rfid设备巡检平台建立包括rf管理系统、pda维护终端软件系统、rfid接入效劳器三局部组成。 （一）rfid设备巡检平台系统架构。本系统采于internet的三层架构模型，第一层为客户端（b/s）（pda终端）、第二层web效劳器、第三层为数据库效劳器，维护人员通pda客户端访问web效劳器提交效劳请求，web效劳器通数据库类（库）与数据库连接，向数据库效劳器提出请求，数据库效劳器将请求结果提交客户端。系统架构如图1-1所示。 （二）rfid管理系统。rfid管理系统主要对电子标签初始化、rfid标签码编加密、rfid根底信息管，管理前端pda写标签信息。该系统主要由数据库效劳器和rfid管理系统组成，负责响应前端pda和维护管理系统数据获取的要求，同时对前端获取的信息进行及维护人员填写的信息进行处理，并将设备巡检记录传送到维护管理平台的作业方案的数据库效劳器。rfid管理平台系统架构可分为三层，数据层、业务层、共享层，数据层主要数据库、前台pda数据的获取，业务层主要对每类设备的作业方案进行实体操作，共享层主要对平台的操作权系、加密、系统参数等设置管理。 （三）rfid的pda终端子系统架构设计。手持式的rfid可以采用windowsmobile、andriod、symbian操作系统的智能 ，同时要求智能 要带rfid模块。现以andriod操作系统的智能 为例，pda终端软件子系统架构设计如图1-2，即读写器模块、客户端软件、硬件驱动软件、硬件组成。 gsm硬件模块 rfid读写模块 读写器模块 socket效劳类 标签数据库 rfid设备驱动/windowsmoblie 客户端软件主要读写器模块与socket效劳类组成[2]，分别完成rfid标签读写和rfid读取信息的传送，同时利用智能 小型数库缓存rfid标签，通过智能 的web浏览器或开发的客户端软件效劳器获取设备维护信息。读写器模块要完成两个效劳功能，一是启动读写器，读取附近rfid标签，并将读取信息缓存于本地数据库。二是开启socket监听线程，启动tcp监听，负责tcp监听守护程序在单独线程运行。该线程负责建立tcp连接，翻开tcp监听。当收到需要提供rfid标签信息请求后，建立另一个线程，读取标签并使用已建立的连接，将rfid信息发给效劳器。 （四）rfid接入效劳器子系统设计。rfid接入效劳器子系统主要分为三个局部组成，即数据库管理模块、业务处理模块、pda接入效劳管理模块。数据库管理模块主要负责数据库读写操作、异常处理。业务处理模块主要负责处理与运维护平台和资产管理平台之数传送，业务处理模模与运维护管理平台和资产管理平台主要采取xml数据式格进行交换。pda接入效劳管理模块主要负责处理pda的socket效劳，处理pda传送的标息进行处理后，送到业务处理模块。 三、结束语 本文通过主要应用rfid技术实现信设备巡检管理，解决通信设备巡检跟踪与控制，有效控制维护人员巡检的到位率，提高工作效率，减少人工本钱，促进设备维护质量，确保通信设备网络运行质量，为用户提高优质网络保证。 第4页 共4页
