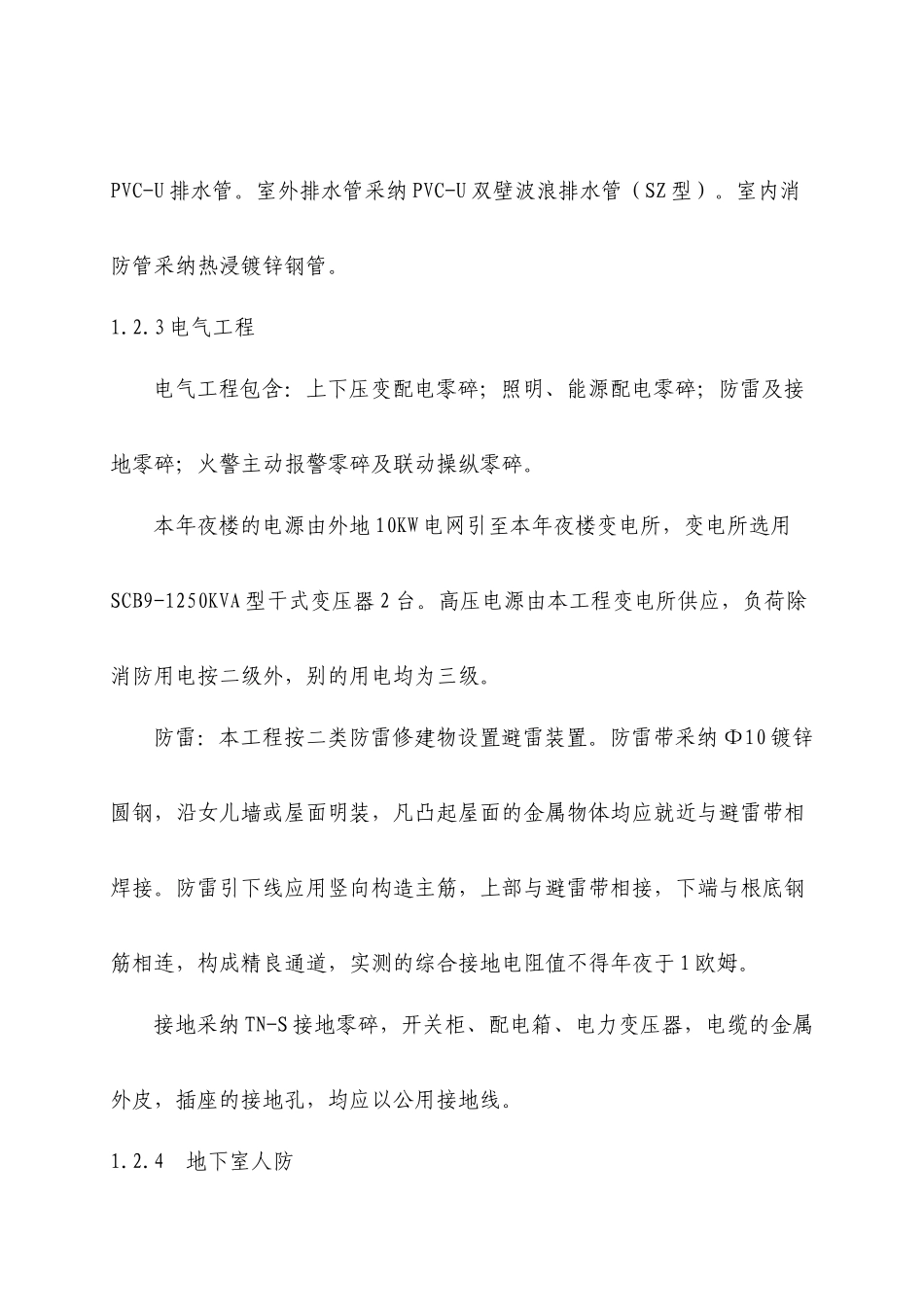

第一章工程概略 1.1工程概述 某市邮电学院5#楼位于某市市栖霞区仙林年夜学城内，总修建面积约25000平方米，框架6层，工程类不为3类。 工期恳求：总工期300天 质量标准：确保市优质工程，争创省优质工程 承包方法：包工包料 1.2工程内容 暖通工程 本工程送回风管、新风管跟排风管材料均采纳镀锌钢板，空调冷水管、冷凝水管采纳镀锌钢管，空调风管、冷水管，凝聚水管采纳发泡橡塑保温。 本工程制冷装备选用3台制冷量为730KW风冷热泵机组，机组设置在本工程屋顶下面。各办公室采纳风机盘管加新风的空调方法零碎，冷水零碎采纳一级泵零碎，管道采纳闭式双管异程零碎，水泵出口设于冷水机组进水端。收缩水箱及水泵设在屋面。 新风机组设置比例调理式温控器，操纵回水管的电动二通调理阀，温控器的风管式感温器设置在送风管（口）内，主动调理进入盘管水量以操纵室温。风机盘管在回流区处设置带三速开关的挂墙式温控器。 1.给排水工程 给排水工程包含：生涯给水零碎、消防零碎（消火栓及消防喷淋）、室外污水零碎、雨水零碎、室外给水及排水零碎。 本工程设室内消火栓零碎，成平面环状，在楼层屋面设消防水箱一个（12m3），在地下室设置消防水池一座（约220 m3），在地下室设2台消火栓泵，2台增压泵，室内采纳组合式消火栓箱。主动喷淋零碎采纳加压给水零碎，在地下室设2台喷淋泵。在泵房内各设消火栓、消防喷淋零碎全主动气压消防供水装备一套。 室内生涯冷水应用材料：室外管、室内破管采纳内筋嵌入式钢塑复合给水管，室内支管采纳修建给水聚丙烯管（PPR-R）。室内排水管采纳PVC-U排水管。室外排水管采纳PVC-U双壁波浪排水管（SZ型）。室内消防管采纳热浸镀锌钢管。 1.2.3电气工程 电气工程包含：上下压变配电零碎；照明、能源配电零碎；防雷及接地零碎；火警主动报警零碎及联动操纵零碎。 本年夜楼的电源由外地10KW电网引至本年夜楼变电所，变电所选用SCB9-1250KVA型干式变压器2台。高压电源由本工程变电所供应，负荷除消防用电按二级外，别的用电均为三级。 防雷：本工程按二类防雷修建物设置避雷装置。防雷带采纳Φ10镀锌圆钢，沿女儿墙或屋面明装，凡凸起屋面的金属物体均应就近与避雷带相焊接。防雷引下线应用竖向构造主筋，上部与避雷带相接，下端与根底钢筋相连，构成精良通道，实测的综合接地电阻值不得年夜于1欧姆。 接地采纳TN-S接地零碎，开关柜、配电箱、电力变压器，电缆的金属外皮，插座的接地孔，均应以公用接地线。 1.2.4 地下室人防 透风：本工程设有2个防火单位，1个防护单位，2个防火单位设有送风零碎2个，排风零碎2个，排烟零碎2个，泊车库设6台除湿机。防护单位为战时应用战时装置，战时装备管道连接要焊接。人防送排风，排烟风管均为镀锌板制造，采纳咬口制造。 给排水：战时的职员用水由装配式玻璃钢水箱贮水，采纳的管道泵及气压罐均为战时装置。给水管采纳热镀锌钢管，丝扣连接，排水管采纳排水铸铁管，石棉水泥接口。消火栓箱采纳苏S9701乙型单栓消火栓箱，主动喷水灭火零碎，喷头采纳玻璃球闭式喷头，举措温度68℃。 电气：本工程采纳金属布暗线，全部采纳焊接钢管，一切明敷管均采纳镀锌钢管，明管及桥架均刷防火漆。穿过围护构造，密闭墙的电管线跟预备用管孔，应做防护密闭跟密闭处理，管材采纳镀锌钢管。 第二章工程工程治理目的 2.1工程进度目的 按照招标文件恳求，装置总体操纵方案是304天（日历天）全部开工交付应用为总目的，开端断定开工时刻2004年1月16日。 注：以上开工时刻是以2003年3月23日开工，本开工时刻为制准时刻，详细开工时刻以开工令为准（或按协义中商定），提早或耽误开工,开工时刻响应提早或顺延，总工期300天（招标单位自报工期）稳定。 a桩基工程：2003年3月23日—2003年5月6日 b共同预埋阶段：2003年5月6日—2003年9月6日 c畸形装置阶段：2003年8月1日—2003年10月6日 d施工顶峰阶段：2003年9月6日—2003年12月26日 e调试及开头阶段：2003年12月26日—2004年1月16日 2.2施工进度方案表（见附录三） 2.3工程质量目的：确保市优质工程，争创省优质工程。 现场治理目的：确保市级文化工地，争创省级文化工地。 2.5工程平安目的 实在贯彻平安第一，防范为主的原那么，细心贯彻国家，地点有关平安规矩，平安操纵规程，施工现场平安任务由工程司理担负，装备专职平安员对职工进展多档次、多方面、多工种的平安教诲，做到平安技巧交底，反省等材料完好、及时、精确、根绝伤亡事变。 第三章施工安排 3.1组建工程部 机构构成： 一旦我公司中标，在总部的直截了当指点下，将破刻组建工程司理部，施行工程司理担负制，委派一名工程副司理担负装置片面任务。（要紧施工治理职员名单见附录一） 工程要紧成员天资 工程司理天资壹级，存在综合和谐才能，存在多项年夜型工程尤其是年夜型综合楼、宾馆的施工阅历，他所掌管的工程屡次获得下级惩罚。委任一名低级工程师担负该工程工程师。一切治理职员都存在中级或低级职称，并持证上岗。 3施工治理构造机构系统表： 工程司理 工程副司理 工程工程师 核算员 材料员 材料员 平安员 质检员 电气施工员 暖通施工员 管道施工员 3.2施工要紧操纵点及流程 要紧操纵点： 为保障工期目的的实现，设破如下表所示的操纵点确保每个操纵点任务全部实现，从而保障全部工程施工任务的准期开工。 要紧操纵点设置表 序号 操纵内容 操纵时刻 1 施工预备任务终了，人力、机具出场，材料满意施工恳求。 2022.4.25 2 透风空调、给水排水主体装置根本终了，电气敷设电缆开始。 2022.12.26 3 暖通、给排水、电气等零碎调试终了，共同各零碎调试。 2022.1.10 4 各零碎调试终了，到达交工前提。 2022.1.16 施工流程： 该工程施工总流程为：先地下后地上，先年夜后小，先繁后简，先重点部位，后主要部位；管线敷设顺次先高后低，先骨干后分支的总原那么，配管遵照先风管、后水管，再电气配管的总原那么。 施工机器的装备 为使本工程“优质高速〞顺遂进展，所无机器装备必需顺次提早出场，提早作好机器装备调理平衡跟装备出场前的保护颐养，保障施工所用装备按方案做到残缺出场，且保障在任何施工阶段都无阻碍工程的畸形进展，确保工程顺遂按方案实现。别的详见要紧施工机具数目及范例清单。 3.4苏息力构造 本公司将供应职业素养高、专业技巧强的功课职员构成施工队，进展该工程的装置施工。充分发扬各专业施工水平跟凸起施工才能，按工程量及其散布情况方案，现场设置三个施工队；管道施工队、电气施工队、暖通施工队。 装置工程投入人数：最顶峰达89人，月平均为63人。 特种功课职员算计人：此中电工23人、焊工3人、起重工8人（一切特种功课职员必需持无效证件上岗）。 苏息力方案见附录四。 第四章施工及技巧预备 施工预备 4.1.1现场制造加工园地： 电气、给排水、暖通工程原材料、成品、半成品堆放园地，算计用地约300平方米。（详见土建总平面安排图） 场表里运输构造 该工程种种装置材料及加工成品约300吨阁下，种种装备约120吨阁下，成品物品拟采纳随用随送来处理（施工单位应提早报供货时刻方案），方案采纳以下方法进展场表里运输构造。 a成批材料由工程处担负输送，装备提运、小宗材料由材料工程部汽车自运。 b现场装备手推车，担负小型材料及配件水平滚动，垂直运输只管采纳土树破置的起重机器作垂直吊运，零碎小件用人力（普工）转运。 现场临时装备 a现场施工用电总计为140.9KW（见附录五）。其电源在施工临时用电线路中搭接。 b装置施工用水量特别小，在总施工用水管中取用。 标准化现场安排： 标化治理硬件装备按修建主管局部的恳求进展安排。 施工工地范畴设置平安消费鼓吹牌，在要紧施工部位、功课点、风险区、要紧通道口设置平安鼓吹口号或平安正告牌。 材料预备 按照工程估算书，汇总工程内种种钢材、钢板、钢管及型钢、部件、配件等材料的总用量。并根椐总进度制订出分期分批供应时刻表。 积极共同业主做好材料方案的供应任务，对甲供材、装备，采纳书面方法将装备、材料的规格、型号、数目、出场日期提早供应给甲方，为业主供料供应各项便当前提，到货时及时构造力气卸货、验收等任务。 工程部材料员应把所需材料提早告诉材料科。 4.3技巧预备 在接到中标告诉单后，我们将与方案局部联络，构造有关给排水、电气、暖通施工职员进一步理解方案意图，细心检察施工图纸及有关材料，及时精确地做出施工估算、估算职员按照方案估算跟施工估举动当作出两算比照。 对工程的主要部位构造体例分项工程方案跟工艺卡，做好充分的技巧预备任务。 按照施工进度体例出场方案，对甲供材、装备，采纳书面方法将装备、材料的规格、型号、数目、出场日期供应给甲方，到货时及时构造力气卸货、验收等任务。提早做好半成品的加工定货任务，齐备有关技巧材料。 培训施工职员操纵新技巧、新工艺，调查及格前方可上岗。 在施工进程中，施工员、工长应跟着方案跟施工前提等要素的变更调剂跟弥补完满施工方案，并制订响应的反省轨制。施工方案的严峻调剂跟修正，应经有关单位、职员审批。 施工前起首细心考核施工图，消灭错、漏、碰、缺跟各专业予盾征询题。并由工程工程技巧担负人，将各专业、各工种的管线，采纳单线划在一张平面图上，每种管道用玄色笔，在各交点处，末了装备安点缀，综合其标高、地位，觉察有抵触之外，及时将征询题处理在装置之前，防止打斗跟装置错位征询题。 第五章要紧施工方法跟技巧恳求 5.1金属风管及部件制造 材料恳求： a一切板材、型钢应存在出厂及格证书或质量断定文件。 b制风格管及配件的钢板厚度应契合规矩恳求（见下表）： 矩形风管用料规格 矩形风管的边长（mm） 钢板厚度 D≤320 D≤630 630＜D≤1000 1000＜D≤1250 1250＜D≤2022 c镀锌钢板外表不得有裂纹、结疤及水印等缺点。 要紧施工机具： 龙门剪板机、电冲剪、结合角咬口机、单平咬口机、折方机、电焊机、型材切割机等。 功课前提： a会合加工应存在宽敞、亮堂、洁净、空中平坦、不潮湿的场合。 b功课地点要有响应加工工艺的根本机具、装备及电源跟牢靠的平安防护装置。 c风操纵作应有同意的图纸、经检察的年夜样图、零碎图，有施工员的书面技巧质量交底。 操纵工艺： a划线的根本线有：直角线、垂直中分线、平行线、角中分线、直线中分、圆中分等。开展方法采纳对等线法，喷射线法跟三角线法。 b板材剪切前必需进展下料复核，免得有误。 c剪切时，手严禁伸入机器破绽中。手离刀口不得小于5cm，用劲平均恰当。 d咬口连接范例宜采纳结合角咬口，拼接缝宜采纳单咬口（见以以下列图）： 咬口宽度跟留量按照板材而定（见下表）： 咬口宽度表（mm） 钢板厚度 平咬口宽度 角咬口宽度 以下 6-8 6-7 8-10 7-8 10-12 9-10 e折方时应互相配兼并与折方机保持必定间隔,免得被翻转的钢板或配重碰伤。 f方法兰由四根角钢组焊，划线下料时应留意使焊成型后法兰内径不克不及小于风管的外径，用型钢切割机堵截，严禁用气电焊堵截。 g下料调直后用钻床钻铆钉孔，孔距不年夜于150mm。 h钻孔后的角钢放在焊接平台长进展焊接，焊接时用卡紧模具卡紧。焊接成形后用钻床钻法兰与法兰连接螺栓孔，孔距不年夜于150mm，孔与孔之间间隔均应相称（见以以下列图）： i法兰用料规格要契合标准恳求（见下表）： 矩形风管法兰用料规格
