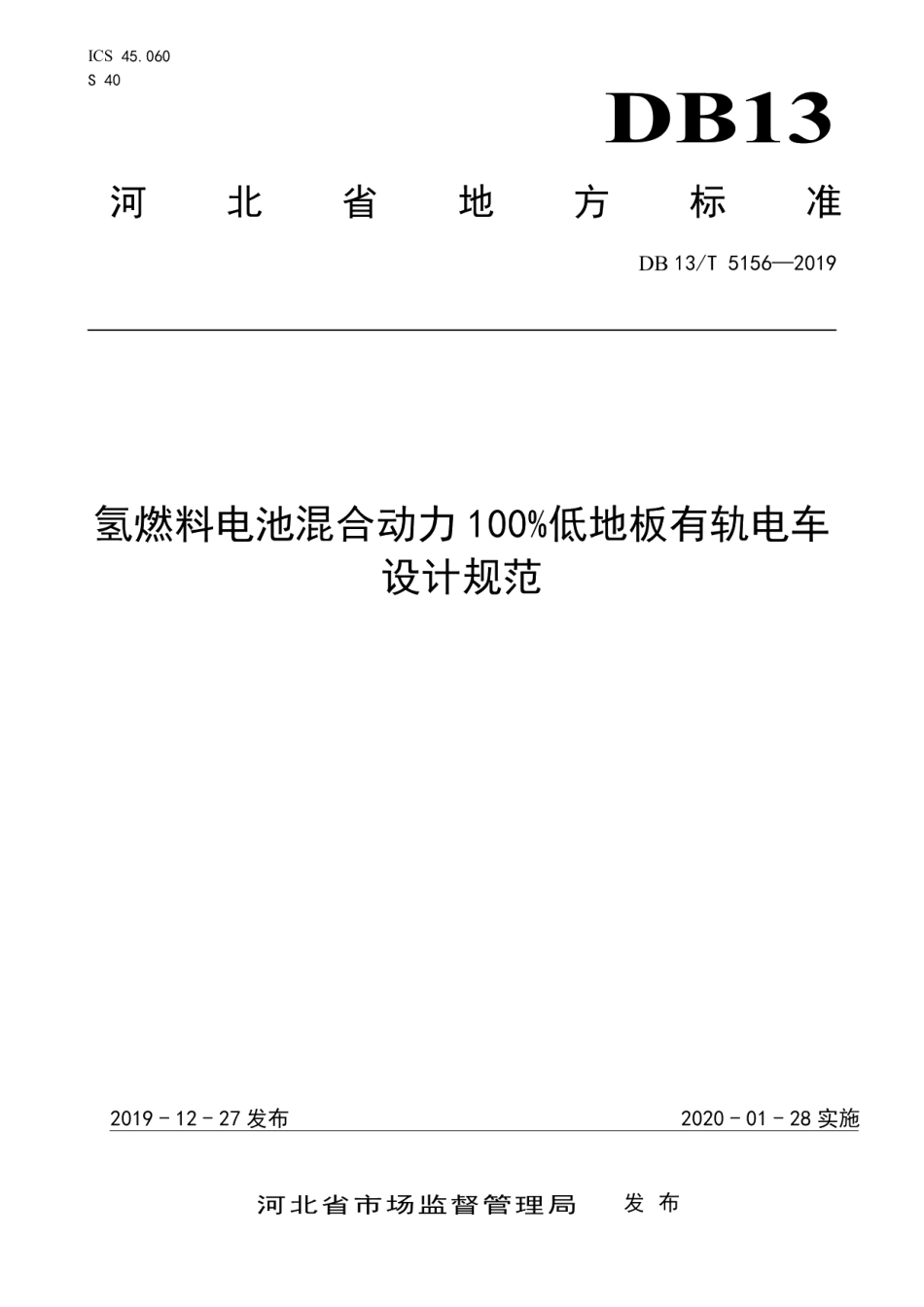

ICS45.060s40DB13河北省地方标准DB13/T51562019氢燃料电池混合动力100%低地板有轨电车设计规范2019-12-27发布2020-01-28实施河北省市场监督管理局发布DB13/T5156-2019目次前言.II1范围2规范性引用文件13术语和定义24运用条件5总体要求.36基本特征、主要技术参数及性能57车体78车端连接.79司机室710内装及客室设备.811空调.812转向架.813制动系统.914牵引系统.15辅助电源系统.1016列车控制及监控诊断系统.1017通信、广播及信息显示.1118氢燃料电池混合动力系统.11DB13/T5156-2019前言本标准按照GB/T1.1一2009给出的规则起草。本标准由唐山市市场监督管理局提出。本标准起草单位：中车唐山机车车辆有限公司、唐山学院。本标准主要起草人：王志伟、臧晓艳、曹春伟、李宝泉、张瑞玲、岳成林、袁娜、潘硕、皮国瑞、曹泽乾、张秋敏、孙加平、刘晋、贾旭杰、高晓英。DB13/T5156-2019氢燃料电池混合动力100%低地板有轨电车设计规范1范围本标准规定了氢燃料电池混合动力100%低地板有轨电车（以下简称有轨电车）的运用条件、总体要求、基本特征、主要技术参数及性能、车体、车端连接、司机室、内装及客室设备、空调、转向架、制动系统、牵引系统、辅助电源系统、列车控制及监控诊断系统、通信、广播及信息显示和氢燃料电池混合动力系统。本标准适用于由氢燃料电池和储能系统组成的混合动力供电的100%低地板有轨电车。其它有轨电车可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3634.2氢气第2部分：纯氢、高纯氢和超纯氢GB/T4208外壳防护等级(IP代码)(GB/T4208-2017,IEC60529:2013,IDT)GB/T4649工业用乙二醇GB/T5599铁道车辆动力学性能评定和试验鉴定规范GB5914.2机车司机室前窗、侧窗和其他窗的配置GB/T11446.1电子级水GB14892城市轨道交通列车噪声限值和测量方法GB/T14894城市轨道交通车辆组装后的检查和试验规则(GB/T14894一2005，IEC61133:1992,MOD)GB/T15329.1橡胶软管及软管组合件织物增强液压型第1部分油基流体用GB18045铁道车辆用安全玻璃GB/T21562轨道交通可靠性、可用性、可维修性和安全性规范及示例(GB/T21562一2008，IEC62278:2002,IDT)GB/T21563轨道交通机车车辆设备冲击和振动试验(GBT21563一2018，IEC61373:2010,M0D)GB/T23431城市轻轨交通较接车辆通用技术条件GB/T24338.3轨道交通电磁兼容第3-1部分：机车车辆列车和整车GB/T24338.4轨道交通电磁兼容第3-2部分：机车车辆设GB/T24549燃料电池电动汽车安全要求GB/T25118铁路应用机车车辆电气设备开启式功率电阻器规则(GB/T25118一2010，IEC60322:2001,IDT)GB/T25122.1轨道交通机车车辆用电力变流器第1部分特性和试验方法(GB/T25122.12018,IEC61287:2014,M0D)GB/T25123.2电力牵引轨道机车车辆和公路车辆用旋转电机第2部分：电子变流器供电的交流电动机(GB/T25123.2一2018，IEC60349-2:2010,M0D)DB13/T5156-2019GB/T26779燃料电池电动汽车加氢口GB/T26990燃料电池电动汽车车载氢系统技术条件GB/T28816燃料电池术语(IEC/TS62282-1:2010)GB/T29838燃料电池模块QC/T741车用超级电容器QC/T743电动汽车用锂离子蓄电池TB/T1451机车、动车组前窗玻璃TB/T1804铁道车辆空调空调机组EN12663-1:2010+A1:2014铁路设施-铁路车辆车身的结构要求第1部分：机车和客运车辆（以及货车的替代方法)(Railway applications-Structural requirements of railway vehiclebodies-Partl:Locomotives and passenger rolling stock(and alternative method for freightwagons)ENl4752铁路应用-车辆门系统(Railway applications-Body side entrance systems forrolling stock)ENl5085(所有部分)轨道应用轨道车辆和车辆部件的焊接(Railway applications-Welding ofrailway vehicles amd components)ENl5227铁路应用铁路车辆车体的防撞性要求(Railway applications-Crashworthinessrequirements for railway vehicle bodiesEN45545(所有部分)铁路应用-铁路车辆防火(Railway applications-Fire protection onrailway vehicles)3术语和定义GB/T28816界定的下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T28816中的一些术语和定义。3.1燃料电池模块fuel cel!module一个或多个燃料电池堆和其他主要及适当的附加部件的集成体，目的组装到一个发电装置或一个交通工具中。GB/T28816,定义3.483.2燃料电池发电系统fue|cell power system使用燃料电池模块产生电能和热的发电装置。GB/T28816,定义3.493.3氢燃料电池混合动力系统hydrogen fuel cell hybrid power system由氢燃料电池发电系统、储能系统等组成，可同时供电的动力系统。4运用条件2
