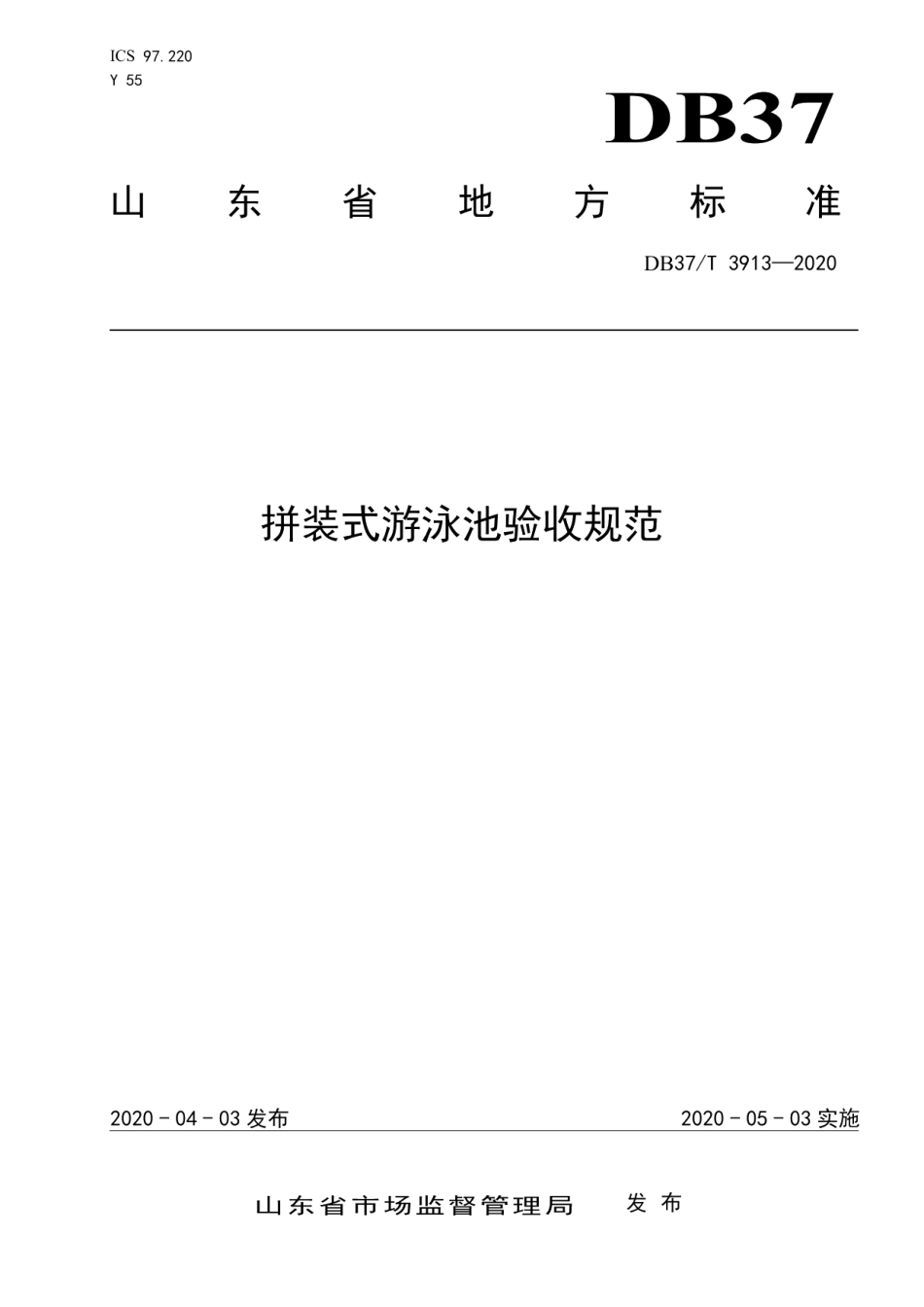

拼装式游泳池验收规范 DB37T 3913—2020.pdf

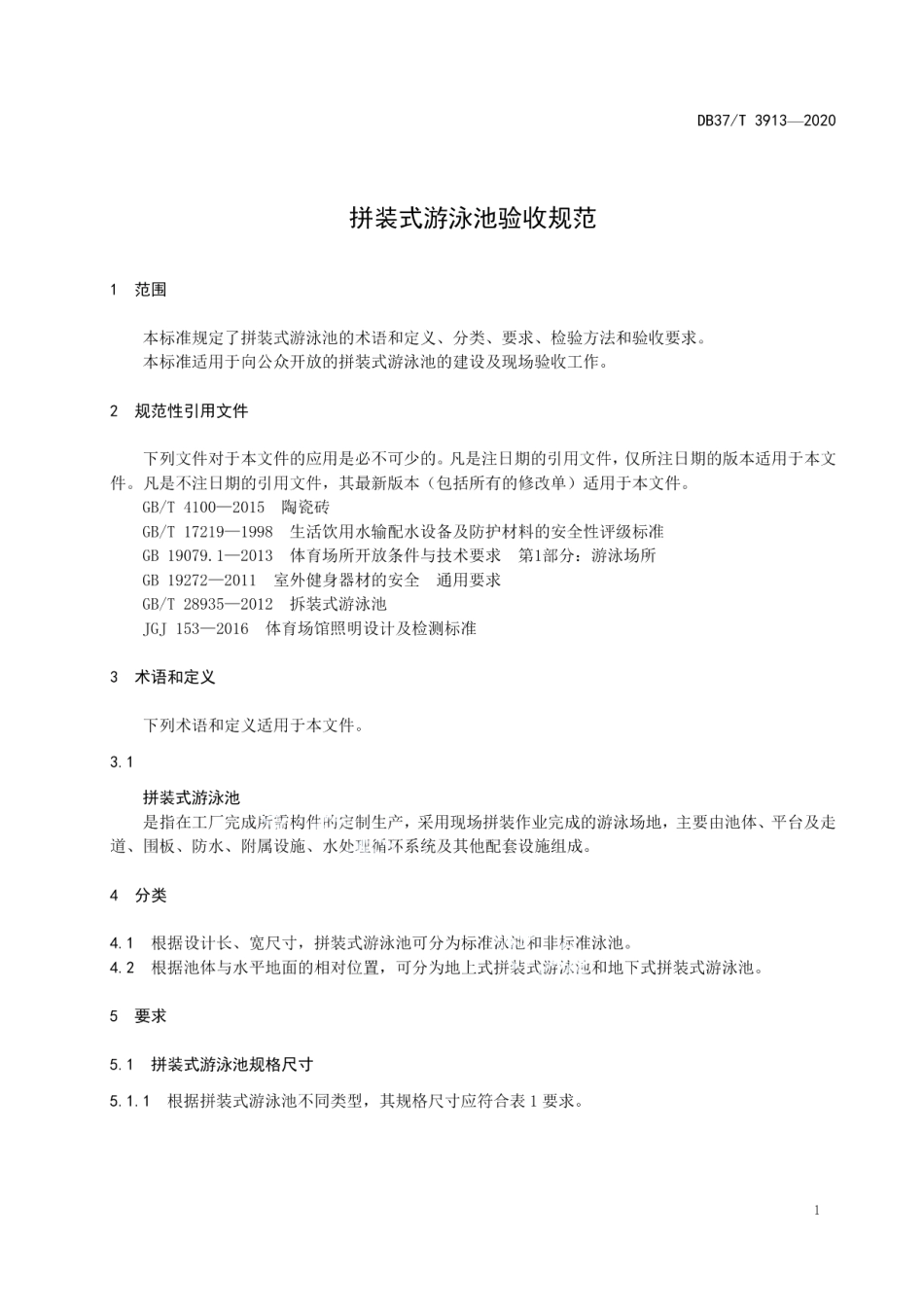

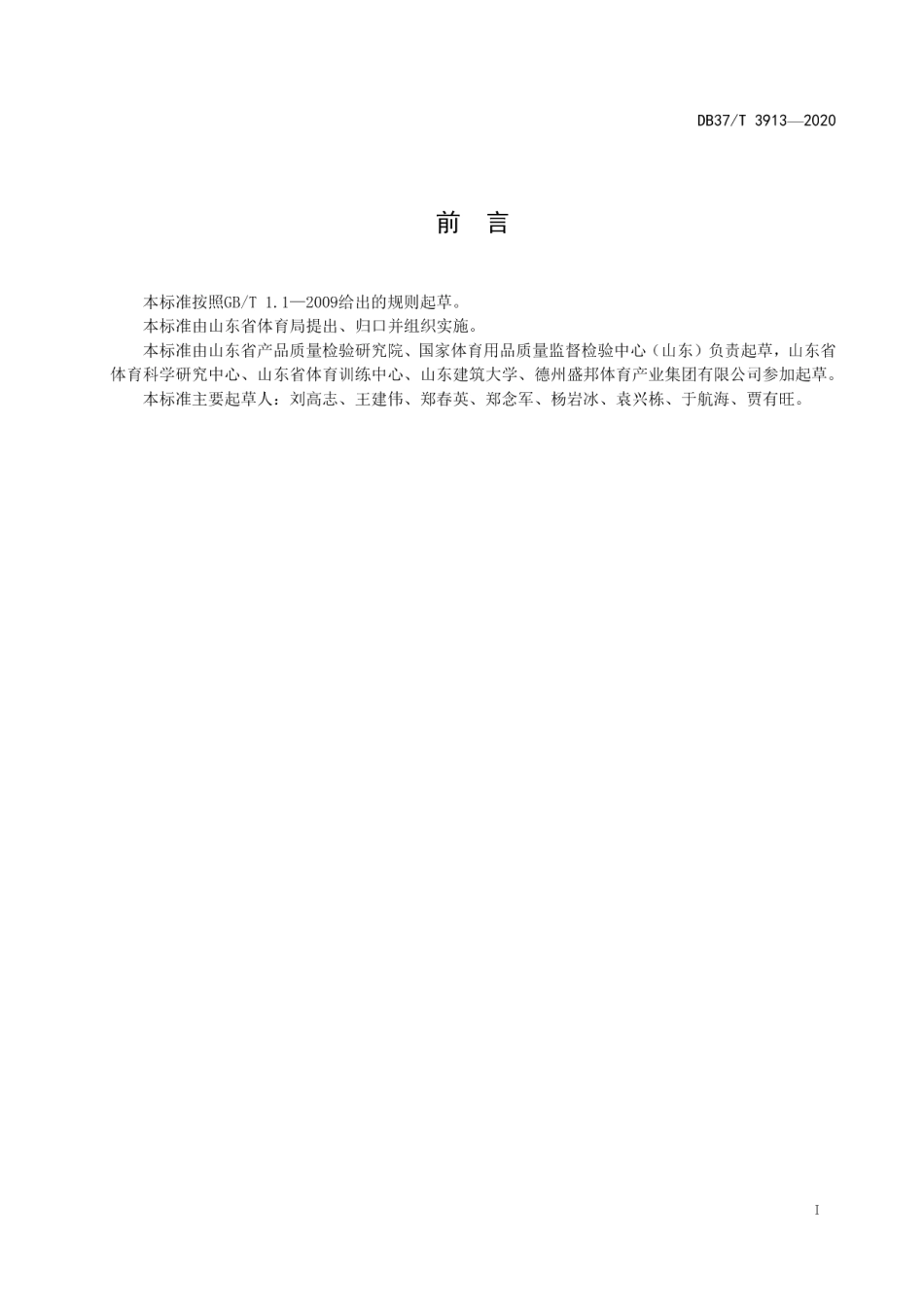

DB37/T3913-2020前言本标准按照GB/T1.1一2009给出的规则起草。本标准由山东省体育局提出、归口并组织实施。本标准由山东省产品质量检验研究院、国家体育用品质量监督检验中心（山东）负责起草，山东省体育科学研究中心、山东省体育训练中心、山东建筑大学、德州盛邦体育产业集团有限公司参加起草。本标准主要起草人：刘高志、王建伟、郑春英、郑念军、杨岩冰、袁兴栋、于航海、贾有旺。IDB37/T3913-2020拼装式游泳池验收规范1范围本标准规定了拼装式游泳池的术语和定义、分类、要求、检验方法和验收要求。本标准适用于向公众开放的拼装式游泳池的建设及现场验收工作。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4100一2015陶瓷砖GB/T17219一1998生活饮用水输配水设备及防护材料的安全性评级标准GB19079.1一2013体育场所开放条件与技术要求第1部分：游泳场所GB19272一2011室外健身器材的安全通用要求GB/T28935一2012拆装式游泳池JGJ153一2016体育场馆照明设计及检测标准3术语和定义下列术语和定义适用于本文件。3.1拼装式游泳池是指在工厂完成所需构件的定制生产，采用现场拼装作业完成的游泳场地，主要由池体、平台及走道、围板、防水、附属设施、水处理循不系统及其他配套设施组成。4分类4.1根据设计长、宽尺寸，拼装式游泳池可分为标准泳池和非标准泳池。4.2根据池体与水平地面的相对位置，可分为地上式拼装式游泳逆和地下式拼装式游泳池。5要求5.1拼装式游泳池规格尺寸5.1.1根据拼装式游泳池不同类型，其规格尺寸应符合表1要求。DB37/T3913-2020表1拼装式游泳池规格尺寸单位为米游泳池类型长宽水深池岸宽度边线2标准泳池50或2525或211.35底线3非标准泳池25151.351.5其他非标准游泳池的尺寸可根据需要确定，不宜大于标准游泳池规模：游泳池浅水区水深应1.2，儿童游泳池水深应0.8。5.1.2拼装式游泳池装配完成后结构应稳定，泳池长宽尺寸误差应符合相关要求。5.2材料要求5.2.1拼装式游泳池应选用无毒环保材料，所用型材材质、连接件及紧固件等卫生要求应符合GB/T17219一1998中表2、3.4.1及3.5的要求。5.2.2结构件和紧固件（螺栓）根据使用环境应选用相应的防水、防锈材料。5.2.3池体所使用金属件（不锈钢除外）应采用热镀锌防腐处理或采用耐腐蚀性能不低于热镀锌防腐处理的材料。5.2.4拼装式游泳池使用的塑料、橡胶部件应具有抗老化、耐腐蚀性能。5.2.5内围板应采用厚度不小于2mm的不锈钢板、厚度不小于30mm的PVC板材、厚度不小于5mm的SMC板材，或其他符合要求的板材，所选用材料污染后应便于清洗。5.2.6池岸平台宜吸水性小、耐腐蚀性好材料，具有防滑功能。5.3结构要求5.3.1结构设计应便于重复拼装，每个相同的零部件应能互换。5.3.2泳池池体应采用钢结构框架，结构稳定、牢固，正常使用时无部件变形、断裂等现象，池体应具有地坪水平调整功能5.3.3泳池组装完毕、注沛水后管路系统在内应无渗漏。5.3.4池岸内侧应设置环绕泳池的溢水槽，溢水槽应设置排水口，并将废水排入下水道，溢水槽四个转角处不得留有缝口、毛刺，踩踏溢水槽格栅不能滑动，溢水槽应被格栅完全覆盖，并能有效防止划伤。5.3.5地上式拼装式游泳池外围板一侧应留有不小于1m宽的可以进入池体内部检修的活动入口：地下式拼装式游泳池应在泳池池岸平台外围区域留有不小子1m宽的与池体连通的检修活动入口。5.3.6泳池应有给水口和池底排水口，排水口应能够保证扑空池水，并设置安全防护罩。5.3.7水面面积500m2以下至少设置2个出入水扶梯，500m2以小（含500m)至少设置4个出入水扶梯。5.4安全要求5.4.1一般安全要求5.4.1.1游泳池池壁及池底光洁、不渗水、呈浅色。5.4.1.2池底平面不应有明显的坡度。5.4.1.3泳池表面不应有可触及且与使用功能无关的突出物，无法避免的突出物应加以安全防护，除使用工具外，应不可拆卸。2DB37/T3913-20205.4.1.4所有可触及池角、棱边及零部件应予以圆滑过渡或加以防护，圆滑过渡半径应不小于5mm,除使用工具外，防护应不可拆卸、移动。如使用防滑垫，当防滑垫移除后不应暴露任何尖角、棱边和毛刺。5.4.1.5溢水槽、池岸地板、布水口等格栅间隙均应小于8mm。5.4.1.6游泳池池岸、泳池表面、游泳池外边缘和踏板应防滑，在湿润状态下静摩擦系数不小于0.5。5.4.1.7池岸平台的承载能力应符合GB/T28935一2012中3.5.1.3的要求。5.4.1.8泳池内围板承受300kg垂直静负荷应无断裂、破损，卸载后应无明显永久变形现象。5.4.1.9泳池溢水槽格栅承受240kg垂直静负荷应无断裂、破损，卸载后应无明显永久变形现象。5.4.2附加设施安全要求5.4.2.1楼梯和出入水扶梯5.4.2.1.1地上式拼装式游泳池应配有连接地面和泳池池岸的楼梯，楼梯应符合5.4.2.1.2一5.4.2.1.4要求。5.4.2.1.2楼梯宽度应不小于2.4m,两相邻踏板间高度差应不大于250mm,最上面的踏板与泳池边缘平齐，上面台阶的前缘与其随后下面的台阶的后缘应在同一垂直面上。5.4.2.1.3楼梯两侧应有防护栏，防护栏的末端应向下弯曲到水平方向，防护栏和楼梯具有相同的倾角。5.4.2.1.4出入水扶梯抓握部分的转角交叉处应设计为圆形、卵圆形、圆角或椭圆。5.4.2.1.5楼梯承受240kg垂直静负荷应无断裂、破损，卸载后应无明显永久变形现象。5.4.2.2安全护栏5.4.2.2.1泳池池岸外侧应配置安全护栏，安全护栏应符合5.4.2.2.25.4.2.2.3要求。若池岸过道外侧与建筑物墙体衔接，安全护栏可不予考虑。5.4.2.2.2安全护栏的设计应能防止使用者站立或坐在护栏上，并防止使用者攀爬。若为格栅式，间隙处的宽度应小于89mm。5.4.2.2.3安全护栏的顶端横杆到泳池池岸平台的距离应不小于1100m。5.5水处理循环系统及投药系统5.5.1泳池应配置满足池水过滤要求的水处理设备，有循环水泵、高效过滤器（砂缸）、管道系统及电控系统。5.5.2根据需要可配置水质自动侦测加药系统，白动加药系统应安装在线水质侦测分析仪，可同时检测PH和OP或余氯，实现实时在线监测水质。5.5.3水处理管路连接处应使用可拼装结构（如：法兰连接），不应使用焊接、粘接方式连接，拆卸的接点数量应不少于10处。5.5.4水循环处理过程中，异常状况发生时，有报警及待机功能。5.6辅助设施5.6.1照明5.6.1.1开放夜场的泳池必须配备照明设施，照明设施应对称布置，池面平均水平照度应保证不低于2001x,照明灯根据需要可进行间隔打开或全部打开。5.6.1.2开放夜场的室内拼装式泳池应有足多的应急照明灯。3
