2023年大型设备吊装方案改.doc

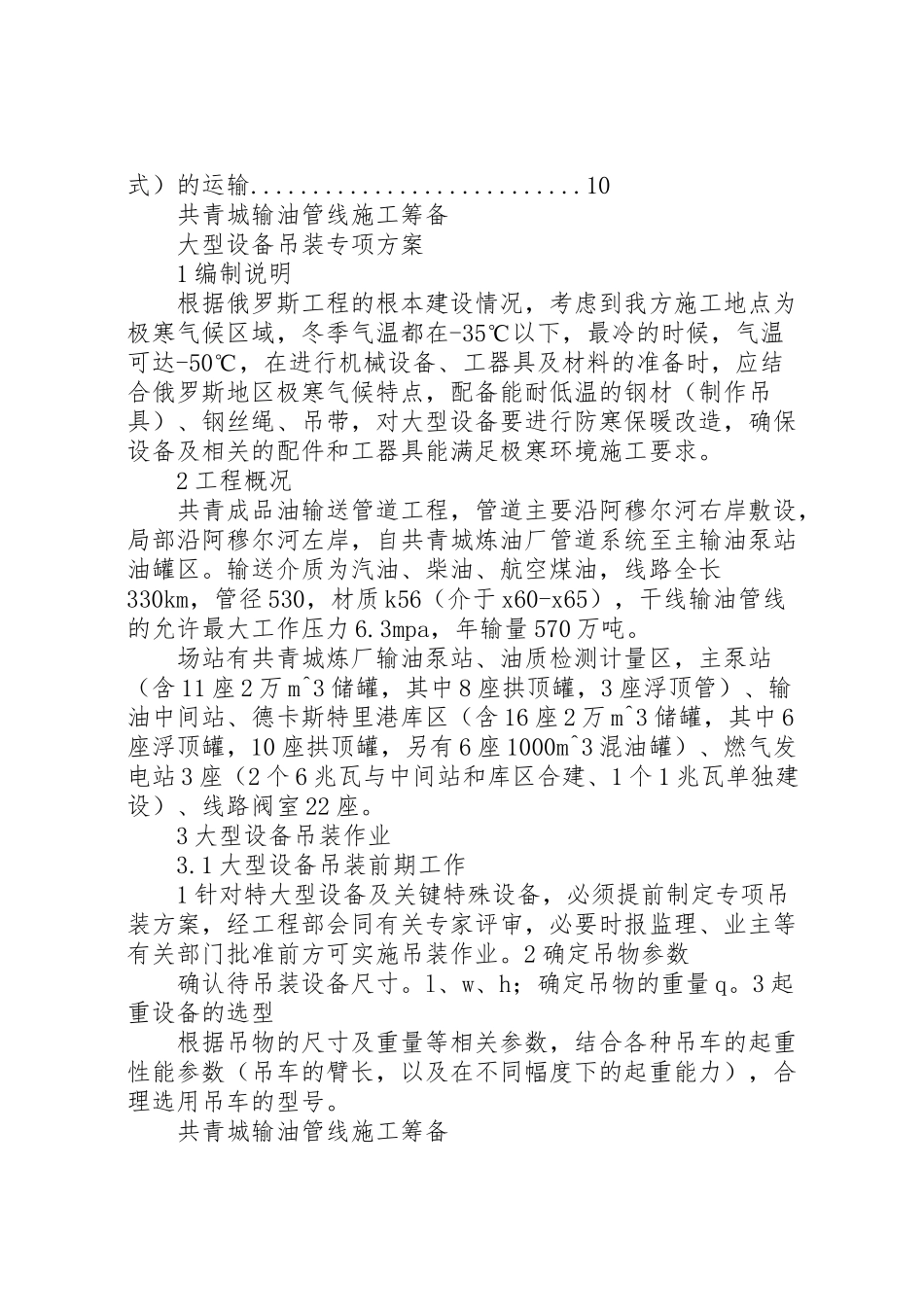

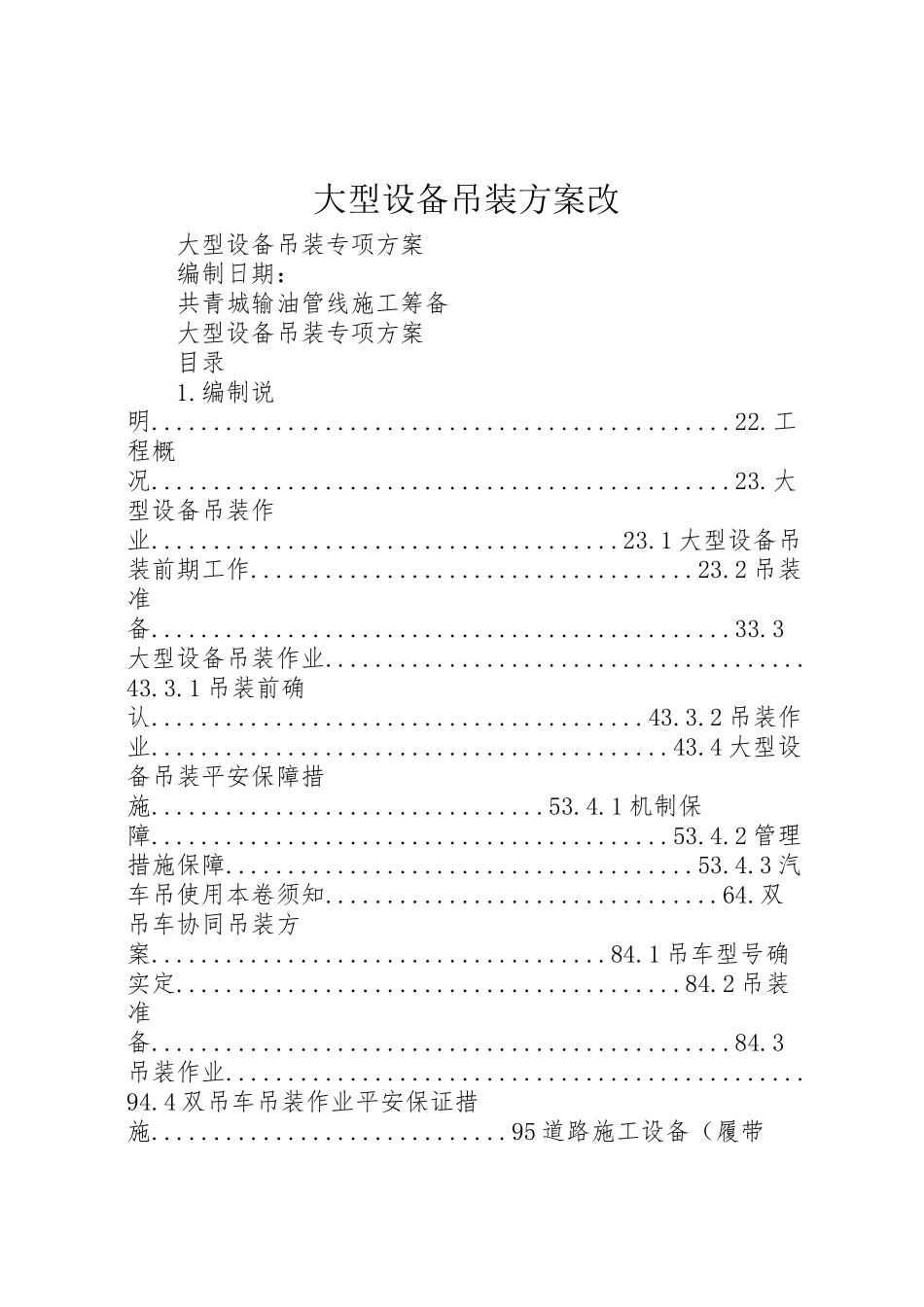

大型设备吊装方案改 大型设备吊装专项方案 编制日期： 共青城输油管线施工筹备 大型设备吊装专项方案 目录 1.编制说明...............................................22.工程概况...............................................23.大型设备吊装作业......................................23.1大型设备吊装前期工作....................................23.2吊装准备...............................................33.3大型设备吊装作业.......................................43.3.1吊装前确认........................................43.3.2吊装作业..........................................43.4大型设备吊装平安保障措施................................53.4.1机制保障..........................................53.4.2管理措施保障......................................53.4.3汽车吊使用本卷须知................................64.双吊车协同吊装方案.....................................84.1吊车型号确实定.........................................84.2吊装准备...............................................84.3吊装作业...............................................94.4双吊车吊装作业平安保证措施.............................95道路施工设备（履带式）的运输...........................10 共青城输油管线施工筹备 大型设备吊装专项方案 1编制说明 根据俄罗斯工程的根本建设情况，考虑到我方施工地点为极寒气候区域，冬季气温都在-35℃以下，最冷的时候，气温可达-50℃，在进行机械设备、工器具及材料的准备时，应结合俄罗斯地区极寒气候特点，配备能耐低温的钢材（制作吊具）、钢丝绳、吊带，对大型设备要进行防寒保暖改造，确保设备及相关的配件和工器具能满足极寒环境施工要求。 2工程概况 共青成品油输送管道工程，管道主要沿阿穆尔河右岸敷设，局部沿阿穆尔河左岸，自共青城炼油厂管道系统至主输油泵站油罐区。输送介质为汽油、柴油、航空煤油，线路全长330km，管径530，材质k56（介于x60-x65），干线输油管线的允许最大工作压力6.3mpa，年输量570万吨。 场站有共青城炼厂输油泵站、油质检测计量区，主泵站（含11座2万m^3储罐，其中8座拱顶罐，3座浮顶管）、输油中间站、德卡斯特里港库区（含16座2万m^3储罐，其中6座浮顶罐，10座拱顶罐，另有6座1000m^3混油罐）、燃气发电站3座（2个6兆瓦与中间站和库区合建、1个1兆瓦单独建设）、线路阀室22座。 3大型设备吊装作业 3.1大型设备吊装前期工作 1针对特大型设备及关键特殊设备，必须提前制定专项吊装方案，经工程部会同有关专家评审，必要时报监理、业主等有关部门批准前方可实施吊装作业。2确定吊物参数 确认待吊装设备尺寸。l、w、h；确定吊物的重量q。3起重设备的选型 根据吊物的尺寸及重量等相关参数，结合各种吊车的起重性能参数（吊车的臂长，以及在不同幅度下的起重能力），合理选用吊车的型号。 共青城输油管线施工筹备 大型设备吊装专项方案 4进行钢丝绳的承重力校核 根据不同型号钢丝绳的破断拉力和吊物的总重量，进行平安验算，确保钢丝绳所承受的拉力在平安极限范围内。 验算判定标准：nx允许拉力>q其中：n为吊装设备所用的钢丝绳数量； 允许拉力=10d2（d为钢丝绳直径）；q为吊物的总重；5地耐力受力计算 根据吊车本身自重和吊物的重量，确定地面承压的总重，然后确定吊车支腿与地面接触的承压面积，进行压强计算。根据计算得出的压强，比对现场土层的地面承载力值，确保地面承载力能满足吊装要求。假设现场土层地质松软，那么应采取措施，铺垫砂石、用压路机分层碾压、对吊装作业现场进行地面硬化、在每个支腿底排下方铺设厚大结构的枕木等方式，以增加地面的承载力。 验算判定标准：（g+q）/a>土层承载力值其中：g为吊车自重；q为吊物重量； a为吊车的地面承压面积； 3.2吊装准备 1认真阅读拆卸、安装方案有关技术资料，核对构件的空间就位尺寸和相互的关系，掌握结构的高度、宽度，构件的型号、数量、几何尺寸，主要构件的重量及构件间的连接方法。 2掌握吊装场地范围内的地面、地下、楼面、高空的环境情况。根据施工需要，对大型设备放置区域内地面预先进行平整、压实、铺垫处理好，可在吊车作业区域内，铺一层毛石及碎石，并用进行压实。铺好压实的路面宽度应能满足吊车的工作使用。3了解已选定的起重、运输及其它机械设备的性能及使用要求。 4进行细致、认真、全面的方案和作业设计的技术交底，并了解施工环境。5顺序组织施工人员、机械设备、材料进场，并对主要吊装设备及车辆进行必要的检查、维修、试车。 6与当地气象站保持联系，及时接收天气预报，防止寒流突然袭击。 共青城输油管线施工筹备 大型设备吊装专项方案 7加大冬季施工的宣传、教育力度，使每一个施工作业人员明白冬季施工的技术要点、本卷须知、质量及平安要求，做到防患于未然。 8冬季施工所需设备、材料已到货齐全并经清点验收。所有使用的平安器具已全部到位，并检验合格满足使用条件。 9制定严格的冬季施工管理制度，严格执行有关冬季施工的规程、标准及制定的施工措施和防范措施，确保人、机、物、料顺利过冬，确保工程质量及工程进度不受影响。 3.3大型设备吊装作业3.3.1吊装前确认 1施工现场已平整，运输道路畅通无障碍，保证汽车吊进场后可顺利支设；2吊装组织机构健全，人员到位； 3吊装前吊装技术交底、吊装指挥人员和吊车司机对吊装方案已充分理解；4吊车站位处地基处理完成，或铺设钢板； 5所有机索具布置检查完好，满足要求前方可进行吊装作业； 6吊装材料、构件、设备等按照方案要求进行吊装前码放、装斗或安装吊耳等，便于吊装顺利进行； 7起重机司机、信号工、司索工必须持证上岗，身体健康；8起吊前所有证明文件齐全，有关人员签字认可；9在吊装期间设置隔离区，禁止与吊装无关人员出入。 3.3.2吊装作业 1设备的进场。在各项准备工作完全做好的情况下，开始组织设备的进场和吊装工作。2吊装前的准备工作吊装前，必须做好全面仔细的检查核实工作。检查设备安装基准标记、方位线标记是否正确；检查材料码放、装斗或吊耳等是否符合吊装要求。3吊装索具的系接必须牢固，使用的吊具应符合标准，在挂钩作业时要索紧、栓牢，并采取防滑、防脱扣措施，在确认无误前方可吊装作业。 4试吊。试吊前检查确认；吊装总指挥进行吊装操作交底；布置各监察岗位进行监察的要点及主要内容；起吊放下进行屡次试验，使各局部具有协调性和平安性；复查各部位的变化情况等。 5吊运就位。由总指挥正式下令各副指挥，检查各岗位到岗待命情况，并检查各指挥信号系统是否正常；各岗位汇报准备情况，并用信号及时通知指挥台；正式起吊，使吊 共青城输油管线施工筹备 大型设备吊装专项方案 物离开地面500—800mm时停止，并作进一步检查，各岗位应汇报情况是否正常；正常那么继续起吊。 6设备下落及就位时，应严格按照信号工指示慢放慢落，必要时应有操作工人配合吊装。 3.4大型设备吊装平安保障措施3.4.1机制保障 1坚持持证上岗，杜绝无证上岗作业，组织好高空作业人员上岗作业前的体检工作，严格执行平安生产规章制度和平安操作规程。 2抓好平安技术交底工作，针对施工部位、施工环境、施工特点、设置好醒目的警示牌等平安保护措施，做好施工作业区的平安防范工作。吊装前，应对劳保用品的穿戴情况和平安保护措施的有效性进行检查，并在施工中进行巡查，对发现人为不平安行为物体的不平安因素必须立即采取措施，果断消除并作好平安巡查记录。 3吊装前在布置吊装任务的同时，必须进行平安生产本卷须知的提醒和平安用具的检查。 4吊装前对吊装中所有人员进行逐级的技术交底，使每一个参加吊装作业人员熟悉、了解吊装中的过程及工艺，并使每个人熟悉、明确各自的工作岗位和工作内容，明确所要承担的平安责任。 5大件吊装时，应进行地面的试吊试验过程，检查各部位受力情况及吊装设备的稳定情况有无异常。如一切正常方可进入吊装实施阶段，发现问题立即停下，进行整改。 3.4.2管理措施保障 1在四级以上大风和雨雪天气时应停止高空作业及吊装，雨后作业时应做好防滑等措施工作。霜冻天气吊装作业必须采取（去除霜冻）可靠的防滑措施。结冻天气，应及时去除道路、施工区域积雪、冰冻。汽车及轮胎式机械在冰雪路面行驶应装防滑链。2完成设备低温启动改造和运转期间保温防护措施。吊装设备应提前做好换季保养工作，及时更换柴油、液压油、液压油，水箱注入防冻液。雨、雪天作业时，应保持良好视线并防止起重机各部制动器受潮失效。作业前应检查各部制动器并进行试吊，确认可靠前方可进行作业。在使用过程中操作人员要注意观察和感听吊车有无异常声响。雨、雪及大风天之后，各机械使用前应检查各部结构无变形、连接螺栓无松动。3冬季使用的吊索具，在使用前要认真检查是否有脆裂现象，在气温低于-15℃时，倒链 共青城输油管线施工筹备 大型设备吊装专项方案 的负荷减半；起重机械落钩时，派人监视卷筒钢丝绳是否松脱。起重作业时，应注意物体与地面、物体与物体之间的冻结。吊装时监视高构建筑物与吊车臂杆的平安距离，确保平安施工。 4吊装作业区域应设置警戒线，平安保护绳、网、警示标志等平安防护装置，并派人进行警戒。 5对吊装所使用的吊具、吊索、卡具、平安带等设施要进行认真的计算，并留有足够的平安保险系数（即平安储藏能量）。经过试拉测试前方可投入使用。 6吊装要有固定起重指挥人员，作业时任何人不得干预指挥。地面吊装作业可采用手势、哨声进行指挥，视线遮挡采用对讲机联系方式，作业人员指挥应随时保持联系，使总指挥根据运筹中发生出现的情况，果断指挥，并拿出可发出正确的指令。7吊装过程中如因故暂停，必须立即采取平安措施，并加强现场警戒，尽快排除故障，投入运行，工件不得长时间处于悬吊状态。所有参加吊装相关单位应分工明确到人，相应配合，工作中如变更原定方案时及时反映主管部门等待指令，不得擅自改动，防止违章操作，发生事故。 3.4.3汽车吊使用本卷须知 1起重机行驶和工作的场地应平坦坚实，保证在工作时不沉陷，不得在倾斜的地面行驶和作业，视其土质的情况，起重机的作业位置应
