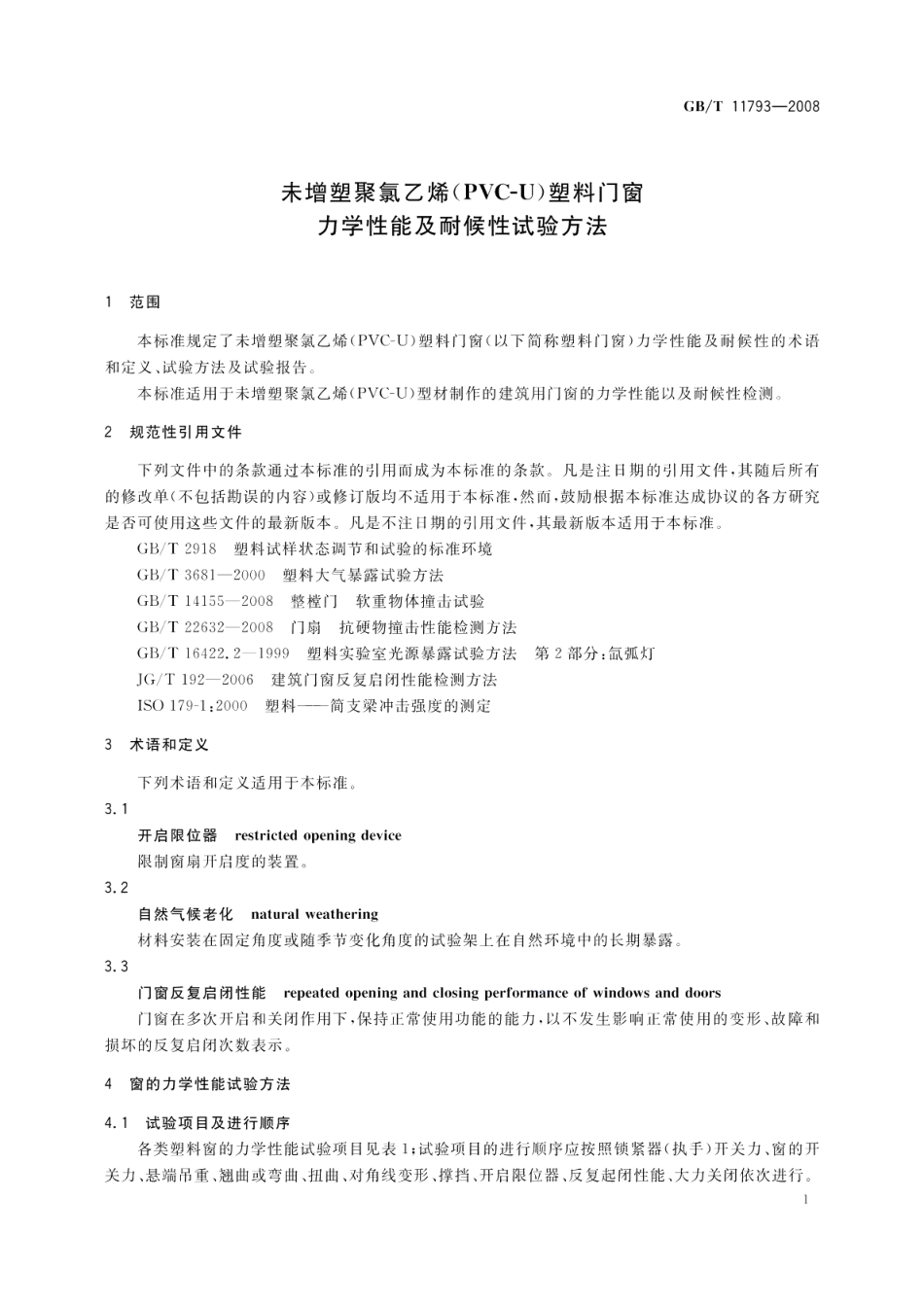

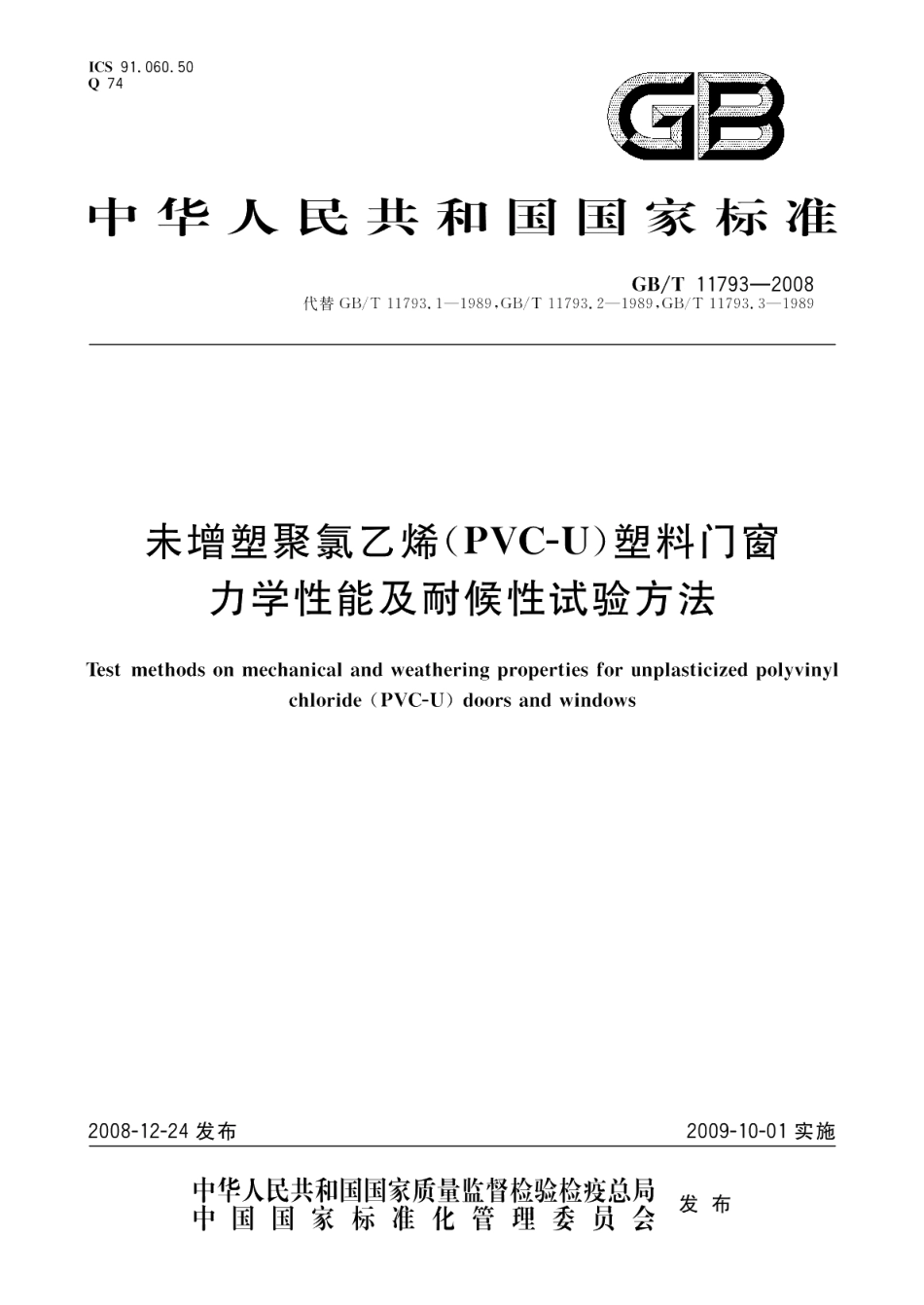

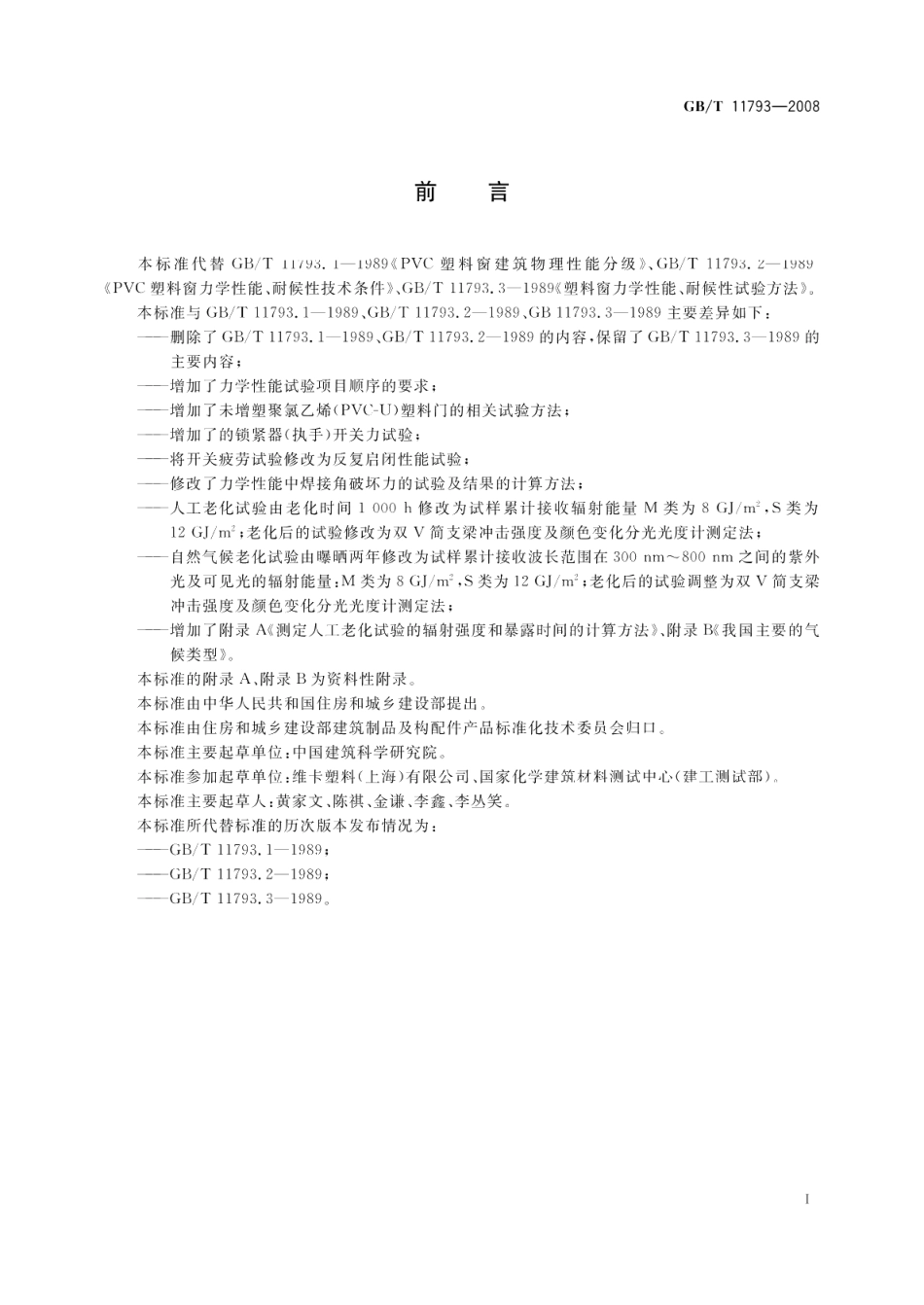

ICS91.060.50074中华人民共和国国家标准GB/T11793一2008代替GB/T11793.1一1989，GB/T11793.2-1989,GB/T11793.3-1989未增塑聚氯乙烯(PVC-U)塑料门窗力学性能及耐候性试验方法Test methods on mechanical and weathering properties for unplasticized polyvinylchloride(PVC-U)doors and windows2008-12-24发布2009-10-01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会GB/T11793-2008前言本标准代替GB/T11193.1一1989PVC塑料窗建筑物理性能分级、GB/T11793.2一1989PVC塑料窗力学性能、耐候性技术条件、GB/T11793.3一1989塑料窗力学性能、耐候性试验方法。本标准与GB/T11793.1一1989、GB/T11793.2一1989.GB11793.3一1989主要差异如下：删除了GB/T11793.1一1989、GB/T11793.2-1989的内容，保留了GB/T11793.3一1989的主要内容：增加了力学性能试验项目顺序的要求：增加了未增塑聚氯乙烯(PV(-U)塑料门的相关试验方法：增加了的锁紧器（执手）开关力试验：将开关疲劳试验修改为反复启闭性能试验：修改了力学性能中焊接角破坏力的试验及结果的计算方法；人工老化试验由老化时间1000h修改为试样累计接收辐射能量M类为8GJ/m,S类为12GJ/2:老化后的试验修改为双V简支梁冲击强度及颜色变化分光光度计测定法：自然气候老化试验由曝晒两年修改为试样累计接收波长范围在300nm800nm之间的紫外光及可见光的辐射能量：M类为8GJ/m,S类为12G/m:老化后的试验调整为双V简支梁冲击强度及颜色变化分光光度计测定法：增加了附录A测定人工老化试验的辐射强度和暴露时间的计算方法、附录B我国主要的气候类型。本标准的附录A、附录B为资料性附录。本标准由中华人民共和国住房和城乡建设部提出。本标准由住房和城乡建设部建筑制品及构配件产品标准化技术委员会归口。本标准主要起草单位：中国建筑科学研究院。本标准参加起草单位：维卡塑料（上海）有限公司、国家化学建筑材料测试中心（律工测试部）。本标准主要起草人：黄家文、陈祺、金谦、李鑫、李丛笑。本标准所代替标准的历次版本发布情况为：GB/T11793.1-1989:GB/T11793.2-1989:GB/T11793.3-1989GB/T11793-2008未增塑聚氯乙烯(PVC-U)塑料门窗力学性能及耐候性试验方法1范围本标准规定了未增塑聚氯乙烯(PVC-U)塑料门窗（以下简称塑料门窗）力学性能及耐候性的术语和定义、试验方法及试验报告。本标准适用于未增塑聚氯乙烯(PVCU)型材制作的建筑用门窗的力学性能以及耐候性检测。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2918塑料试样状态调节和试验的标准环境GB/T3681一2000塑料大气暴露试验方法GB/T14155一2008整樘门软重物体撞击试验GB/T22632一2008门扇抗硬物撞击性能检测方法GB/T16422.2一1999塑料实验室光源暴露试验方法第2部分：氙弧灯JG/T192一2006建筑门窗反复启闭性能检测方法IS0179-1:2000塑料一简支梁冲击强度的测定3术语和定义下列术语和定义适用于本标准。3.1开启限位器restricted opening device限制窗扇开启度的装置。3.2自然气候老化natural weathering材料安装在固定角度或随季节变化角度的试验架上在自然环境中的长期暴露。3.3门窗反复启闭性能repeated opening and closing performance of windows and doors门窗在多次开启和关闭作用下，保持正常使用功能的能力，以不发生影响正常使用的变形、故障和损坏的反复启闭次数表示。4窗的力学性能试验方法4.1试验项目及进行顺序各类塑料窗的力学性能试验项目见表1：试验项目的进行顺序应按照锁紧器（执手）开关力、窗的开关力、悬端吊重、翘曲或弯曲、扭曲、对角线变形、撑挡、开启限位器、反复起闭性能、大力关闭依次进行。1GB/T11793-2008表1各类塑料窗的力学性能试验项目平开窗悬转窗推拉窗检测项目垂直轴滑轴左右上下上悬窗下悬窗中悬窗立转窗内开外开平开窗推拉窗推拉窗锁紧器(执手)开关力窗的开关力悬端吊重翘曲或弯曲变形扭曲对角线变形撑挡开启限位器反复启闭性能大力关闭焊接角破坏力注：表中符号“”表示需要检测的项目，符号“一”表示不需检测的项目4.2试验装置塑料窗的力学性能试验装置如下：)窗试件的固定装置：能保证窗体竖直、稳定地被固定，不会因为试样上施加外力而发生任何方向的位移，并不应妨碍窗扇开关方向的自由度；b)加力和测力装置：除特殊说明外，加力装置应保证试验负荷能连续无冲击施加在试样上，并能保持设定值，其力值准确度不低于0.5级，满量程不应超过1000N,测力装置示值精度为1N:)测量位移（变形）的装置，包括位移测定器及使其定位的装置：位移测量过程中测量装置本身不会发生任何方向的位移，测量装置不应对试样施加影响试验结果的外力，测量精度不低于0.1mm,并具有试验数据实时记录功能；d)窗的反复启闭性能试验装置：应满足JG/T192一2006中第五章的规定：)焊接角破坏力测定装置：力值测量精度为士1%，测量范围为0kN20kN,能保证试验负荷能以50mm/min5mm/min的速度平稳、连续、无冲击地施加到试样上：并能显示记录试样破坏前（含破坏时）的能承受的最大应力，应具有防止试样破碎飞溅伤人的保护装置。4.3试样4.3.1试样的工艺及规格要求如无特殊说明，不应附加多余的零配件，或采用特殊的组装工艺：试样的规格型号和镶嵌方式应符2GB/T11793-2008合有关的标准或设计要求。4.3.2试样制备试样采用3樘相同规格、型号的成品塑料窗；焊接角应从未进行镶嵌工艺的半成品窗框、扇的焊接件上用机加工的方式取得相同规格、型号的5个试件。4.3.3状态调节试样应放置在1828间进行状态调节至少24h后，然后再进行各项性能试验。4.4试验项目4.4.1锁紧器（执手）开关力试验4.4.1.1原理测量实际使用条件下，锁紧器或执手的开启力值。4.4.1.2试验步骤在锁紧器的手柄上，距其转动轴心100m处，挂一个量程为0N150N的测力弹簧秤，沿垂直手柄的运动方向以顺或者逆时针方向加力，直到手柄移动使门扇松开或者紧闭，记录测量过程中所显示的最大力值，取3樘试样中试验数值的最大值，作为锁紧器（执手）的开力或关力。4.4.2窗的开关力试验4.4.2.1原理测量实际使用条件下，移动窗扇的所需要的力值4.4.2.2试验步骤打开窗扇的锁闭装置，使用带有最大示值功能、示值精度为1N的弹簧秤，钩住窗的执手处，用手通过弹簧秤拉动窗扇，使其开启或关闭，读取开启或关闭过程弹簧秤显示的最大读数：取3樘试样中试验数值最大值作为本试验的结果。4.4.3悬端吊重试验4.4.3.1原理悬端吊重试验是测定开着的窗户在受到外加垂直荷载作用时的性能4.4.3.2试验步骤在开启角度为90土5的窗扇自由端的扇框型材中心线上，施加500N的垂直向下负荷，保持5s后立即卸荷，卸荷60后，记录窗扇自由端扇框型材中心线上测试点的位置初始读数I,读数精确到0.01mm.进行第二次加荷(500N),保持60s。记录此时的测试点的读数L1,立即卸荷，60s后，记录测量仪器上的读数【单位均为mm,检查窗户开关功能是否正常，并记录。4.4.3.3结果和表示负载变形按式(1)计算、残余变形按式(2)计算：负载变形=L,一L。44444(1）残余变形=L一L如式中：L。一测试点的位置初始读数，单位为毫米(mm):L,一第二次加荷60s时，测试点的读数，单位为毫米(mm):L2一第二次加荷并卸荷60s后测试点的读数，单位为毫米(mm)。4.4.4翘曲或弯曲变形试验4.4.4.1原理翘曲或弯曲变形试验是模拟窗扇的一角被卡住时，强行开窗或人依靠在打开着的窗扇上以及受风力时，窗扇产生变形的情况。4.4.4.2试验步骤各类塑料窗的翘曲或弯曲变形试验步骤如下：)平开窗及悬窗的翘曲变形是将窗扇的锁闭打开，并使窗扇的一角卡住。在窗扇执手处施加3
