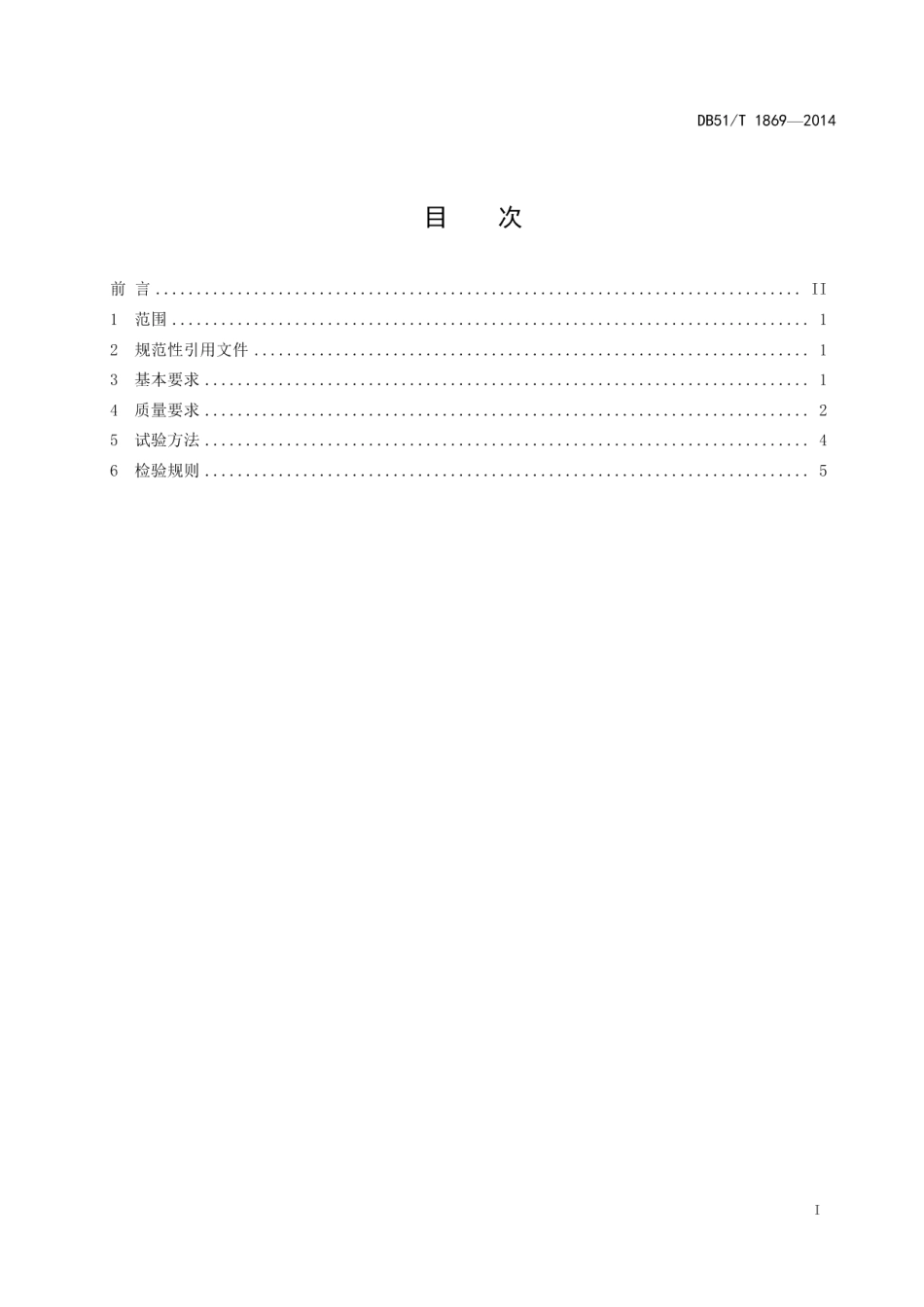

DB51/T18692014目次前言1范围2规范性引用文件3基本要求.14质量要求25试验方法.。46检验规则5IDB51/T18692014内燃机直联高速离心泵质量评价技术规范1范围本标准规定了内燃机直联高速离心泵质量评价的基本要求、质量要求、检侧方法、检验规则。本标准适用于标定功率不大于5.89kW,标定转速为3600r/min及以上的小型汽油机或标定功率不大于11.03kW,标定转速为3000r/min及以上的轻小型柴油机直联高速离心泵（以下简称泵）的质量评定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1859往复式内燃机辐射的空气噪声测量工程法及简易法GB2828逐批检查计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(IS02859-1:1999,IDT)GB/T3216-2005回转动力泵水力性能验收试验1级和2级(IS09906:1999,M0D)GB9239.1-2006机械振动恒态（刚性）转子平衡品质要求G邱/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则GB10395.8农林拖拉机和机械安全技术要求第8部分排灌泵和泵机组GB10396农业拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则GB/T13006离心泵、混流泵和轴流泵汽蚀余量GB/T13306标牌GB14097中小功率柴油机噪声限值GB15739小型汽浊机噪声限值GB/T24673-2009小型汽油机直联高速离心泵GB/T26116-2010内燃机共轴泵武验方法JB/T4297泵产品涂漆技术条件JB/T6664(所有部分)自吸泵JB/T6665-2007轻小型柴油机-泵直联机组3基本要求3.1质量评价所需的文件资料泵在进行质量评价时，应提供的文件资料包括：a)产品确认表：b)产品执行标准：c)产品使用说明书：d)三包凭证：e)样机照片，沿样机前、后及左、右45各一张：1DB51/T1869-2014f)发动机合格证。3.2主要技术参数核对与测量样机应提供表1规定的技术参数，并与实际测量值核对。表1产品确认表项目单位技术参数型号/型式外形尺寸（长宽高）mm流量m/h扬程m整机参数总效率（或燃油消耗率）%转速r/min规定自吸高度m规定自吸时间必需汽蚀余量m质量kg型号名称型式/配套动力标定功率kw标定转速r/min3.3试验条件3.3.1试验环境及介质应符合GB/T24673-2009中4.1.2或JB/T6665-2007中4.1.2的规定。3.3.2泵配套动力机的功率备用系数应为1.11.4。3.3.3试验用燃油和海消油应符合产品使用说明书或相关标准的要求。3.3.4试验时，应对被试机组进行充分预热或磨合，并达到正常工作状态。3.4主要仪器设备要求试验前应对所使用的仪器设备进行检定或校准，并保证其在有效期内。仪器设备的量程、准确度应符合GB/T26116-2010的规定。4质量要求4.1一般要求4.1.1总要求4.1.1.1泵应按经规定程序批准的图样和技术文件制造。4.1.1.2泵的结构型式应符合GB/T24673-2009中3.1或JB/T6665-2007中3.1的规定4.1.1.3泵的机架应有足够的强度，并有减震装置。4.1.1.4叶轮应可靠地固定在轴上，不得产生相对于轴的轴向和圆周方向的移动。2
