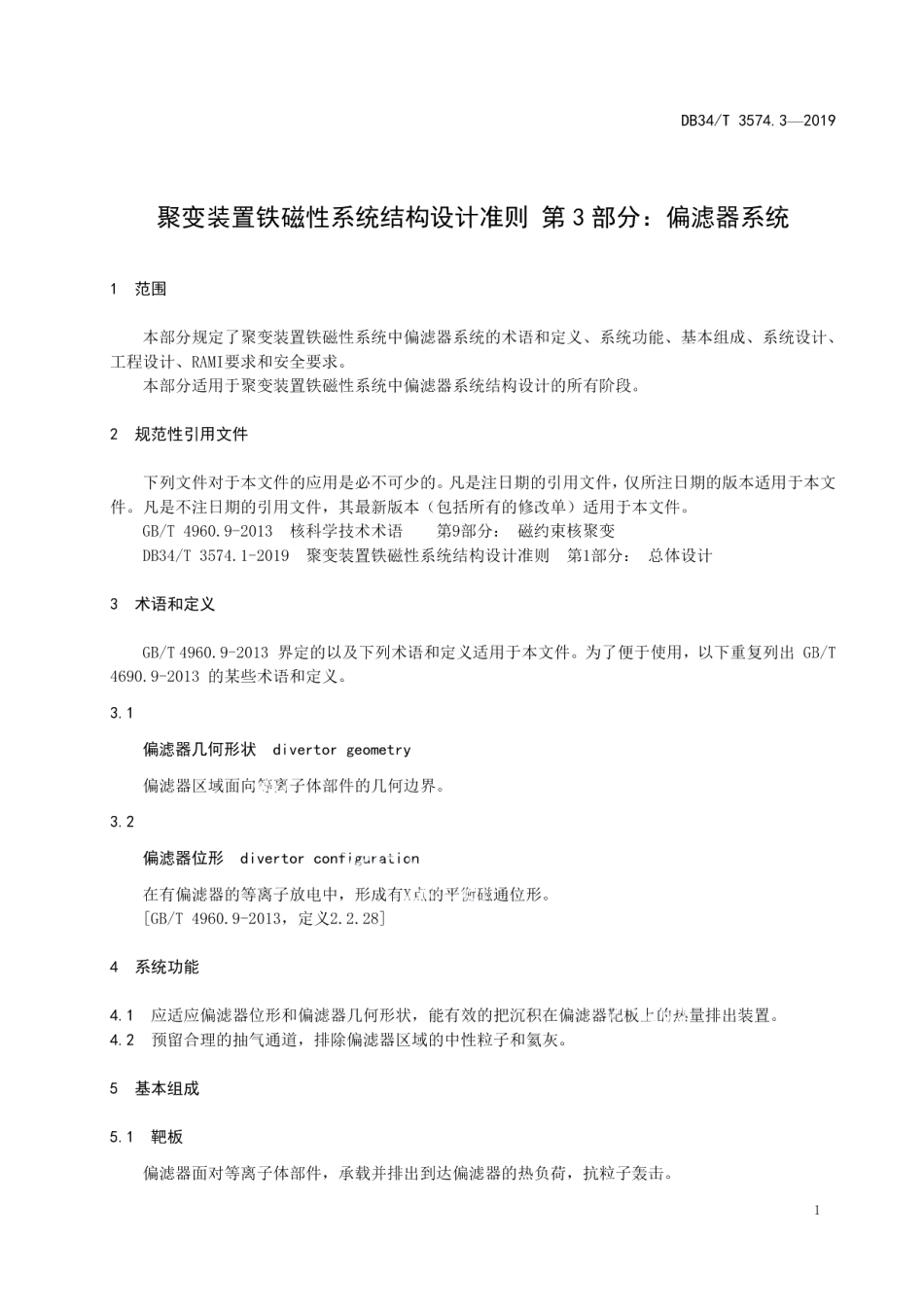

ICS27.120.10F61DB34安徽省地方标准DB34/T3574.32019聚变装置铁磁性系统结构设计准则第3部分：偏滤器系统Structural design criteria of ferromagnetic system for fusion devicePart 3:Divertor system2019-12-25发布2020-01-25实施安徽省市场监督管理局发布DB34/T3574.3-2019聚变装置铁磁性系统结构设计准则第3部分：偏滤器系统1范围本部分规定了聚变装置铁磁性系统中偏滤器系统的术语和定义、系统功能、基本组成、系统设计、工程设计、RAMI要求和安全要求。本部分适用于聚变装置铁磁性系统中偏滤器系统结构设计的所有阶段。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4960.92013核科学技术术语第9部分：磁约束核聚变DB34/T3574.1-2019聚变装置铁磁性系统结构设计准则第1部分：总体设计3术语和定义GB/T4960.9-2013界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出GB/T4690.9-2013的某些术语和定义。3.1偏滤器几何形状divertor geometry偏滤器区域面向等离子体部件的几何边界。3.2偏滤器位形divertor configuration在有偏滤器的等离子放电中，形成有X太的平衡滋通位形。GB/T4960.9-2013,定义2.2.284系统功能4.1应适应偏滤器位形和偏滤器几何形状，能有效的把沉积在偏滤器记板上的热量排出装置。4.2预留合理的抽气通道，排除偏滤器区域的中性粒子和氦灰。5基本组成5.1靶板偏滤器面对等离子体部件，承载并排出到达偏滤器的热负荷，抗粒子轰击。1
