建筑固废再生作道路材料应用技术规程 第3部分：路面基层 DB34T 4098.3-2022.pdf

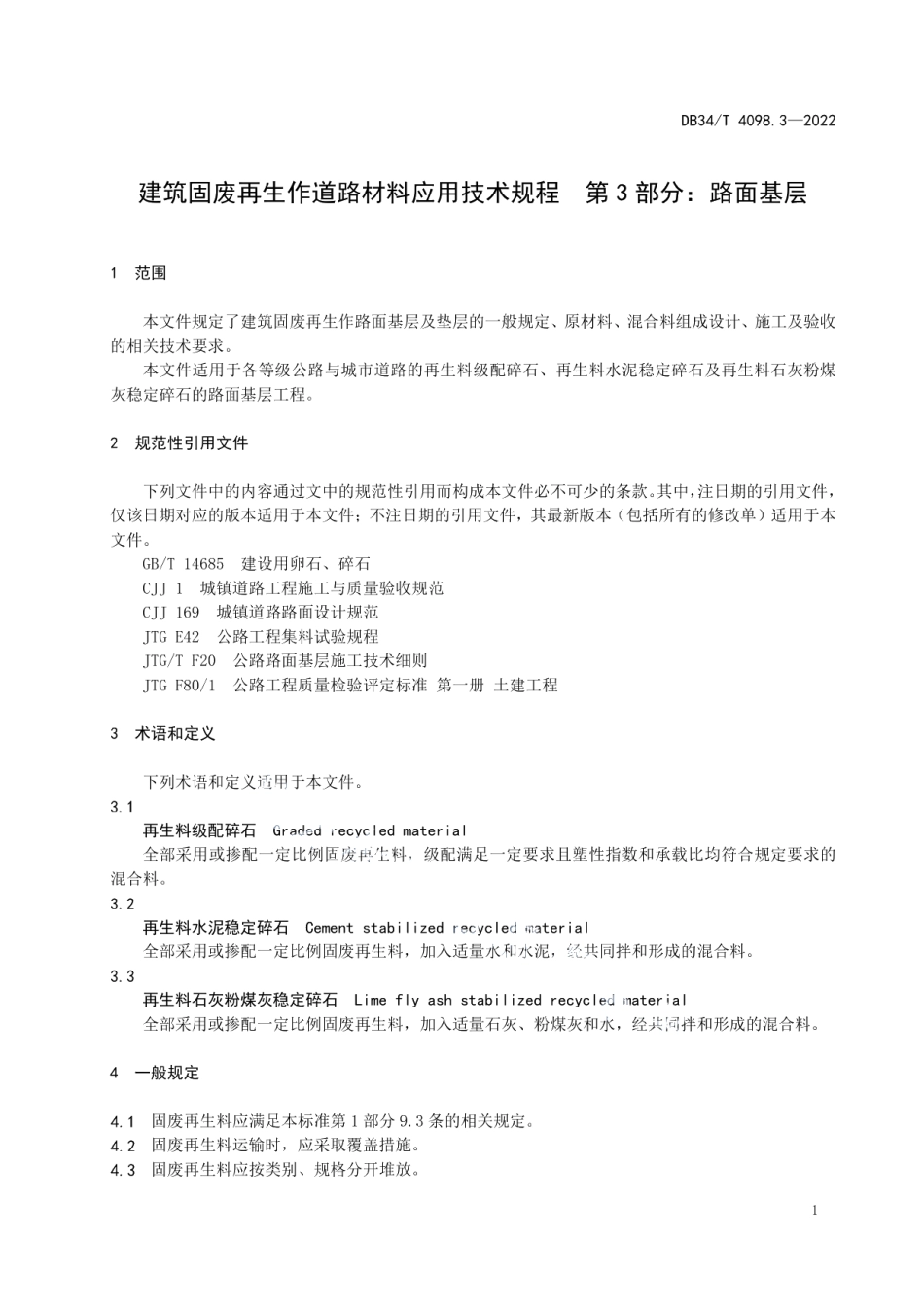

DB34/T4098.3-2022表3再生细集料技术要求项目技术要求试验方法砂当量(%)40JTG E42 T 0334有机质含量(%)2JTG E42 T 01510.075mm以下材料的塑性指数17JTG E42 T 0118泥块含量(%)3JTG E42 T 00356再生料级配碎石6.1原材料6.1.1再生料级配碎石宜用于垫层，再生粗集料的技术指标应不低于本文件表1中C级要求，再生细集料技术指标应不低于表3中的要求。6.1.2垫层用再生粗集料公称最大粒径应不大于37.5mm。6.1.3再生料级配碎石垫层CBR不小于40%。6.2混合料组成设计6.2.1应采用重型击实或振动成型试验方法，确定再生料级配碎石最佳含水率和最大干密度。6.2.2再生料级配碎石垫层级配范围宜符合表4的规定。表4再生料级配碎石垫层的推荐级配范围(%)筛孔尺寸(mm)37.531.519.09.54.752.360.60.075通过质量百分率(%)1008310054842959174511356-210106.2.3再生料级配碎石用作排水垫层时，0.075mm筛孔通过率不超过5%，不满足要求时，宜掺配天然集料调整。6.2.4如固废再生料的级配不能满足要求，可通过掺加天然集料，使其级配符合表4的规定。6.3施工工艺6.3.1施工前及施工过程中，原材料发生变化时，应重新进行混合料组成设计。6.3.2拌和前宜采用喷洒设备对再生料洒水闷料612h。6.3.3再生料级配碎石生产含水率应依据配合比设计结果确定，天气炎热或运距较远时，再生料级配碎石含水率宜高于最佳含水率12个百分点。6.3.4再生料级配碎石垫层用于公路时压实度应不小于97%；于城市道路时压实度应不小于95%。6.3.5再生料级配碎石拌和工艺宜采用集中厂拌，摊铺工艺采用摊铺机摊铺。集中厂拌法施工工艺流程见图1。
