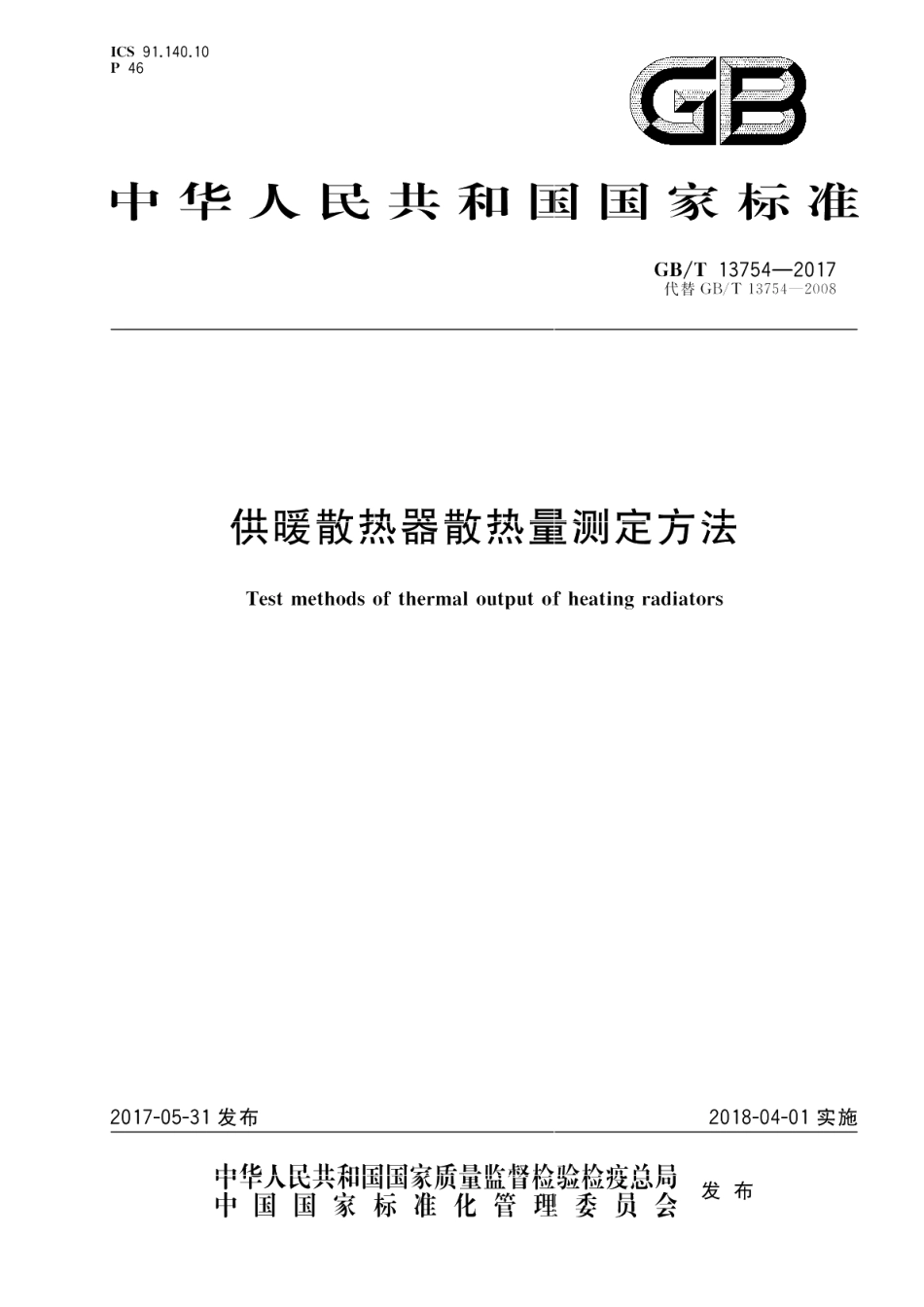

供暖散热器散热量测定方法 GBT 13754-2017.pdf

GB/T13754-2017供暖散热器散热量测定方法1范围本标准规定了供暖散热器（以下简称散热器）散热量测定的术语和定义、符号与单位、测试样品的选择、测试系统配置和测试方法及测试报告。本标准适用于热媒为水（热媒温度低于当地大气压力下水的沸点温度）的散热器标准散热量的测定：测试样品的标准散热量不宜小于400W,且不宜大于2600W。本标准不适用于自带热源散热器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T16803采暖、通风、空调、净化设备术语GB/T50155供暖通风与空气调节术语标准3术语和定义GB/T16803和GB/T50155界定的以及下列术语和定义适用于本文件。3.1组装式散热器sectional heating radiators生产和销售时都以同样形式的待组装单元出现，并可将这些单元组装成一个整体的散热器。3.2标准散热器master radiator各检测实验室规定的用于验证测试装置重复性的散热器。3.3湿换热面wet heating surface(primary heating surface)散热器中总是与热媒（水或蒸汽）相接触的换热表面，也称一次换热面。3.4干换热面dry heating surface(secondary heating surface)散热器中仅与空气相接触的换热表面，也称二次换热面。3.5散热器类type of heating radiators具有类似构造，当高度或长度变化时，散热器的横断面保持不变，或在不影响热媒侧的情况下，散热器干换热面仅有一个特征尺寸（如板式散热器对流片的高度）发生系统性的变化，并至少包含3种以上散热器型号的一类散热器。3.6高度变化范围range of heights同一散热器类中，散热器最大高度和最小高度的差值。
