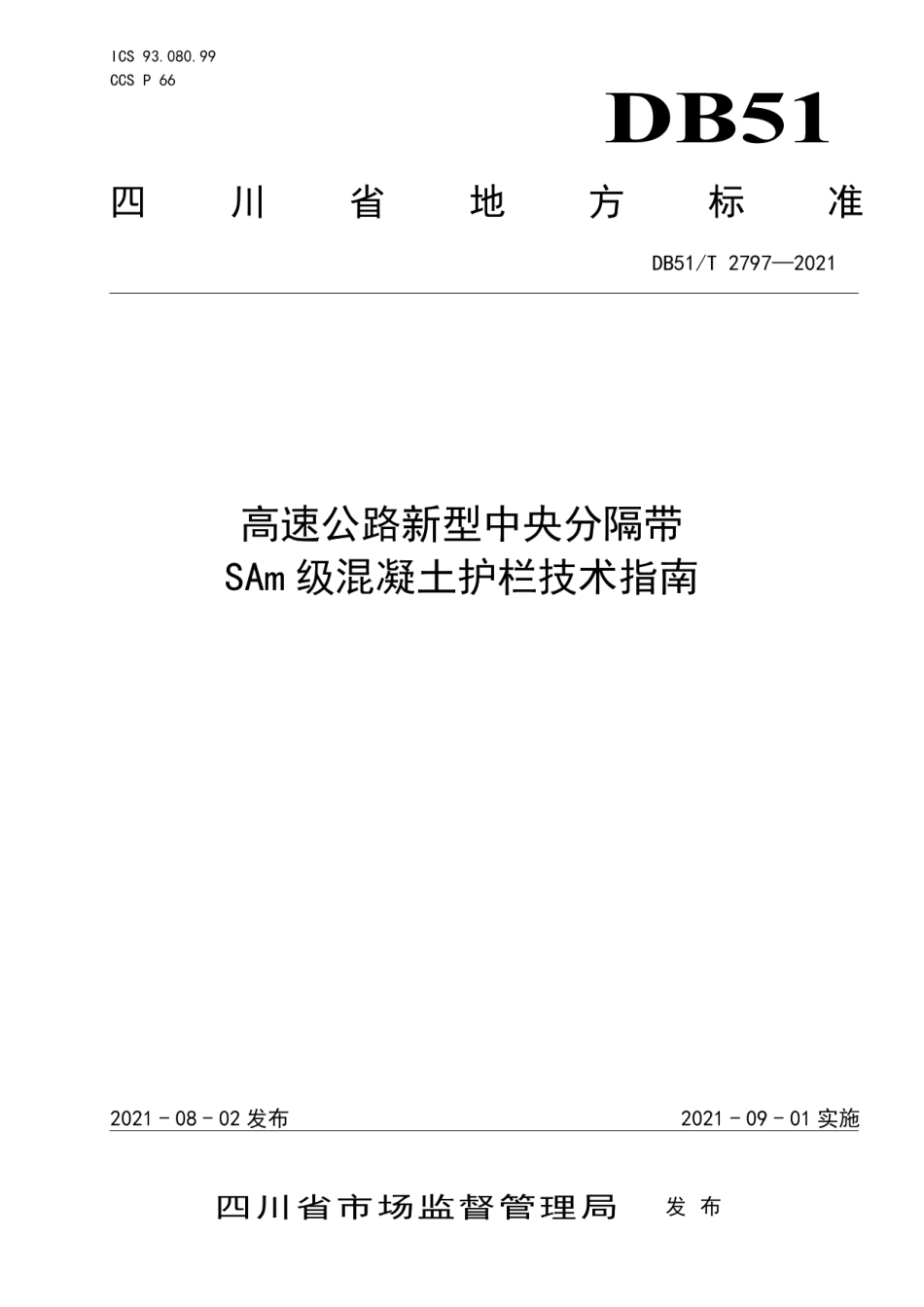

DB51T 2797-2021 高速公路新型中央分隔带SAm级混凝土护栏技术指南.pdf

DB51/T2797-2021高速公路新型中央分隔带SAm级混凝土护栏技术指南1范围本文件规定了四川省内高速公路新型SAm级分设式混凝土护栏的组成与设置、材料要求、加工要求、安装及验收要求，主要作为设计施工指南使用。本文件适用于四川区域范围内新建和改扩建高速公路项目，整体式路基段的中央分隔带拟采用新型SAm级分设式混凝土护栏的情况；其他等级公路、机场、港口、城市道路等可根据需要参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T700碳素结构钢GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T6728结构用冷弯空心型钢GB/T17642土工合成材料非织造布复合土工膜GB/T18226公路交通工程钢构件防腐技术条件GB23441自粘聚合物改性沥青防水卷材GB/T50214组合钢模板技术规范JT/T518公路工程土工合成材料土工膜JTGB01-2014公路工程技术标准JTGB05-01-2013公路护栏安全性能评价标准JTGD81-2017公路交通安全设施设计规范JTGF71公路交通安全设施施工技术规范JTGF80/1-2017公路工程质量检验评定标准JTG/TD81-2017公路交通安全设施设计细则JTG/T3650公路桥涵施工技术规范3术语与定义下列术语和定义适用于本文件。3.1新型中央分隔带SAm级混凝土护栏指在参照现行行业标准规定的结构样式基础上进行了优化，并通过了实车足尺碰撞试验的验证，各项指标满足公路护栏安全性能评价标准(JTGB05-01-2013)的要求，其防撞能力达到了五(SA)级（防护能量400千焦）的分设式中央分隔带混凝土护栏。
