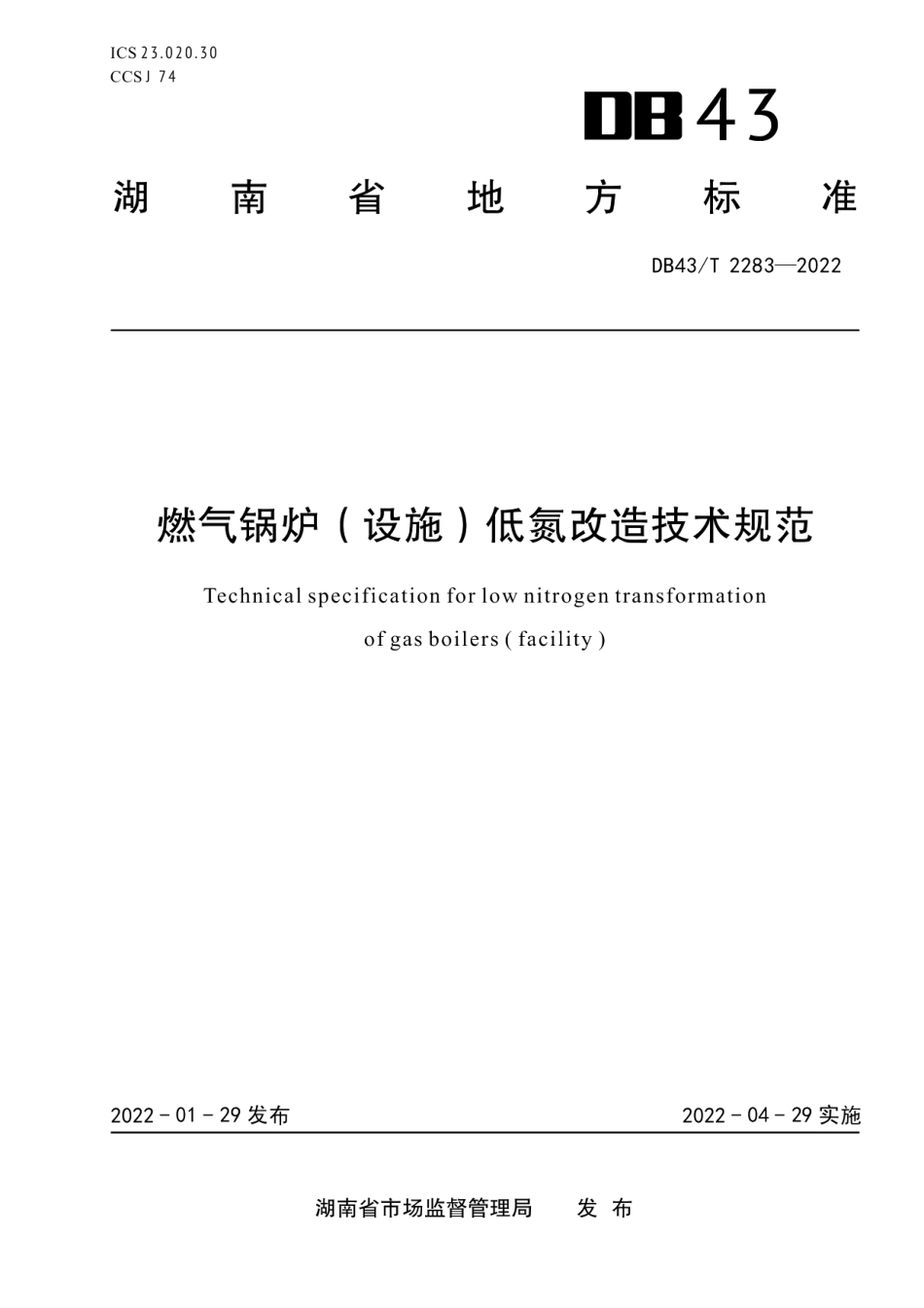

DB43T 2283-2022 燃气锅炉（设施）低氮改造技术规范.pdf

DB43/T2283-2022NOx的生成。3.6水冷预混燃烧技术water-cooled premixed combustion采用高传热系数的水冷管束组成燃烧器头部，混合气体通过水冷管束间的狭缝喷出燃烧，水冷管束在火焰根部将预混火焰产生的高温迅速带走，有效降低燃烧区温度，可有效抑制NOx的生成。3.7低 low nitrogen transformation通过采用整体更换低氮燃气锅炉（设施）、更换低氮燃烧器、末端脱硝等方式，有效降低氮氧化物排放的污染治理工程。4基本要求4.1根据改造的技术要求和其他需求，结合原设备受热面尺寸（炉膛直径和深度）、背压等参数，合理选择改造方案；宜采用整体更换燃气锅炉（设施）、更换低氮燃烧器、末端脱硝等方式进行。4.2整体更换燃气锅炉（设施）的低氮改造可选择水冷预混燃烧技术、分级燃烧技术、烟气外循环技术、烟气内循环技术、全预混表面燃烧技术。4.3燃气锅炉（设施）投运时间较短且受热面积可以满足改造要求时，宜采用只更换燃烧器的方案；特种设备目录范围内的锅炉低氮改造宜选择分级燃烧技术与烟气外循环两种技术相结合的燃烧器；由锅炉使用单位选配燃烧器的，燃烧器应符合锅炉制造单位的配置技术要求，并由锅炉制造单位提供确认证明。4.4末端脱硝主要适用额定蒸发量在20蒸吨以上的燃气锅炉，且宜配合低氮燃烧器使用，同时应注意液氨的安全和排放。4.5燃气锅炉（设施）燃烧器的结构不能与低氮燃烧技术匹配的，不应利用现有燃烧机自身结构进行改造。4.6额定蒸发量在1蒸吨（含1蒸吨）以上的在用燃气锅炉（设施）不应采用全预混表面燃烧技术进行改造。4.7中心回燃锅炉（设施）不宜采用更换燃烧器的改造方式。4.8燃气锅炉（设施）低氮燃烧器的更换、改造和调试工作，应由燃烧器制造单位或其直接授权的施工单位负责。对采取授权方式的，燃烧器制造单位应出具正式的授权文书并承担相应的安全责任。改造工作应由专业人员严格按照设备制造单位提供的技术文件和施工图纸进行施工。燃烧器制造商或其授权的单位在改造完成后应对使用单位管理及操作人员进行相关培训。4.9燃气锅炉改造所用低氮燃烧器应具有型式试验证书和型式试验报告且燃烧器型号在证书覆盖范围内，燃烧器额定功率应与锅炉出力相匹配。4.10特种设备目录范围内的燃气锅炉低氮改造工作还应符合相关法律法规的要求。4.11特种设备目录范围内的燃气管道施工应由具备相应资质的单位进行。4.12燃气锅炉（设施）房应安装燃气泄漏报警装置，且应经具备相应资质的机构检定合格。5改造技术要求5.1多台燃气锅炉（设施）并列布置且共用一根总烟道的，应在分支烟道设置有可靠限位装置的烟气挡板并标明开关方向和开度指示。5.2燃气锅炉（设施）房内应保持清洁，风机叶片和燃烧头稳焰盘及电气部件上不应有灰尘吸附。2
