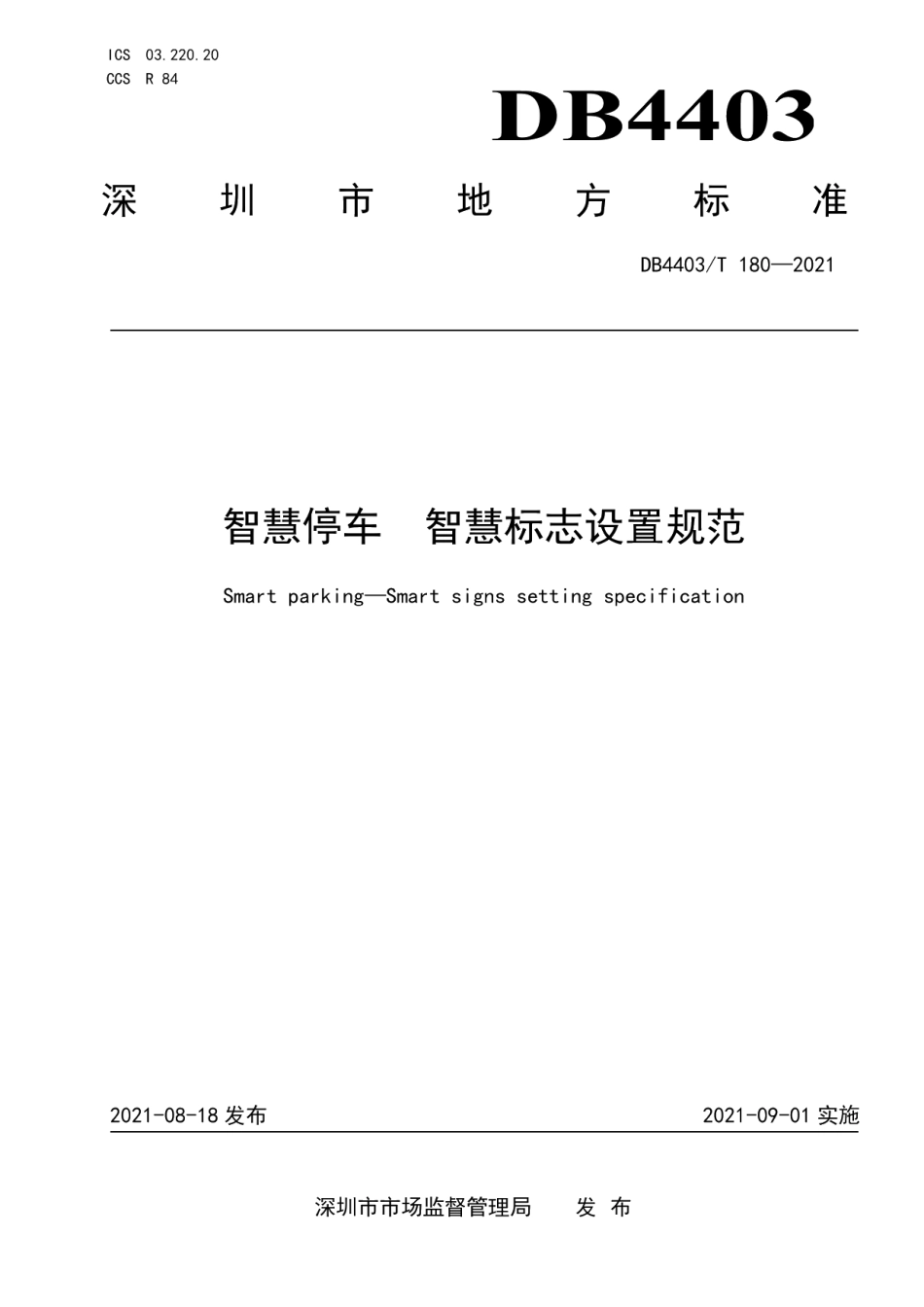

DB4403T 180-2021 智慧停车 智慧标志设置规范.pdf

DB4403/T1802021以射频、磁性、红外线等非接触式感应方式传达信息的标志。3.7标志引导管理系统sign guidance system对停车库（场）内标志进行信息化管理的系统。4设置原则4.1基本原则4.1.1停车库（场）标志设置应符合GB/T15566和DB4403/T54一2020的规定。4.1.2连续性原则：应保证不同的车流流向之间的标志信息的连续性，在考虑流向内部导向的同时，还应提供到达该流向以及周边流向的信息。4.1.3规律性原则：在车流流向内重点节点位置（如入口、路线上的分岔点或汇合点等）都应设置相应的标志，并应通过标志的设置，对所有可能的目的地以及到达每个目的地的最短或最适合的路线进行引导。注：包括在停车库（场）设计图相应场景节点位置进行表示。4.1.4一致性原则：流向间连接、转换的导向设置应采用一致的规则，以利于转换和过渡。4.2智慧化原则4.2.1实时性原则：标志信息内容应能实时显示，显示数据应与相应的标志引导系统进行实时交互。4.2.2动态性原则：标志的应用应随着环境变化、业务流程及场景变换、人行和车行的动态变化进行动态规划或调整。4.2.3实用性原则：标志引导系统应对应停车业务流程，自动进行标志信息变换，合理引导车行或人行秩序。注：停车业务流程包括车辆驾驶员寻车、寻位的过程。5设置要求5.1基本要求5.1.1基于停车库（场）投入建设的基础设备、消防设施设备、交通管理设施、实体防范设施、技术防范系统及其他智能化系统等，规划和设计适于停车库（场）的各项业务流程的标志，应构建完整的车行和人行导向标志引导系统，并符合DB4403/T54-2020中第6章的要求。5.1.2停车相关的各类智能化系统人机交互界面中应用的各类标志应与现场标志保持一致。5.1.3停车库（场）通过智能化系统控制或电气控制的标志，应保证标志在展示时清晰可见，标志本身能清晰传递其表述的含义。5.1.4智能化系统应具备采集其自身控制各类业务应用标志数据并进行存储记录的功能。5.1.5智能化系统控制管理的标志在信息展示时宜在系统中有记录，本系统并具备向相关系统平台交互的数据接口。5.1.6车辆驾驶员从驾车出发进入停车库（场）入口，至经过停车库（场）出口离场所经历的停车流程中，相关的交通管理标志设置应符合DB4403/T54一2020的相关要求。5.1.7充换电设施标志设置应符合GB/T31525的相关要求。5.2标志设置的场景2
