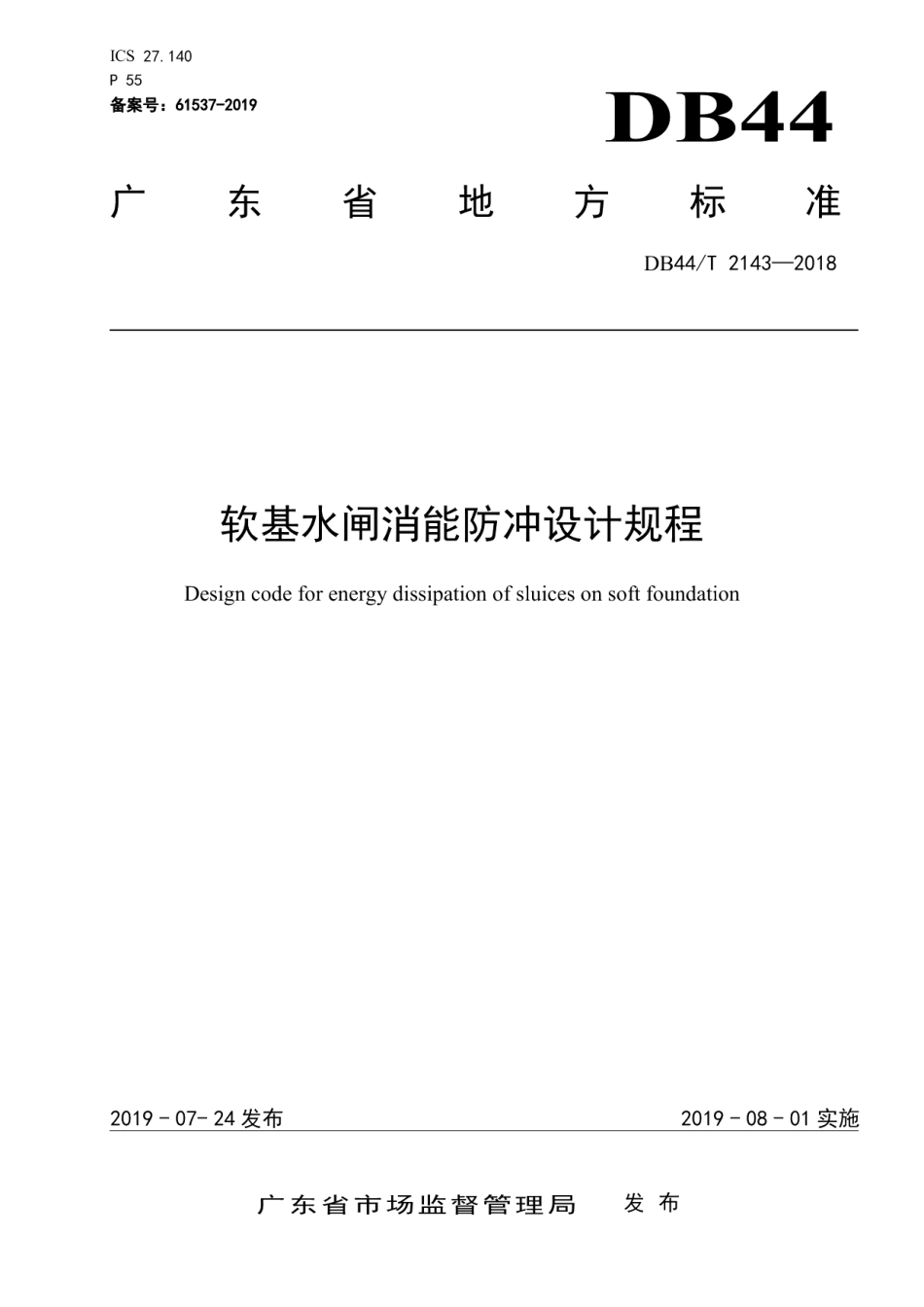

软基水闸消能防冲设计规程 DB44T 2143-2018.pdf

DB44/T2143-2018软基水闸消能防冲设计规程1范围本规程适用于广东省平原、滨海区软基上新建和加固、改建、扩建采用底流式消能的大、中型水闸消能防冲设计。本规程规定了软基水闸消能防冲设计的总则、建筑物级别、闸下水位流量、消能防冲布置、水力设计、结构设计、安全监测和调度运用设计要求。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。SL26水利水电工程技术术语SL155水工（常规）模型试验规程SL252水利水电工程等级划分及洪水标准SL253溢洪道设计规范SL265水闸设计规范SL379水工挡土墙设计规范SL654水利水电工程合理使用年限及耐久性设计规范SL725水利水电工程安全监测设计规范3术语和定义3.1软基soft foundation由冲积或沉积而成的天然含水量大、压性高、抗剪强度低的细粒土地基。3.2底流消能energy dissipation by hydraulic jump利用水跃消除从闸室泄出的急流、将急流转变为缓流与下水流相接的消能方式。3.3防渗铺盖impervious blanket布置在水闸上游、与闸室相接，以增加渗流的渗径长度、减小渗透坡降、防止地基渗透变形并减少渗透流量的水平防渗设施。3.4护坦apron
