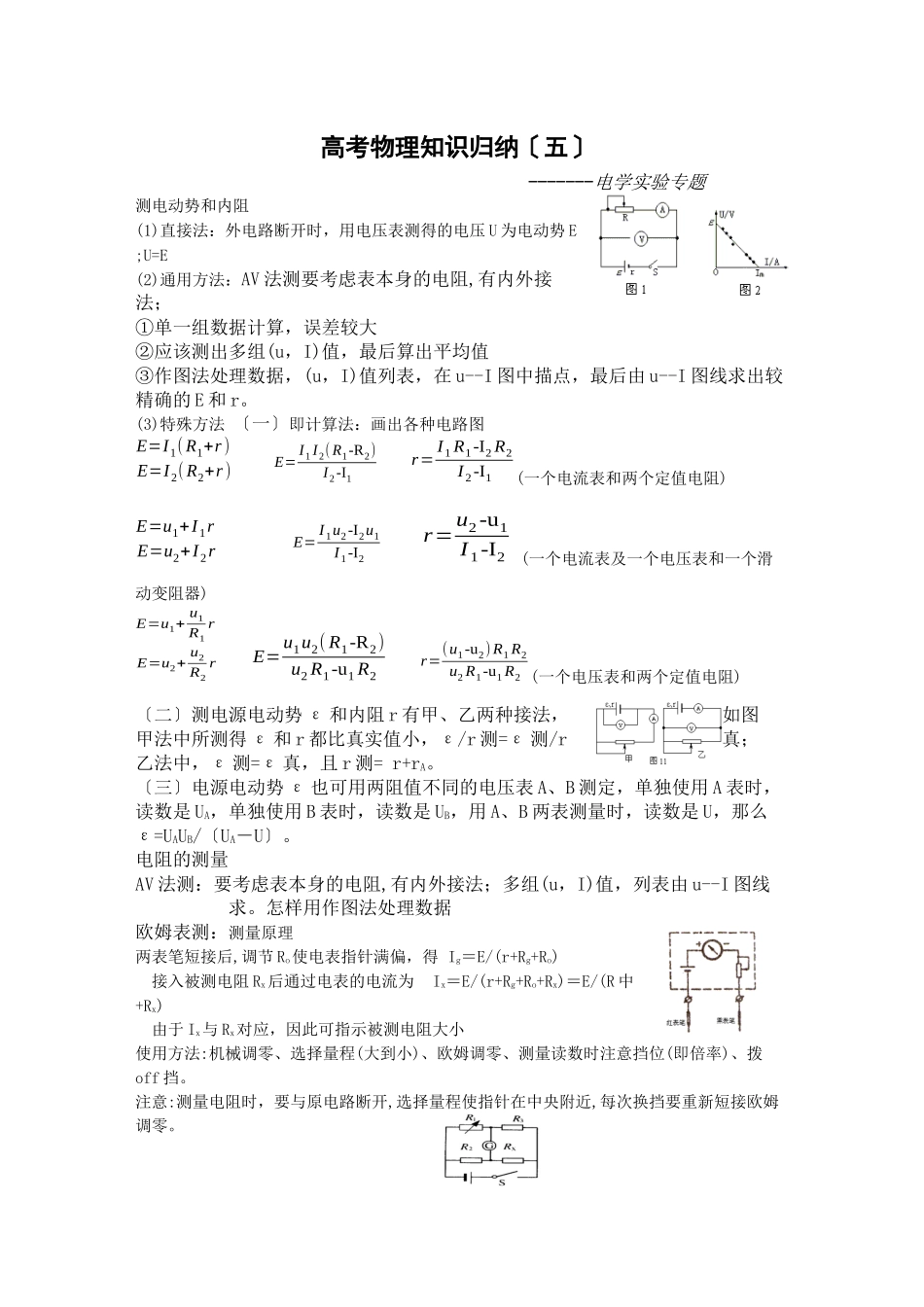

高考物理知识归纳〔五〕 -------电学实验专题 测电动势和内阻 (1)直接法：外电路断开时，用电压表测得的电压U为电动势E ;U=E (2)通用方法：AV法测要考虑表本身的电阻,有内外接法； ①单一组数据计算，误差较大 ②应该测出多组(u，I)值，最后算出平均值 ③作图法处理数据，(u，I)值列表，在u--I图中描点，最后由u--I图线求出较精确的E和r。 (3)特殊方法 〔一〕即计算法：画出各种电路图 (一个电流表和两个定值电阻) (一个电流表及一个电压表和一个滑动变阻器) (一个电压表和两个定值电阻) 〔二〕测电源电动势ε和内阻r有甲、乙两种接法，如图 甲法中所测得ε和r都比真实值小，ε/r测=ε测/r真； 乙法中，ε测=ε真，且r测= r+rA。 〔三〕电源电动势ε也可用两阻值不同的电压表A、B测定，单独使用A表时，读数是UA，单独使用B表时，读数是UB，用A、B两表测量时，读数是U，那么ε=UAUB/〔UA－U〕。 电阻的测量 AV法测：要考虑表本身的电阻,有内外接法；多组(u，I)值，列表由u--I图线求。怎样用作图法处理数据 欧姆表测：测量原理 两表笔短接后,调节Ro使电表指针满偏，得 Ig＝E/(r+Rg+Ro)  接入被测电阻Rx后通过电表的电流为 Ix＝E/(r+Rg+Ro+Rx)＝E/(R中+Rx)  由于Ix与Rx对应，因此可指示被测电阻大小 使用方法:机械调零、选择量程(大到小)、欧姆调零、测量读数时注意挡位(即倍率)、拨off挡。 注意:测量电阻时，要与原电路断开,选择量程使指针在中央附近,每次换挡要重新短接欧姆调零。 电桥法测： G R2 S2 R1 S1 R1 S V R2 半偏法测表电阻： 断s2,调R1使表满偏; 闭s2,调R2使表半偏.那么R表=R2； 一、测量电路( 内、外接法 ) 记忆决调 “内〞字里面有一个“大〞字 类型 电路图 R测与R真比拟 条件 计算比拟法 己知Rv、RA及Rx大致值时 内 A V R大 　 R测==RX+RA > RX 适于测大电阻 Rx > 外 A V R小 　 R测=<Rx 适于测小电阻 RX < 当Rv、RA及Rx末知时，采用实验判断法： 动端与a接时(I1；u1) ，I有较大变化〔即〕说明v有较大电流通过，采用内接法 动端与c接时(I2；u2) ，u有较大变化〔即〕说明A有较强的分压作用，采用内接法 测量电路( 内、外接法 )选择方法有〔三〕 ①Rx与 Rv、RA粗略比拟 ② 计算比拟法 Rx 与 比拟 ③当Rv、RA及Rx末知时，采用实验判断法： 二、供电电路( 限流式、调压式 ) 电路图 电压变化范围 电流变化范围 优势 选择方法 限流 　～E ～ 电路简单 附加功耗小 Rx比拟小、R滑 比拟大， R滑全>n倍的Rx 通电前调到最大 调压 0～E 　0～ 电压变化范围大 要求电压 从0开始变化 Rx比拟大、R滑 比拟小 R滑全>Rx/2 通电前调到最小 以“供电电路〞来控制“测量电路〞：采用以小控大的原那么 电路由测量电路和供电电路两局部组成,其组合以减小误差,调整处理数据两方便 R滑唯一：比拟R滑与Rx 控制电路 Rx<R滑<10 Rx 限流方式 分压接法 R滑≈Rx两种均可，从节能角度选限流 R滑不唯一：实难要求确定控制电路R滑 实难要求：①负载两端电压变化范围大。 ②负载两端电压要求从0开始变化。 ③电表量程较小而电源电动势较大。 有以上3种要求都采用调压供电。 无特殊要求都采用限流供电 三、选实验试材(仪表)和电路, 按题设实验要求组装电路,画出电路图,能把实物接成实验电路,精心按排操作步骤,过程中需要测物理量,结果表达式中各符号的含义. (1)选量程的原那么：测u I,指针超过1/2， 测电阻刻度应在中心附近. (2)方法: 先画电路图,各元件的连接方式(先串再并的连线顺序) 明确表的量程,画线连接各元件,铅笔先画,查实无误后,用钢笔填, 先画主电路,正极开始按顺序以单线连接方式将主电路元件依次串联,后把并联无件并上. (3)本卷须知：表的量程选对,正负极不能接错；导线应接在接线柱上,且不能分叉；不能用铅笔画 用伏安法测小电珠的伏安特性曲线：测量电路用外接法，供电电路用调压供电。 (4)实物图连线技术 无论是分压接法还是限流接法都应该先把伏安法局部接好；即：先接好主电路(供电电路). 对限流电路，只需用笔画线当作导线，从电源正极开始，把电源、电键、滑动变阻器、伏安法四局部依次串联起来即可(注意电表的正负接线柱和量程,滑动变阻器应调到阻值最大处)。 对分压电路，应该先把电源、电键和滑动变阻器的全部电阻丝三局部用导线连接起来，然后在滑动变阻器电阻丝两端之中任选一个接头，比拟该接头和滑动触头两点的电势上下，根据伏安法局部电表正负接线柱的情况，将伏安法局部接入该两点间。 实物连线的总思路 分压〔滑动变阻器的下两个接线柱一定连在电源和电键的两端〕 画出电路图→连滑动变阻器→ 限流〔一般连上一接线柱和下一接线柱〕 〔两种情况合上电键前都要注意滑片的正确位 电表的正负接线柱 →连接总回路： 总开关一定接在干路中 导线不能交叉 微安表改装成各种表：关健在于原理 首先要知：微安表的内阻、满偏电流、满偏电压。 采用半偏法先测出表的内阻；最后要对改装表进行较对。 (1)改为V表：串联电阻分压原理 (n为量程的扩大倍数) (2)改为A表：串联电阻分流原理 (n为量程的扩大倍数) (3)改为欧姆表的原理 两表笔短接后,调节Ro使电表指针满偏，得 Ig＝E/(r+Rg+Ro)  接入被测电阻Rx后通过电表的电流为 Ix＝E/(r+Rg+Ro+Rx)＝E/(R中+Rx)  由于Ix与Rx对应，因此可指示被测电阻大小
