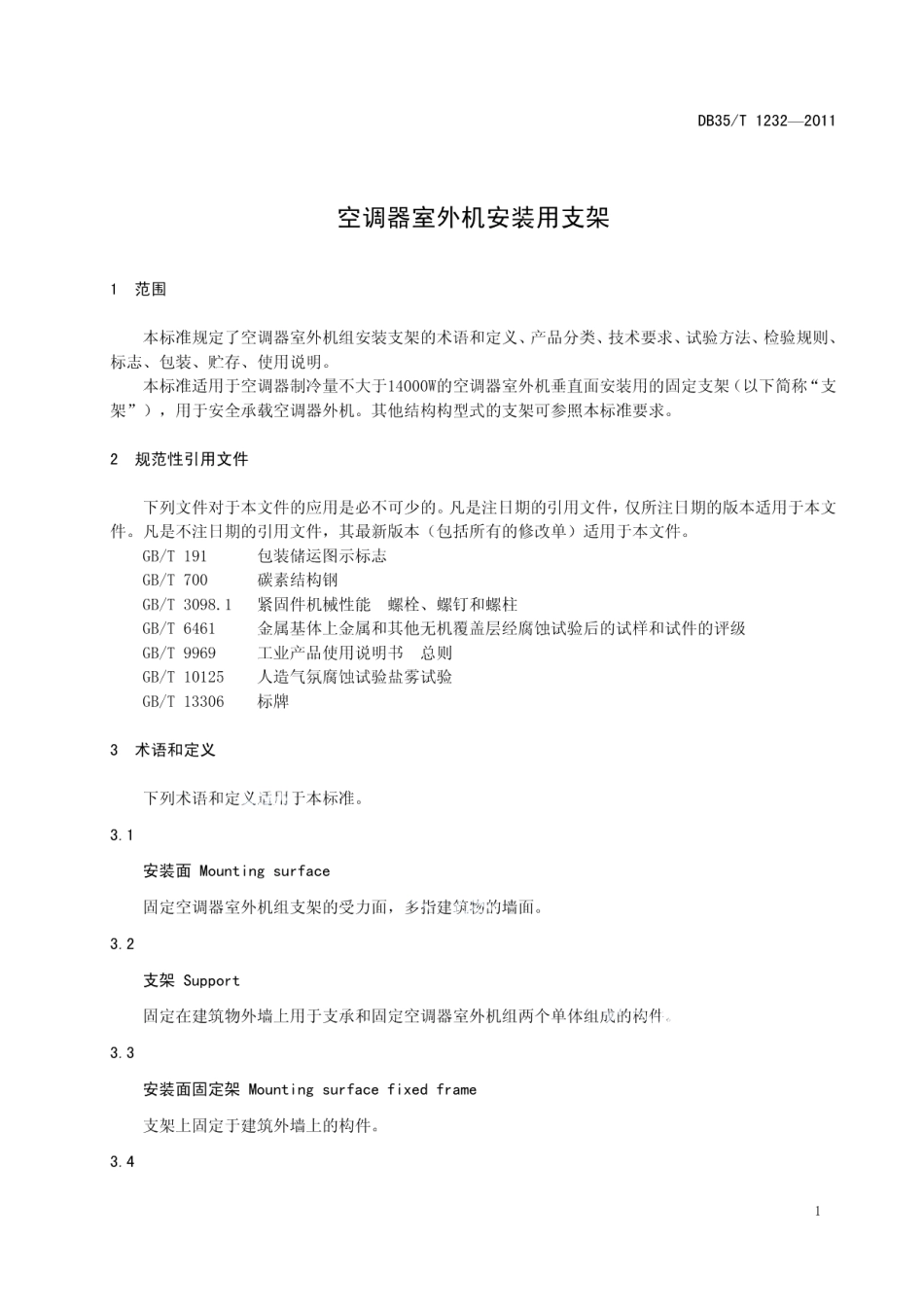

DB35/T1232-2011KWJ-口/产品设计序号：用罗马数字表示。规格代号：适配空调器最大额定制冷量，用阿拉伯数字表示，其值取制冷量百位数或百位以上数。结构形式代号：板式支架为B,组合式支架为Z。产品代号4.3型号示例例1：KWJ-B35/1表示制冷量为3500W的空调器，其室外机组支架采用板式支架，第一代设计。例2：KWJ-Z28/表示制冷量为2800W的空调器，其室外机组支架采用组合式支架，第二代设计。5技术要求5.1支架应符合本标准的要求，并按经规定程序批准的产品图样和技术文件制造。5.2外观5.2.1支架外观涂层表面应均匀、平整，涂层不应有脱落、漏涂、露底、起泡等缺陷。5.2.2安装面固定架与水平托架采用焊接方式的支架，其焊缝外形均匀、不得有裂纹、烧穿等影响强度的缺陷。5.2.3支架涂层最小厚度应大于0.1mm。5.3结构及尺寸要求5.3.1水平托架与安装面固定架间的安装角度应不大于90，见图1。5.3.2板式支架的水托架GF长度20mm35mm范围内，见图1。5.3.3板式支架的水平托架的支承架面长度DE应不小65mm。5.3.4组合式支架的支承架与水平：架的力点应在AB中点至C点距离7mm13mm范围内（见图2）。5.3.5组合式支架的水平托架的支承架面长度DE应不小170mm。5.3.6支架的外观结构中所有的紧固件应有防松片施，且螺栓孔应分布合理。空调器室外机组与支架的连接螺栓，应不少于4枚，其余的连接螺栓不应低于表1与表2要求。表1安装面固定架与水平托架的连接螺栓空调器制冷量CC(W)CC45004500CC71007100CC14000螺栓数量（枚）446螺栓规格(m)中820中820中8203
