DB4102T 008-2020 压力容器质量记录复核规范.pdf

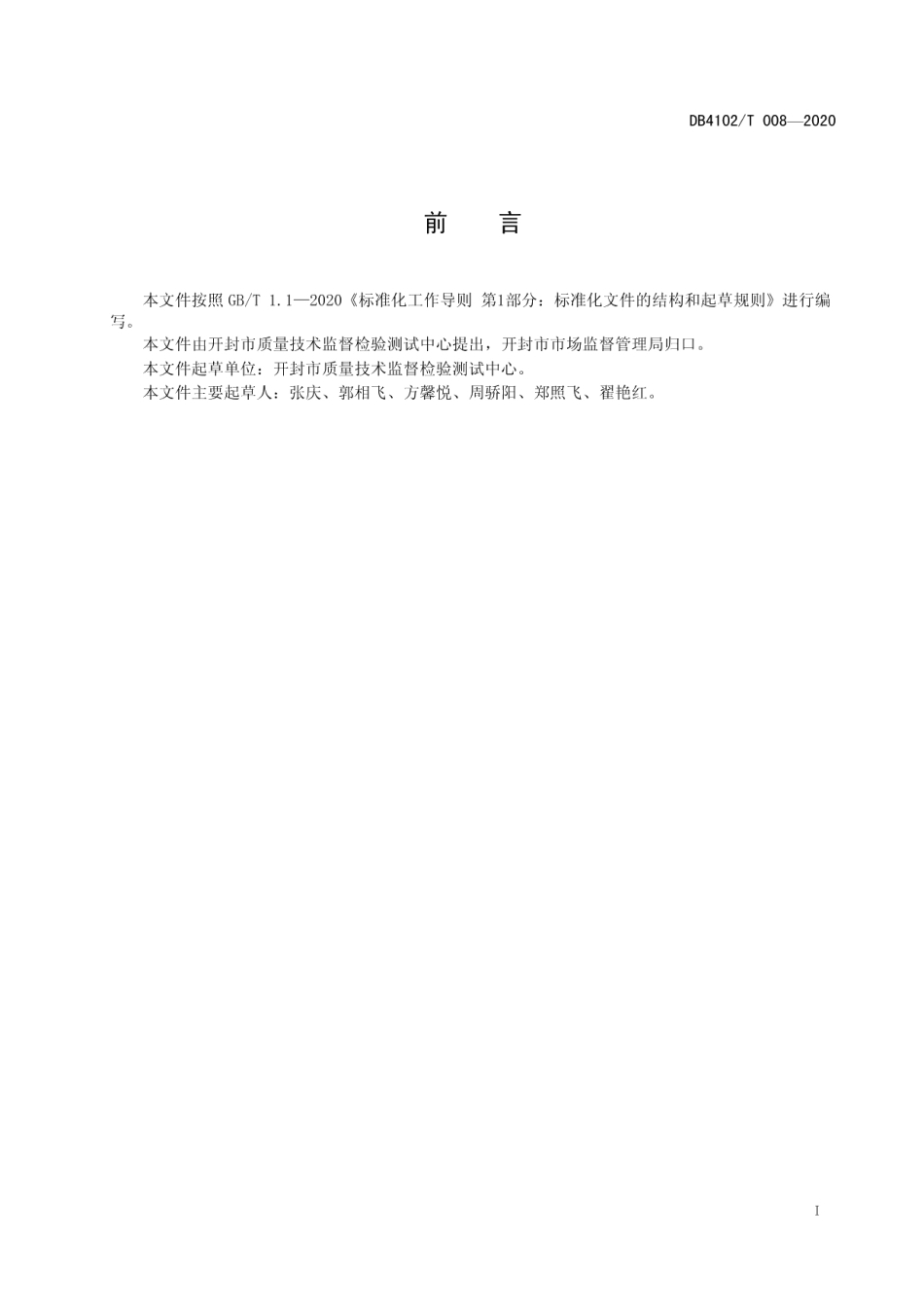

DB4102/T008-2020前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则进行编写。本文件由开封市质量技术监督检验测试中心提出，开封市市场监督管理局归口。本文件起草单位：开封市质量技术监督检验测试中心。本文件主要起草人：张庆、郭相飞、方馨悦、周骄阳、郑照飞、翟艳红。DB4102/T008-20204.3.1压力试验合格后及按出厂要求相关零件装配齐全后，应按法规、标准及设计文件对压力容器产品内部和外部的表面质量进行检验复核。4.3.2复核压力容器外观及几何尺寸检验报告及相关检验记录，检验报告中的实测结果和检验结论应与相关检验记录的内容相一致。若检验记录存在缺项或检验方法、检具选用不当时应进行补项或重新检验。4.3.3复核压力容器产品实物上材料标识、焊工代号标识、无损检测标识、检验标识是否清晰，且应与产品示意简图记录、过程检验记录保持一致。4.4过程检验记录、试验报告的汇总及复核4.4.1依照设计总图明细表，逐件核对过程检验记录，复核检验项目和记录的齐全性，检验结果判定的正确性。4.4.2依照法规标准及设计文件的要求，逐项核对产品焊接试板力学性能试验检验报告、无损检测报告、热处理报告及记录曲线、耐压试验报告、气密性试验报告等：并复核试验报告的有效性，试验数据的完整性和试验结论的符合性。4.4.3复核外购主要受压元件质量证明文件的有效性和符合性：复核进厂检验（或复验）记录（或报告)与相关法规、标准及设计文件的符合性。4.4.4复核不合格品处理过程文件及返修的检验记录。4.5产品铭牌4.5.1复核所制作压力容器产品铭牌，其内容是否符合法规和设计文件要求。4.5.2复核产品铭牌安装位置是否符合设计文件的规定要求及安装的可靠性。4.6标志、油漆和包装4.6.1复核压力容器产品所设置的标志是否符合法规和设计文件要求。4.6.2复核压力容器产品油漆检查记录，其使用油漆品牌容器表面预处理质量、涂层及颜色应符合相关标准及设计文件的规定要求。4.6.3复核压力容器密寸保护检查记录、随机装箱清单及装箱记录是否一致。复核压力容器产品出厂包装是否符合相关文件的规定。4.7竣工图及出厂安全质量技术资料4.7.1按制造单位压力容器质量保证体系文件的规定程序编制竣工图后，应加盖竣工图章，并复核修改处内容与相关检验记录的一致性。4.7.2签发压力容器产品合格证，并将产品质量证明书提交质保工程师和企业法定代表人审签。4.7.3向压力容器产品安全监督检验机构申领压力容器产品监检证书，并由压力容器产品安全监督检验机构在产品铭牌上，加打监检钢印。4.7.4拓印产品铭牌。4.7.5按照TSG21的规定汇总随机产品安全质量技术资料。4.7.6汇总压力容器产品竣工资料，编制目录装订成册交于档案室保存，保存期限不少了压力容器设计使用年限。2
