DB1304T 348-2020 煤矿用管道瓦斯抽采综合参数测定仪流量参数检测方法.pdf

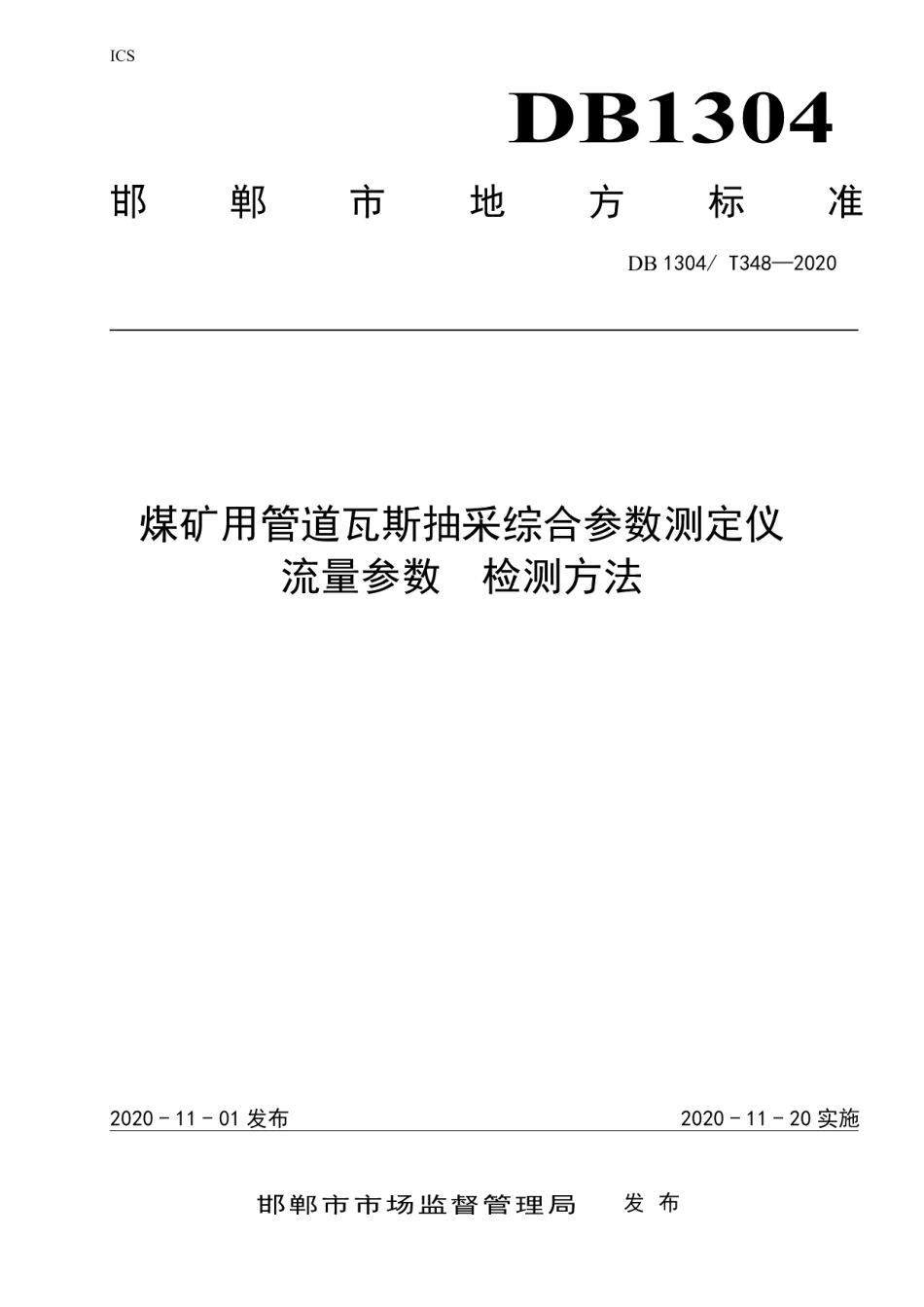

ICSDB1304邯郸市地方标准DB1304/T3482020煤矿用管道瓦斯抽采综合参数测定仪流量参数检测方法2020-11-01发布2020-11-20实施邯郸市市场监督管理局发布DB1304/T3482020煤矿用管道瓦斯抽采综合参数测定仪流量参数检测方法1范围本标准规定了煤矿用管道瓦斯抽采综合参数测定仪流量参数的检测方法本标准适用于煤矿井下使用的管道瓦斯抽采综合参数测定仪流量参数（以下简称“瓦斯抽采流量计”)的首次检测、后续检测、使用中检查。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JJF1001-2011通用计量术语及定义JJF1033-2016计量标准考核规范JJF1094-2002测量仪器特性评定JJG1029-2007涡街流量计MTT642-1996管道瓦斯抽放综合参数测定仪技术条件JB/T9249-2015涡街流量计JJG640-2016差压式流量计JJG1030-2007超声流量计JJG(煤炭)02-1996矿用风速测侧量仪表检定装置MT209-1990煤矿通信、检测、控制用电工电子产品通用技术要求AQ1027-2006煤矿瓦斯抽放规范3术语和定义下列术语和定义适用于本标准。3.1管道瓦斯抽采流量计用于测定煤矿管道瓦斯抽采流量，并进行数据上传的仪表。3.2信号处理单元由电子元件和微处理器系统组成，是流量计的一部分。3.3测量单元感受被测流量的变化，将感受到的参数或能量转换成能被显示装置所接收的信号的部件。1DB1304/T34820203.4显示表体集成电路和显示测定数据的液晶仪表。4用途及构成4.1用途管道瓦斯抽采流量计主要用于连续测定瓦斯抽采泵站或者瓦斯抽采管道中混合气体流量，同时辅以测定甲烷浓度、抽采负压、温度等参数。4.2构成管道瓦斯抽采流量计主要由流量测量单元、电子集成部件和显示表体组成。5计量性能要求5.1示值误差瓦斯抽采流量计的示值误差应不超过表1的规定。表1流量计允许误差技术要求测量点(m/min)最大允许误差Qain5.0%0.2qa5.0%0.54mx2.5%0.8g2.5%5.2重复性瓦斯抽采流量计的重复性应不超过测琉点的最大允许误差绝对值的1/3。6通用技术要求6.1外观和标识6.1.1瓦斯抽采流量计表体应有明显的流向标识。6.1.2瓦斯抽采流量计应有铭牌，铭牌一般应注明名称、型号、出厂编号、使用介质、量范围、口径、准确度等级、最大工作压力、制造厂和制造日期及其他技术要求。6.1.3新制造的瓦斯抽采流量计表面不得有毛刺、划痕、裂纹、锈蚀、霉斑和涂层剥落现象，密封面应平整，不得有损伤。使用中的瓦斯抽采流量计应完整、牢固、可靠、无锈蚀。6.1.4瓦斯抽采流量计表体的焊接应平整光洁，不得有虚焊、脱焊等现象。6.1.5瓦斯抽采流量计连接插件必须牢固可靠，不得因振动而松动或脱落。2DB1304/T348-20206.1.6瓦斯抽采流量计显示的数字和符号应清晰、完整。6.1.7瓦斯抽采流量计按键或遥控器按键应灵活，没有粘连现象。6.1.8瓦斯抽采流量计各项标识正确，显示数字的防护玻璃应有良好的透明度，无妨碍显示的缺陷等。6.2通电检查瓦斯抽采流量计各连接件接头无松动，各操作键功能运行正常：显示清晰、完整并保持稳定。7计量器具控制7.1计量器具控制包括：首次检测、后续检测和使用中检查。7.2检测环境条件7.2.1环境温度：(545)。7.2.2相对湿度：(3595)%。7.2.3大气压力：(86106)kPa。7.2.4检测时要避开或消除所有可能影响瓦斯抽采流量计计量特性的其他干扰。7.3计量器具的溯源7.3.1计量标准的量值应当溯源至计量基准或社会公用计量标准：当不能采用检定或校准方式溯源时，应当通过计量比对的方式确保计量标准量值的一致性。7.3.2所用的计量标准器及配套标准器均应定期经法定计量检定机构或县级以上人民政府计量行政部门授权的计量技术机构建立的社会公用计量标准检定合格或校准来保证其溯源性，检定或校准证书应当连续、有效。7.4计量标准器要求智能化闭口直路式风洞检测装置（如图1所示）用于对瓦斯抽采流量计的检测，由矿用风洞主体、风机变频器、高精度微導压传感器、标准皮托管等组成，瓦斯抽采流量计检测所用计量标准器具应符合表2要求。689103
