DB13T 2768.3-2018 石墨烯粉体材料检测方法 第3部分：电导率的测定.pdf

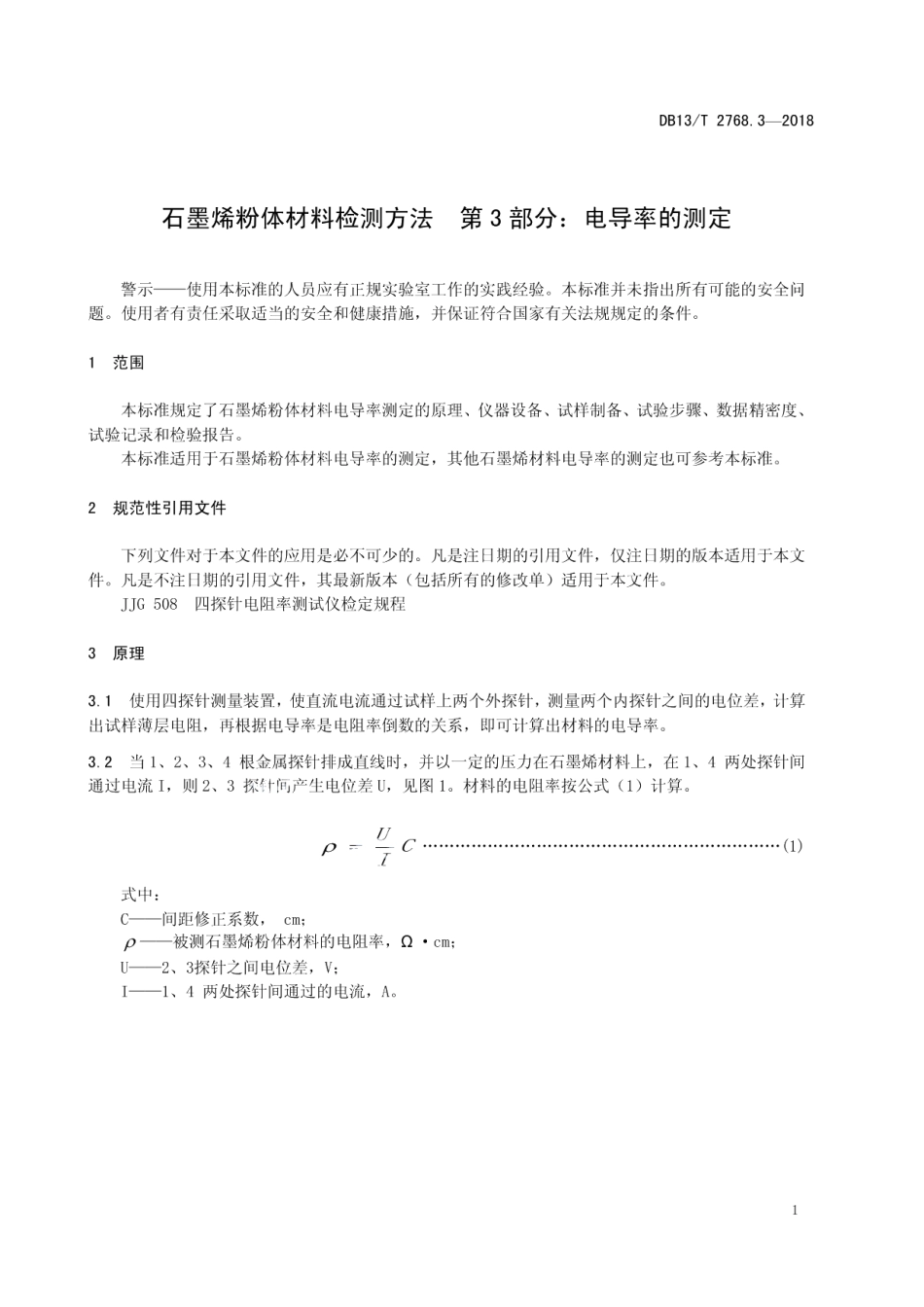

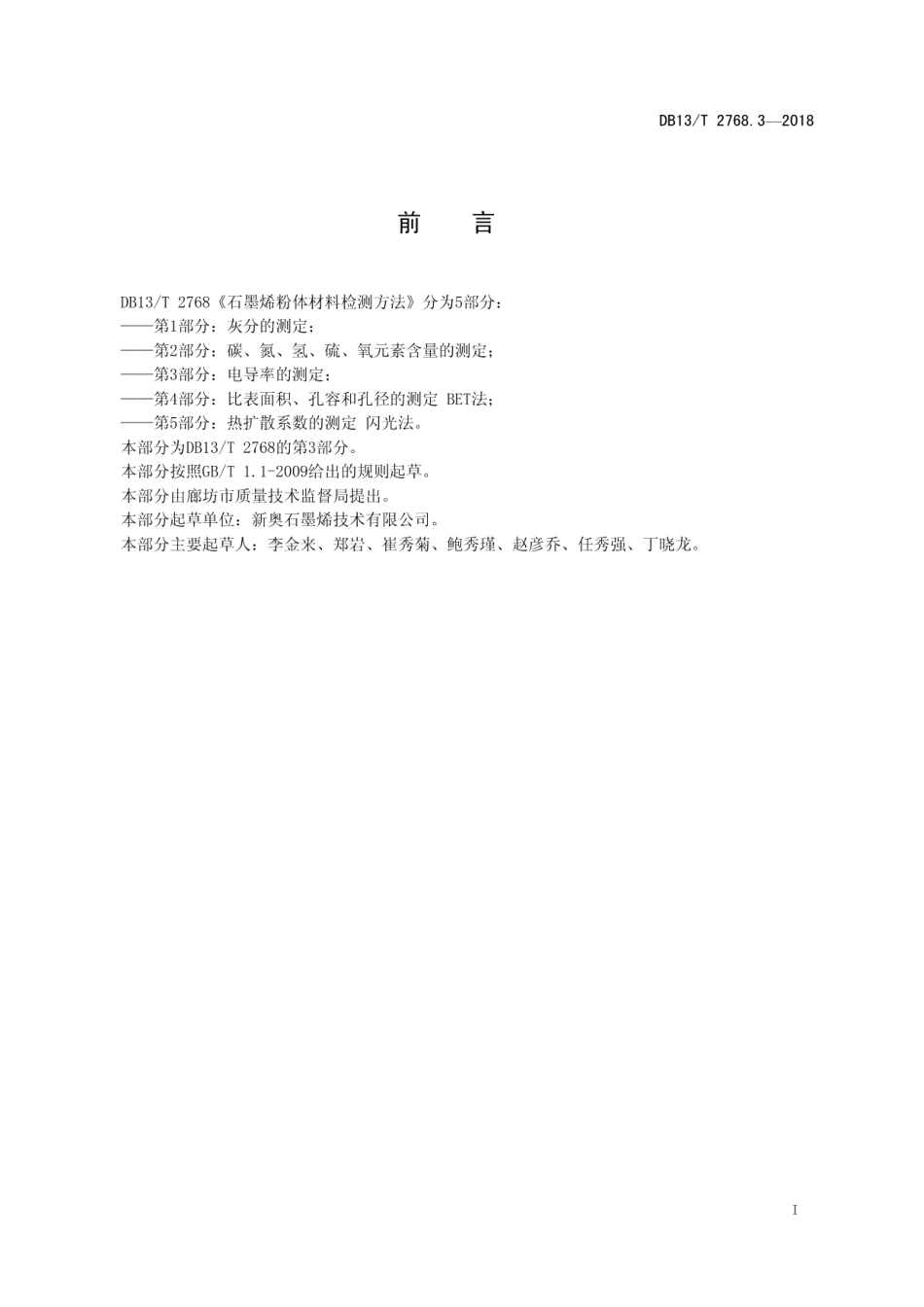

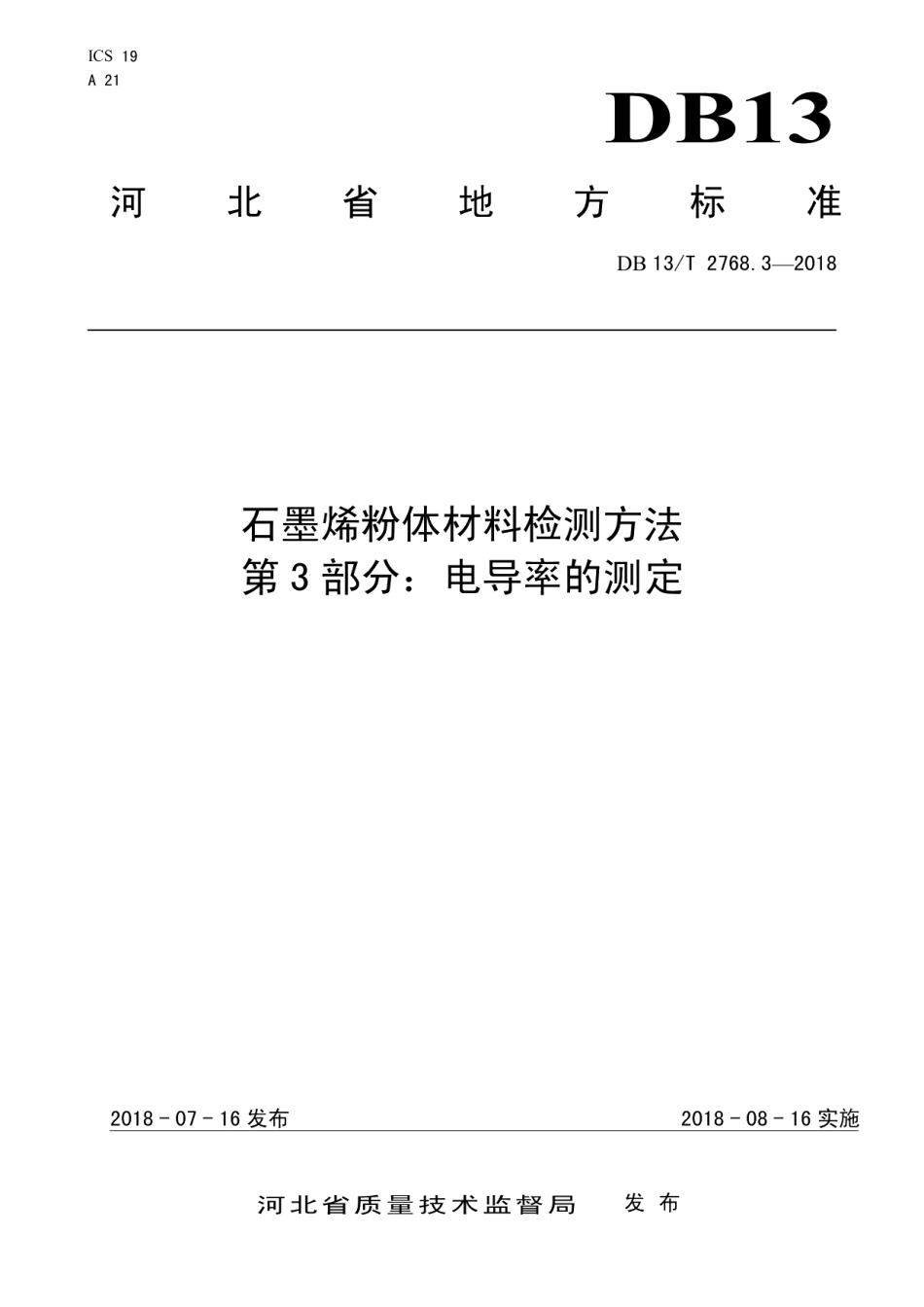

ICS 19A21DB13河北省地方；标准DB13/T2768.32018石墨烯粉体材料检测方法第3部分：电导率的测定2018-07-16发布2018-08-16实施河北省质量技术监督局发布DB13/T2768.3-2018前言DB13/T2768石墨烯粉体材料检测方法分为5部分：第1部分：灰分的测定：第2部分：碳、氮、氢、硫、氧元素含量的测定：第3部分：电导率的测定：第4部分：比表面积、孔容和孔径的测定BET法：第5部分：热扩散系数的测定闪光法。本部分为DB13/T2768的第3部分本部分按照GB/T1.1-2009给出的规则起草。本部分由廊坊市质量技术监督局提出。本部分起草单位：新奥石墨烯技术有限公司。本部分主要起草人：李金来、郑岩、崔秀菊、鲍秀瑾、赵彦乔、任秀强、丁晓龙。IDB13/T2768.3-2018石墨烯粉体材料检测方法第3部分：电导率的测定警示一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围本标准规定了石墨烯粉体材料电导率测定的原理、仪器设备、试样制备、试验步骤、数据精密度、试验记录和检验报告。本标准适用于石墨烯粉体材料电导率的测定，其他石墨烯材料电导率的测定也可参考本标准。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JJG508四探针电阻率测试仪检定规程3原理3.1使用四探针测量装置，使直流电流通过试样上两个外探针，测量两个内探针之间的电位差，计算出试样薄层电阻，再根据电导率是电阻率倒数的关系，即可计算出材料的电导率。3.2当1、2、3、4根金属探针排成直线时，并以一定的压力在石墨烯材料上，在1、4两处探针间通过电流I,则2、3探针间产生电位差U,见图1。材料的电阻率按公式(1)计算。UP-式中：C一间距修正系数，cm;p一被测石墨烯粉体材料的电阻率，cm:U一2、3探针之间电位差，V:I一1、4两处探针间通过的电流，A。DB13/T2768.3-20182图1四探针法测量示意图其中，当试样电阻率分布均匀，试样尺寸满足半无限大条件时，间距修正系数按公式(2)计算：2C=(2）1.11S,525,+S2S2+S式中：S一探针1与2之间的间距，mm:S2探针2与3之间的间距，mm:S一探针3与4之间的间距，mm。4仪器设备4.1测量仪器4.1.1仪器组成四探针电阻率测试仪由四您针测试仪主机、探针测试台、四探针头、计算机等部分组成。4.1.2基本要求四探针电阻率测试仪应依据JJG508的要求按规定的年限进行鉴定。4.1.3技术要求四探针电阻率测试仪应满足如下技术要求：a)测量范围，电导率：10-5S/cm105S/cm:电阻率：10-52cm1052cm:b)数字电压表，量程及表示方式：200mV2.0V,自动，精度0.1%；c)恒流源，电流输出：直流电流0.1A10000mA,电流连续可调：d)探头，碳化钨或高速钢材质，探针直径0.5mm,探针间距1.0m一2.5mm。4.2制样设备压力机，压强不小于20MPa.4.3仪器环境要求
