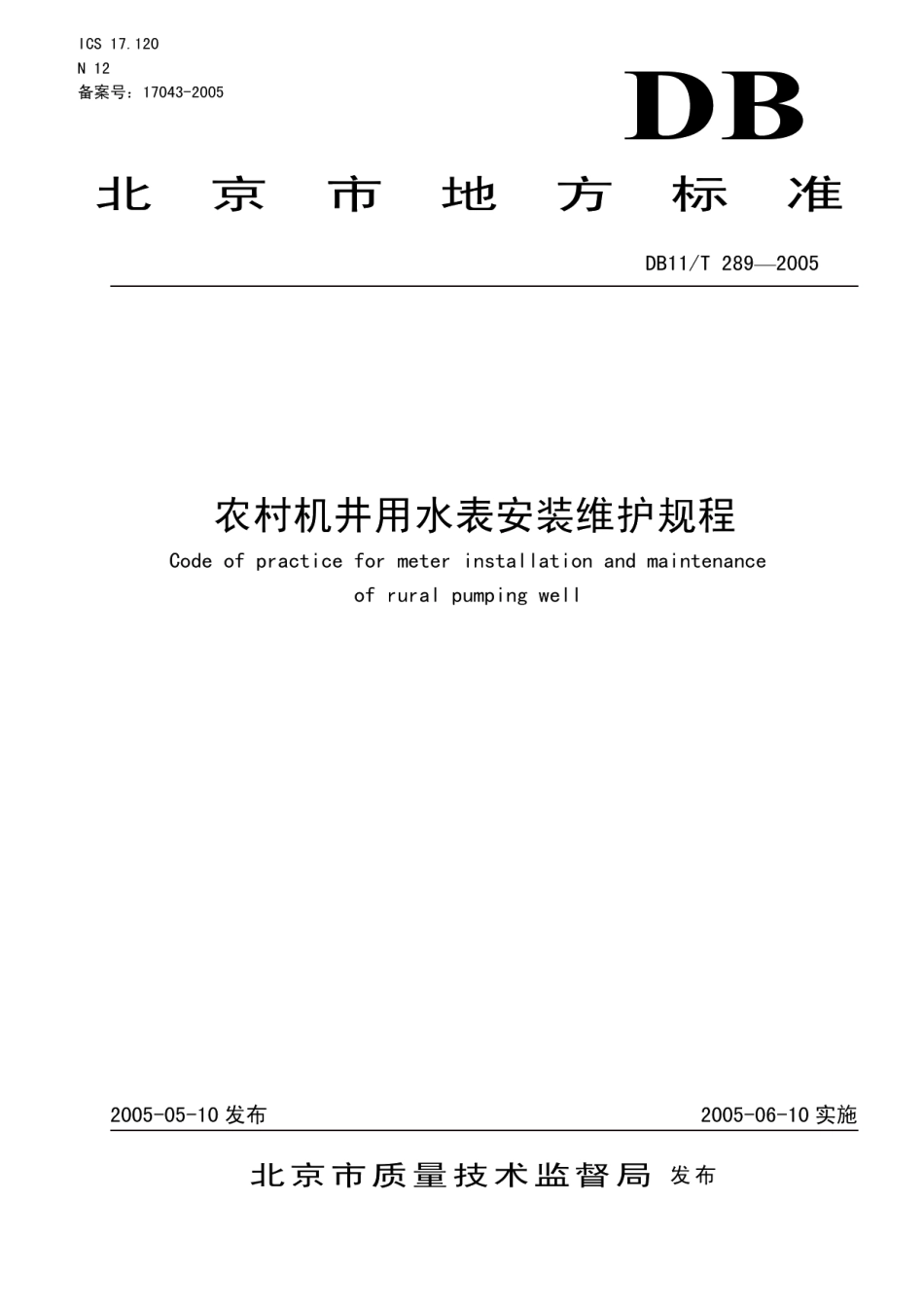

DB11T 289-2005 农村机井用水表安装维护规程.pdf

DB11/T289-2005农村机井用水表安装维护规程1范围本标准规定了机井水表的术语、水表选用、施工安装及维护保养要求等本标准适用于北京市农村地区机井用水表。其他用途的机井水表可参照执行。2术语和定义下列术语和定义适用于本标准。2.1水表meter记录有压管道一定时间内所通过水量的一种积算式仪表。2.2容积式水表volumetric meter安装在封闭管道中，由一些被逐次充满和排放流体的己知容积的容室和凭借流体驱动的机构组成的一种水表。运动元件的运动靠机械的或其他方式传输给指示装置，积算出所流过水的体积。2.3速度式水表velocity meter安装在封闭管道中，由一个运动元件组成，并由水流直接使其获得运动的一种水表。此运动靠机械的或其他方式传给指示装置，积算出所流过水的体积。2.4螺翼式水表Wo|tmann meter伏特曼水表由围绕流动轴线转的螺旋翼转子组成的一种速度式水表。分为水平螺翼式和垂直螺翼式两种，前者的叶轮支撑轴平行于水表进出口中心线，后者的叶轮支撑轴垂直于水表进出口中心线。2.5旋翼式水表revolving meter由围绕垂直于水流轴线旋转的洞轮转了阳成的一种速度式水表。分为单流束水表和多流束水表两种，前者是单股水流流束冲击在转子边缘的某一处，后者是多股水流流束同时冲击在转子边缘的几处。2.6常用流量permanent flow-rategp水表在正常工作条件即稳定或间歇流动下，最佳使用的流量。2.7过载流量over load flow-rateqs水表在短时间内，且无损坏情况下，最大使用的流量。其值应不超过常用流量的两倍。2.8最小流量minimum flow-rate4min在最大允许误差限之内要求水表给出示值的最低流量。它与水表代号的数值有关。1
