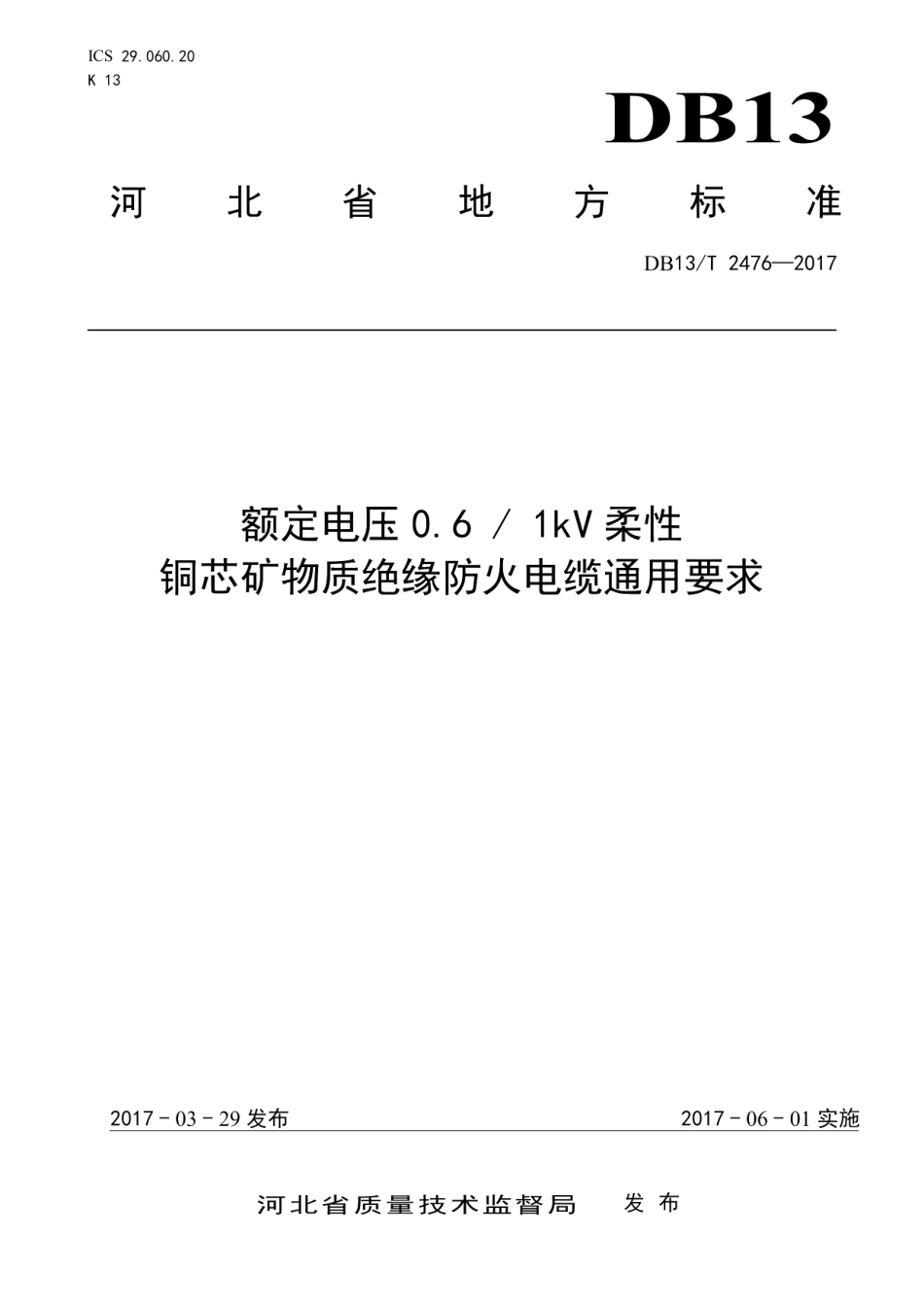

DB13T 2476-2017 额定电压0.6 1KV柔性铜芯矿物质绝缘防火电缆通用要求.pdf

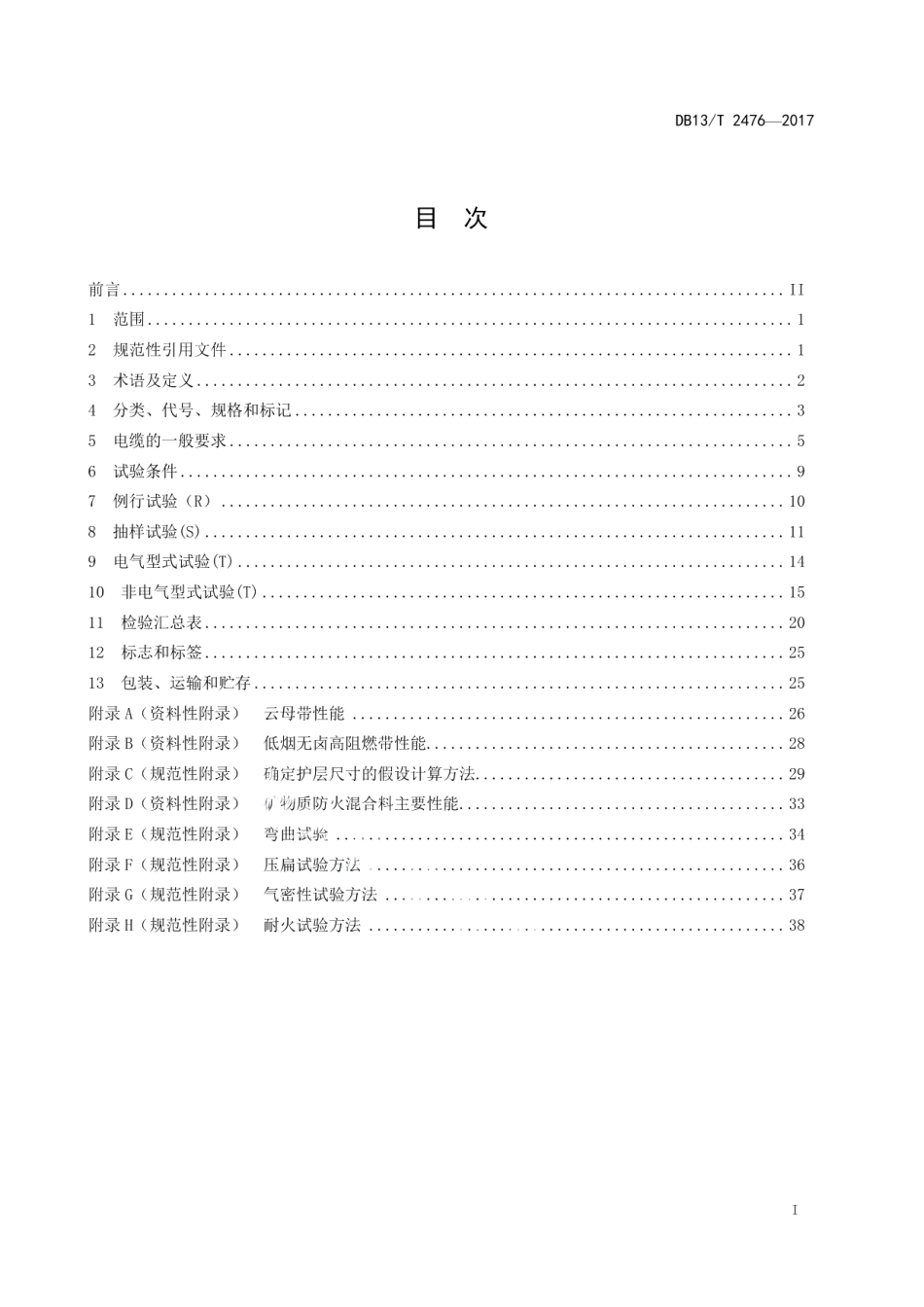

DB13/T2476-2017目次前言1范围2规范性引用文件3术语及定义4分类、代号、规格和标记35电缆的一般要求56试验条件97例行试验(R)108抽样试验(S)119电气型式试验(T)1410非电气型式试验(T)1511检验汇总表.2012标志和标签.2513包装、运输和贮存25附录A(资料性附录)云母带性能.26附录B(资料性附录)低烟无卤高阻燃带性能.28附录C(规范性附录)确定护层尺寸的假设计算方法29附录D(资料性附录)矿物质防火混合料主要性能33附录E(规范性附录)弯曲试验34附录F(规范性附录)压扁试验方法.36附录G(规范性附录)气密性试验方法37附录H(规范性附录)耐火试验方法38IDB13/T2476-2017额定电压0.6/1kV柔性铜芯矿物质绝缘防火电缆通用要求1范围本标准规定了额定电压0.6/1kV柔性铜芯矿物质绝缘防火电缆的术语及定义、分类、代号、规格和标记、电缆的一般要求、试验条件、例行试验、抽样试验、电气型式试验、非电气型式试验、检验汇总表、标志和标签、包装、运输和贮存。本标准适用于额定电压0.6/1kV柔性铜芯矿物质绝缘一般固定布线防火电缆。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。GB/T451.2-2002纸和纸板定量的测定GB/T451.3-2002纸和纸板厚度的测定GB/T2900.10-2013电工术语电缆GB/T2951.11-2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验GB/T2951.12-2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验方法GB/T2951.13-2008电缆和光缆绝缘和护套材料通用试验方法第13部分：通用试验方法密度测定方法一吸水试验一收缩试验GB/T2951.14-2008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试卷GB/T2951.31-2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法高温压力试验开裂试验GB/T2951.32-2008电缆光缆绝缘和护套材料通用试验方法第32部分：聚氯乙烯混合料专用试验方法失重试验热稳定性试验GB/T3048.4-2007电线电缆电性能试验方法第4部分：导体直流电阻试验GB/T3048.5-2007电线电缆电性能试验方法第5部分：绝缘电阻试验GB/T3048.8-2007电线电缆电性能试验方法第8部分：交流电压试验GB/T3048.9-2007电线电缆电性能试验方法第9部分：绝缘线芯火花试验GB/T3048.14-2007电线电缆电性能试验方法第14部分：直流电压试验GB/T3880.1-2012一般工业用铝及铝合金板带材第1部分：一般要求GB/T3954-2014电工圆铝杆GB/T3956-2008电缆的导体GB/T5019.2-2009以云母为基的绝缘材料第2部分：试验方法GB/T5464-2010建筑材料不燃性试验方法GB/T6995.3-2008电线电缆识别标志方法第3部分：电线电缆识别标志GB/T6995.5-2008电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志GB8624-2012建筑材料及制品燃烧性能分级
