DB11T 1619-2019 空气压缩机节能监测.pdf

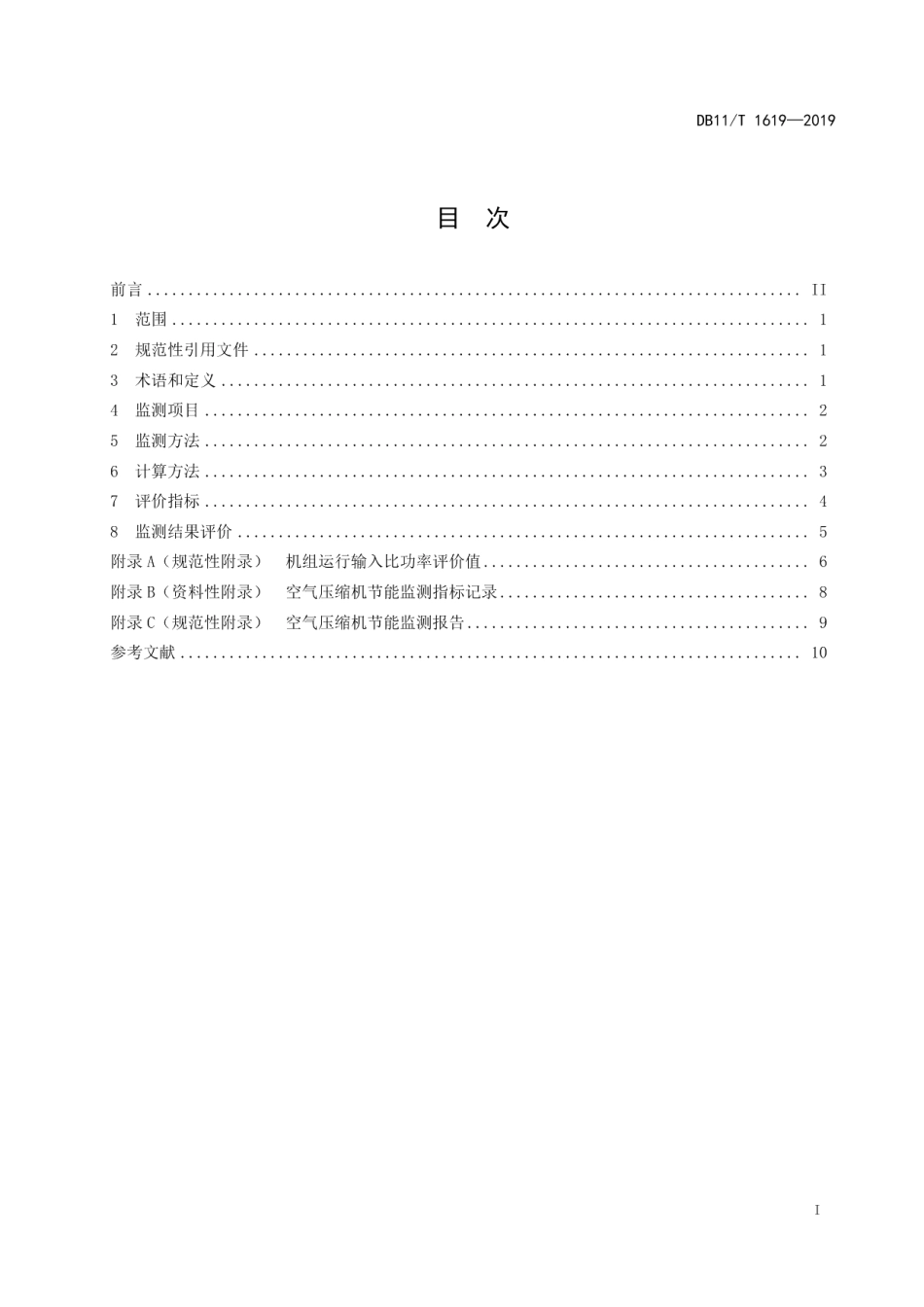

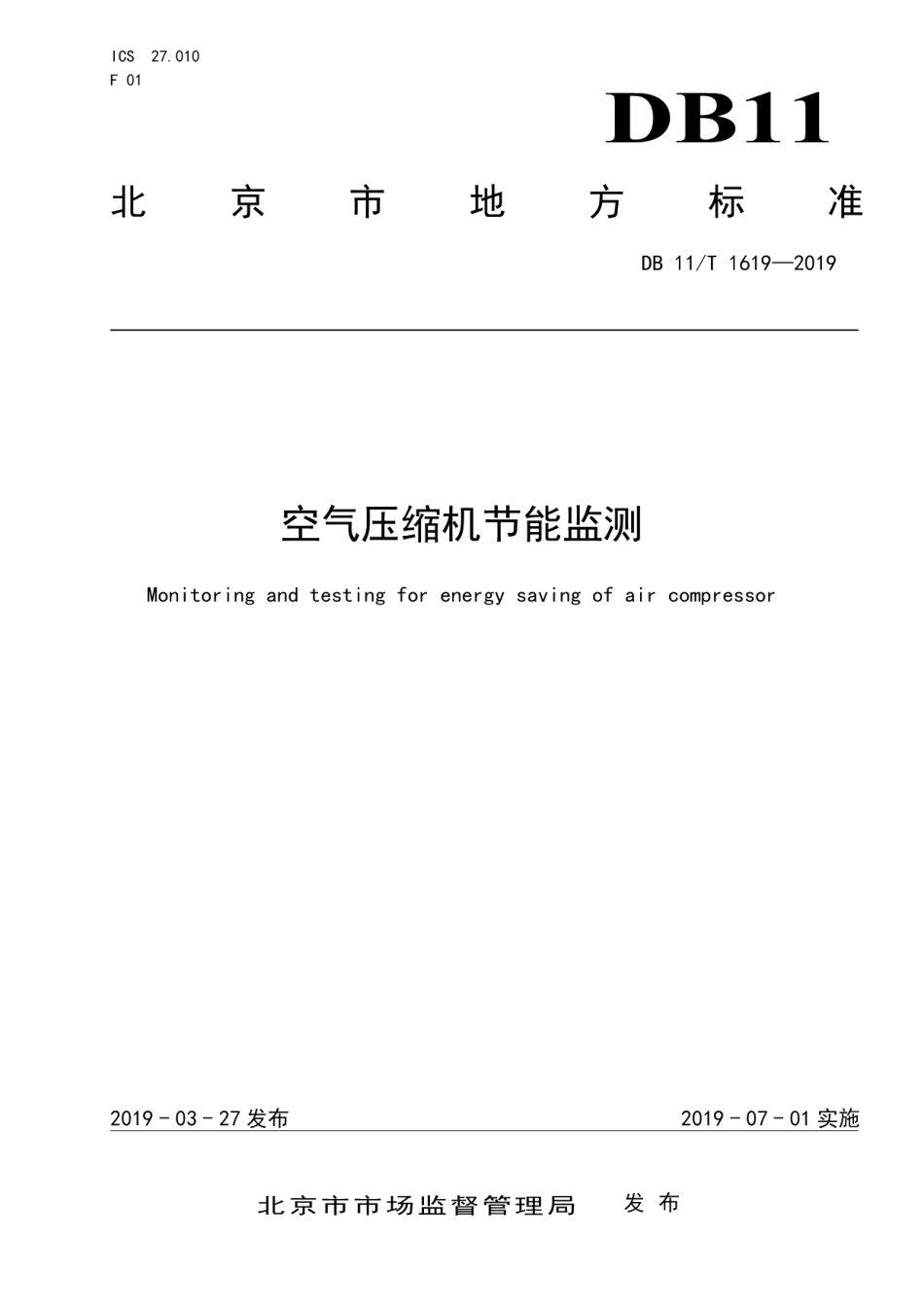

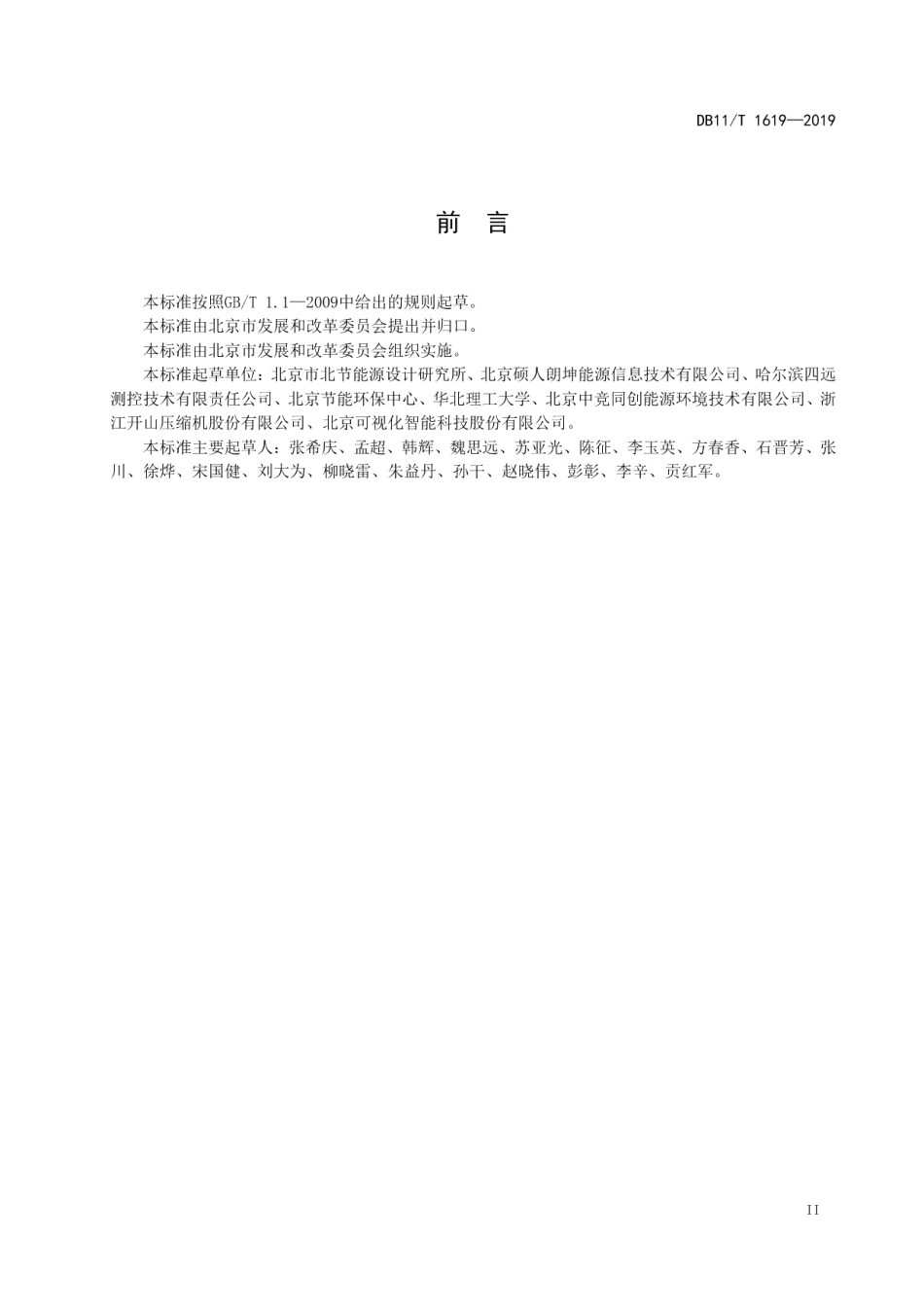

1CS27.010F01DBI1北京市地方标准DB11/T16192019空气压缩机节能监测Monitor ing and testing for energy saving of air compressor2019-03-27发布2019-07-01实施北京市市场监督管理局发布DB11/T1619-2019目次前言II1范围2规范性引用文件13术语和定义14监测项目25监测方法26计算方法37评价指标48监测结果评价5附录A(规范性附录)机组运行输入比功率评价值6附录B(资料性附录)空气压缩机节能监测指标记录.8附录C(规范性附录)空气压缩机节能监测报告9参考文献10IDB11/T1619-2019空气压缩机节能监测1范围本标准规定了运行中空气压缩机机组的节能监测项目、监测方法、计算方法、评价指标和监测结果评价。本标准适用于额定排气压力不超过1.4MP,额定功率不小于45kW的电动机拖动的容积式空气压缩机机组。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T15487容积式压缩机流量测量方法GB17167用能单位能源计量器具配备和管理通则DB11/T051电机系统节能监测3术语和定义下列术语和定义适用于本文件。3.1实际运行容积流量actua!volume rate of flow实际运行的空气压宿机，缩排出的气体在标准排气位置的容积流量，并换算到标准吸气位置的状态。3.2机组输入功率input power of unit在空气压缩机正常运行排气时，电网供给空气压机机组的总有功功率。3.3机组运行输入比功率input specific power of unit空气压缩机机组输入功率与实际运行容积流量之比值。3.4电动机输入功率比input power ratio of motor电动机输入功率与其额定输入功率之比。1DB11/T1619-20194监测项目4.1检查项目空气压缩机节能监测应包括以下检查项目：一一空气压缩机、电动机不应是国家明令淘汰的产品。一一能源计量器具配备应符合GB17167对主要用能设备的要求。一一室内通风良好，吸气口应安装在背阳、无热源的场所。一一应有完整的设备台账、运行记录、改造记录和检修记录。4.2测试项目空气压缩机节能监测应包括以下测试项目：一一机组运行输入比功率；一一电动机输入功率比。5监测方法5.1监测要求5.1.1拖动电动机额定功率大于200kW(含)的机组应每两年监测一次；拖动电动机额定功率小于200kW的机组应每三年监测一次。5.1.2节能监测应在空气压缩机正常运行排气状态下进行，且该工况应具有统计值的代表性。5.1.3对相对稳定负荷的空气压缩机，至少以30min为一个监测周期；对不稳定负荷的空气压缩机，以一个或几个负荷变化周期为一个监测周期。5.1.4一个监测周期内，应同一时间采样获取测试值，每个测试参数的测试次数应不少于3次，测试时间间隔不少于5min,以各组读数的算术平均值作为测试值。5.1.5测试所用的仪表应满足测试项目的要求，在检定/校准周期内，准确度等级应不低于表1中的要求，测试值应在仪表满最程的1/3到2/3范围内。表1测试仪表准确度等级要求序号测试仪表准确度等级要求1温度计1.02流量计1.53大气压力表1.04压力表1.05有功功率表1.05.1.6采用在线监测数据时，在线监测仪表应满足5.1.5的要求。5.2测试参数和测试点布置5.2.1测试参数2
