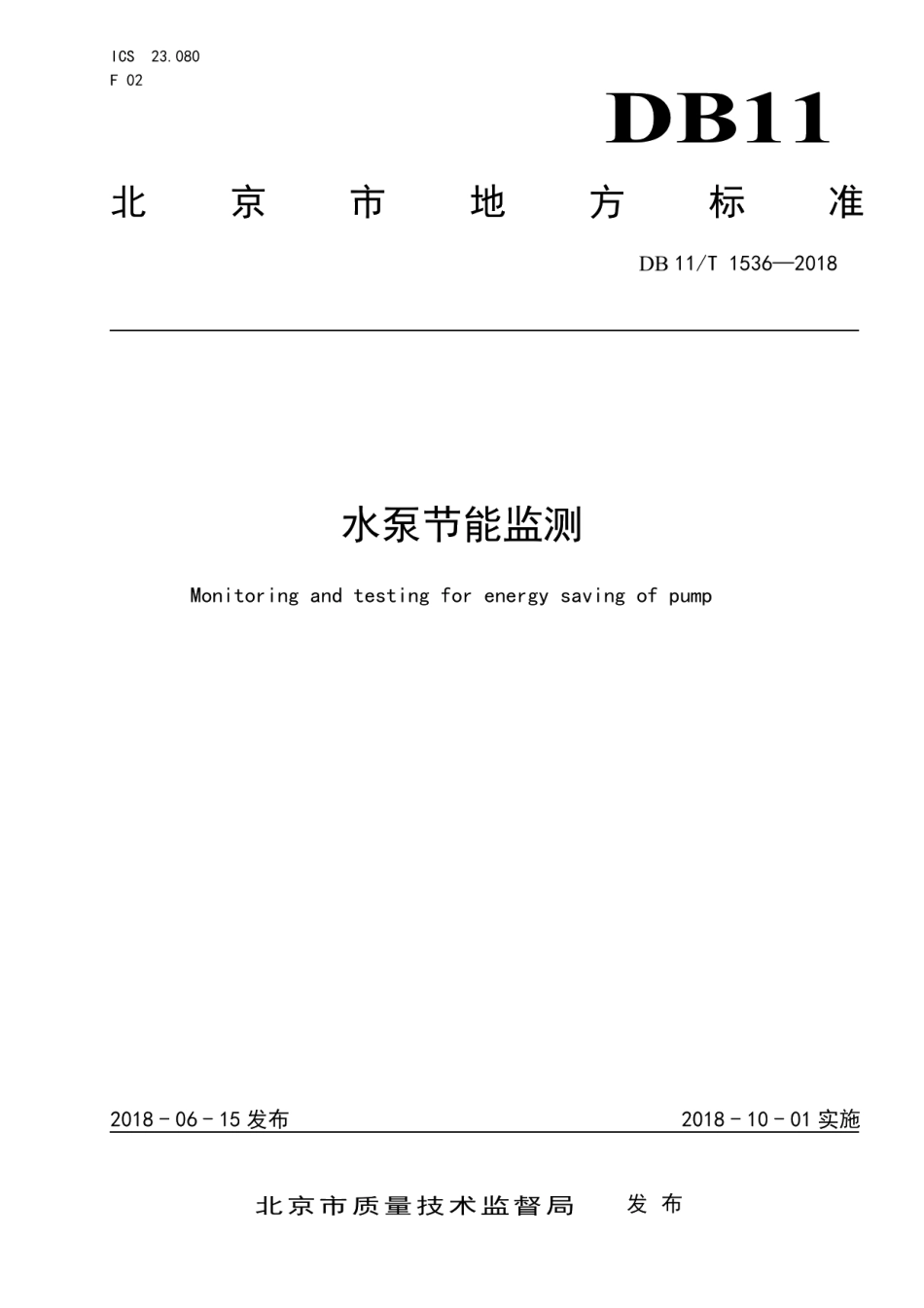

DB11T 1536-2018 水泵节能监测.pdf

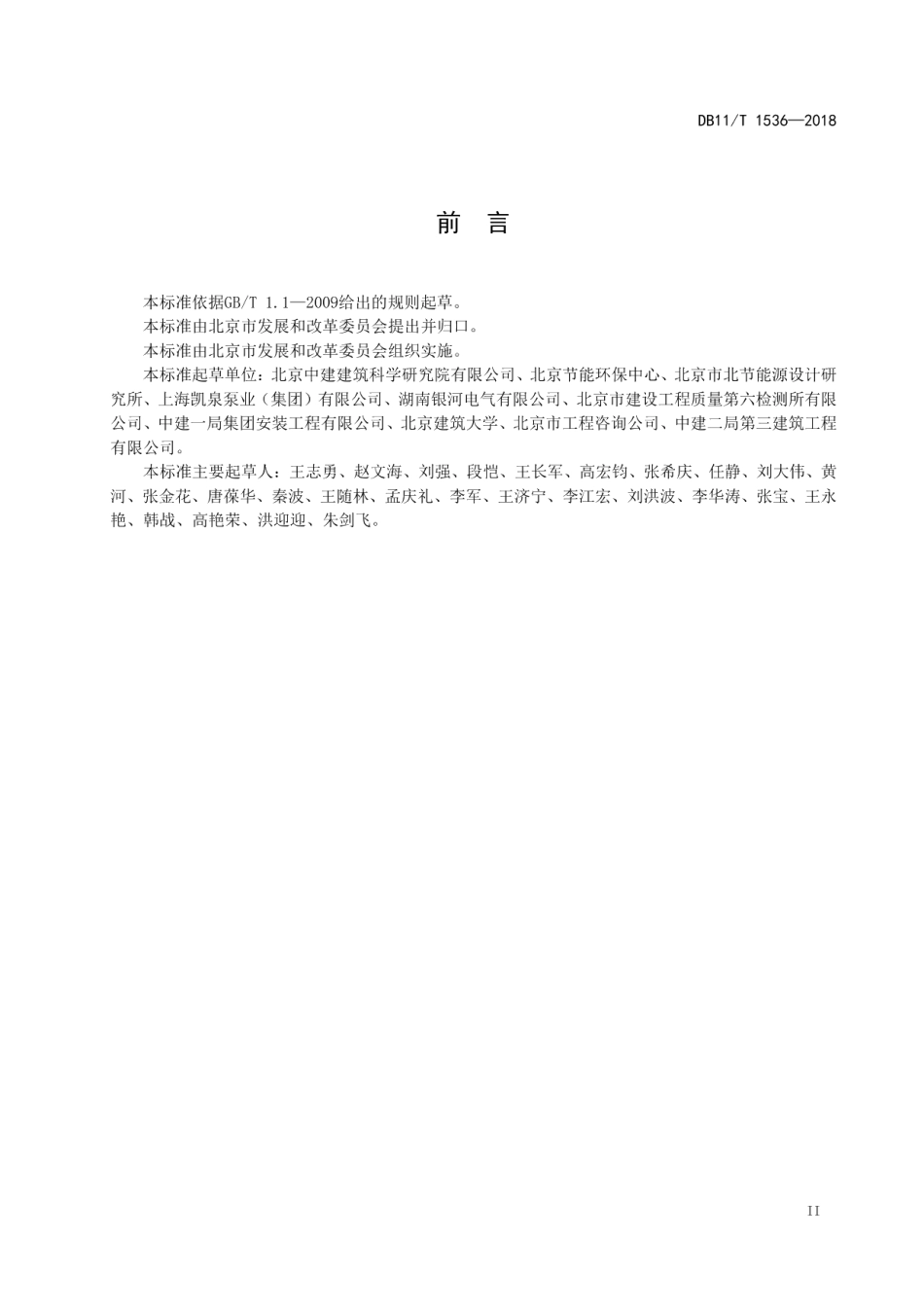

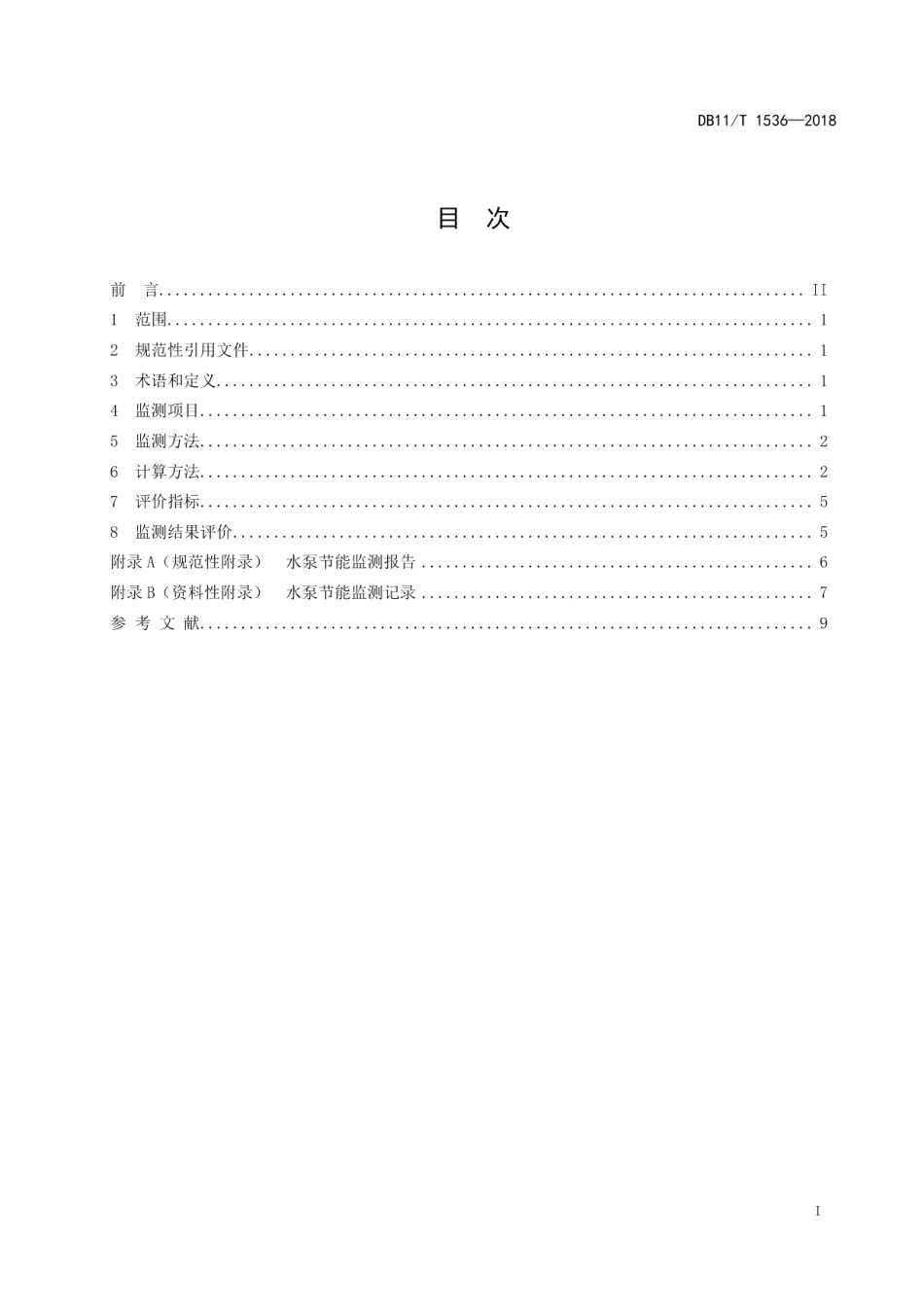

DB11/T1536-2018目次前言II1范围2规范性引用文件3术语和定义4监测项目5监测方法26计算方法27评价指标58监测结果评价5附录A(规范性附录)水泵节能监测报告6附录B(资料性附录)水泵节能监测记录7参考文献9IDB11/T1536-2018水泵节能监测1范围本标准规定了水泵机组节能监测的监测项目、监测方法、计算方法、评价指标及监测结果评价。本标准适用于不低于5.5kW电动机拖动的水泵机组节能监测，不适用于自控程序控制的多联泵联合工作机组的节能监测。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3214水泵流量的测定方法GB/T15316节能监测技术通则GB/T16666泵类液体输送系统节能监测GB/T21056风机、泵类负载变频调速节电传动系统及其应用技术条件DB11/T051电机系统节能监测3术语和定义下列术语和定义适用于本文件3.1水泵机组运行效率operating efficiency of pump unit水泵输出功率与电动机输入功率的比值，以百分率(%)表示。4监测项目4.1总则水泵节能监测包括检查项目和测试项目。4.2检查项目4.2.1水泵及驱动电动机是否有国家明令淘汰的高耗能落后机电设备（产品）。4.2.2水泵和电动机铭牌应齐全、完好：计量仪表配置应符合GB/T16666的规定4.2.3水泵运行时的轴密封正常，无渗漏等现象。4.2.4水泵机组应有完整的运行台账、维保记录等技术档案资料。4.2.5水泵机组采用变频调速装置时，其变频调速装置应符合GB/T21056的规定。4.3测试项目1
