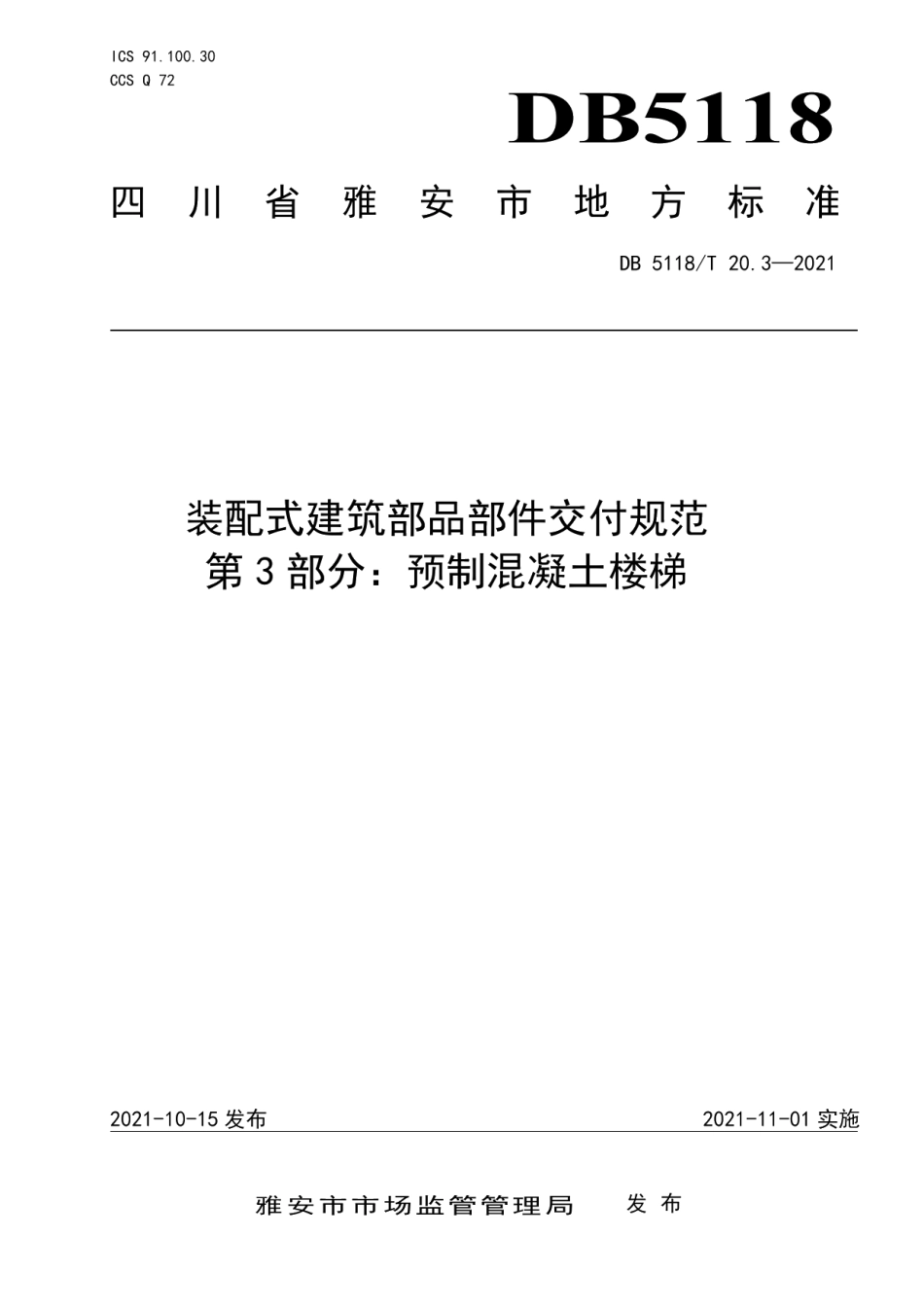

DB 5118T 20.3—2021 装配式建筑部品部件交付规范第 3 部分：预制混凝土楼梯.pdf

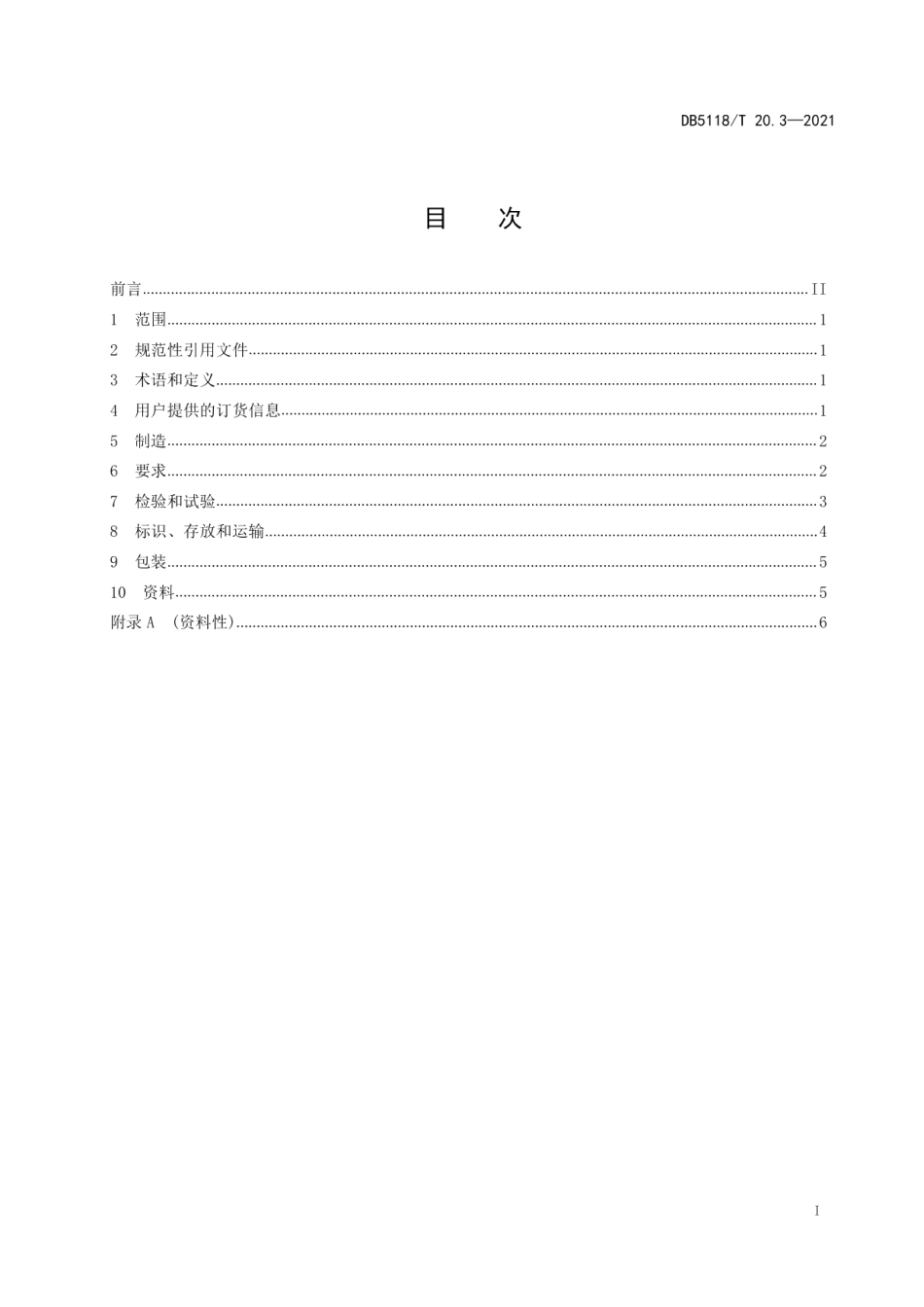

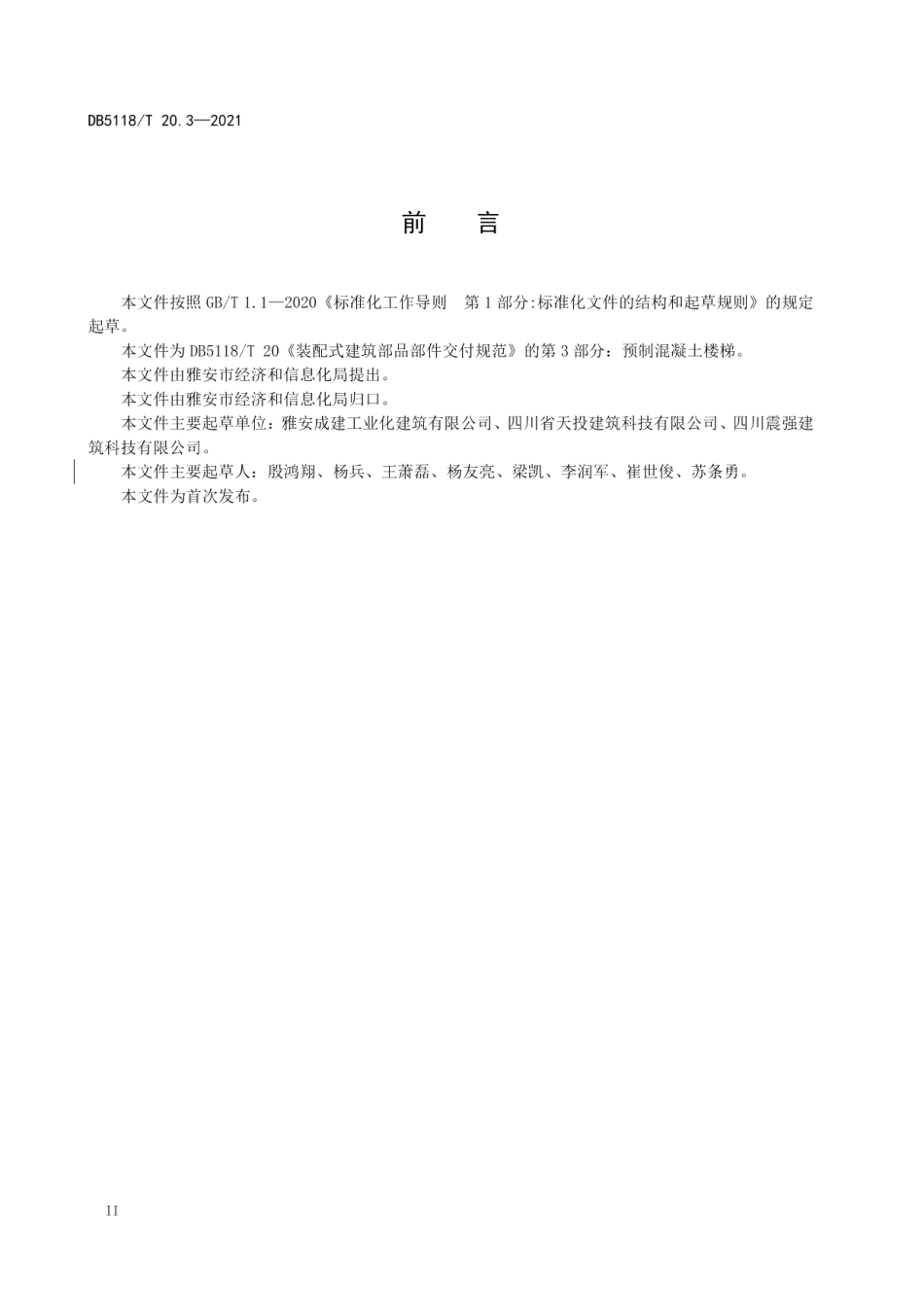

DB5118/T20.32021目次前言.t】范围.2规范性引用文件3术语和定义4用户提供的订货信息5制造，.26要求27检验和试验38标识、存放和运输49包装510资料.5附录A(资料性).6DB5118/T20.3-2021前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件为DB5118/T20装配式建筑部品部件交付规范的第3部分：预制混凝土楼梯。本文件由雅安市经济和信息化局提出。本文件由雅安市经济和信息化局归口。本文件主要起草单位：雅安成建工业化建筑有限公司、四川省天投建筑科技有限公司、四川震强建筑科技有限公司。本文件主要起草人：殷鸿翔、杨兵、王萧磊、杨友亮、梁凯、李润军、崔世俊、苏条勇。本文件为首次发布。DB5118/T20.3-20214.3用户对资料要求超出本文件的相关规定时，应明确所需检验文件的类型或质量证明书、检验和试验的类型。5制造5.1制造工艺由企业自行选择。5.2企业应具有独立的材料试验室及混凝土搅拌站。5.3在制造流程中，应建立原材料、过程质量、储存和运输的可追溯信息管理系统。6要求6.1一般要求6.1.1预制混凝土楼梯质量应符合合同的要求。应进行适当的工艺控制、检验和试验，使其交货的预制混凝土楼梯符合合同中的规定的技术要求。6.1.2预制混凝土楼梯的混凝土质量应满足GB/T50107标准的相关要求。6.1.3预制混凝土楼梯所使用钢筋的材质和性能应符合GB/T1499.2的规定。6.1.4预制混凝土楼梯上预留孔或预理件应按合同要求设置，且应符合国家现行相关标准的规定。6.2尺寸偏差预制混凝土楼梯尺寸偏差应符合JG/T562的规定。6.3表面质量6.3.1当预制混凝土楼梯运输到产品需求方指定位置时，应与产品需求方现场确定预制混凝土楼梯的表面质量，产品供应方应提供相应质量合格资料，产品需求方在验收合格后确认收货。6.3.2当用户有其他特殊要求时，表面质量应满足合同确定的相关要求。6.3.3楼梯外观质量的要求应符合表2的规定。6.3.4修补。预制混凝土楼梯有影响结构安全性能的损伤，应予报废处理。6.3.5预制混凝土楼梯存在下列不影响安全性能的损伤，可对预制混凝土楼梯进行局部修补：a)面积不大于10cm2的孔洞；b)每处不超过10cm2的蜂窝、麻面等质量缺陷；c)缝宽不大于0.2mm的非结构受力裂缝；d)单边尺寸不大于10cm的缺棱掉角损伤：e)其他不影响梯板结构性能的各类质量缺陷或损伤，修补后应保证梯板能满足交付标准要求。表2外观质量项次项目质量要求1露筋不应有2孔洞任何部位不应有3主要受力部位不应有蜂窝总面积不超过板面的5%，且每处不超过0.001m;对于清水混凝4次要部位土预制混凝土楼梯不应有2
