SL 587-2012 水利水电工程接地设计规范.pdf

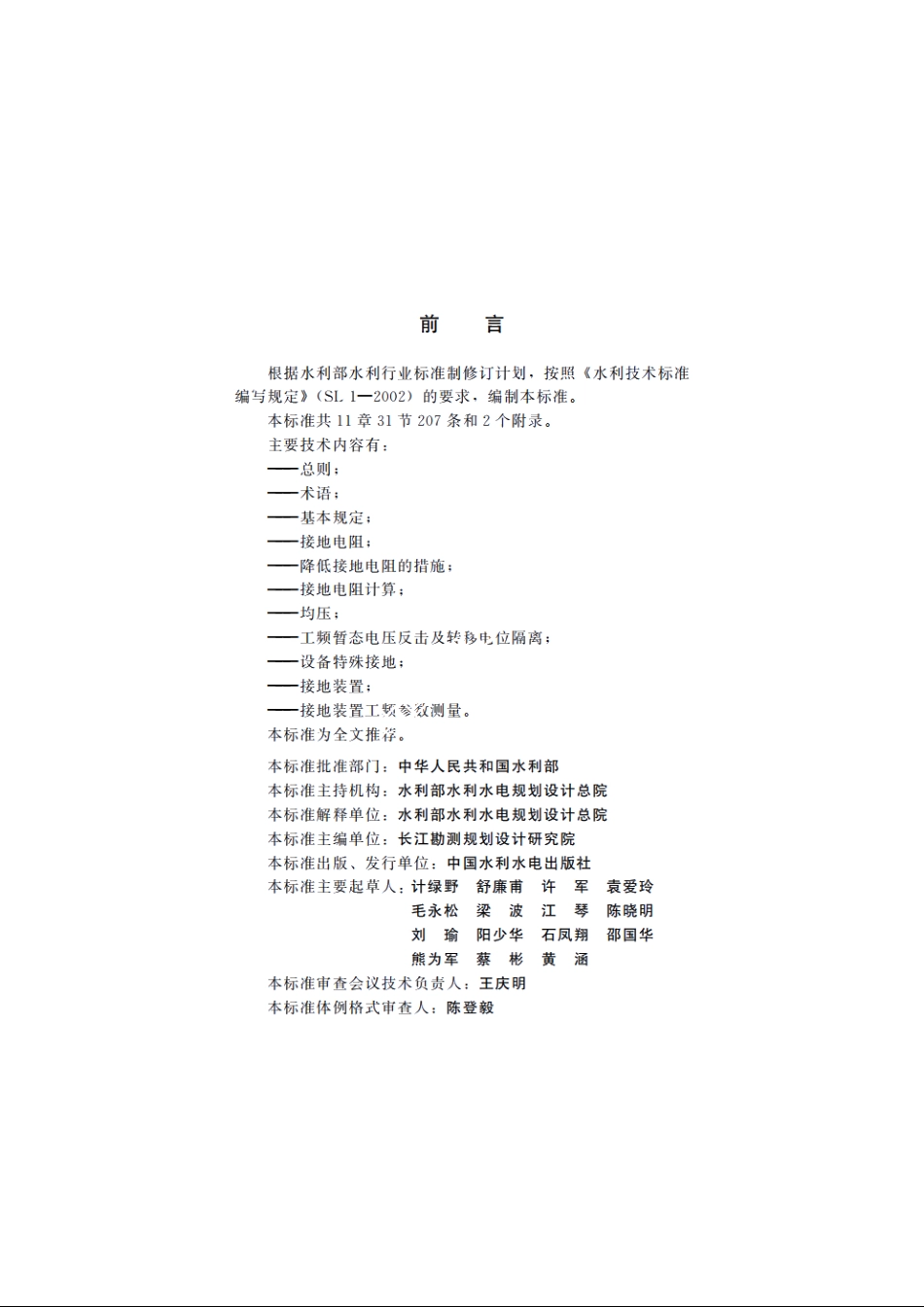

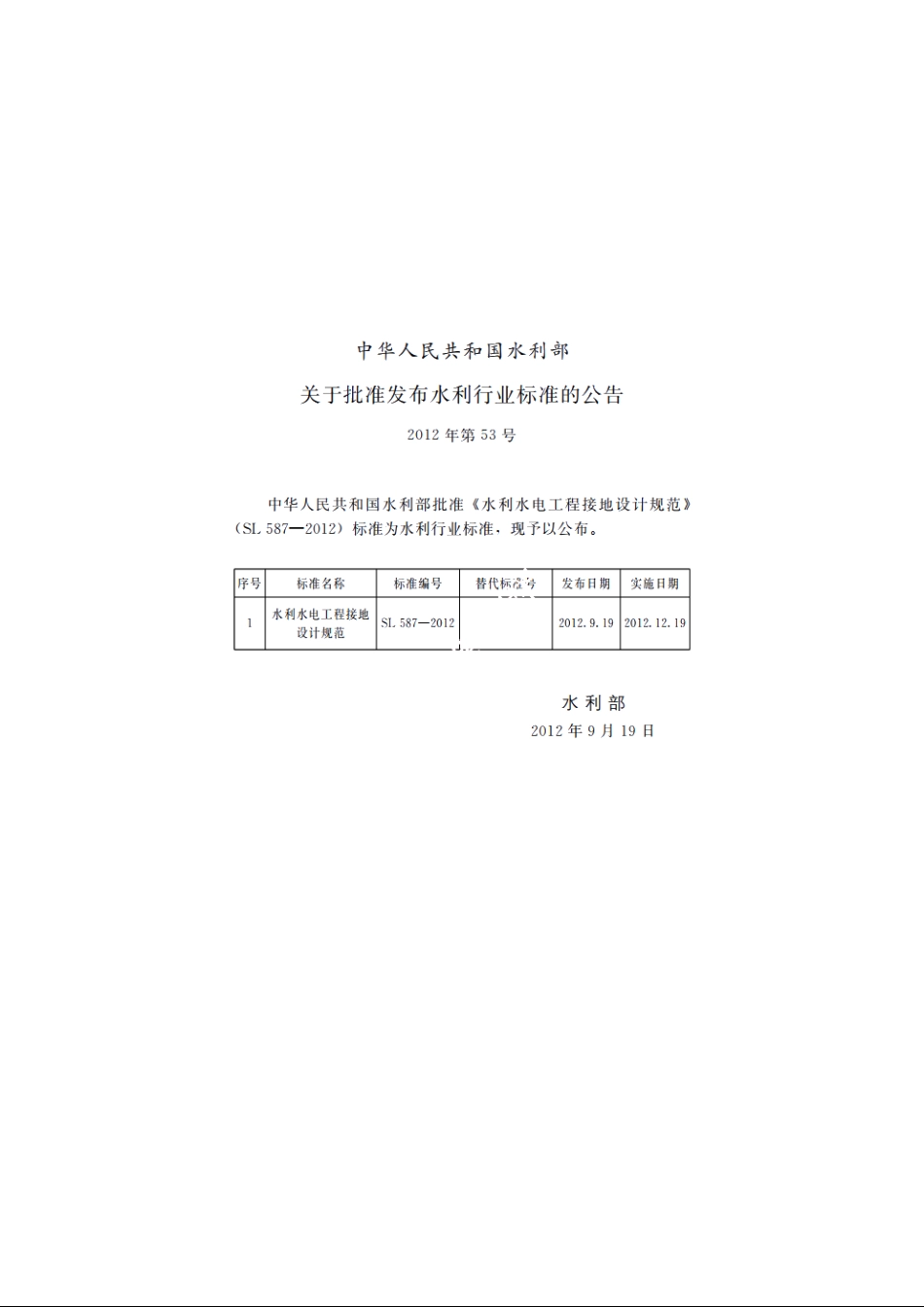

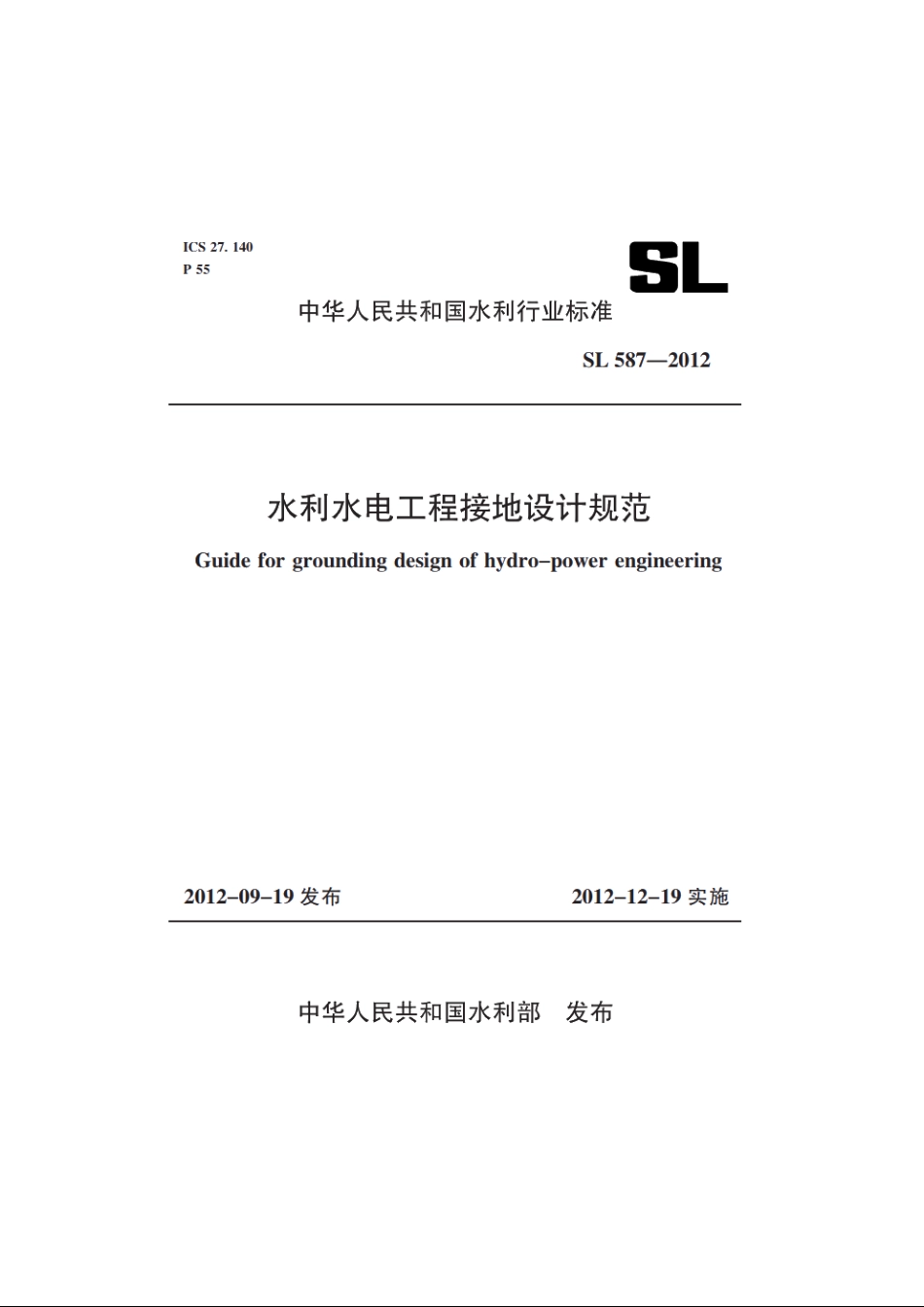

ICS 27.140P55SL中华人民共和国水利行业标准SL587-2012水利水电工程接地设计规范Guide for grounding design of hydro-power engineering2012-09-19发布2012-12-19实施中华人民共和国水利部发布中华人民共和国水利部关于批准发布水利行业标准的公告2012年第53号中华人民共和国水利部批准水利水电工程接地设计规范(SL587-2012)标准为水利行业标准，现予以公布。序号标准名称标准编号替代标准号发布日期实施日期水利水电工程接地SL587-20122012.9.192012.12.19设计规范水利部2012年9月19日前言根据水利部水利行业标准制修订计划，按照水利技术标准编写规定(SL1一2002)的要求，编制本标准。本标准共11章31节207条和2个附录。主要技术内容有：一总则：一术语：一基本规定：一接地电阻：一降低接地电阻的措施：一接地电阻计算：一均压：一工频暂态电压反击及转移电位隔离：一设备特殊接地：接地装置；一接地装置工断参数测量。本标准为全文推浮。本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计总院本标准解释单位：水利部水利水电规划设计总院本标准主编单位：长江勘测规划设计研究院本标准出版、发行单位：中国水利水电出版社本标准主要起草人：计绿野舒廉甫许军袁爱玲毛永松梁波江琴陈晓明刘瑜阳少华石凤翔邵国华熊为军蔡彬黄涵本标准审查会议技术负责人：王庆明本标准体例格式审查人：陈登毅目次1总则*12术语3基本规定4接地电阻4.1大接地短路电流系统.94.2小接地短路电流系统104.3低压系统114.4杆塔 115降低接地电阻的措施135.1水下接地5.2引外接地.135.3深井接地5.4人工降阻6接地电阻计算166.1工频接地电阻计算166.2冲击接地电阻计算.267均压297.2接触、跨步电位差允许值307.3接触、跨步电位差计算317.4接地装置电位计算.368工频暂态电压反击及转移电位隔离408.1工频暂态电压反击408.2转移电位隔离9设备特殊接地9.1GIS接地9.2离相式封闭母线接地.439.3高压电缆线路的接地449.5移动式和携带式电力设备接地.489.6监控系统接地.4910.1接地系统、接地和接地线5110.3接地导体面选择及计算5310.4接地体防腐5710.5接地标志5811接地装置工频参数测量5911.1接地电阻测量5911.2接触、跨步电位差测量.6311.3土壤电阻率测量.6411.4水电阻率测量65附录A架空线路杆塔地的冲击系数66附录B四极法测量电极布置及典型视电阻率曲线与典型土壤（水）电阻率68标准用词说明73条文说明 75
