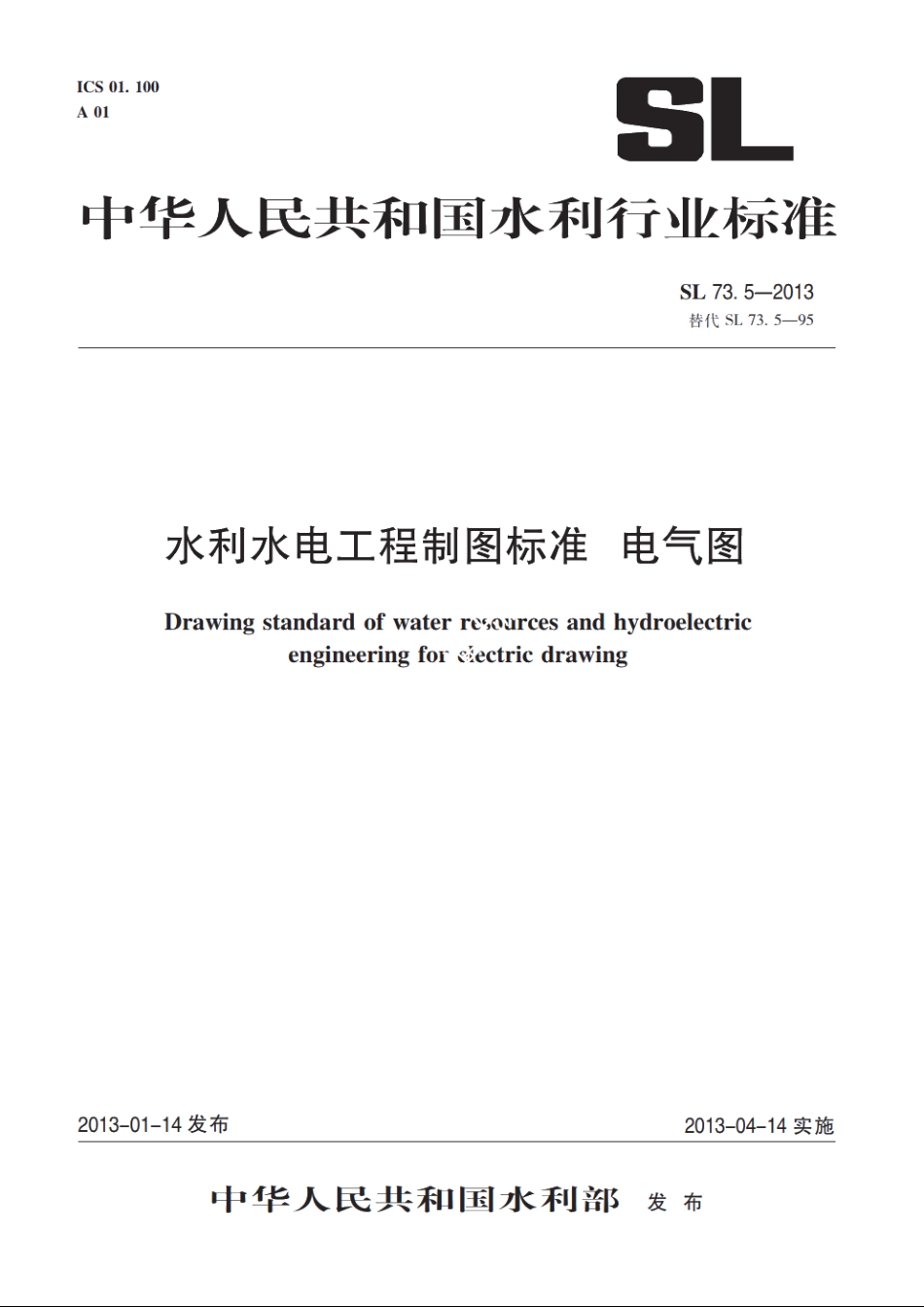

SL
73.5-2013
水利水电工程制图标准
电气图
73.5
2013
水利水电工程
制图
标准
电气

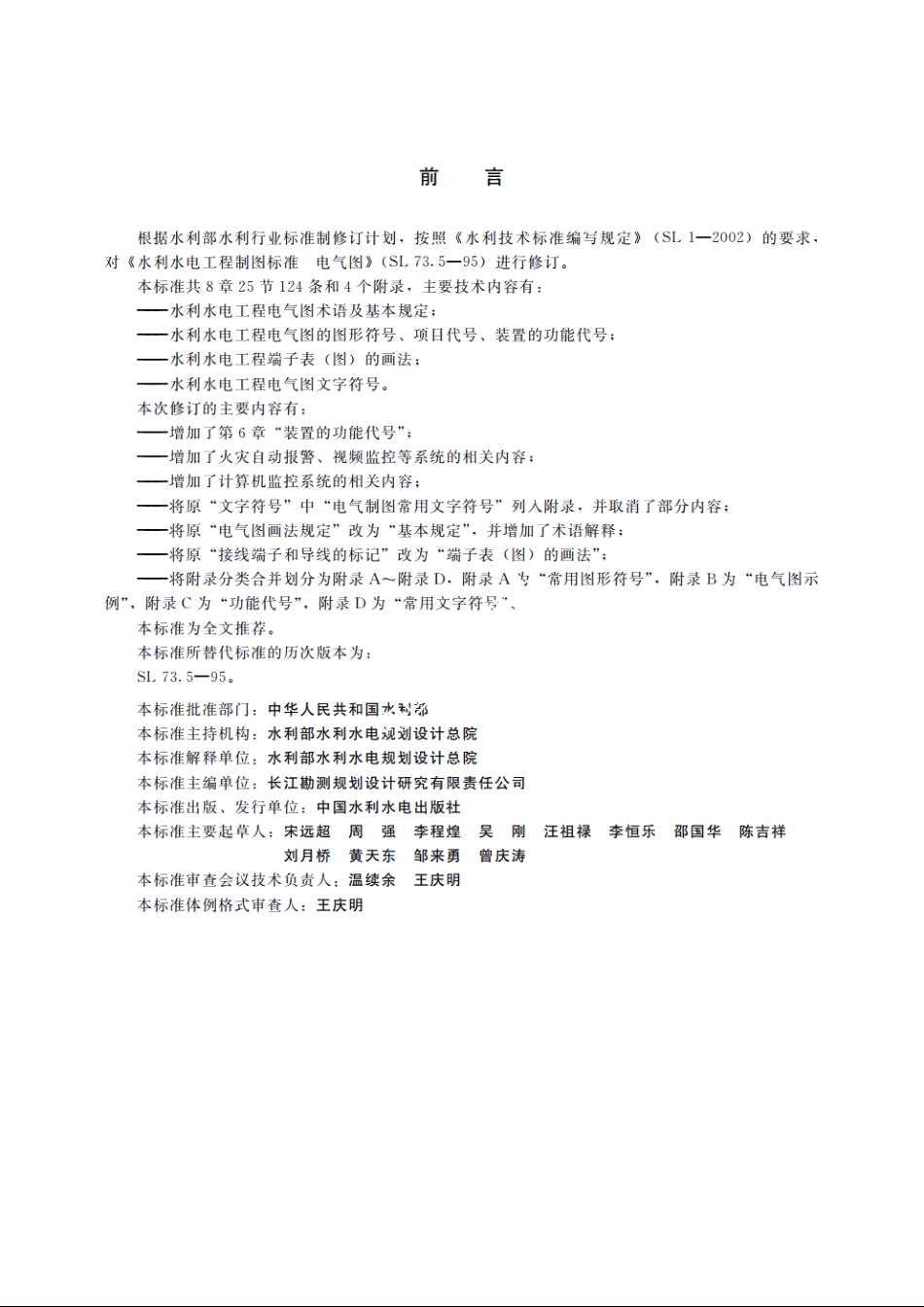

前言根据水利部水利行业标准制修订计划，按照水利技术标准编写规定(SL1-2002)的要求，对水利水电工程制图标准电气图(SL73.5-95)进行修订。本标准共8章25节124条和4个附录，主要技术内容有：水利水电工程电气图术语及基本规定：水利水电工程电气图的图形符号、项目代号、装置的功能代号；水利水电工程端子表（图）的画法；水利水电工程电气图文字符号。本次修订的主要内容有：增加了第6章“装置的功能代号”；增加了火灾自动报警、视频监控等系统的相关内容；增加了计算机监控系统的相关内容；将原“文字符号”中“电气制图常用文字符号”列人附录，并取消了部分内容：将原“电气图画法规定”改为“基本规定”，并增加了术语解释：将原“接线端子和导线的标记”改为“端子表（图）的画法”；将附录分类合并划分为附录A附录D,附录A为“常用图形符号”，附录B为“电气图示例”，附录C为“功能代号”，附录D为“常用文字符号”、本标准为全文推荐。本标准所替代标准的历次版本为：SL 73.5-95。本标准批准部门：中华人民共和国水本标准主持机构：水利部水利水电规划设计总院本标准解释单位：水利部水利水电规划设计总院本标准主编单位：长江勘测规划设计研究有限责任公司本标准出版、发行单位：中国水利水电出版社本标准主要起草人：宋远超周强李程煌吴刚汪祖禄李恒乐邵国华陈吉祥刘月桥黄天东邹来勇曾庆涛本标准审查会议技术负责人：温续余王庆明本标准体例格式审查人：王庆明
