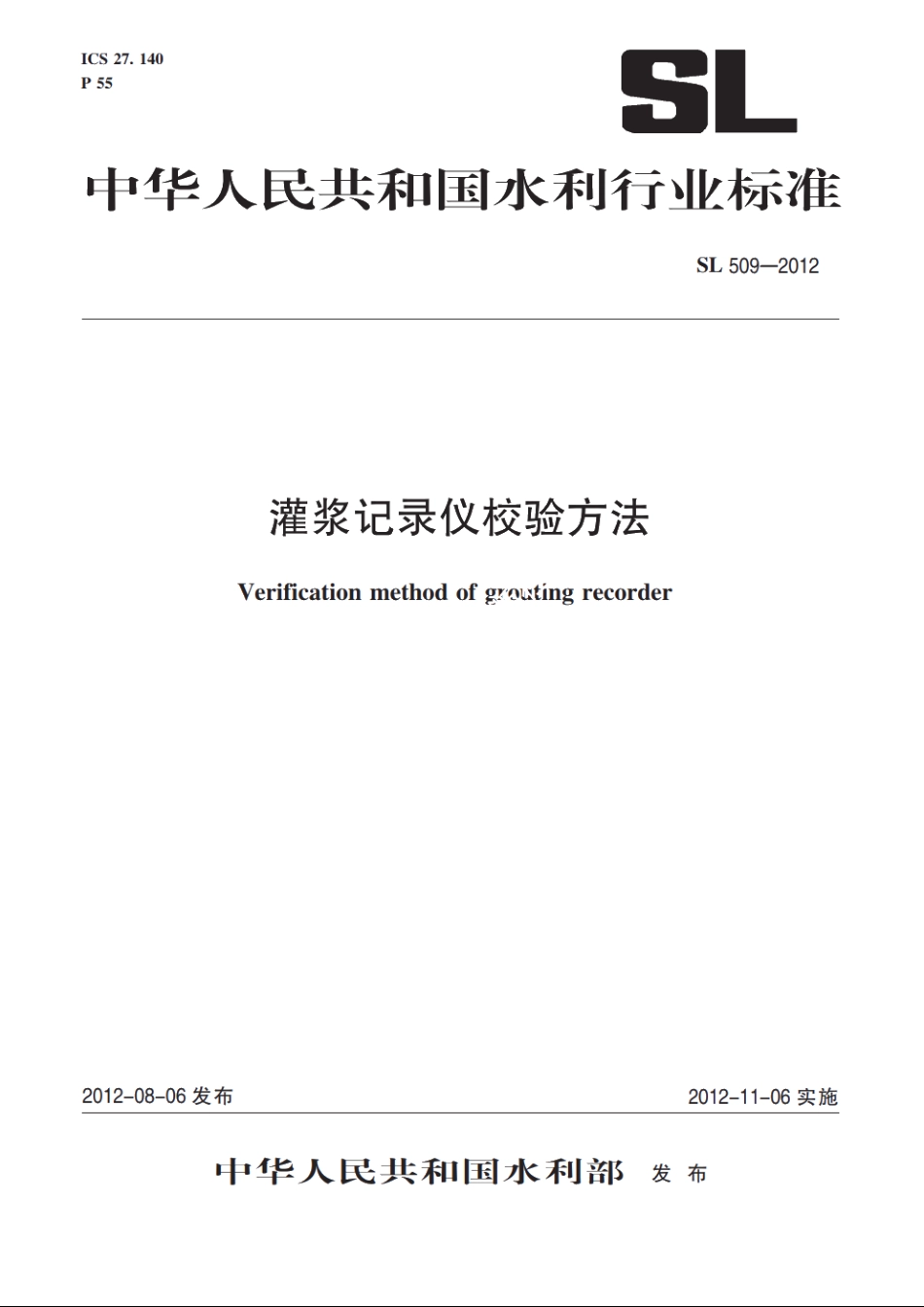

SL 509-2012 灌浆记录仪校验方法.pdf

SL509-2012灌浆记录仪校验方法1范围本标准适用于新制造、使用中和修理后的单机单灌、单机多灌等灌浆记录仪的校验。2引用文件本标准引用了下列文件：DL/T5237灌浆记录仪技术导则凡是注日期的引用文件，仅注日期的文件适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。3术语和符号3.1术语下列术语和定义适用于本标准。3.1.1传感装置sensing device压力计、流量计和密度计的统称。3.1.2灌浆记录仪grouting recorder运用数据采集与处理技术，通过压力传感器、流量传感器及其他传感器，对灌浆施工作业的压力、流量、密度等施工参数进行检测、显示予以记录的装置。3.1.3灌浆记录仪主机mainframe of grouting recorder将灌浆过程多个变量随时间或另一变量变化的过程转换为可识别和读取信号的仪器。以下简称主机。3.1.4单机单灌single-line grouting recorder一台主机仪与一套灌浆设备的监测传感装置相连，检测和记录一个灌浆孔段灌浆过程参数的灌浆记录仪。3.1.5单机多灌multi-line grouting recorder一台主机与两套及以上灌浆设备的监测传感装置相连，同时检测和记录两个及以上灌浆孔段灌浆过程参数的灌浆记录仪。3.2符号相对误差%；I电流-mA;Q流量L/min;P压力，MPa;C密度，g/cm3;1
