SL 122-2012 岩石变形测试仪校验方法.pdf

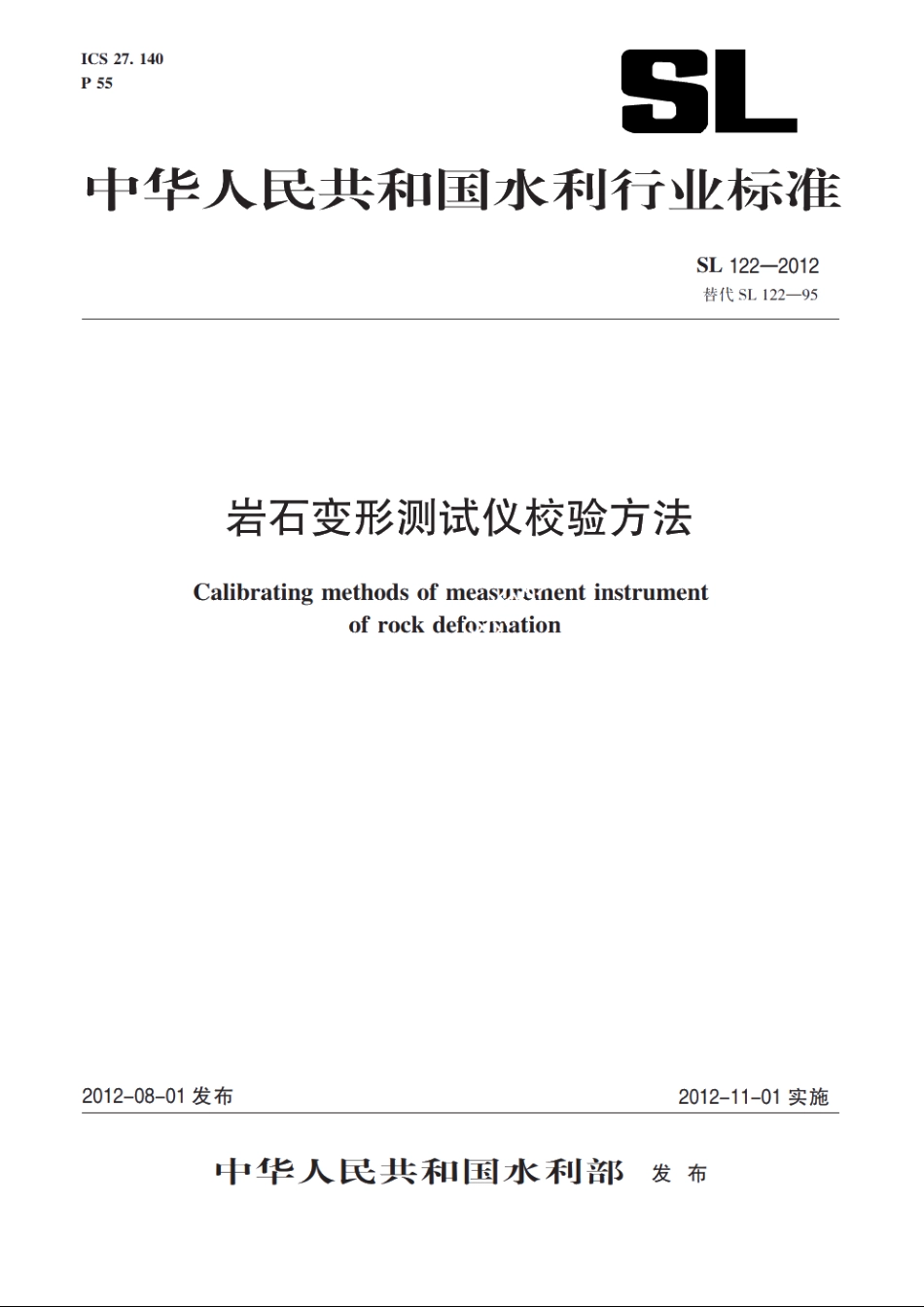

ICS27.140P55S中华人民共和国水利行业标准SL122-2012替代SL122一95岩石变形测试仪校验方法Calibrating methods of measurernent instrumentof rock deformation2012-08-01发布2012-11-01实施中华人民共和国水利部发布SL122-2012岩石变形测试仪校验方法1范围本标准适用于各类岩石变形测试仪。2引用文件本标准引用了下列文件：GB/T2611试验机通用技术要求JJG139拉力、压力和万能试验机JJG762引伸计SL264水利水电工程岩石试验规程凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。3术语和符号3.1术语下列术语和定义适用于本文件。3.1.1岩石变形测试仪 rock deformation testing apparatus岩石变形测试仪由加载设备（压力机）和测设备（引伸计）组成，用以测定岩石的变形参数。3.1.2引伸计extensometer试验机对试样施加轴向力时，测量试样线变形的装置，包括测量、指示或记录系统。根据结构特点，分为电子式和机械式两种。电子式引伸计，如电阻应变式、电感式引伸计，工作需配备相应的放大器、计算机或指示装置能自动记录或显示所测位移示值，故标定电子式引伸计时必须包括与其配套的整个测量系统。机械式引伸计，如百分表式、杠杆式、光学式引伸计，是由指针或光标直接指示位移示值。3.2符号使用的符号、单位及说明见表1。表1符号、单位及说明符号单位说明14m引伸计分辨力im标定器给出的量值q引伸计示值相对误差mm校验点标准试样的变形值Fmm同一校验点变形测试仪示值平均值4概述岩石变形测试仪由加荷设备（压力机）和量测设备（引伸计）组成，用于测定岩石变形性能。1
