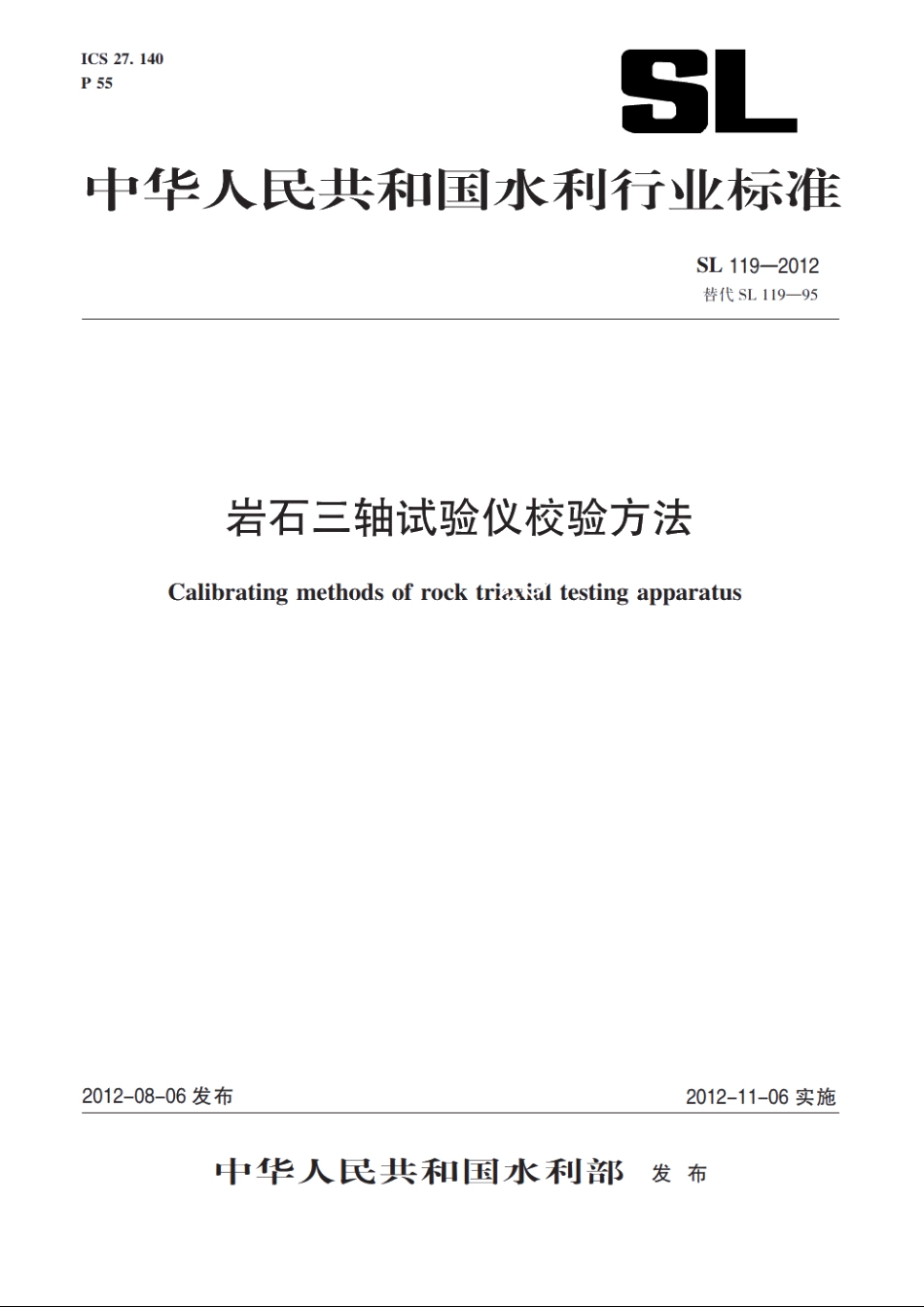

SL 119-2012 岩石三轴试验仪校验方法.pdf

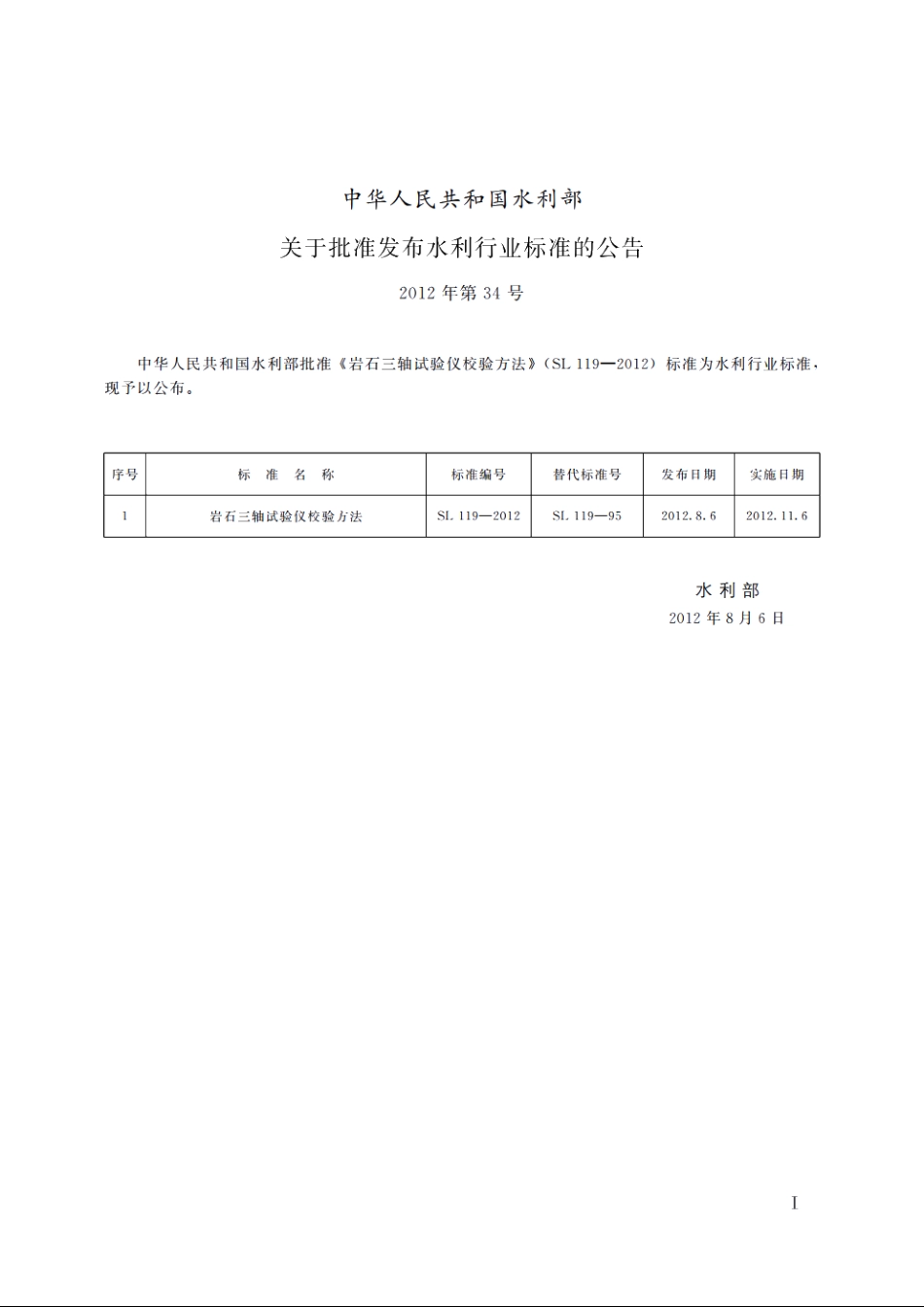

中华人民共和国水利部关于批准发布水利行业标准的公告2012年第34号中华人民共和国水利部批准岩石三轴试验仪校验方法(SL119-2012)标准为水利行业标准现予以公布。序号标准名称标准编号替代标准号发布日期实施日期岩石三轴试验仪校验方法SL119-2012SL119-952012.8.62012.11.6水利部2012年8月6日ISL 119-2012前言根据水利部水利行业标准制修订计划，按照JF1071-2010国家计量校准规范编写规则和GB/T1.1-2009标准化工作导则第1部分：标准的结构和编写的要求，对SL11995岩石三轴试验仪校验方法进行修订。本标准共8章19节43条和2个附录，主要包括以下内容：范围；一引用文件：术语和符号：概述；技术要求；一校验条件；一校验方法；一一校验结果与检验周期。本次修订的主要内容有：增加了第2章“引用文件”部分；增加了第3章“术语和计量单位”的内容；对原第二章“技术要求”进行了细化，增加“引伸计”、“电器设备”内容；一对原第二章“技术要求”、第三章“校验条件”、第四章“校验项目和校验方法”、第五章“校验结果的处理”做了调整和归并，组合为“技术要求”、“校验条件”、“校验方法”、“校验结果与校验周期”共4章；一校验报告格式进行部分修改。本标准为全文推荐。本标准批准部门：中华人民共和国水利部。本标准主持机构：水利部综合事业局。本标准解释单位：水利部综合事业局。本标准主编单位：长江水利委员会长江科学院。本标准参编单位：长春市朝阳试验仪器有限公司、中国科学院武汉岩土力学研究所、长江岩土工程总公司（武汉）。本标准出版、发行单位：中国水利水电出版社。本标准主要起草人：朱杰兵、郝庆泽、高红、林水生、蒋昱州、邓争荣、张正清、吴相超、汪斌、何沛田、刘小红、曾平、尹健民、王成、李聪。本标准审查会议技术负责人：曾亚武。本标准体例格式审查人：于爱华。本标准所替代标准的历次版本为：SL119-95。IVSL119-2012岩石三轴试验仪校验方法1范围本标准适用于新制造、使用中和修理后的轴向加载能力为5005000kN、侧向加载能力为20150MP的等围压岩石三轴试验仪的校验，岩石三轴蠕变试验仪可参照使用。2引用文件本标准引用了下列文件：GB/T2611试验机通用技术要求JJG762引伸计凡是注日期的引用文件，仪注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。3术语和符号3.1术语下列术语和定义适用于本标准。引伸计extensometer又称变形测量系统，由变形传感器和变形测量显：单元组成，统称为引伸计。3.2符号使用的符号、单位及说明见表1。夜1符号、单位及说明符号单位说明符号单位说明%载荷指示装置的相对分排力%载荷测量系统的示值相对误差b8载荷测量系统示值重复性的相对误差e%引伸计示值相对误差FL载荷指示装置各挡测量范围的最大值am引伸计示值绝对误差Fio卸除载荷后载荷指示装置的我余示值9e%引伸计标距相对误差FN判定相对分湖力时选定的载荷参考点N载荷指示装置的分辨力fo%载荷测量系统的零点相对误差%载荷测量系统的示值进回程相对误差概述岩石三轴试验仪（以下简称三轴仪），用于三向应力状态下(2=s)测试岩石强度和变形性能，由轴向和侧向两个加载系统组成，岩石三轴仪的校验主要包括轴向及侧向加载系统校验、轴向及侧向载荷指示装置校验以及引伸计的校验。5技术要求5.1一般要求5.1.1三轴仪应有铭牌。铭牌上应标明：三轴仪名称、型号、主要技术参数、标志、制造厂名、出厂编号和日期。5.1.2三轴仪轴向及侧向机架应具有足够的试验空间。1
