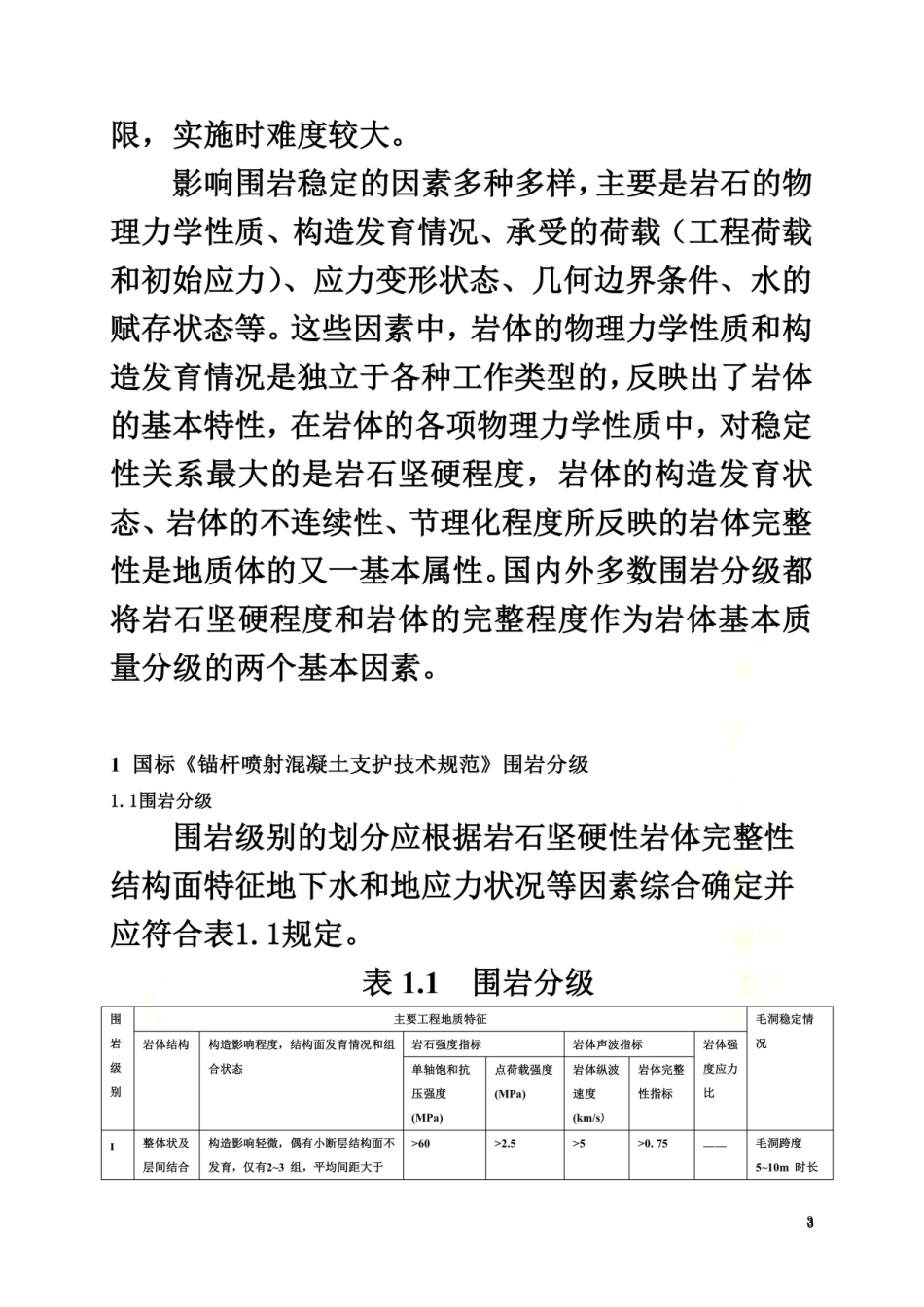

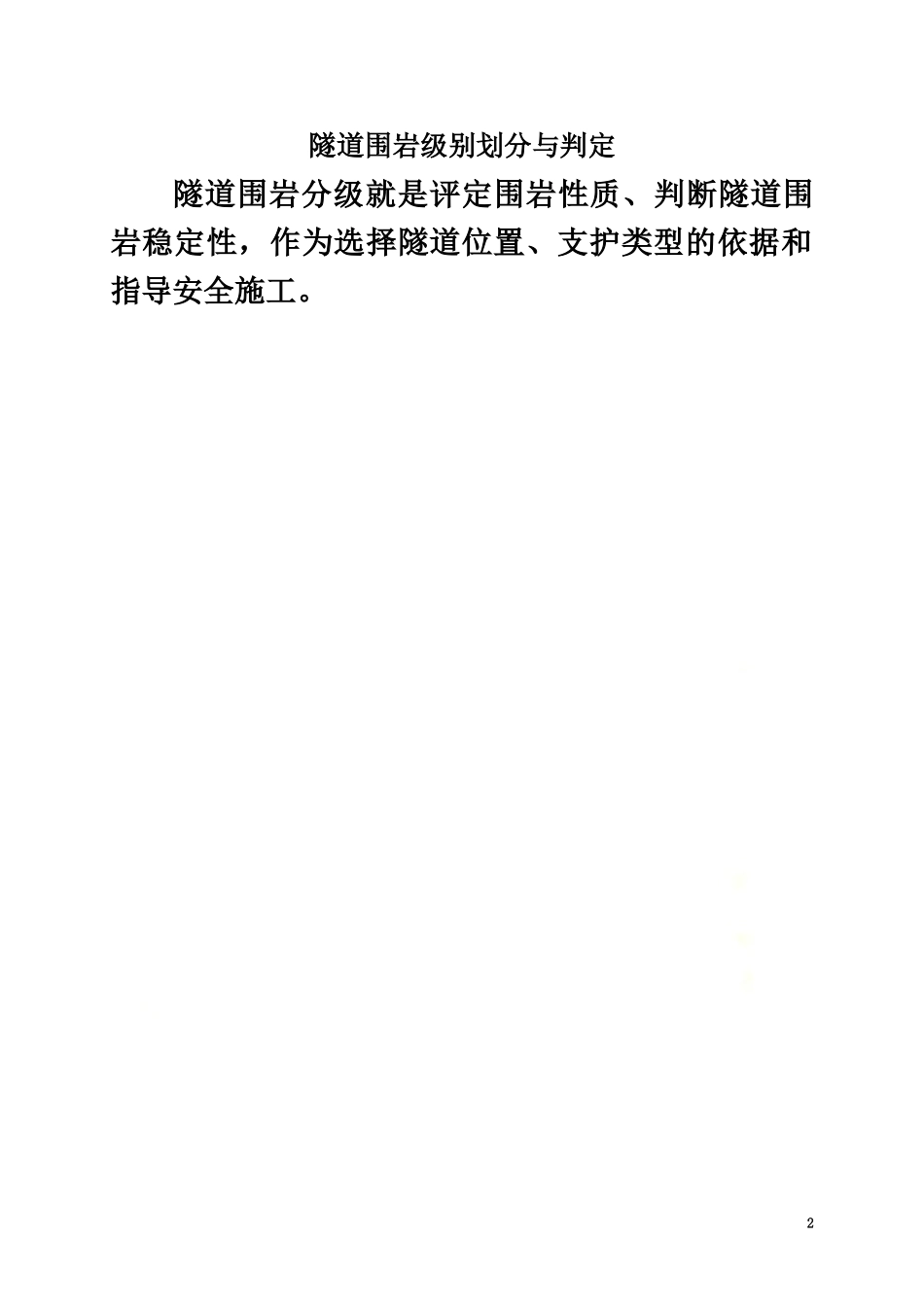

隧道围岩类别划分与判定 隧道围岩级别划分与判定 隧道围岩分级就是评定围岩性质、判断隧道围岩稳定性，作为选择隧道位置、支护类型的依据和指导安全施工。 40 国内外现在的围岩分级方法有定性、定量、定性与定量相结合3种方法，且多以前两种方法为主。定性分级的做法是，在现场对影响岩体质量的诸因素进行定性描述、鉴别、判断，或对主要因素作出评判、打分，有的还引入分量化指标进行综合分级。以定性为主的分级方法，如现行的公路、铁路隧道围岩分级等方法经验的成分较大，有一定人为因素和不确定性，在使用中，往往存在不一致，随勘察人员的认识和经验的差别，对同一围岩作出级别不同的判断。采用定性分级的围岩级别，常常出现与实际差别1～2级的情况。定量分级的做法是根据对岩体性质进行测试的数据或对各参数打分，经计算获得岩体质量指标，并以该指标值进行分级。如国外N.Barton 的Q分级，Z.T.Bieniawsks的地质力学（MRM）分级、Dree的RQD值分级等方法。但由于岩体性质和赋存条件十分复杂，分级时仅用少数参数和某个数学公式难以全面准确地概括所有情况，而且参数测试数量有限，数据的代表性和抽样的代表性均存在一定的局Ⅱ 同I级围岩结构 同I 级围岩特征 30~60 1. 25~2. 5 3.7~5 .2 >0. 75 毛洞跨度5~10m 时，围岩能较长时间(数月至数年)维持稳定，仅出现局部小块掉落 块状结构和层间结合较好的中厚层或厚层状结构 构造影响较重，有少量断层，结构面发育，一般 为3 组，平均间距0 .4~0 .8m， 以原生和构造节理为主，多数闭合，偶有泥质充填，贯通性较差，有少量软弱结构面。层间结合较好，偶有层间错动和层面张开现象 >60 >2. 5 3 .7~5. 2 >0 .5 —— Ⅲ 同I级围岩结构 同I 级围岩特征 20~30 0 .85~1.25 3 .0~4.5 >0. 75 >2 毛洞跨度5~10m时围岩能维持一个月以上的稳定主要出现局部掉块塌落 同Ⅱ级围岩块状结构和层间结合较好的中厚层或厚层状结构 同Ⅱ级围岩块状结构和层间结合较好的中厚层或厚层状结构特征 30~60 1. 25~2.50 3 .0~4.5 0 .5~0 .75 >2 层间结合良好的薄层和软硬岩互层结构 构造影响较重结构面发育一般为3组平均间距0 2~0 4m 以构造节理为主节理面多数闭合少有泥质充填岩层为薄层或以硬岩为主的软硬岩互层层间结合良好少见软弱夹层层间错动和层面张开现象 >60(软岩>20) >2 50 3 0~45 0 30~0 50 >2 碎裂镶嵌结构 构造影响较重结构面发育一般为3 组以上平均间距0 2~0 4m 以构 造节理为主节理面多数闭合少数有泥质充填块体间牢固咬合 >60 >2 50 3 0~4.5 0 30~0 50 >2 Ⅳ 同Ⅱ级围岩块状结构和层间结合较好的中厚层或厚层状结构 同Ⅱ级围岩块状结构和层间结合较好的中厚层或厚层状结构特征 10~30 0 42~125 2 0~35 0 50~0 75 >1 毛洞跨度5m 时围岩能维持数日到一个月的稳定主要失稳形式为冒落或片帮 散块状结构 构造影响严重一般为风化卸荷带结构面发育一般为3 组平均间距0 4~0 8m 以构造节理卸荷风化裂隙为主贯通性好多数张开夹泥夹泥厚度一般大于结构面的起伏高度咬合力弱构成较多的不稳定块体 >30 >1 25 >2 0 >0 15 >1 层间结合不良的薄层中厚层和软硬岩互层结构 构造影响严重结构面发育一般为3 组以上平均间距0 2~0 4m 以构造风化节理为主大部分微张(0 5~1 0mm)部分张开( 1 0mm)有泥质充填层间结合不良多数夹泥层间错动明显 >30(软岩>10) >1 25 2 0~35 0 20~0 40 >1 碎裂状结构 构造影响严重多数为断层影响带或强风化带结构面发育一般为3 组以上平均间距0 2~0 4m 大部分微张(0 5~1 0mm) 部分张开( 1 0mm) 有泥质充填形成许多碎块体 >30 >1 25 2 0~35 0 20~0 40 >1 Ⅴ 散体状结构 构造影响很严重多数为破碎带全强风化带破碎带交汇部位构造及风化节理密集节理面及其组合杂乱形成大量碎块体块体间多数为泥质充填甚至呈石夹土状或土夹石状 —— —— <2 0 —— —— 毛洞跨度5时围岩稳定时间很短约数小时至数日 注1 围岩按定性分级与定量指标分级有差别时一般应以低者为准。 2 本表声波指标以孔测法测试值为准如果用其他方法测试时可通过对比试验进行换算。 3 层状岩体按单层厚度可划分为 厚层大于0 5m 中厚层0 1~0 5m 薄层小于0 1m 4 一般条件下确定围岩级别时应以岩石单轴湿饱和抗压强度为准当洞跨小于5m，服务年限小于10 年的工程确定围岩级别时可采用点荷载强度指标代替岩块单轴饱和抗压强度指标可不做岩体声波指标测试 5 测定岩石强度做单轴抗压强度测定后可不做点荷载强度测定。 1.2围岩分级的主要影响因素 1.2.1体完整性指标 用岩体完整性系数Kv表示，Kv 可按下式计算: Kv=(Vpm/Vpr)2 （1.2-1） 式中：Vpm——岩体弹性纵波速度（km/s） Vpr——岩石弹性纵波速度（km/s） 当无条件进行声波实测时也可用岩体体积节理数Jv 按表1.2定Kv 值。 表1.2 Jv与Kv对照表 Jv(条/m3) <3 3～10 10～20 20～35 ＞35 Kv ＞0.75 0.75～0.55 0.55～0.35 0.35～0.15 ＜0.15 1.2.2岩体强度应力比 岩体强度应力比的计算应符合下列规定： 1 当有地应力实测数据时 S m = K v f r/σ1 （1.2-2） 式中：Sm--岩体强度应力比； fr--岩石单轴饱和抗压强度(MPa)； Kv--岩体完整性系数； σ1--垂直洞轴线的较大主应力(kN/m2)。 2 当无地应力实测数据时 σ1= γH (3.2-3) 式中：γ--岩体重力密度(kN/m3)； H--隧洞顶覆盖层厚度(m)。 1.2.3 地下水 对Ⅲ、Ⅳ级围岩当地下水发育时应根据地下水类型水量大小软弱结构面多少及其危害程度适当降级。 1.2.4 断层带 对Ⅱ、Ⅲ、Ⅳ级围岩当洞轴线与主要断层或软弱夹层的夹角小于30时应降一级。 2 铁路隧道围岩分级 2.1铁路隧道围岩分级及其适用条件 目前，我国铁路隧道采用的围岩分级如表2.1所示。当用物探法测有弹性纵波速度时，可参照围岩弹性纵波速度测定值确定围岩级别。本分级适用于一般地质情况的隧道，对特殊地质条件的围岩，如膨胀岩、盐岩、多年冻土等需另行考虑。关于隧道围岩分级的基本因素和围岩基本分级及其修正,可参照2.3内容确定。 表2.1 铁路隧道围岩分级 围岩级别 围岩主要工程地质条件 围岩开挖后的稳定状态（单线） 围岩弹性纵波速度vp（km/s） 主要工程地质特征 结构特征和完整状态 Ⅰ 极硬岩（单轴饱和抗压强度Rc>60MPa）：受地质构造影响轻微，节理不发育，无软弱面（或夹层）；层状岩层为巨厚层或厚层，层间结合良好，岩体完整 呈巨块状整体结构 围岩稳定，无坍塌，可能产生岩爆 >4.5 Ⅱ 硬质岩（Rc>30MPa）：受地质构造影响较重，节理较发育，有少量软弱面（或夹层）和贯通微张节理，但其产状及组合关系不致产生滑动；层状岩层为中厚层或厚层，层间结合一般，很少有分离现象，或为硬质岩石偶夹软质岩石 呈巨块或大块状结构 暴露时间长，可能会出现局部小坍塌；侧壁稳定；层间结合差的平缓岩层，顶板易塌落 3.5～4.5 Ⅲ 硬质岩（Rc>30MPa）：受地质构造影响严重，节理发育，有层状软弱面（或夹层），但其产状及组合关系尚不致产生滑动；层状岩层为薄层或中层，层间结合差，多有分离现象；硬、软质岩石互层 呈块（石）碎（石）状镶嵌结构 拱部无支护时可产生小坍塌，侧壁基本稳定，爆破震动过大易坍 2.5～4.0 较软岩（Rc≈15～30MPa）：受地质构造影响较重，节理较发育；层状岩层为薄层、中厚层或厚层，层间一般 呈大块状结构 Ⅳ 硬质岩（Rc>30MPa）：受地质构造影响极严重，节理很发育；层状软弱面（或夹层）已基本破坏 呈碎石状压碎结构 拱部无支护时，可产生较大的坍塌，侧壁有时失去稳定 1.5～3.0 软质岩（Rc≈5®～30MPa）：受地质构造影响严重，节理发育 呈块（石）碎（石）状镶嵌结构 土体：1.具压密或成岩作用的黏性土、粉土及砂类土 2.黄土（Q1、Q2） 3.一般钙质、铁质胶结的碎石土、卵石土、大块石土 1和2呈大块状压密结构，3呈巨块状整体结构 Ⅴ 岩体：软岩，岩体破碎至极破碎；全部极软岩及全部极破碎岩（包括受构造影响严重的破碎带） 呈角砾碎石状松散结构 围岩易坍塌，处理不当会出现大坍塌，侧壁经常小坍塌；浅埋时易出现地表下沉（陷）或塌至地表 1.0～2.0 土体：一般第四系坚硬、硬塑黏性土，稍密及以上、稍湿或潮湿的碎石土著人、卵石土、圆砾土、角砾土、粉土及黄土（Q3、Q4） 非黏性土呈松散结构，黏性土及黄土呈松软结构 Ⅵ 岩体：受构造影响严重呈碎石、角砾及粉末、泥土状的断层带 黏性土呈易壖动的松软结构，砂性土呈潮湿松散结构 围岩极易坍塌变形，有水时土砂常与水一齐涌出；浅埋时易塌至地表 <1.0(饱和状态的土<1.5) 土体：软塑状黏性土、饱和的粉土、砂类土等 注：层状岩层的层厚划分： 巨厚层：厚度大于1.0m； 厚层：厚度大于0.5m，且小于等于1.0m； 中厚层：厚度大于0.1m，且小于等于0.5 m； 薄层：厚度小于或等于0.1m。 2.2各级围岩的物理力学指标 各级围岩的物理力学指标标准值应按试验资料确定，无试验资料时可按表2.2选用。 表2.2 各级围岩的物理力学指标 围岩级别 重度γ（kN/m3） 弹性反力系数K(MPa/m) 变形模量E（GPa） 泊松比υ 内摩擦角φ（º） 黏聚力C（MPa） 计算摩擦角φ（º） Ⅰ 26～28 1800～2800 >33 <0.2 >60 >2.1 >78 Ⅱ 25～27 1200～1800 20～33 0.2～0.25 50～60 1.5～2.1 70～78 Ⅲ 23～25 500～1200 6～20 0.25～0.3 39～50 0.7～1.5 60～70 Ⅳ 20～23 200～500 1.3～6 0.3～0.35 27～39 0.2～0.7 50～60 Ⅴ 17～20 100～200 1～2 0.35～0.45 20～27 0.05～0.2 40～50 Ⅵ 15～17 <100 <1 0.4～0.5 <22 <0.1 30～40 注：1.本表数值不包括黄土地层； 2.选用计算摩擦角时，不再计内摩擦角和黏聚力。 2.3围岩分级的主要因素 2.3.1围岩基本分级 围岩基本分级应由岩石坚硬程度和岩体完整程度两个因素确定； 岩石坚硬程度和岩体完整程度，应采用定性划分和定量指标两种方法综合确定。岩石坚硬程度可按表2.3.1-1划分。岩体完整程度可按表2.3.1-2划分。围岩基本分级可按表2.3.1-3确定。 表2.3.1-1 岩石坚硬程度划分 岩石类别 单轴饱和抗压强
