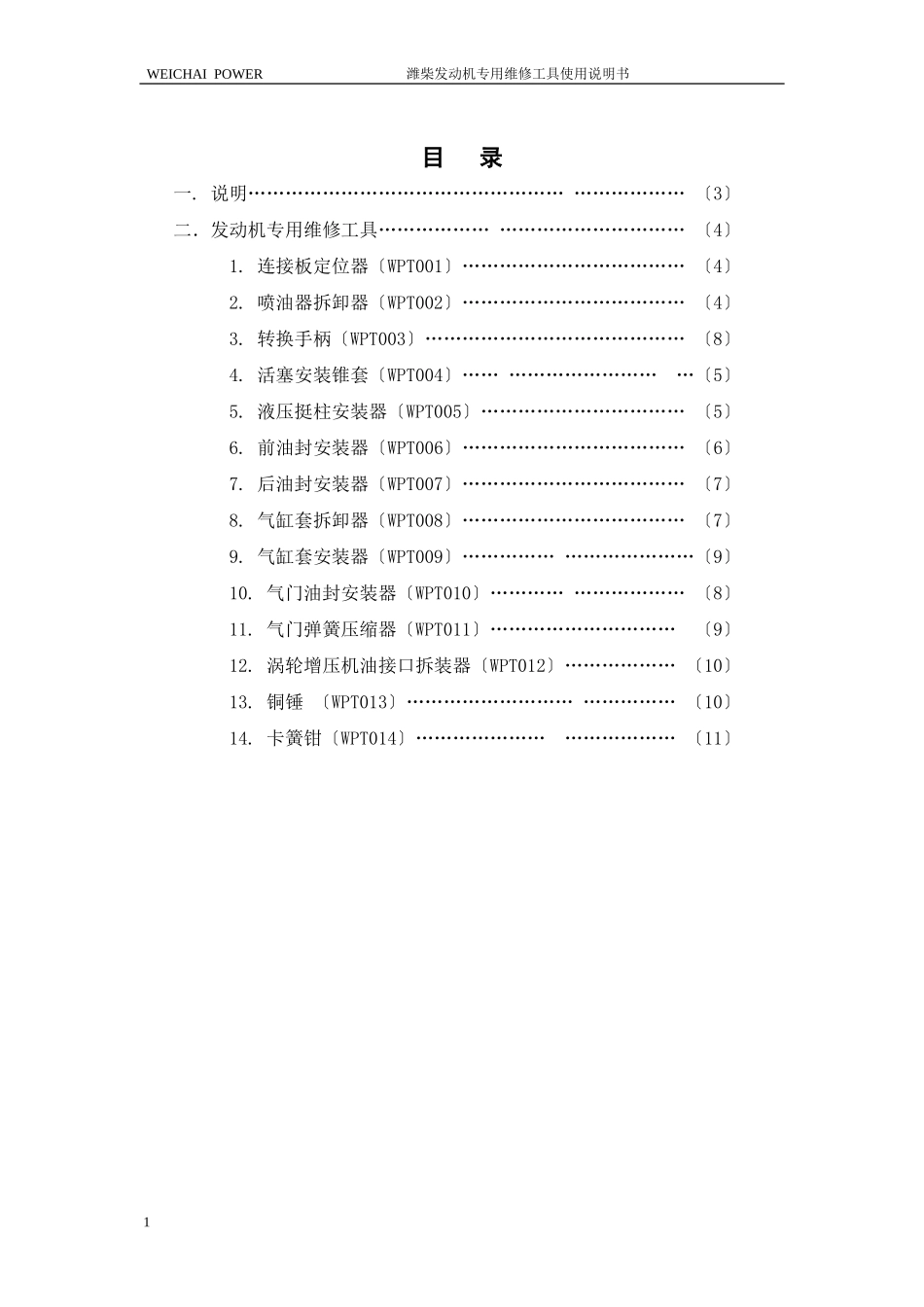

WEICHAI POWER 潍柴发动机专用维修工具使用说明书 目 录 一. 说明…………………………………………… ……………… 〔3〕 二．发动机专用维修工具……………… ………………………… 〔4〕 1. 连接板定位器〔WPT001〕……………………………… 〔4〕 2. 喷油器拆卸器〔WPT002〕……………………………… 〔4〕 3. 转换手柄〔WPT003〕…………………………………… 〔8〕 4. 活塞安装锥套〔WPT004〕…… …………………… …〔5〕 5. 液压挺柱安装器〔WPT005〕…………………………… 〔5〕 6. 前油封安装器〔WPT006〕……………………………… 〔6〕 7. 后油封安装器〔WPT007〕……………………………… 〔7〕 8. 气缸套拆卸器〔WPT008〕……………………………… 〔7〕 9. 气缸套安装器〔WPT009〕…………… …………………〔9〕 10. 气门油封安装器〔WPT010〕………… ……………… 〔8〕 11. 气门弹簧压缩器〔WPT011〕………………………… 〔9〕 12. 涡轮增压机油接口拆装器〔WPT012〕……………… 〔10〕 13. 铜锤 〔WPT013〕……………………… …………… 〔10〕 14. 卡簧钳〔WPT014〕………………… ……………… 〔11〕 一、说 明 适当的维修方法和正确的修理程序对所有发动机和操作人员都是安全和可靠的。维修的程序、技术和所使用的专用工具及零部件是多种多样的，维修人员的技能也是不尽相同的，所以本专用工具说明未能对所有工具提供详细的说明或冲突之处，请参照维修手册进行。 在维修柴油机零配件时须知：本公司柴油机产品，是高性能的柴油机，用户在维修时请按照柴油机零件图册和维修手册的诸项要求进行工作。用户在维修时购置有关零配件，必须采用主机厂鉴定认可的产品，以确保其性能及可靠性。 警告： ● 维修时禁止吸烟。 ● 为防止严重灼伤，不要触碰任何高温金属外表。 ● 关闭点火开关，操作规程规定的除外。 ● 发动机须在通风良好的区域工作。 ● 防止在发动机工作时拆卸零部件。 ● 操作时必须戴安全防护眼镜。 二. 发动机专用维修工具 1. 连接板定位器〔WPT001〕，如图1 配套使用工具：无 用途：给连接板做定位。 操作方法：如图2 把连接板定位器〔WPT001〕插入图中箭头所指处，进行连接板的定位。 图1 连接板定位器 图2 2. 喷油器拆卸器〔WPT002〕，如图3 配套使用工具：转换手柄〔WPT003〕 用途：拆卸喷油器。 操作方法：如图4 把转换手柄〔WPT003〕的螺纹接头旋入喷油器拆卸器〔WPT002〕的螺纹孔中，然后把喷油器拆卸器〔WPT002〕套在喷油器上，手握转换手柄〔WPT003〕向上提出喷油器。 向 上 提 3 2 1 图3 喷油器拆卸器 图4 3. 转换手柄〔WPT003〕，如图17 配套使用工具：可配合喷油器拆卸器〔WPT002〕使用。 用途：可做为加长手柄和惯性锤使用。 操作方法：如图4，或18 做为加长手柄的操作方法见图4， 做为惯性锤使用，见图18 图17转换手柄〔WPT003〕 图18 4. 活塞安装锥套〔WPT004〕，如图5 配套使用工具：无 用途：固定活塞环，以安装活塞，保护活塞不受损坏。 操作方法：如图6 先把活塞安装锥套〔WPT004〕套在活塞和活塞环上，将活塞对准气缸后轻轻向下敲击活塞，直至装入。 活塞 图5活塞安装锥套 图6 5. 液压挺柱安装器〔WPT005〕，如图7 配套使用工具：无 用途：拆装液压挺柱。 操作方法：如图7和8 手握压挺柱安装器〔WPT005〕的手柄，且大拇指向下按液压挺柱安装器〔WPT005〕的压头〔图7中圆圈所指处〕，然后把液压挺柱安装器〔WPT005〕的下端插入液压挺柱中〔图8中圆圈所指处〕，松开大拇指，即可开始进行安装。 图7液压挺柱安装器 图8 6. 前油封安装器〔WPT006〕，如图9 配套使用工具：无 用途：安装发动机曲轴前油封。 操作方法：如图10 将专用工具-前油封安装器〔WPT006〕套上油封，然后一起装在曲轴前端〔用拧上配套螺栓的方法进行安装〕，通过拧动前油封安装器〔WPT006〕自身的螺母，把前油封压入安装到位。 图9前油封安装器 7. 后油封安装器〔WPT007〕，如图11 配套使用工具：无 用途：安装发动机曲轴后油封。 操作方法：如图12 将专用工具-后油封安装器〔WPT007〕套上油封，然后一起装在曲轴后端〔用拧上配套螺栓的方法进行安装〕，通过拧动后油封安装器〔WPT007〕自身的螺母，把后油封压入安装到位。 图11后油封安装器 8. 气缸套拆卸器〔WPT008〕，如图13 配套使用工具：无 用途：把缸套拔出汽缸。 操作方法：如图14 取出汽缸两侧的M16x2.0的两根螺杆，换上气缸套拆卸器〔WPT008〕配套的两根带销孔的光杆，并旋入被取出的两根螺杆的位置。然后把气缸套拆卸器〔WPT008〕的支架架在两根带销孔的光杆上，把拔头在另一端套在缸套上，在两根带销孔的光杆上插上销钉。最后通过拧动气缸套拆卸器〔WPT008〕上的螺母的方式，拔出缸套。 图13气缸套拆卸器 9. 气缸套安装器〔WPT009〕 ，如图21 配套使用工具：无 用途：把缸套压入汽缸。 操作方法：如图22 换上气缸套安装器〔WPT009〕配套的两根带销孔的光杆〔同气缸套拆卸器配套的两根光杆〕，并旋入汽缸侧的两个M16x2.0螺孔中。然后把气缸套安装器〔WPT009〕的压头压在缸套上，并把气缸套安装器〔WPT009〕的主体支架架在两根带销孔的光杆上插上销钉。最后用手柄摇动液压千斤顶，把缸套压入汽缸。 注意：当液压千斤顶行程不够时，可用手下压液压千斤顶把其行程重新归零，同时把销孔光杆上的销钉下移，这样可以弥补液压千斤顶的行程不够，同时又能继续下压缸套到合理的位置。 图21气缸套安装器 10. 气门油封安装器〔WPT010〕，如图15 配套使用工具：无 用途：安装发动机气门油封。 操作方法：如图16 利用气门油封安装器〔WPT010〕在气门导管上安装气门油封〔此安装工具的导杆为可拆卸式〕。 注意：安装不当会引起泄漏，气门油封不能重复使用。 图15气门油封安装器 图16 11. 气门弹簧压缩器〔WPT011〕，如图19 配套使用工具：无 用途：压气门弹簧，安装气门锁夹。 操作方法：如图20 把气门弹簧压缩器〔WPT011〕螺纹连接端旋入图中箭头所指处，然后把气门弹簧压缩器〔WPT011〕的压头压在气门弹簧上，手握住手柄，并下压，直到手柄杆为水平状态，此时方可安装气门锁夹。 图19气门弹簧压缩器〔WPT011〕 图20 12. 涡轮增压机油接口拆装器〔WPT012〕，如图23 配套使用工具：1/2″棘轮扳手 用途：拆装涡轮增压机油接口的螺栓。 操作方法：如图24 把工具〔WPT012〕套在涡轮增压机油接口螺栓上，配合使用工具1/2″棘轮扳手，进行拆装。 图23涡轮增压机油接口拆装器 图24 13. 铜锤〔WPT013〕，如图25 配套使用工具：无 用途：敲击钣金件和敲击不希望被敲击变形、凹陷、破裂的部件。。 操作方法： 握住铜锤〔WPT013〕的手柄，用锤头敲击希望被敲击的部件或部位。 图25铜锤〔WPT013〕 14. 卡簧钳〔WPT014〕，如图26 配套使用工具：无 用途：拆装卡簧。 操作方法：如图27 用卡簧钳〔WPT014〕钳嘴的凹槽钳住卡簧，用力握压卡簧钳〔WPT014〕手柄，然后即可进行卡簧的拆装。 图26卡簧钳 图27 本局部内容意在介绍专用工具的使用，具体装配要求请参阅配套维修手册！ - 9 -
