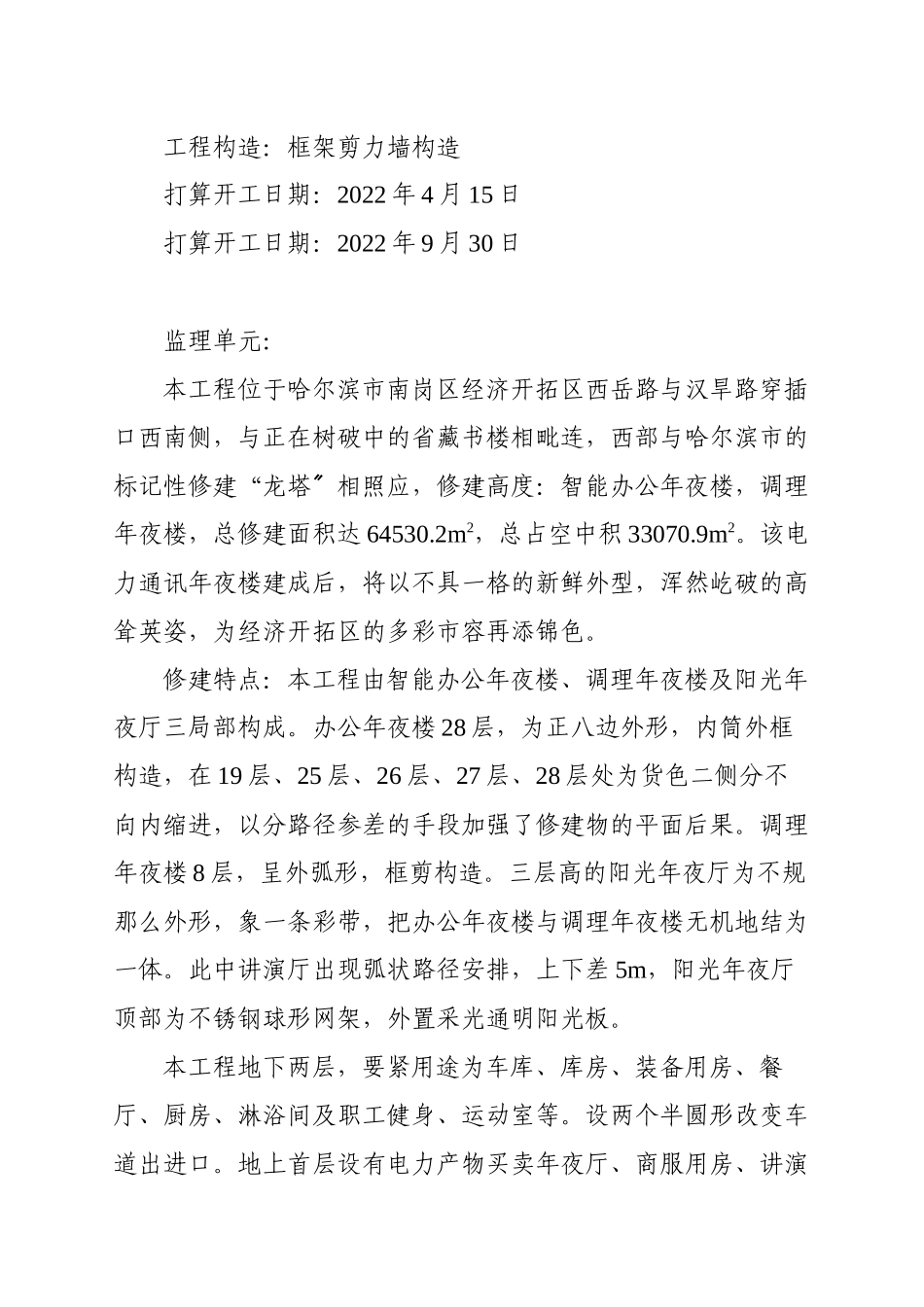

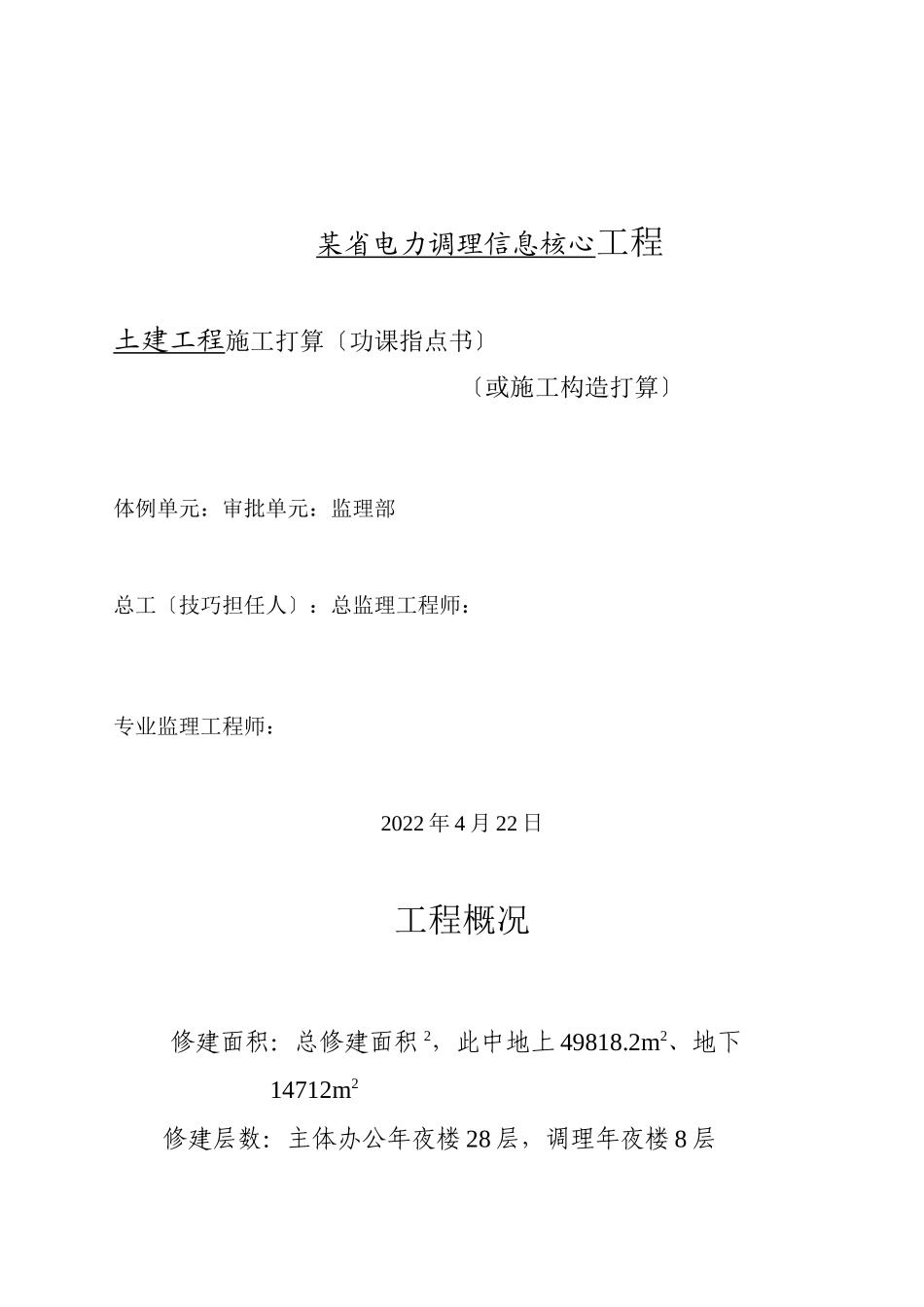

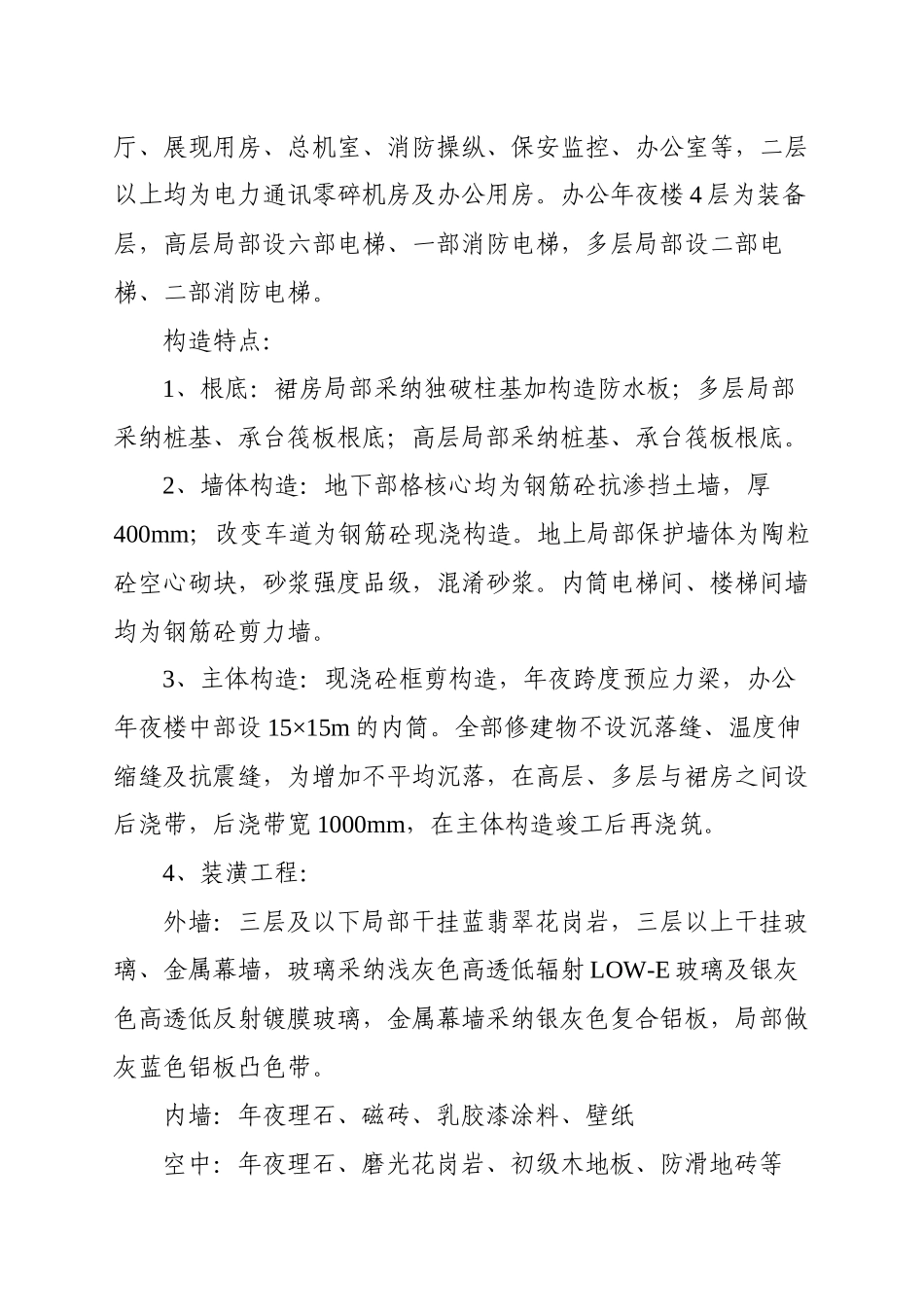

某省电力调理信息核心工程 土建工程施工打算〔功课指点书〕 〔或施工构造打算〕 体例单元：审批单元：监理部 总工〔技巧担任人〕：总监理工程师： 专业监理工程师： 2022年4月22日 工程概况 修建面积：总修建面积2，此中地上49818.2m2、地下14712m2 修建层数：主体办公年夜楼28层，调理年夜楼8层 工程构造：框架剪力墙构造 打算开工日期：2022年4月15日 打算开工日期：2022年9月30日 监理单元： 本工程位于哈尔滨市南岗区经济开拓区西岳路与汉旱路穿插口西南侧，与正在树破中的省藏书楼相毗连，西部与哈尔滨市的标记性修建“龙塔〞相照应，修建高度：智能办公年夜楼，调理年夜楼，总修建面积达64530.2m2，总占空中积33070.9m2。该电力通讯年夜楼建成后，将以不具一格的新鲜外型，浑然屹破的高耸英姿，为经济开拓区的多彩市容再添锦色。 修建特点：本工程由智能办公年夜楼、调理年夜楼及阳光年夜厅三局部构成。办公年夜楼28层，为正八边外形，内筒外框构造，在19层、25层、26层、27层、28层处为货色二侧分不向内缩进，以分路径参差的手段加强了修建物的平面后果。调理年夜楼8层，呈外弧形，框剪构造。三层高的阳光年夜厅为不规那么外形，象一条彩带，把办公年夜楼与调理年夜楼无机地结为一体。此中讲演厅出现弧状路径安排，上下差5m，阳光年夜厅顶部为不锈钢球形网架，外置采光通明阳光板。 本工程地下两层，要紧用途为车库、库房、装备用房、餐厅、厨房、淋浴间及职工健身、运动室等。设两个半圆形改变车道出进口。地上首层设有电力产物买卖年夜厅、商服用房、讲演厅、展现用房、总机室、消防操纵、保安监控、办公室等，二层以上均为电力通讯零碎机房及办公用房。办公年夜楼4层为装备层，高层局部设六部电梯、一部消防电梯，多层局部设二部电梯、二部消防电梯。 构造特点： 1、根底：裙房局部采纳独破柱基加构造防水板；多层局部采纳桩基、承台筏板根底；高层局部采纳桩基、承台筏板根底。 2、墙体构造：地下部格核心均为钢筋砼抗渗挡土墙，厚400mm；改变车道为钢筋砼现浇构造。地上局部保护墙体为陶粒砼空心砌块，砂浆强度品级，混淆砂浆。内筒电梯间、楼梯间墙均为钢筋砼剪力墙。 3、主体构造：现浇砼框剪构造，年夜跨度预应力梁，办公年夜楼中部设15×15m的内筒。全部修建物不设沉落缝、温度伸缩缝及抗震缝，为增加不平均沉落，在高层、多层与裙房之间设后浇带，后浇带宽1000mm，在主体构造竣工后再浇筑。 4、装潢工程： 外墙：三层及以下局部干挂蓝翡翠花岗岩，三层以上干挂玻璃、金属幕墙，玻璃采纳浅灰色高透低辐射LOW-E玻璃及银灰色高透低反射镀膜玻璃，金属幕墙采纳银灰色复合铝板，局部做灰蓝色铝板凸色带。 内墙：年夜理石、磁砖、乳胶漆涂料、壁纸 空中：年夜理石、磨光花岗岩、初级木地板、防滑地砖等 天棚：轻钢龙骨吊石膏板、矿棉板、吸音吊顶等 门窗：钢制防火防盗门、木制保温门、铝合金门窗、玻璃幕墙窗、初级实木门等 施工部署 思索该工程工期紧、工程量年夜、构造庞杂、平破面变更年夜、构造截面尺寸变更年夜、平面组合庞杂等综合特色，打算采纳以主体构造施工为先导，墙体砌筑、装修、装备装置即时跟进的施工安排次序。详细按照后浇带地位履行平面分段、同步流水、平面穿插功课的施工方法。地下局部按主楼、群楼、车库的根底特点先深后浅、先难后易的原那么施工，以基底标高的差异来分红三个流水段，见图一；地上局局部红主楼、辅楼二个流水段进展施工，见图二，待辅楼主体框架局部施工完，主楼施工至8层时，保护墙体砌筑由下至上跟进，意在主体施工终了保护墙的砌筑也全然实现，以确保全部工程2022岁尾准期交付应用。 全部工程拟分二个阶段进展： 一、2022年度进展土方、根底工程、28层主体工程跟8层保护墙体砌筑施工。 二、2022年度进展剩余砌筑工程、装潢工程、装修工程及装备装置、调试。 施工现场组织机构 一、 施工现场工程构造机构关联图〔图三〕 二、 工程要紧担任人简介〔表1〕 三、 工程要紧施工治理职员〔表2〕 四、 工程要紧施工机器装备〔表3〕 五、 施工预备任务打算 1、要紧机器装备装置：该工程占空中积年夜，尤其是地下局部，占地达8000多平方米，垂直运输装备打算安设二台塔吊：F0/23B一台，80A一台，一部高层施工电梯，二部龙门架。出场施工土方即开始塔吊根底的施工，强度满意恳求后破刻装置，满意土方工程施工时应用。 2、材料出场：对打算图纸进展详细核算，提出年、月、旬材料打算，按照施工情况，提早三天告诉出场数目、品种，由公司材料处构造出场，确保材料供应实时。 钢管、钢模板、竹胶年夜模板、足手架扣件、早拆支撑、桁架、木方等按照施工需要有打算地构造出场存放，以备应用。对异形柱、园柱、电梯井筒等部位采纳的定型模板，提早制造加工。 3、苏息力分配打算：选择施工质量好、进度快、有气力的施工步队连续出场：木匠260人，钢筋工240人，架子工40人，砼工20人，力工160人，瓦工20人。详细出场时间及人数按打算表。 4、施工现场预备：恳求操持施工容许证及夜间施工容许开工讲演等必备文件，争夺尽快进入施工阶段。 现场已平坦终了，出场即可施工，按照各阶段施工现场平面安排在砼搅拌站及砂石材料堆放处修砼地坪，保障旱季场内运输路途疏通，做到文化施工。 水源供水支线已接入场内。施工用电按总平面图地位安排，施工用电量： 塔吊FO/23B1台70KW 塔吊80A1台50KW 双笼施工电梯1台60KW 卷扬机2台×2=15KW 电焊机8台96W 堵截机2台20W 曲折机2台6KW 弯弧机1台3KW 调直机1台6KW 电渣压力焊机4台4×20=80KW 电锯1台 JZC-350搅拌机1台 JSC500搅拌机2台 PLD800双向配料机1台 HBT60C拖式砼泵1台75KW 现场照明30KW 生涯用电20KW 施工用电总量算计，思索装备不克不及够同时启动，乘以折减系数，现场用电应思索500KW。 现场暂设：〔1〕建宿舍、办公室、食堂、堆栈700m2 〔2〕搅拌机棚二座120m2 〔3〕水房一座20m2 〔4〕茅厕、混堂60m2 〔5〕钢筋功课棚72m2 〔6〕木任务业棚300m2 六、施工平面安排图〔图四〕 施工技术措施 一、工艺标准化、标准化方法 〔一〕丈量放线 1、修建物定位 〔1〕按照工程总平面图已经明白OA点坐标，；A点坐标，，可以盘算出两点间间隔OA。 〔2〕A点到汉旱路核心线的垂距已经明白为15m，可以盘算出OA、A两点间间隔在汉旱路核心线上的投影间隔为。 〔3〕按照打算图已经明白西岳路核心线与汉旱路核心线夹角为111°15′27″，将经纬仪架设于西岳路与汉旱路核心线交点OA处，后视A1点〔西岳路路核心线上点〕，读数归零后盘右111°15′27″于B1点〔汉旱路与打算路核心线交点〕，沿经纬偏向用钢尺量出15.624m＋定出操纵点B2。 〔4〕经纬仪架设于B2点上，精平对中，后视B1点，度盘读数归零，倒镜前视OA点，角度闭合，契合恳求。将仪器转回到B1点处，仪器读数归为零，盘左90°OB。 〔5〕将经纬仪架设于圆心点OB上，精平对中，后视点B2，度盘归零后盘左107°28′48″,沿经纬偏向与OB连线；倒镜接着经纬偏向连线，定出轴。以圆心OB为基准，沿经纬偏向量出m定出点A23。将经纬仪度盘读数归为零，盘左90°，沿经纬偏向通过空中点连线定出操纵轴1。 〔6〕经纬仪架设于A2点上，后视轴，盘右90°，沿经纬偏向通过空中点连线定出操纵轴2。以点A2OC。 〔7〕经纬仪架设于OC点上，后视操纵轴2，盘左90°，沿经纬偏向通过空中点连线定出操纵轴3。 〔8〕经纬仪架设于A3点上，后视轴，盘左90°，沿经纬偏向通过空中点连线测设出轴。以点A3为基准，沿经纬偏向量出8.40m，测设出主楼核心点OD。 〔9〕通过上述进程测设出的操纵轴1、操纵轴2、操纵轴3跟轴，分不做为本工程纵向、横向的操纵轴，详见附图，按照此实现工程各轴线的丈量定位。 修建物定位放线后，须经打算局部验线后才能进展施工。土方开挖前，把操纵线及轴线投到基坑开挖边线约2m处的龙门板上，并在每条操纵线上设两个结实桩操纵点，以备基坑开挖后及下步施工用。 修建物定位后，按照地质讲演断定基槽边坡，盘算出基槽上口宽度，用白灰撤出开挖界限线。 2、高程测定 按照打算图给定的西岳路核心线与汉旱路核心线交点的相对高程139.74m，用DS3水准仪把±0.000相对高程141.38m〔总平面图打算给定〕引测到修建物外25m间隔地位处做一永世水准点，作为下步施工及校核的按照。 3、标高及轴线测设 基槽开挖到必定深度后，在槽壁上程度钉入一木桩，使桩的上外表离槽底打算标高500mm，作为清算槽底及根底垫层施工操纵标高用。 土方机器开挖至打算标高、人工清槽后，在槽底从新进展丈量定位，应用J2激光经纬仪把空中上预留的操纵轴1、操纵轴2、操纵轴3跟轴的操纵桩点投到槽底，钉龙门板挂线，按照纵、横向操纵轴及根底平面安排图排尺分出修建物各轴线，并进一步定出各根底的核心、地位。 4、楼层轴线投测 根底施工时，采纳外控法对修建物轴线进展操纵；主体构造施工时采纳内控法进展操纵。 根底施工时把操纵点用埋件结实于砼板面上，做为初始操纵点。每层顶板施工时，在操纵轴的交点处及操纵轴上任一点M处用木盒预留出200×200孔洞，应用J2型激光经纬仪光学对中下层操纵点，把操纵轴的十字线投放到该层200×200孔洞上搁放的玻璃板上，在楼板上用墨线弹出永世的核心操纵十字线，作为该层轴线测放的按照。每层楼板轴线抄测终了后，都要在边轴交汇处破经纬仪校核轴线是否垂直及尺寸闭合差是否满意标准恳求。 5、标高丈量操纵 构造施工时将标高精确地引测到楼梯间砼墙上，用墨线弹出修建1000mm线，作为柱子浇筑、支模的高程通报按照，并对各楼层程度点进展闭合测定。柱子拆模后破刻抄测1000mm线，以操纵梁板构造及后续工程的标高。顶板砼浇筑时，把标高引测到砼柱子中予甩出的粗钢筋上，距施工楼板顶面500mm处，作为顶板浇筑标高操纵的按照。 在主体构造施工中，每隔多少层进展一次标高复测，以确保高程通报精确无误。 6、沉落不雅察 将打算局部给定的±水准点高程引测到现场内北侧，做成永世水准点。按照图纸上给定的地位在修建物四周分不埋设沉落不雅察点，对修建物的沉落进展不雅察。每施工完一层后既对各沉落不雅察点进展一次不雅察，并绘制沉落曲线，各点不雅察终了后再进展一次闭合丈量，不雅察后果填写在不雅察记载中。 7、验线任务 丈量职员放线终了后，上报技巧部恳求复核，经细心复核无误后，上报监理验线，全部经事先既可进展下道工序施工。 复核验线时不要按测放的进程庞杂验尺，如此偏向不轻易验出，可以从另一思绪或反偏向进展复核，确保丈量精确，根绝放线过错发作。 对丈量应用仪器要活期校合。 〔二〕土方工程施工 本工程地处经济技巧开拓区，从地质讲演可以明白该工程地位土质较好，为中软Ⅱ类土，地下水位也较深〔-〕。可以采纳放坡的方法进展土方机器开挖。 综合思索根底底板下的承台、承台梁及独破根底、根底梁的底标高相差较年夜，根底底板顶标高也差异：塔楼局部底板顶标高为，调理年夜楼、讲演厅局部底板顶标矮小局部为，阳光年夜厅及车库局部底板顶标高分为、、三种。因此机器开挖至根底底板下、承台顶，详细标高为：主楼核心挖至-9.700m，核心塔楼局部挖至-13.400m，调理年夜楼局部挖至，讲演厅局部挖至-11.000m，阳光年夜厅挖至-9.400m，车库局部挖至-8.400m。 通过场边疆坪标高抄测，平均地表
