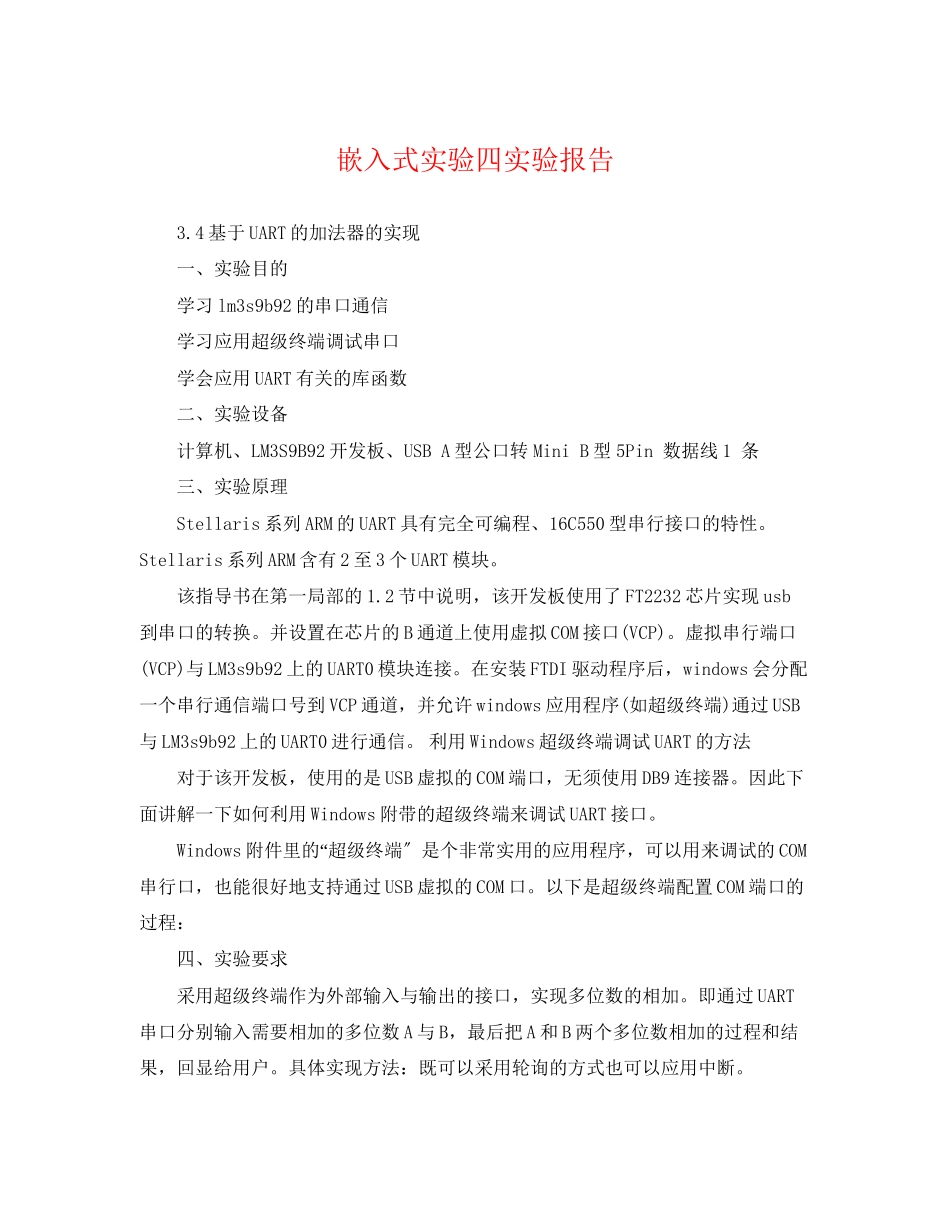

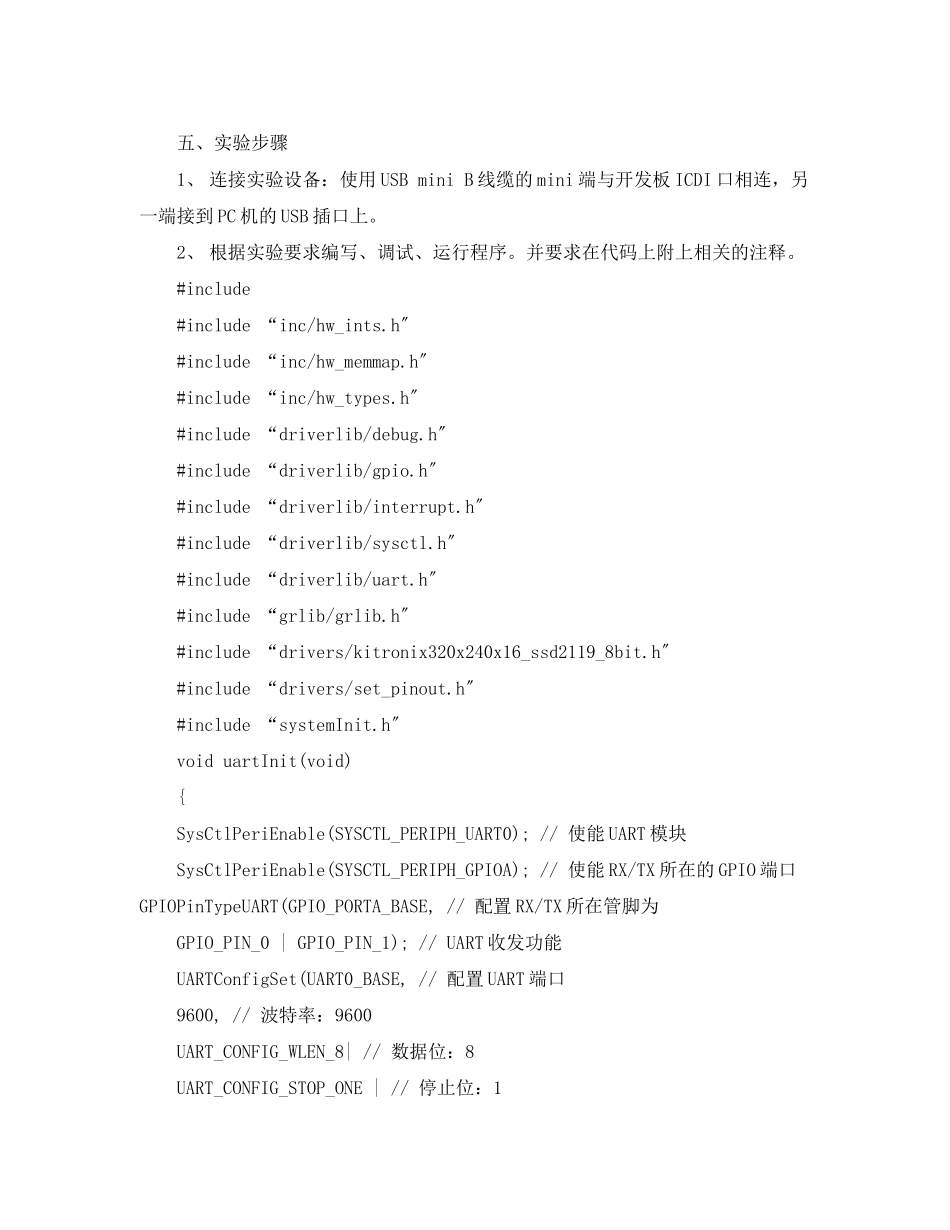

嵌入式实验四实验报告 　　3.4基于UART的加法器的实现 　　一、实验目的 　　学习lm3s9b92的串口通信 　　学习应用超级终端调试串口 　　学会应用UART有关的库函数 　　二、实验设备 　　计算机、LM3S9B92开发板、USB A型公口转 Mini B型 5Pin 数据线1 条 　　三、实验原理 　　Stellaris系列ARM的UART具有完全可编程、16C550型串行接口的特性。Stellaris系列ARM含有2至3个UART模块。 　　该指导书在第一局部的1.2节中说明，该开发板使用了FT2232芯片实现usb到串口的转换。并设置在芯片的B通道上使用虚拟COM接口(VCP)。虚拟串行端口(VCP)与LM3s9b92上的UART0模块连接。在安装FTDI驱动程序后，windows会分配一个串行通信端口号到VCP通道，并允许windows应用程序(如超级终端)通过USB与LM3s9b92上的UART0进行通信。 利用Windows超级终端调试UART的方法 　　对于该开发板，使用的是USB虚拟的COM端口，无须使用DB9连接器。因此下面讲解一下如何利用Windows附带的超级终端来调试UART接口。 　　Windows附件里的“超级终端〞是个非常实用的应用程序，可以用来调试的COM串行口，也能很好地支持通过USB虚拟的COM口。以下是超级终端配置COM端口的过程： 　　四、实验要求 　　采用超级终端作为外部输入与输出的接口，实现多位数的相加。即通过UART串口分别输入需要相加的多位数A与B，最后把A和B两个多位数相加的过程和结果，回显给用户。具体实现方法：既可以采用轮询的方式也可以应用中断。 　　五、实验步骤 　　1、 连接实验设备：使用USB mini B线缆的mini端与开发板ICDI口相连，另一端接到PC机的USB插口上。 　　2、 根据实验要求编写、调试、运行程序。并要求在代码上附上相关的注释。 　　#include 　　#include “inc/hw_ints.h〞 　　#include “inc/hw_memmap.h〞 　　#include “inc/hw_types.h〞 　　#include “driverlib/debug.h〞 　　#include “driverlib/gpio.h〞 　　#include “driverlib/interrupt.h〞 　　#include “driverlib/sysctl.h〞 　　#include “driverlib/uart.h〞 　　#include “grlib/grlib.h〞 　　#include “drivers/kitronix320x240x16_ssd2119_8bit.h〞 　　#include “drivers/set_pinout.h〞 　　#include “systemInit.h〞 　　void uartInit(void) 　　{ 　　SysCtlPeriEnable(SYSCTL_PERIPH_UART0); // 使能UART模块 　　SysCtlPeriEnable(SYSCTL_PERIPH_GPIOA); // 使能RX/TX所在的GPIO端口 GPIOPinTypeUART(GPIO_PORTA_BASE, // 配置RX/TX所在管脚为 　　GPIO_PIN_0 | GPIO_PIN_1); // UART收发功能 　　UARTConfigSet(UART0_BASE, // 配置UART端口 　　9600, // 波特率：9600 　　UART_CONFIG_WLEN_8| // 数据位：8 　　UART_CONFIG_STOP_ONE | // 停止位：1 　　UART_CONFIG_PAR_NONE); // 校验位：无 　　UARTEnable(UART0_BASE); // 使能UART端口 　　} 　　void uartPuts(const char xs) 　　{ 　　while (xs != ‘‘) 　　{ 　　UARTCharPut(UART0_BASE, x(s++)); 　　} 　　} 　　main(void) 　　{ 　　char c,a[12]; 　　int sum=0,num=0,i; 　　// jtagWait( ); // 防止 JTAG 失效，重要！ 　　clockInit( ); // 时钟初始化：晶振， 6MHz 　　uartInit( ); // UART 初始化 　　uartPuts(“输入格式 m+n= “); 　　for (;;) 　　{ 　　c = UARTCharGet(UART0_BASE); // 等待接收字符 　　if(c>=‘0’&&c=0;i--){ 　　UARTCharPut(UART0_BASE, a[i]+’0’); } 　　UARTCharPut(UART0_BASE, ‘ ‘); } 　　if (c == ‘ ‘) // 如果遇到回车 　　{ 　　UARTCharPut(UART0_BASE, ‘ ‘); // 多回显一个换行} 　　} 　　} 　　3、 书写实验报告，要求附上程序流程图。 　　六、实验心得 　　比较轮询方式与中断方式
