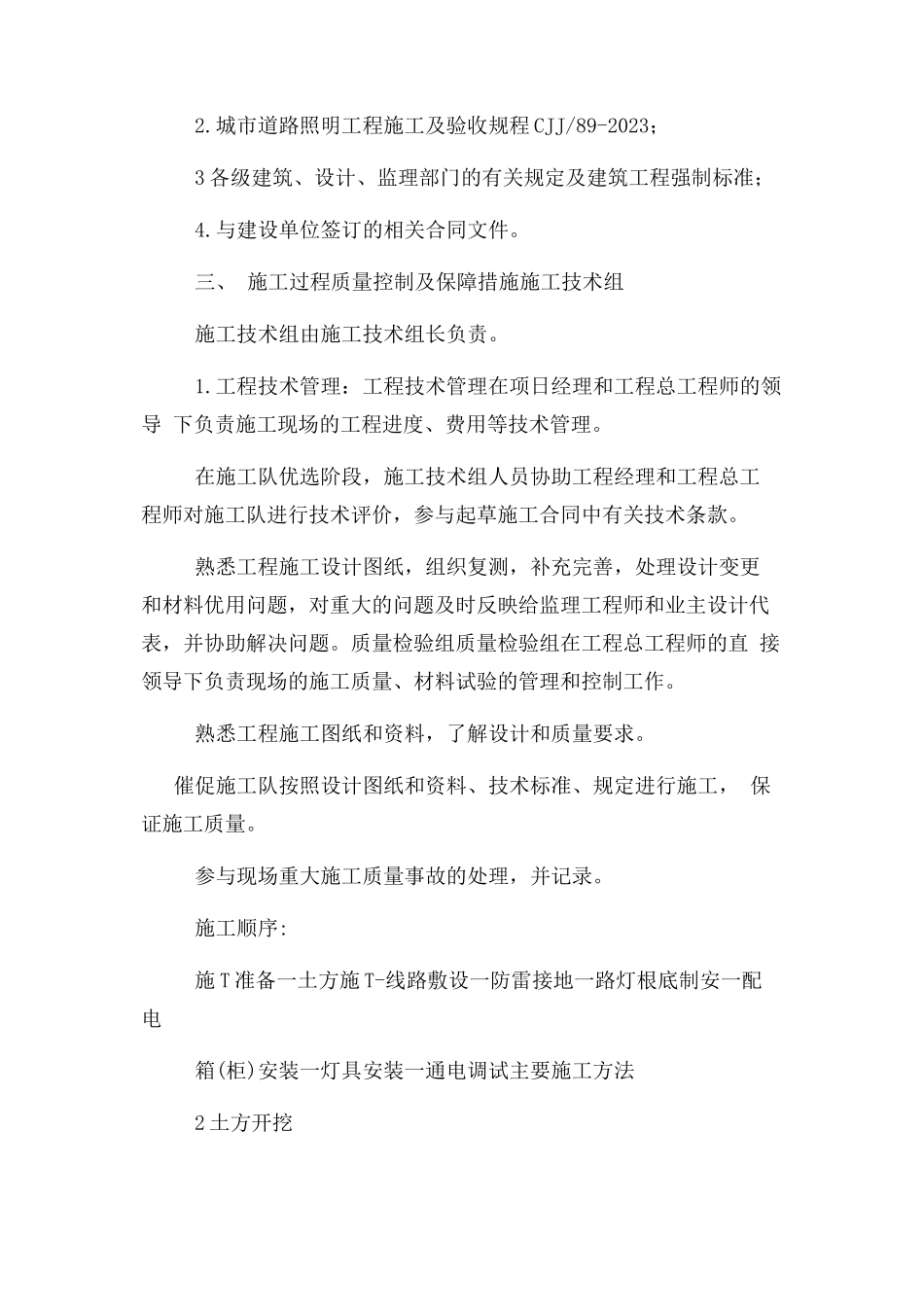

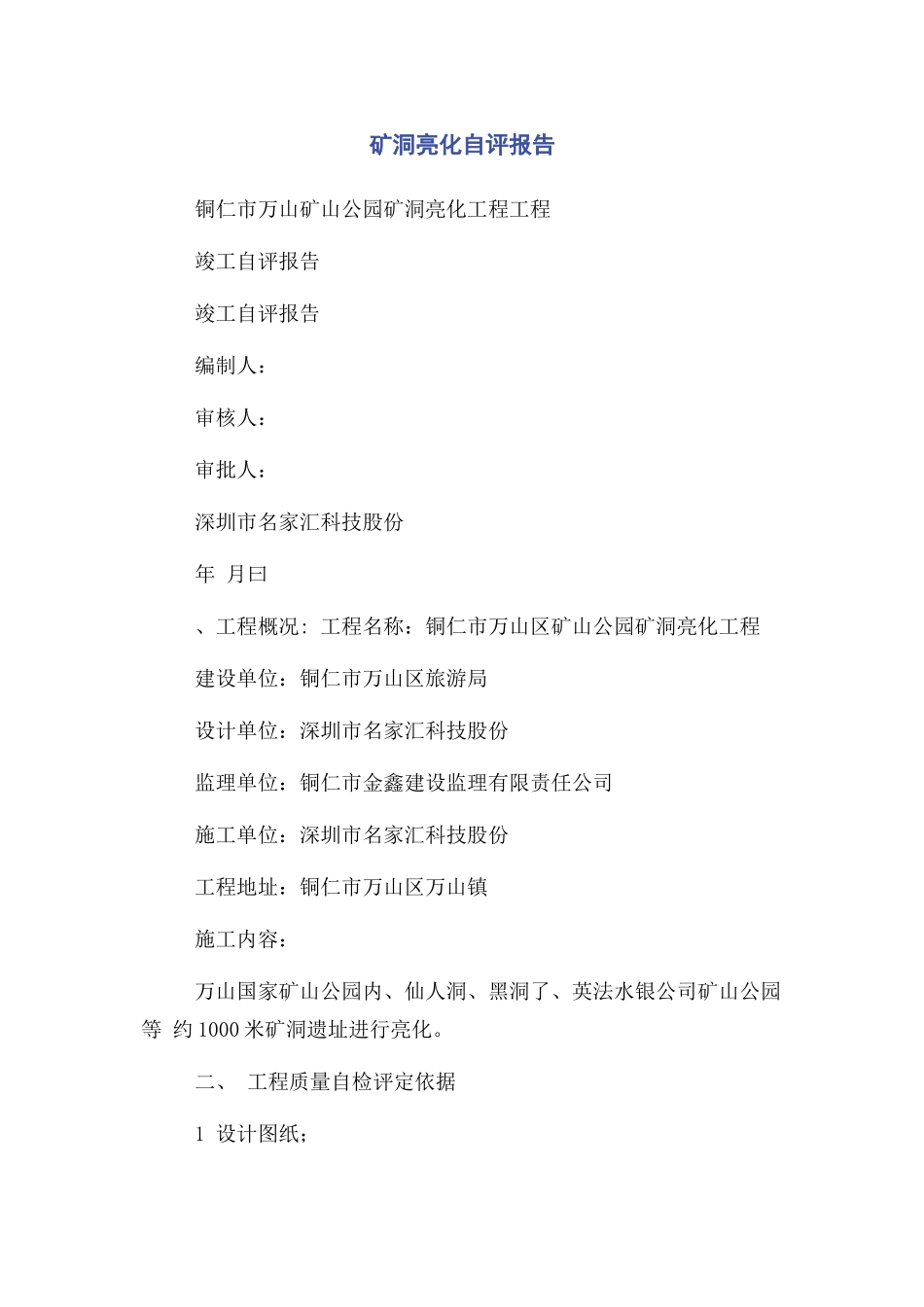

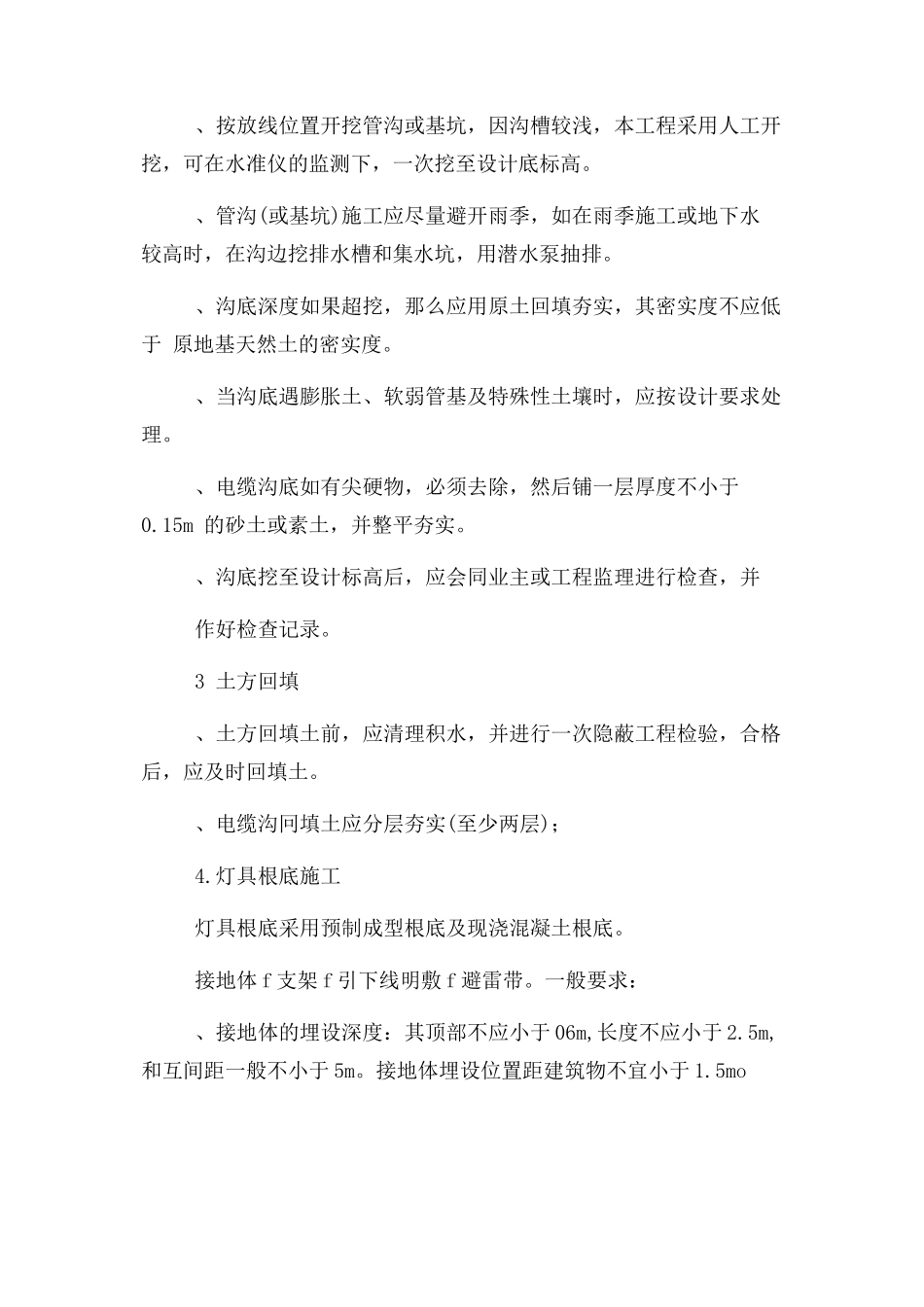

矿洞亮化自评报告 　铜仁市万山矿山公园矿洞亮化工程工程 　竣工自评报告 　竣工自评报告 　编制人： 　审核人： 　审批人： 　深圳市名家汇科技股份 　年 月曰 　、工程概况: 工程名称：铜仁市万山区矿山公园矿洞亮化工程 　建设单位：铜仁市万山区旅游局 　设计单位：深圳市名家汇科技股份 　监理单位：铜仁市金鑫建设监理有限责任公司 　施工单位：深圳市名家汇科技股份 　工程地址：铜仁市万山区万山镇 　施工内容： 　万山国家矿山公园内、仙人洞、黑洞了、英法水银公司矿山公园等 约1000米矿洞遗址进行亮化。 　二、 工程质量自检评定依据 　1 设计图纸； 　2.城市道路照明工程施工及验收规程CJJ/89-2023； 　3各级建筑、设计、监理部门的有关规定及建筑工程强制标准； 　4.与建设单位签订的相关合同文件。 　三、 施工过程质量控制及保障措施施工技术组 　施工技术组由施工技术组长负责。 　1.工程技术管理：工程技术管理在项日经理和工程总工程师的领导 下负责施工现场的工程进度、费用等技术管理。 　在施工队优选阶段，施工技术组人员协助工程经理和工程总工 程师对施工队进行技术评价，参与起草施工合同中有关技术条款。 　熟悉工程施工设计图纸，组织复测，补充完善，处理设计变更 和材料优用问题，对重大的问题及时反映给监理工程师和业主设计代 表，并协助解决问题。质量检验组质量检验组在工程总工程师的直 接领导下负责现场的施工质量、材料试验的管理和控制工作。 　熟悉工程施工图纸和资料，了解设计和质量要求。 催促施工队按照设计图纸和资料、技术标准、规定进行施工， 保证施工质量。 　参与现场重大施工质量事故的处理，并记录。 　施工顺序: 　施T准备一土方施T-线路敷设一防雷接地一路灯根底制安一配电 　箱(柜)安装一灯具安装一通电调试主要施工方法 　2土方开挖 　、按放线位置开挖管沟或基坑，因沟槽较浅，本工程采用人工开 挖，可在水准仪的监测下，一次挖至设计底标高。 　、管沟(或基坑)施工应尽量避开雨季，如在雨季施工或地下水 较高时，在沟边挖排水槽和集水坑，用潜水泵抽排。 　、沟底深度如果超挖，那么应用原土回填夯实，其密实度不应低于 原地基天然土的密实度。 　、当沟底遇膨胀土、软弱管基及特殊性土壤时，应按设计要求处 理。 　、电缆沟底如有尖硬物，必须去除，然后铺一层厚度不小于0.15m 的砂土或素土，并整平夯实。 　、沟底挖至设计标高后，应会同业主或工程监理进行检查，并 　作好检查记录。 　3 土方回填 　、土方回填土前，应清理积水，并进行一次隐蔽工程检验，合格 后，应及时回填土。 　、电缆沟冋填土应分层夯实(至少两层)； 　4.灯具根底施工 　灯具根底采用预制成型根底及现浇混凝土根底。 　接地体f支架f引下线明敷f避雷带。一般要求： 　、接地体的埋设深度：其顶部不应小于06m,长度不应小于2.5m, 和互间距一般不小于5m。接地体埋设位置距建筑物不宜小于1.5mo 　、接地极的连接应采用焊接，焊接处焊缝应饱满并有足够机械强 度，镀锌扁钢间采用搭接焊时，焊接长度不小于其宽度的2倍，三面 施焊。 　、接地体安装 　⑴先加工好一端为尖头形状的角钢接地极(50x50x2500),沟挖好后, 立即安装接地极和接地扁钢。一般用手锤将接地体垂直打入土中，将 扁钢置于沟内与接地极焊接，扁钢应侧放不可放平，扁钢与角钢接地 极连接的位置距接地极最高点约100mm。 　⑵接地极连接完后，应及时请质检和有关部门进行隐检，并测量接 地电阻，经检验合格前方可进行回填，分层夯实。 　质量标准 　、保证工程：接地装置的接地电阻值必须符合设计要求。 　、根本项避雷带及防雷引下线位置正确，固定牢靠，防腐良 好。I古I定点间距均匀，焊接连接的焊缝平整、饱满。防雷引下线的保 护管固定牢靠。接地装置位置正确、连接牢固，埋设深度距地面不小 于 0.6m。 　、允许偏差工程：搭接长度扁钢$2b,圆钢26D,圆钢和扁钢 26D。其中b为扁钢宽度，D为圆钢直径。5.2.9配电箱(柜)安装宜 在现场条件具备吋到货，取消库存和二次搬运等中间环节。 　5.2.9.1施工程序： 　配电箱(柜)安装(施工程序如以下框图)操作工艺： 　、开箱检查 　按照设备清单、施工图纸及设备技术资料，核对设备本体及附件的规 格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术 资料、说明书齐全；外观无损伤及变形，油漆完整；柜内电器装置及 元件、器件齐全，无损伤，做好检查记录。 　、10#根底型钢安装 　按图纸要求预制加工根底钢架(10#槽钢制作)，并刷好防锈漆，用膨 胀螺栓固定在所安装位置的混凝土地面上，用水平尺找平找正。根底 槽钢安装的允许偏差应符合下表的规定： 根底槽钢安装的允许偏差 　开箱验收运输 根底槽钢 箱(柜)安装接线 交接试验 　就位、找止固定接地仪表安装 　项 目允许偏差mm/m m/m全长直线度VI V5水平度VI V5位 　置误差及平行度＜5 　在根底型钢内预留出接地扁钢端了。配电箱〔柜〕安装后，用接地线 与柜内接地排连接好。 〔3〕、配电箱〔柜〕安装 　按施工图纸的布置，按顺序将柜放在根底槽钢上，找平、找正，柜体 与根底槽钢固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。配 电箱〔柜〕安装的允许偏差工程允许偏差〔mm〕垂直度〔m〕 V 1.5水平偏差 　相邻两箱〔柜〕顶部＜2成列箱〔柜〕顶部 　V5箱面偏差相邻两箱〔柜〕箱边VI成列箱〔柜〕箱边 　V5箱〔柜〕间接缝V2 〔4〕、二次线连接 　按原理图逐台检查柜上全部电气元件是否相符，其额定电压和控制操 作电源电压必须一致。按图敷设柜与柜之间、柜与现场操作按钮之间 的控制连接线，控制线校对后，将每根芯线连接在端子板上,一激一 个端子压一根线，最多不能超过两根，多股线应上锡，不准有断股。 〔5〕、试验调整 　将所有的接线端子螺丝再紧一次，用500V摇表在端子处测试各回路 绝缘电阻，其值必须大于0.5MQ。将正式电源进线电缆拆掉，接上 临时电源，按图纸要求，分别模拟试验控制、连锁、操作、继电保护 和信号动作，止确无误，可靠灵敏，完成后撤除临时电源，将被撤除 的正式屯源复位。 　、送电运行验收 　在安装作业全部完毕，质量检查部门检查全部合格后，按程序送电。 　测量三相电压是否正常，空载运行24h,假设无异常现象，办理验收手 续。灯具安装施工工艺 　灯具检查一支吊架制安(钢索、灯架或灯杆安装)f灯具安装f通电试 运行 　操作工艺 　、灯具检查： 　根据装箱单清点灯具及安装配件是否符合设计要求、灯具外观是否正 常、有无损坏或缺陷，有关技术文件是否齐全等。 　、支吊架制安 　根据设计图纸及灯具安置说明制作灯具吊索、支架等装置。 　支架与吊架所用钢材应平直，无扭曲。下料后长短偏差应在5mm 范围内，切口处应无卷边、毛刺，支架的开孔不得采用电、气焊方式, 必须采用机械加工。 　钢支架与吊架应安装牢固，无显著变形，焊缝均匀平整，焊缝长度 应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷, 焊后应做好防腐处理。 　(一)灯具安装 　(1)、同一洞道的灯具安装高度(从光源到地面)、仰角、装灯方向 　应保持一致； 　、灯具横向水平线应与地面平行，紧固后目测应无歪斜； 　、灯头固定牢固，绝缘外壳无损伤、开裂； 　、灯的相线装设熔断器，熔断器I古I定牢靠，接线端子上线头弯曲 方向为顺时针方向盘并用垫圈压紧，熔断器上端接进线，下端接出线; 　、灯具引下线采用YJV-2x2.5mo 　、引下线需用支架固定，且松紧一致； 　、灯具安装完后，基座用混凝土包封； 　灯具安装结束后及时进行接线工作，在正式电未送达前利用临吋 电作单灯通电试验，正式电送达后进行通电试验，填写试验记录。质 量保证体系及质量保证措施原材料的控制对本工程选用的主要材 料，本公司将对供货厂家进行多方面考察，为确保工程质量和工期， 要求产品具有高性价比和可靠的供货周期。同时要求厂家提供样品资 料。主要设备和材料生产质量控制为保证产品质量，要求供货厂家 岀具一份证明货物符合合同规定的质量证明书和检测报告。如果样品 出现不符合检测要求的情况，将拒绝接受该批产品，并要求厂家在不 影响原订货周期的前提下重新生产，确保产晶质量，保证工程顺利完 工。施工质量控制本工程施工过程中，将按标准要求对设备和线路 进行实时的检测，我们将严格按照施T图纸进行施工，责任落实到人, 各施工组协调一致，确保每一道工序的完成。每个施工队配置一个质 量检查员，对施工过程中出现的问题及时纠止，必要时将要求生产厂 家到施工现场协助施工。 　I、验收程序 　本电气照明严格执行城市道路照明工程施工及验收规程要求。 　工程共由1个分部9个分项组成照明分部由9个分项组成：灯具安 装分项、普通灯具安装分项、电缆导管敷设分项、电缆沟内电缆敷设 分项、电缆头制作、接线安装分项、电缆穿管安装分项、成套配电柜 安装分项、箱式变电所安装分项、接地装置安装分项； 　五、资料情况： 　工程技术资料保持了与工程同步，做到了及时填写、及时报验、及时 　索取有关材质证明和检验报告，及吋归类整理。 　六、平安保证措施及落实情况 我们的平安管理冃标是杜绝重大伤亡事故、控制轻伤事故、机械设备 事故、工程质量事故、消除隐患、平安生产。在整个施工过程屮未发 生一例平安事故，顺利完成施工任务。 　七、自评验收评定结论 　本单位工程综合验收质量到达：合格标准。 　铜仁市万山区矿111公园矿洞亮化工程 　深圳市名家汇科技股份 　年 月日
