JGT374-2012 建筑用开窗机.pdf

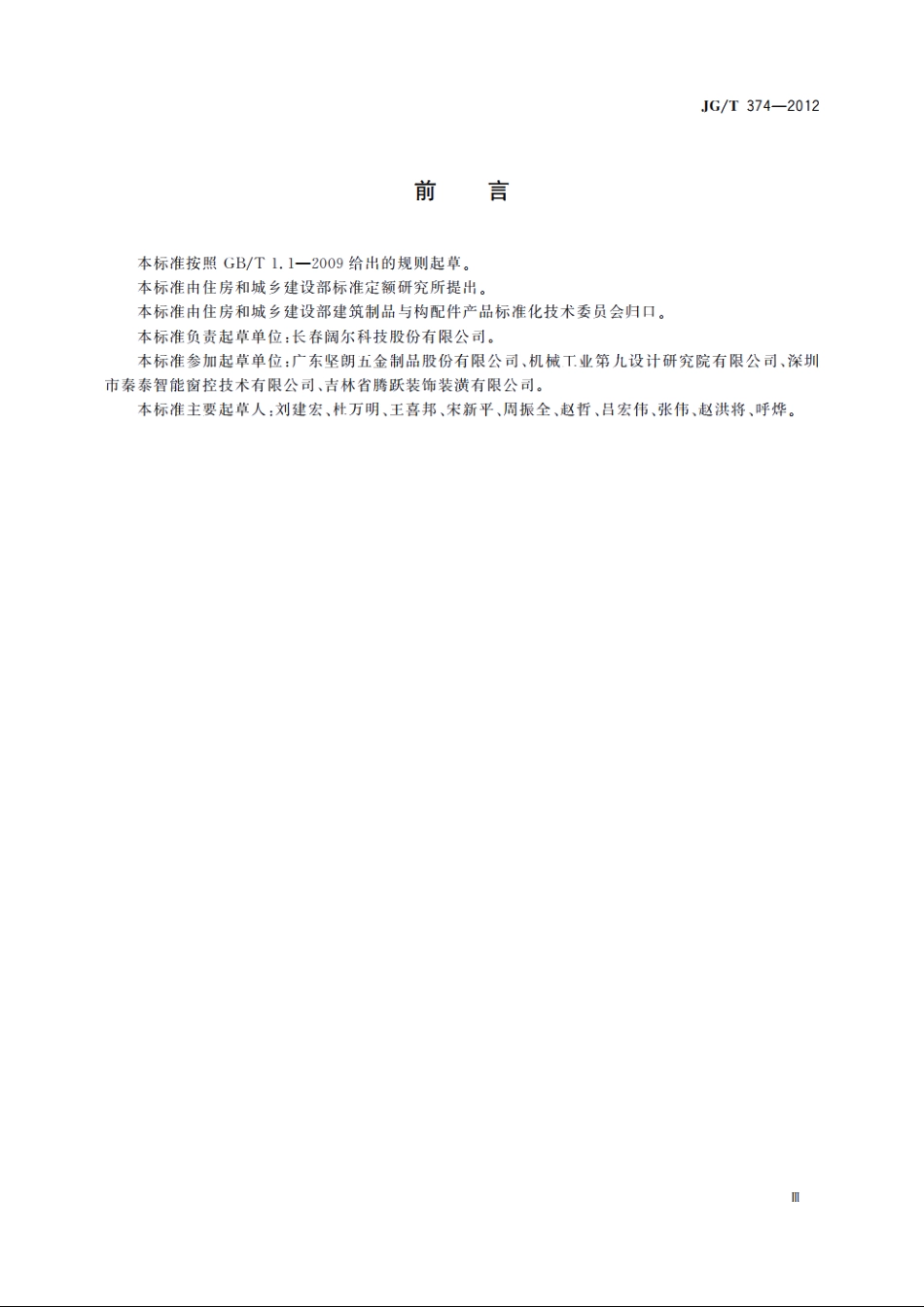

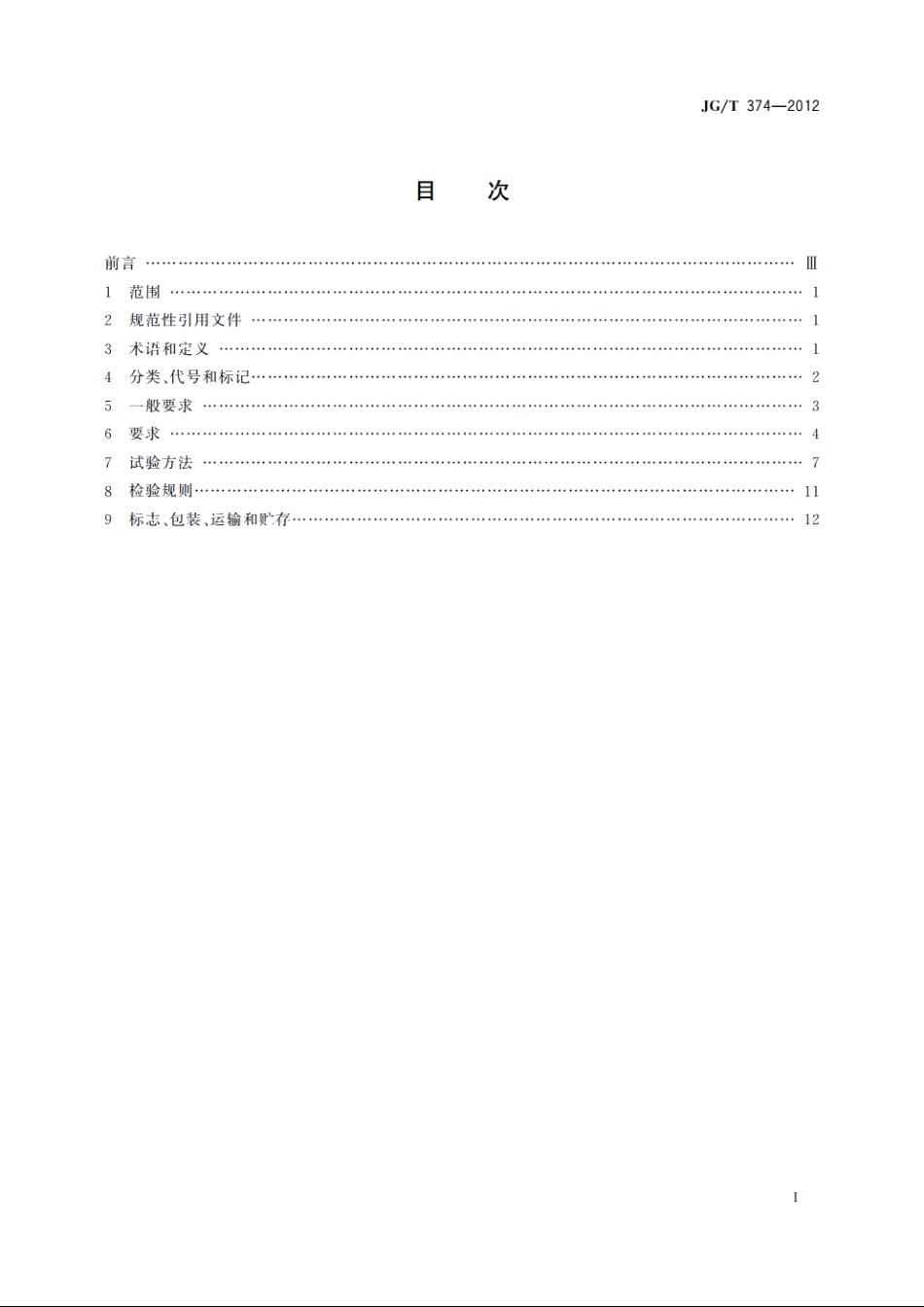

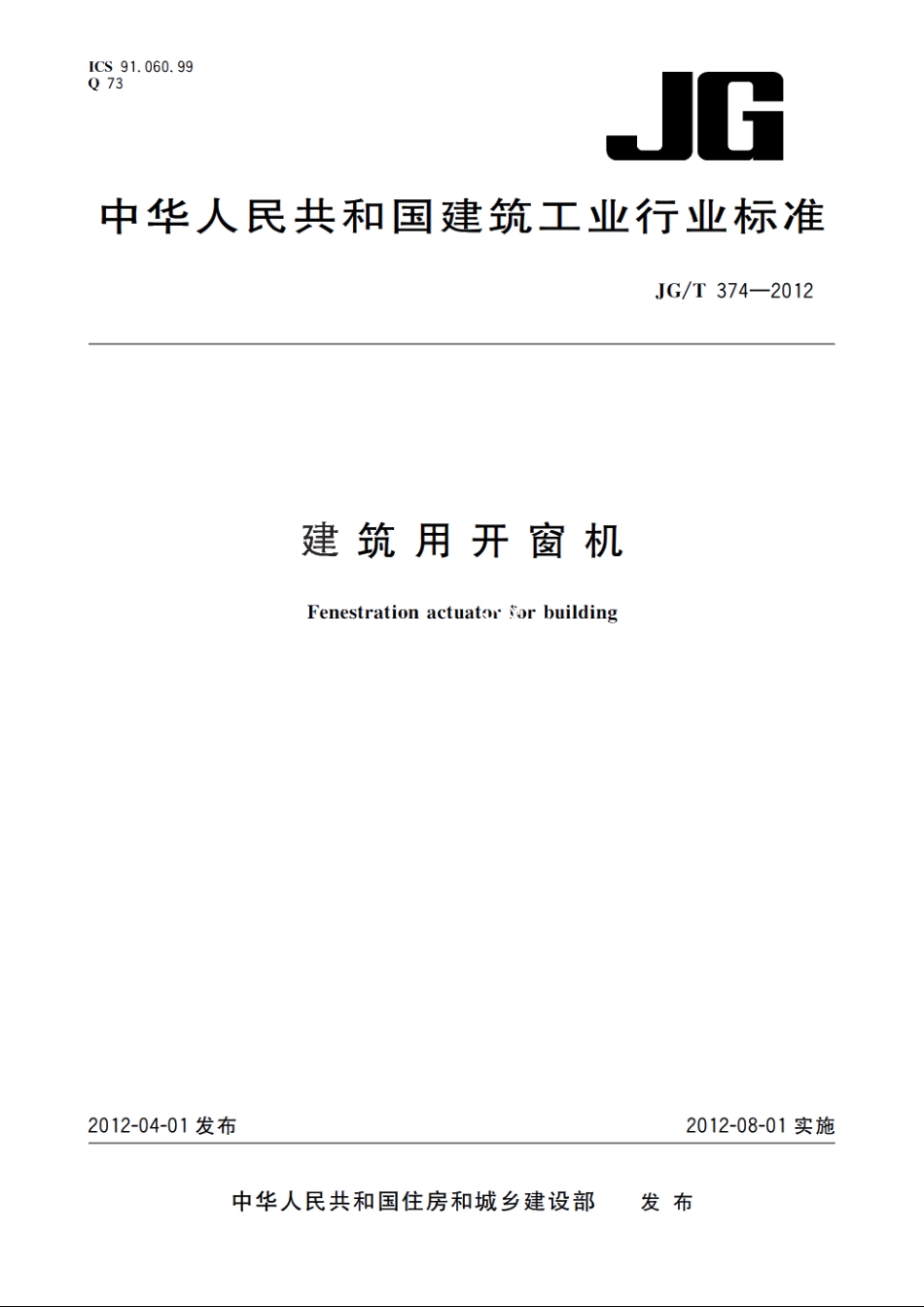

ICS 91.060.99Q73JG中华人民共和国建筑工业行业标准JG/T374-2012建筑用开窗机Fenestration actuator for building2012-04-01发布2012-08-01实施中华人民共和国住房和城乡建设部发布JG/T374-2012目次前言1范围12规范性引用文件13术语和定义14分类、代号和标记25一般要求36要求.47试验方法.78检验规则119标志、包装、运输和贮存12IJG/T374-2012前言本标准按照GB/T1.1-2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：长春阔尔科技股份有限公司。本标准参加起草单位：广东坚朗五金制品股份有限公司、机械工业第九设计研究院有限公司、深圳市秦泰智能窗控技术有限公司、吉林省腾跃装饰装潢有限公司。本标准主要起草人：刘建宏、杜万明、王喜邦、宋新平、周振全、赵哲、吕宏伟、张伟、赵洪将、呼烨。JG/T374-2012建筑用开窗机1范围本标准规定了开窗机产品的术语和定义、分类、代号和标记、一般要求、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于工业与民用建筑中的电动和手动开窗机。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T699优质碳素结构钢GB/T1173铸造铝合金GB/T1220不锈钢棒GB/T2423.17-2008电工电子产品环境试验第？分：试验方法试验Ka:盐雾GB/T3077合金结构钢GB4208外壳防护等级(IP代码)GB4706.12005家用和类似用途电器的安全第1部分：通用要求GB/T5231加工铜及铜合金化学成分和产品形状GB 5237.1-2008铝合金建筑型材第1部分：基材GB 5237.2-2008铝合金建筑型材第2部分：阳极氧化、着色型材GB 5237.3-2008铝合金建筑型材第3部分：电泳涂漆型材GB5237.4-2008铝合金建筑型材第4部分：粉末喷涂型材GB5237.5-2008铝合金建筑型材第5部分：氟碳漆喷涂型材GB/T6388运输包装收发货标志GB/T6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T12325电能质量供电电压偏差GB12350-2009小功能电动机的安全要求JG/T227-2007车库门电动开门机3术语和定义下列术语和定义适用于本文件。3.1开窗机fenestration actuator由机械传动单元与控制单元组成或由机械传动单元单独实现建筑用窗启闭的装置。3.2开窗机控制装置fenestration actuator controller用于控制开窗机工作的装置（简称控制装置）。JG/T374-20123.3消防型开窗机fire control actuator用于满足消防要求的开窗机。3.4通风型开窗机ventilating actuator用于排放烟尘及通风功能的开窗机。3.5电动开窗机electric actuator由电力驱动控制建筑用窗启闭的装置。3.6手动开窗机manual actuator由手动操作机械传动单元实现建筑用窗启闭的装置。3.7分体式开窗机split actuator由开窗和驱动两个独立单元组成的手动开窗机。3.8联体式开窗机integrity actuator由开窗和驱动两个单元集合成一体组成的手动开窗机。3.9链条式开窗机chain actuator通过驱动装置实现链条往复运动的开窗机。3.10推杆式开窗机linear splindle actuator通过驱动装置实现螺杆往复运动的开窗。3.11齿条式开窗机gear rack actuator通过驱动装置实现齿条往复运动的开窗机。3.12蜗轮蜗杆式开窗机worm-and-gear actuator通过驱动装置实现蜗杆带动蜗轮旋转的开窗机。3.13剪刀式开窗机scissor actuator通过驱动装置实现曲臂做剪刀式运动的开窗机。4分类、代号和标记4.1分类、代号4.1.1按用途分为：a)通风型代号为F;b)消防型代号为X。4.1.2按驱动方式分为：a)电动代号为D;b)手动代号为S。2
