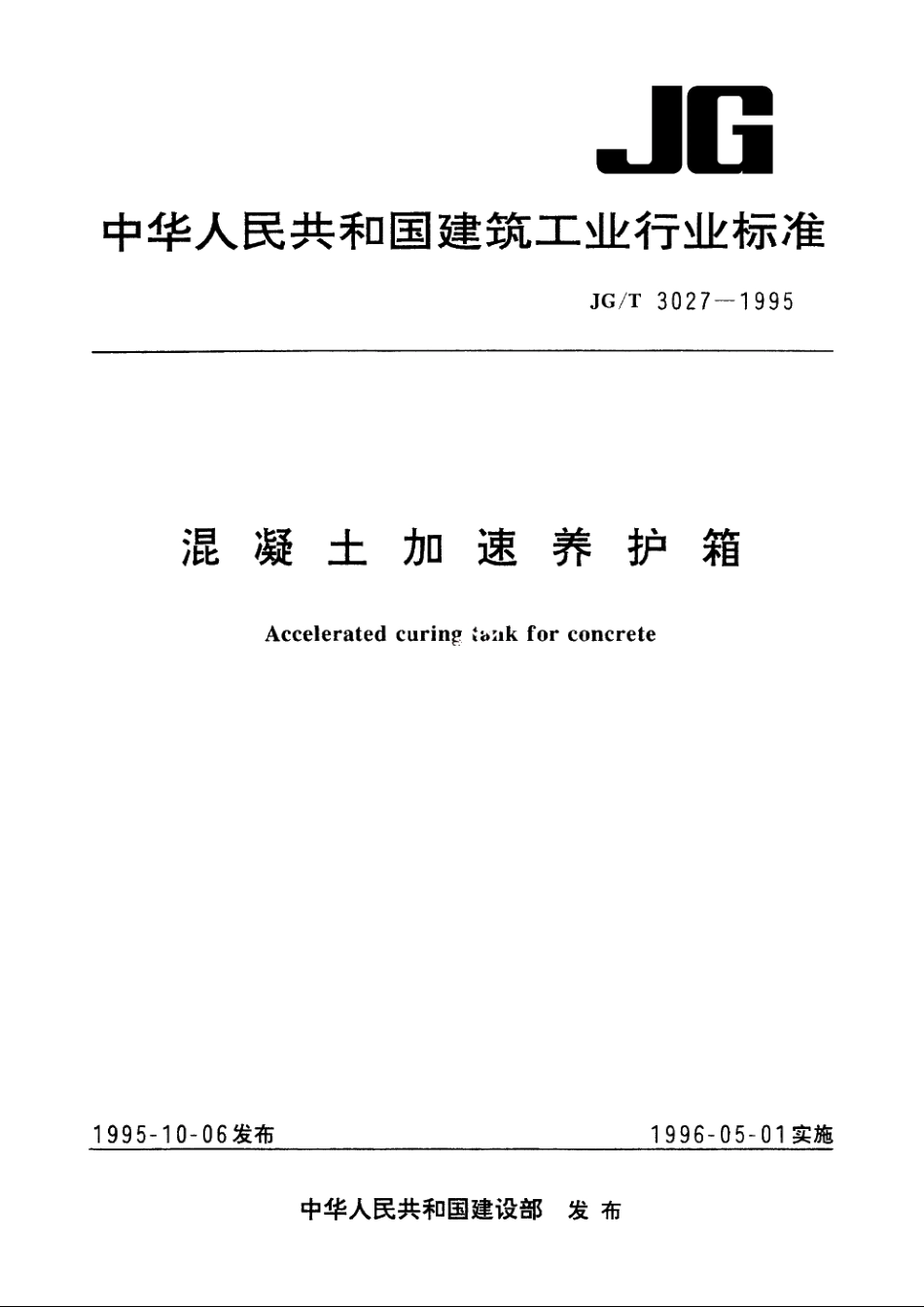

JGT3027-1995 混凝土加速养护箱.pdf

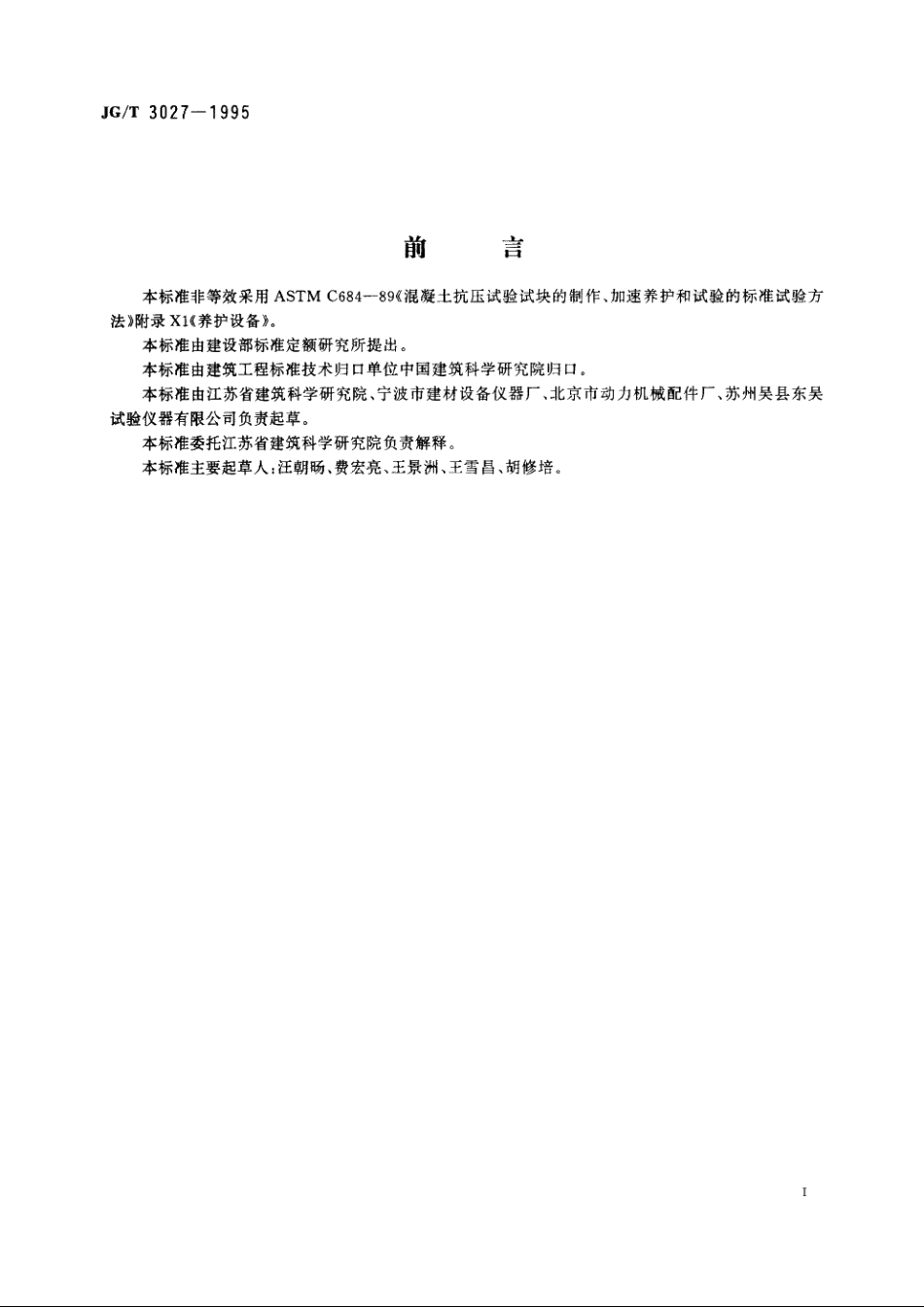

JG/T3027-1995前言本标准非等效采用ASTM C684一89混凝土抗压试验试块的制作、加速养护和试验的标准试验方法附录X1养护设备。本标准由建设部标准定额研究所提出。本标准由建筑工程标准技术归口单位中国建筑科学研究院归口。本标准由江苏省建筑科学研究院、宁波市建材设备仪器厂，北京市动力机械配件厂、苏州吴县东吴试验仪器有限公司负责起草。本标准委托江苏省建筑科学研究院负责解释。本标准主要起草人：汪朝肠、费宏亮、王景洲、王雪昌、胡修培。IJG/T3027-19954技术要求4.1加速养护箱应符合本标准要求，并按经规定程序批准的图样与技术文件制造。4.2加速养护箱由箱体、箱盖、加热器、自控仪器（包括温度测量及控制仪、时间控制器、漏电保护装置）等组成，其构造方案如图113xyX101一箱盖；2一温度监测装置；3一全放气阀：4电源；5一自控仪器；6一漏电保护装置；7一试件架，8一加热器；9一箱体；10一脚轮图1混凝土加速养护箱构造示意图4.3使用条件4.3.1使用环境环境温度：040；环境湿度：相对湿度不大于85%。4.3.2电源电压：38038V或22022V;电源频率：500.5Hz。4.4加速养护箱的工作性能4.4.1加速养护箱养护温度范围为20100，最长控温时间24h。4.4.2加速养护箱应设有显示水温和恒温时间的装置。箱内篦子板以上任意点水温，要求在规定温度的士2C以内；恒温时间控制要求在24h内误差不超过士2min。4.4.3加速养护箱的加热器宜用浸入式电热管，浸没的加热器应位于平面中心，与箱底间隔不大于30mm。电热管的功率应与工作箱尺寸相适应，其中一组电热管用于恒温，另一组较大功率的电热管用于升温，使箱中水温在试件浸放以后15min内恢复到规定的温度。4.4.4加速养护箱应使用温度自动调节器控制温度，其控制精度为规定温度士2；加速养护箱应备有温度监测装置，可连续记录或定时测量养护过程中的水温。4.4.5加速养护箱宜有定时报警装置，在到达设置的恒温时间时，发出报警信号。4.5结构和材料性能4.5.1加速养护箱体应采用有足够强度和耐腐蚀的材料制造，内衬与加热器应由不锈钢或铜材制成。工作箱应密封可靠，不漏气、不渗水。2
