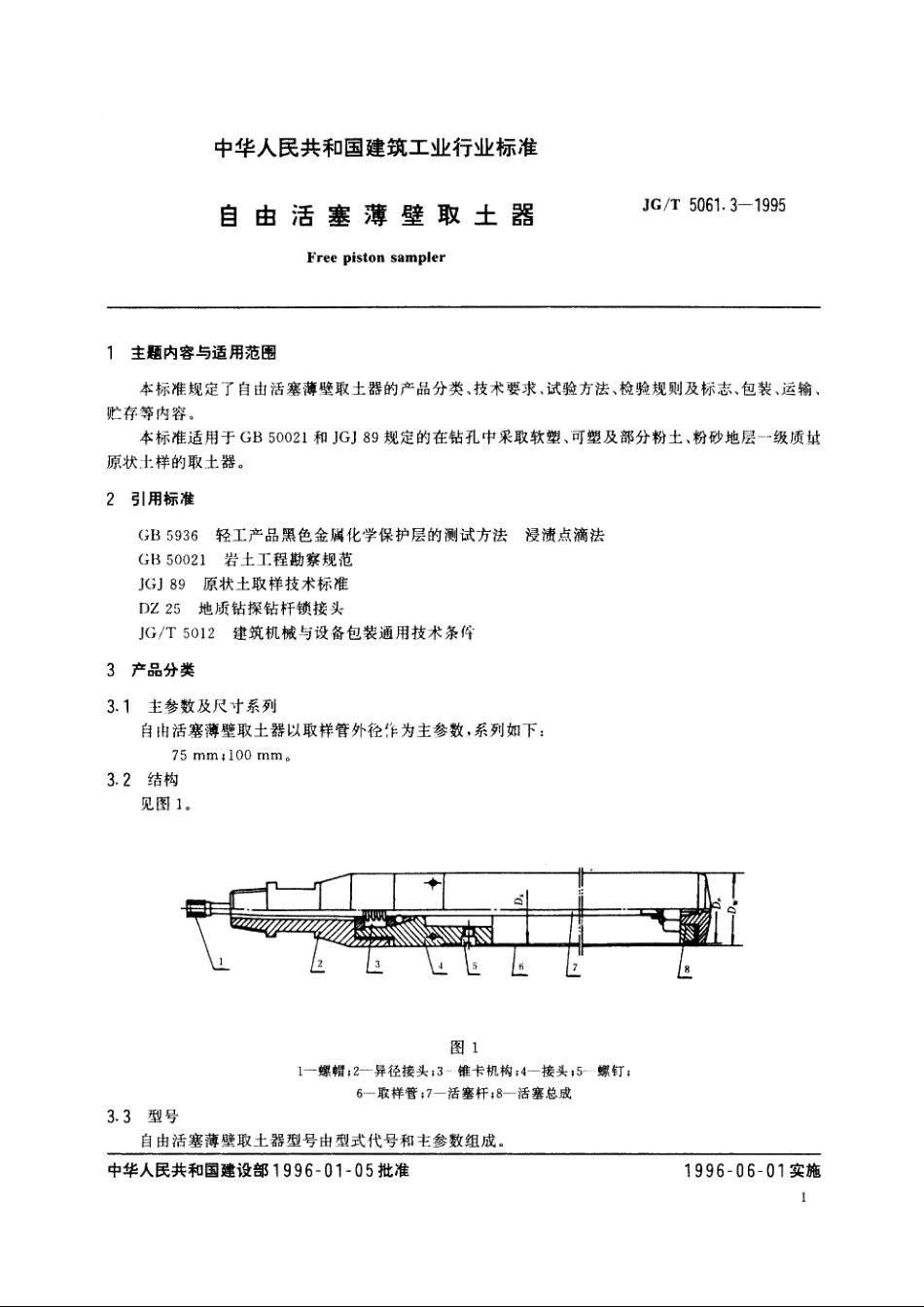

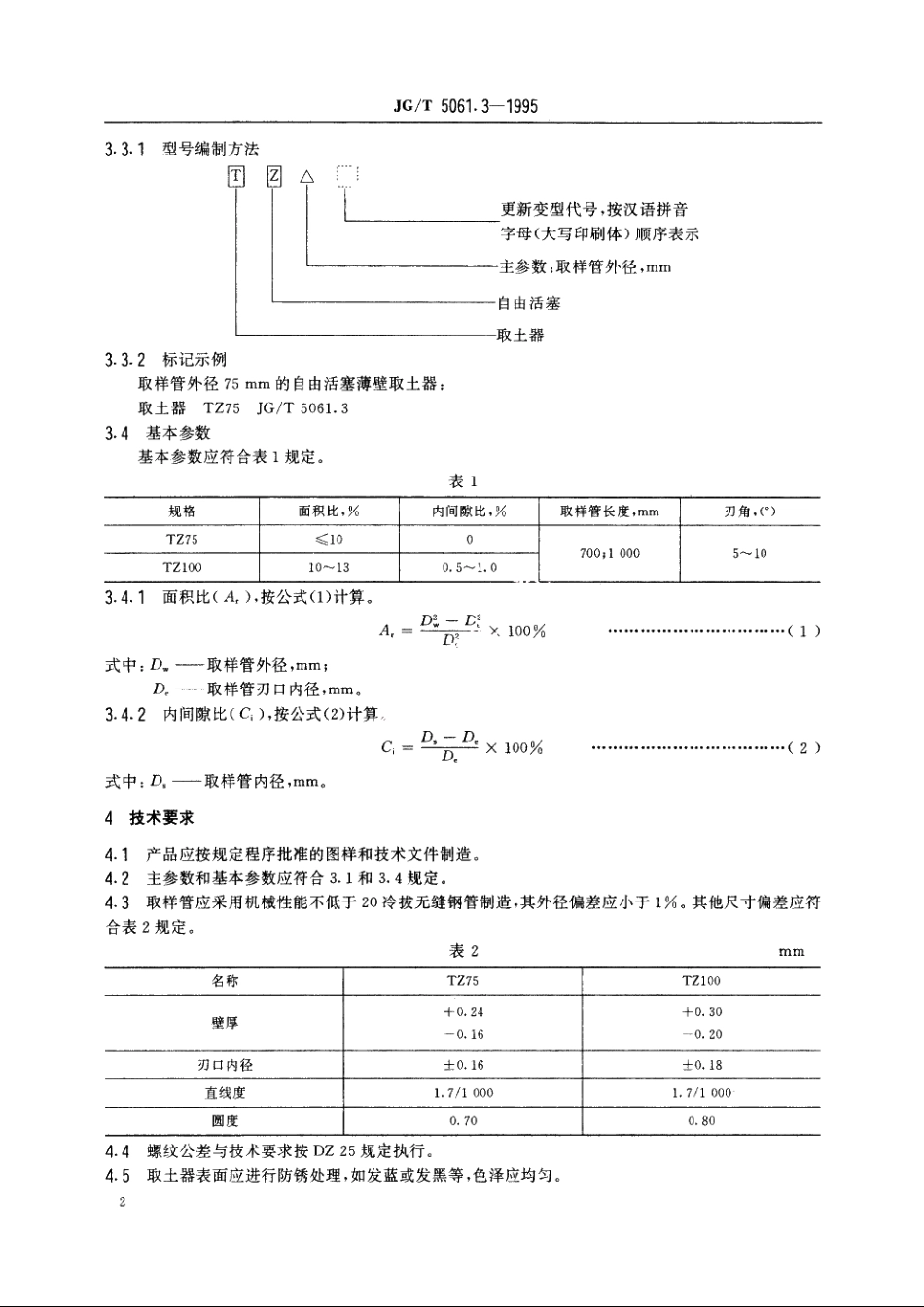

G中华人民共和国建筑工业行业标准JG/T5061.3-1995自由活塞薄壁取土器Free piston sampler1996-01-05发布1996-06-01实施中华人民共和国建设部发布中华人民共和国建筑工业行业标准自由活塞薄壁取土器JG/T5061.3-1995Free piston sampler1主题内容与适用范围本标准规定了自由活塞薄壁取土器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等内容。本标准适用于GB50021和JGJ89规定的在钻孔中采取软塑、可塑及部分粉土、粉砂地层一级质量原状土样的取土器。2引用标准GB5936轻工产品黑色金属化学保护层的测试方法浸渍点滴法GB50021岩土工程勘察规范JGJ89原状土取样技术标准DZ25地质钻探钻杆锁接头JG/T5012建筑机械与设备包装通用技术条件3产品分类3.1主参数及尺寸系列自由活塞薄壁取土器以取样管外径作为主参数，系列如下：75 mm;100 mm。3.2结构见图1。5图11一螺帽；2一异径接头；3-锥卡机构；4一接头；5-螺钉；6一取样管；7一活塞杆；8一活塞总成3.3型号自由活塞薄壁取土器型号由型式代号和主参数组成。中华人民共和国建设部1996-01-05批准1996-06-01实施1JG/T5061.3-19954.6取土器装配后，锥卡机构应能自锁，活塞密封胶碗无松弛，进气孔畅通。4.7取样管应无明显挤压、凹陷、扁圆等缺陷，内壁粗糙度不应低于R.3.2。5试验方法5.1将取样管置于1.2mX1.0m不低于三级平板上的两块V型块上，用游标卡尺、百分表、千分尺等通用量具对其外径、壁厚、刃口、直线度等项指标进行常规检验。5.2取土器上端的锁接头锥型扣用标准试规进行检验。5.3表面发蓝或发黑处理按GB5936规定检验。5.4手感检验锥卡机构自锁性能，活塞密封胶碗松紧。6检验规则自由活塞取上器分为型式检验和出厂检验。6.1型式检验是对其性能、参数等进行的全面检验。型式检验项目包括本标准4.14.7。有下列情况之一时，应进行型式检验。a.新产品或老产品转厂生产的试制定型鉴定；b.正式生产后，当结构、材料、工艺有较大的改变，可能影响产品性能时；c.国家质检监督机构提出进行型式检验要求时。所抽检的取土器，按本标准规定的检验项目必须全部合格，型式检验方为通过。正式生产时，产品积累一定数量后进行抽检，抽检数量为2%，不足100件时：不应少于两件。当有不合格产品时要加倍抽检，仍有不合格时，必须进行逐件检验。6.2出厂检验是对取土器主参数、锁接头锥形扣联接、卡机构对活塞杆自锁性能、活塞密封性能的检验，产品经检验合格后方可出厂。7标志、包装、运输、贮存7.1标志在产品的明显部位，应有产品名称、型号、规格、制造厂家标志。7.2包装包装按JG/T5012标准执行。7.3运输在运输过程中，产品应置于包装箱内，不得裸露运输，应采取防潮、防碰撞、防挤压等措施。不得与酸、碱物品混合装运。7.4贮存产品应放在干燥通风的库房内，不得与酸、碱物品混合堆放。附加说明：本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准由建设部综合勘察研究院、冶金工业部勘察研究总院负责起草。本标准主要起草人任焕生、乔桂芳。本标准委托冶金工业部勘察研究总院负责解释。3
