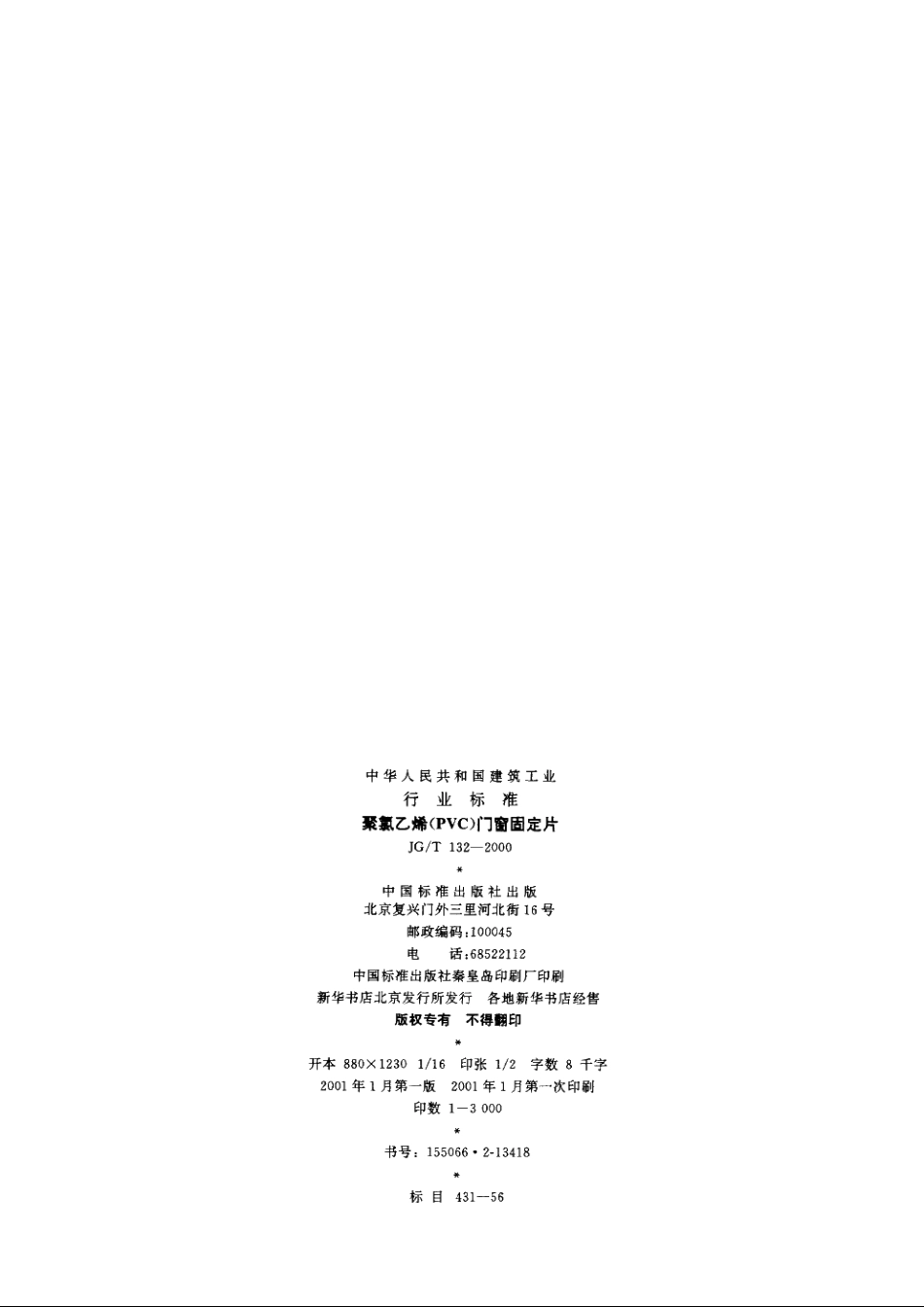

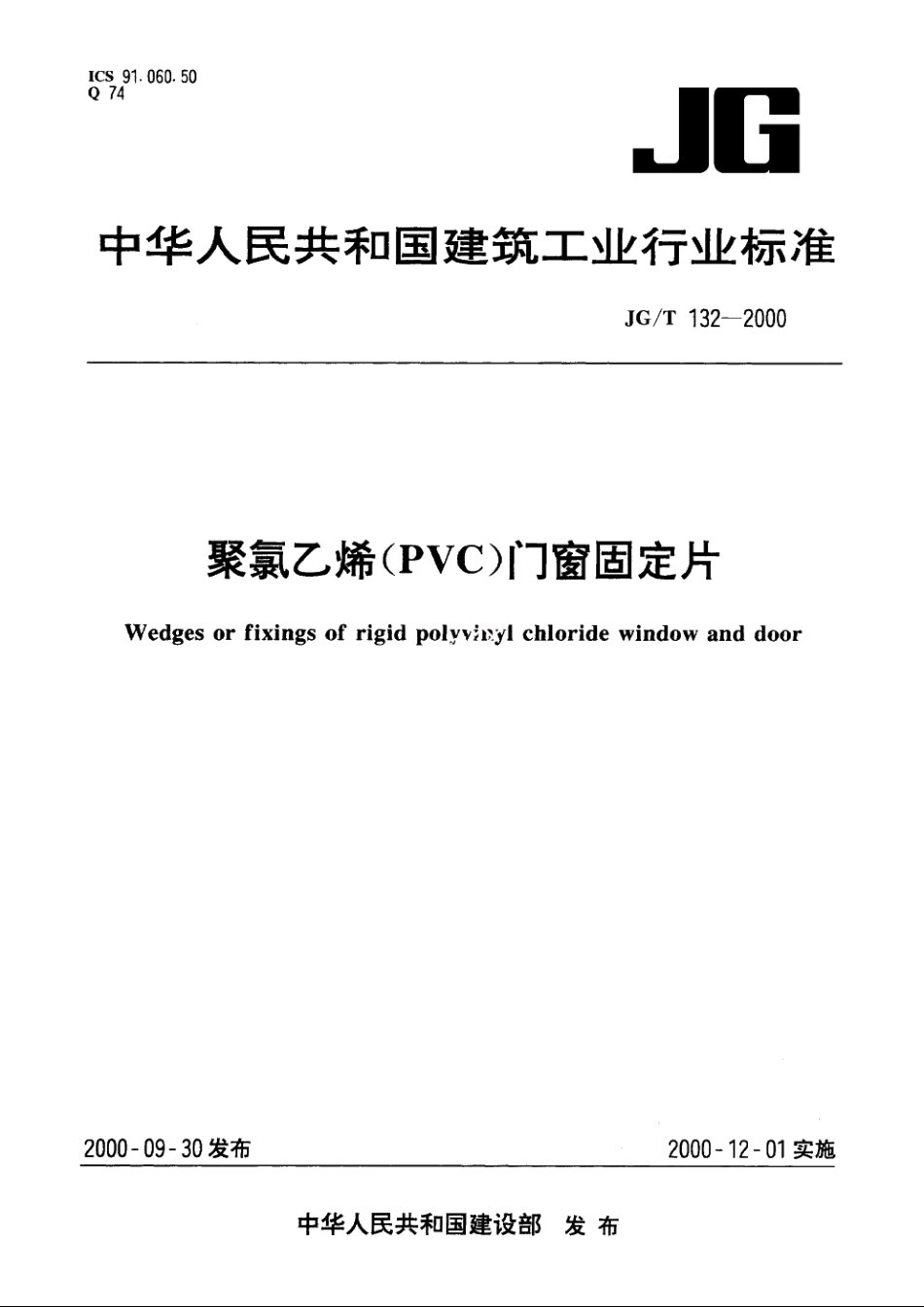

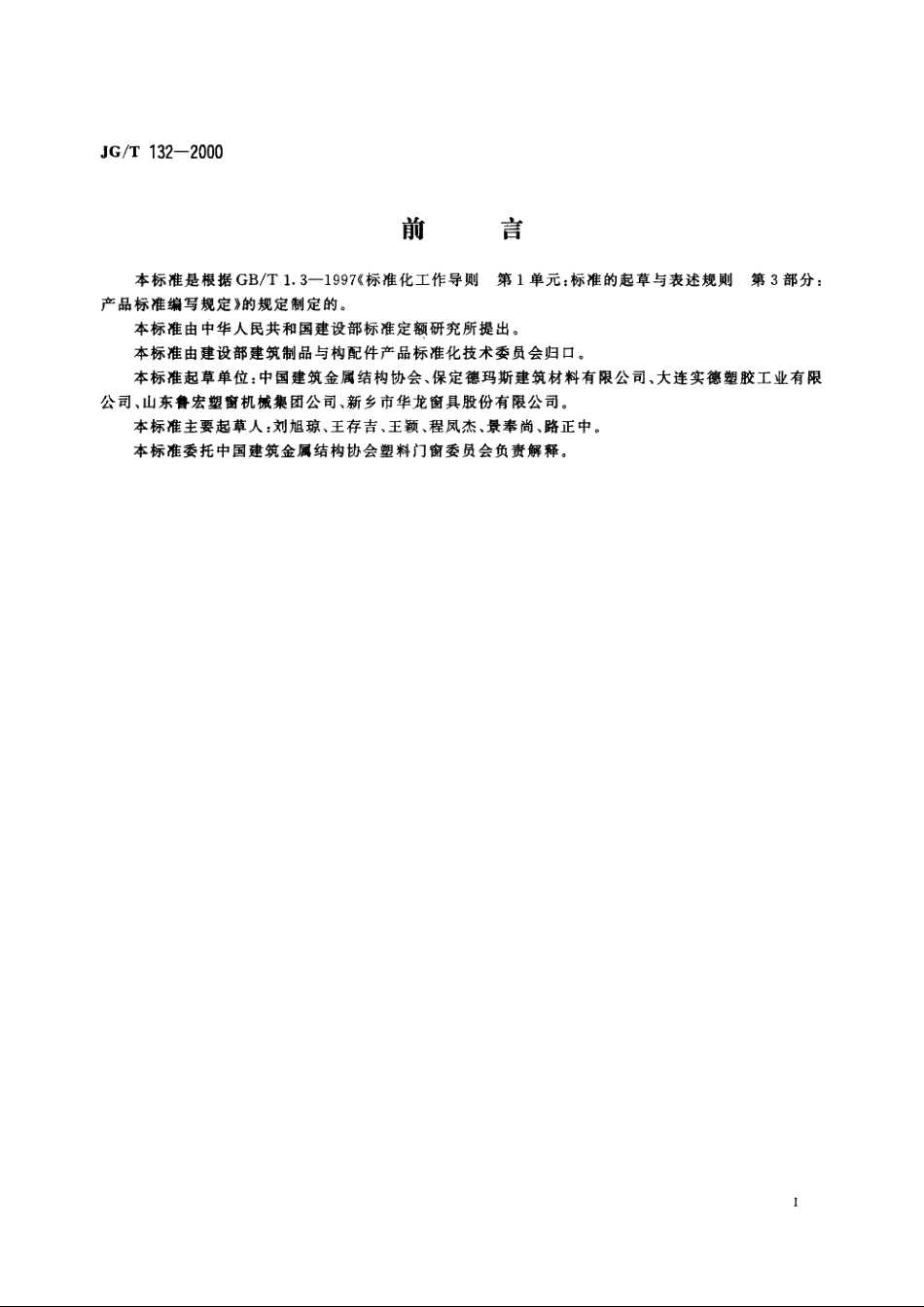

ICS 91.060.50Q74JG中华人民共和国建筑工业行业标准JG/T132-2000聚氯乙烯(PVC)门窗固定片Wedges or fixings of rigid polyviryl chloride window and door2000-09-30发布2000-12-01实施中华人民共和国建设部发布中华人民共和国建筑工业行业标准聚氯乙烯(PVC)门窗固定片JG/T132-2000中国标准出版社出版北京复兴门外三里河北街16号邮政编码：100045电话：68522112中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印开本88012301/16印张1/2字数8千字2001年1月第一版2001年1月第一次印刷印数1-3000书号：1550662-13418标目431-56JG/T132-2000前言本标准是根据GB/T1.3-1997标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定的规定制定的。本标准由中华人民共和国建设部标准定额研究所提出。本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准起草单位：中国建筑金属结构协会、保定德玛斯建筑材料有限公司、大连实德塑胶工业有限公司、山东鲁宏塑窗机械集团公司、新乡市华龙窗具股份有限公司。本标准主要起草人：刘旭琼、王存吉、王颖、程凤杰、景奉尚、路正中。本标准委托中国建筑金属结构协会塑料门窗委员会负责解释。I中华人民共和国建筑工业行业标准聚氯乙烯(PVC)门窗固定片JG/T132-2000Wedges or fixings of rigid polyvinyl chloride window and door1范國本标准规定了聚氯乙烯(PVC)门窗固定片（以下简称固定片）的定义、产品型号、要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于聚氯乙烯(PVC)门窗用固定片。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5926一1986轻工产品金属镀层和化学处理层的外观质量测试方法GB/T11253一1989碳素结构钢和低合金结构钢冷轧薄钢板及钢带QB/T3826一1999轻工产品金属镀层和化学处理层的前腐蚀试验方法中性盐雾试验(NSS)法QB/T3832一1999轻工产品金属镀层腐蚀试验结朵的评价3定义本标准采用下列定义。固定片wedges or fixings将门衡框固定在建筑洞口上的配件（见图1、图2）。DL图1单向固定片结构示意图中华人民共和国建设部2000-09-30批准2000-12-01实施1JG/T132-2000000DL图2双向固定片结构示意图4产品型号4.1型号4.1.1名称代号塑料门窗固定片SGP4.1.2主参数代号固定片的长度和宽度代号，其长度以实际尺寸(mn)10-1值表示，宽度以实际尺寸(mm)值表示。4.1.3特性代号单向固定片D双向固定片S4.2标记4.2.1标记方法宽度代号主参数代号长度代号特性代号名称代号4.2.2标记示例双向固定片长200mm,宽25mm。标记为：SGPS20255要求5.1材料固定片的材料应采用不低于GB/T11253规定中Q235力学性能的材料。5.2外观5.2.1表面平整，不应有裂纹、毛刺及机械损伤。2
