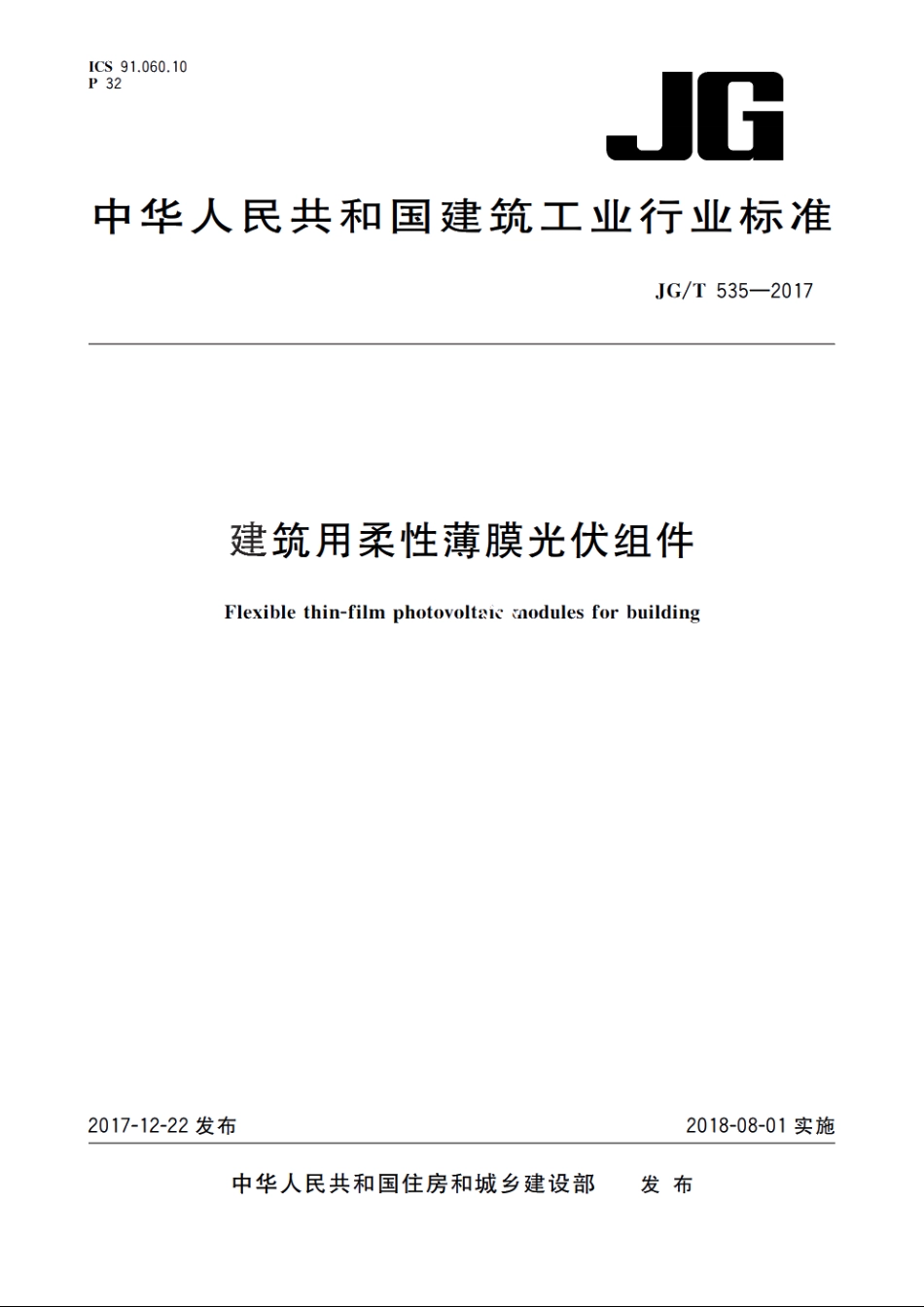

JGT535-2017 建筑用柔性薄膜光伏组件.pdf

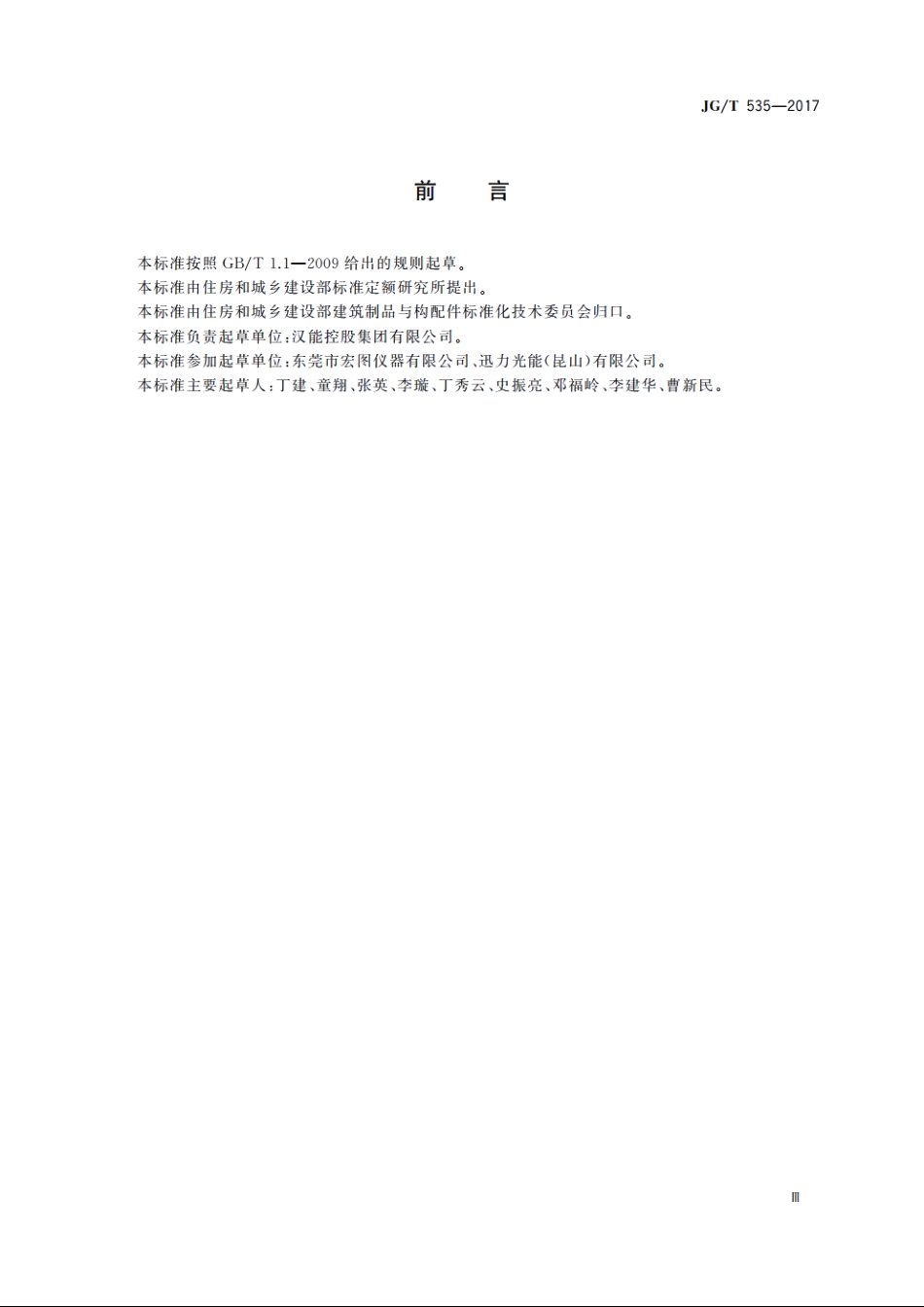

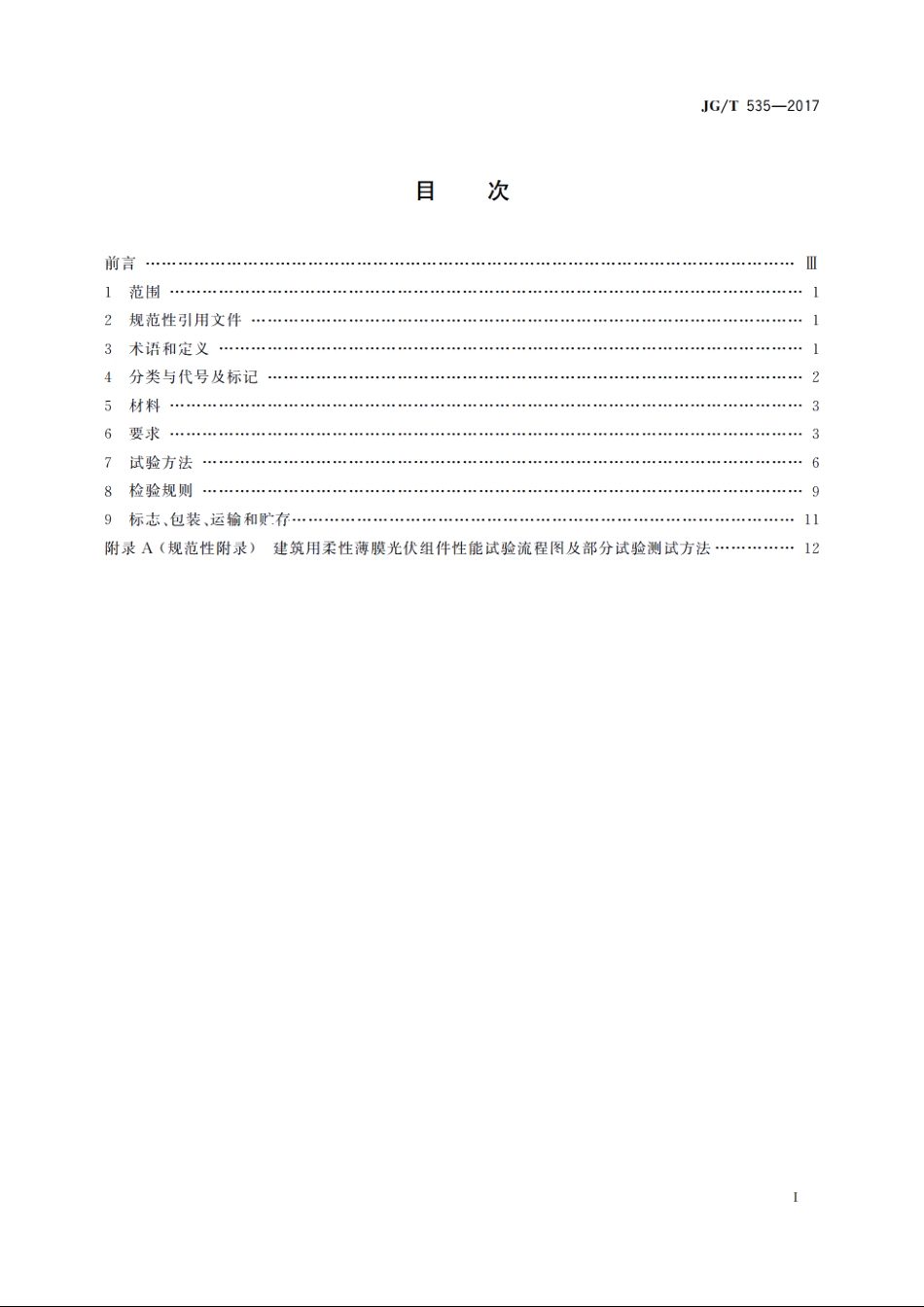

JG/T535-2017目次前言1范围12规范性引用文件13术语和定义14分类与代号及标记25材料36要求37试验方法68检验规则99标志、包装、运输和贮存11附录A(规范性附录)建筑用柔性薄膜光伏组件性能试验流程图及部分试验测试方法12IJG/T535-2017前言本标准按照GB/T1.1一2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标准负责起草单位：汉能控股集团有限公司。本标准参加起草单位：东莞市宏图仪器有限公司、迅力光能（昆山）有限公司。本标准主要起草人：丁建、童翔、张英、李璇、丁秀云、史振亮、邓福岭、李建华、曹新民。JG/T535-2017建筑用柔性薄膜光伏组件1范围本标准规定了建筑用柔性薄膜光伏组件的分类、代号与标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于建筑及构筑物上，具有柔性特性的薄膜光伏组件。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T328.27建筑防水卷材试验方法第27部分：沥青和高分子防水卷材吸水性GB/T2423.18-2012环境试验第2部分：试验方法试验Kb:盐雾，交变（氯化钠溶液）GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T6495.1-1996光伏器件第1部分：光伏电流-电压特性的测量GB/T6495.3-1996光伏器件第3部分：地用光伏器件的测量原理及标准光谱辐照度数据GB/T6495.9-2006光伏器件第9部：太阳模拟器性能要求GB/T6495.10-2012光伏器件第C部分：线性特性测量方法GB8624-2012建筑材料及制品燃烧性能分级GB/T18911地面用薄膜光伏组件设计鉴定和定型GB/T20047.1光伏(PV)组件安全鉴定第1部分：结构要求GB29551建筑用太阳能光伏夹层玻璃GB/T31034晶体硅太阳电池组件用绝缘背板GB/T33764-2017地面光伏系统用直流连接器JG/T449建筑光伏组件用聚乙烯醇缩丁(PVB)胶膜JG/T 450建筑光伏组件用乙烯-醋酸乙烯共聚物(EVA)胶膜JG/T492-2016建筑用光伏构件通用技术要求3术语和定义下列术语和定义适用于本文件。3.1柔性薄膜光伏组件flexible thin-film photovoltaic module;FTPM由薄膜太阳电池、前挡膜、胶膜、背板、接线盒、引出线组成的，可重复卷曲或其他形式弯曲而不会造成明显物理性、电性能损害或可视性损坏的建筑制品。基本结构见图1。JG/T535-20172说明：1一前挡膜：2胶膜：3太阳电池：4一胶膜：5背板：6接线盒。注：制造商可根据实际需求增加铝膜、封边胶等。图1柔性薄膜光伏组件基本结构示意图3.2前挡膜front sheet位于光伏组件受光照面（正面），保护光伏组件内部互联宅路避免外部应力及天气等因素影响组件正常工作，为组件提供电气绝缘的最外侧聚合物复合膜。4分类与代号及标记4.1分类与代号柔性薄膜光伏组件类型及代号应符合表1的规定。表1柔性薄膜光伏组件类型及代号序号组件类型（以电池类型分类）代号1铜钢镓硒CIGS2硅基TF-Si3砷化嫁GaAs4谛化镉CdTe其他注：其他新型薄膜光伏组件代号可根据组件类型名称命名，例如染料敏化薄膜光伏组件采川DSSC。4.2标记柔性薄膜光伏组件应按图2要求进行标记。
