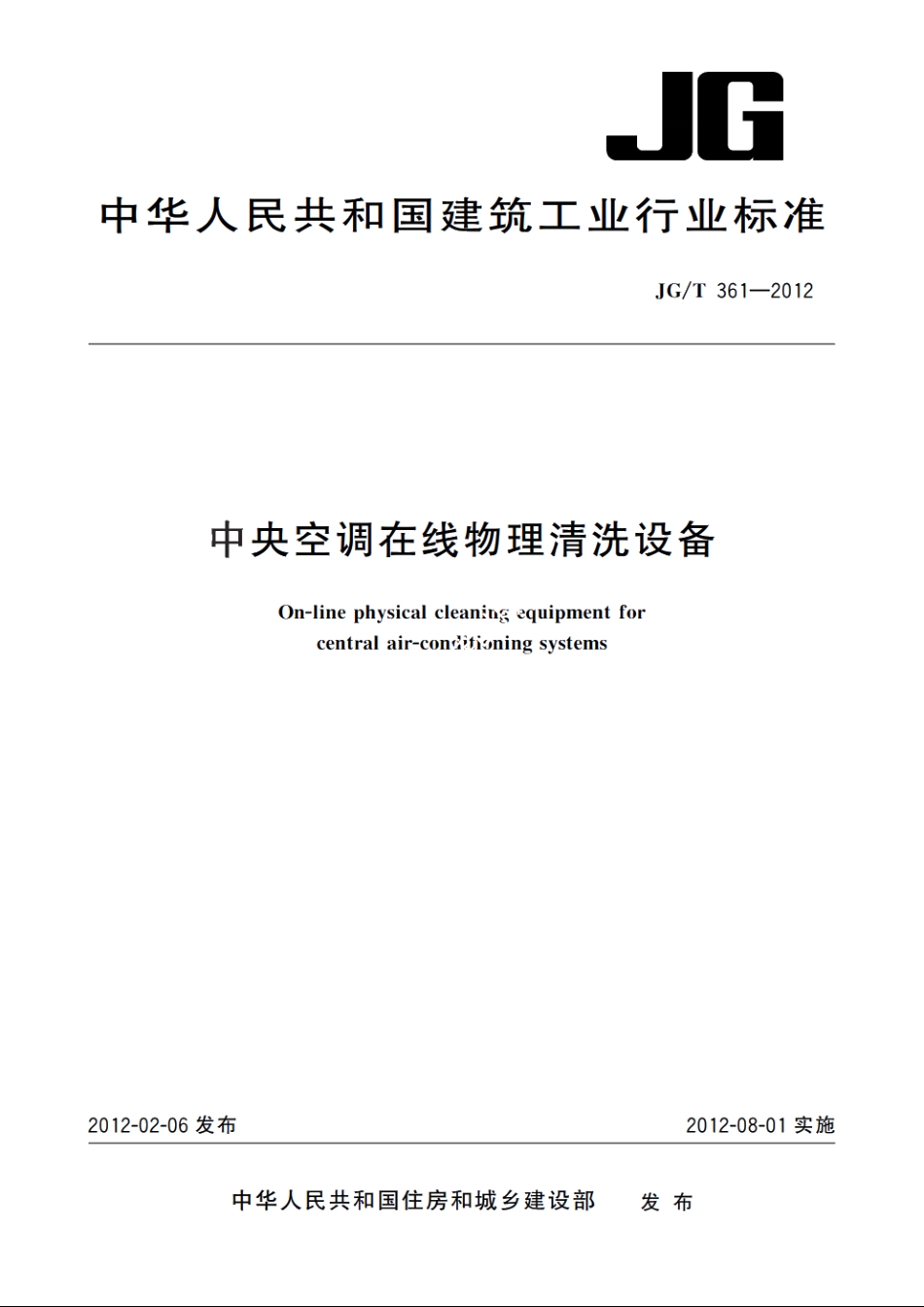

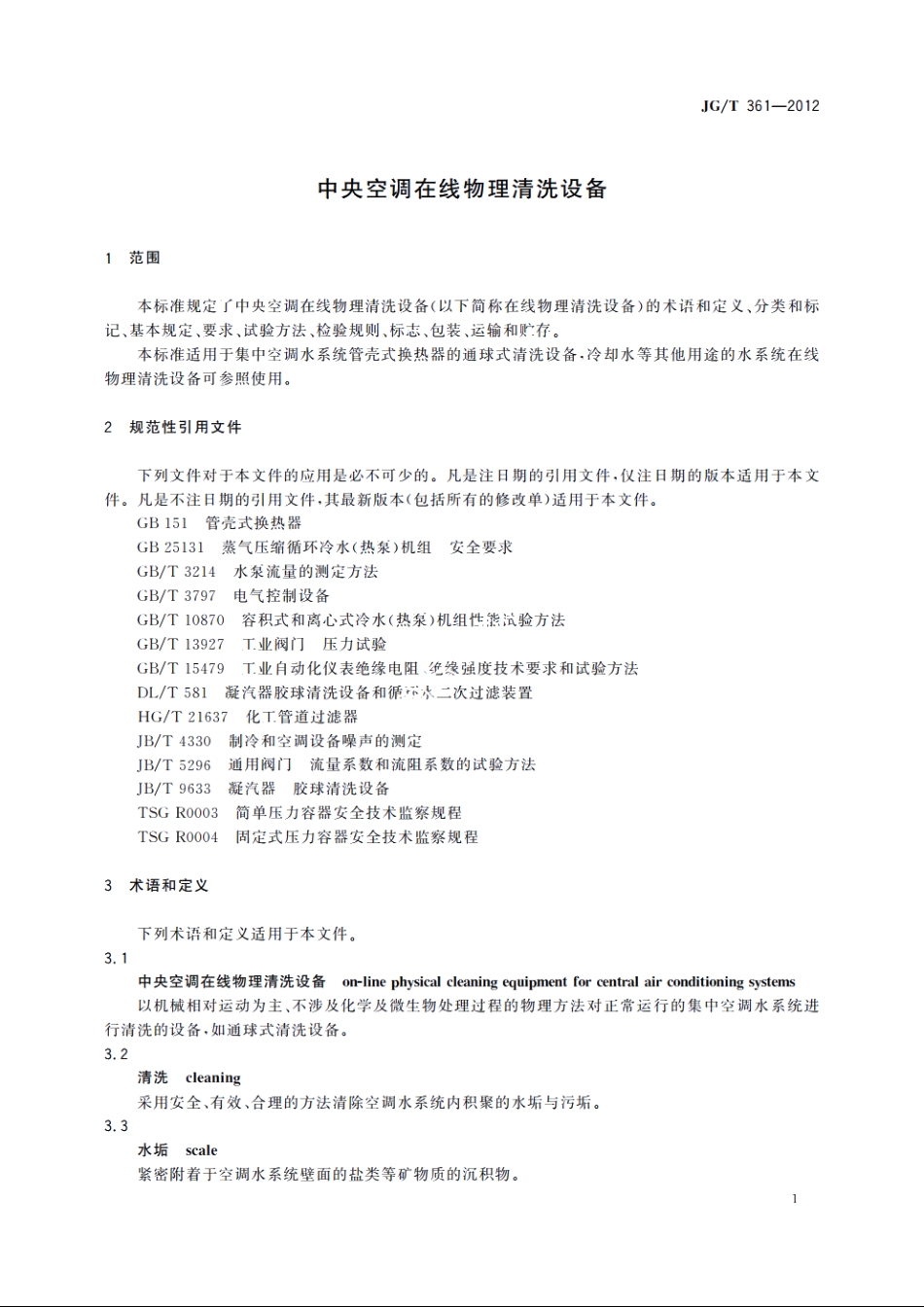

G中华人民共和国建筑工业行业标准JG/T361一2012中央空调在线物理清洗设备On-line physical cleaning equipment forcentral air-conitioning systems2012-02-06发布2012-08-01实施中华人民共和国住房和城乡建设部发布JG/T361-2012中央空调在线物理清洗设备1范围本标准规定了中央空调在线物理清洗设备（以下简称在线物理清洗设备）的术语和定义、分类和标记、基本规定、要求、试脸方法、检验规则、标志、包装、运输和贮行。本标准适用于集中空调水系统管壳式换热器的通球式清洗设备，冷却水等其他用途的水系统在线物理清洗设备可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB151管壳式换热器GB25131蒸气压缩循环冷水（热泵）机组安全要求GB/T3214水泉流量的测定方法GB/T3797电气控制设备GB/T10870容积式和离心式冷水（热泉）机组性袭抗脸方法GB/T13927工.业阀门压力试验GB/T15479工.业白动化仪表绝缘电阻、纶缘强度技术要求和试验方法DL/T581凝汽器胶球清洗设备和征下火二次过滤装置HG/T21637化T管道过滤器JB/T4330制冷和空调设备噪声的测定JB/T5296通用阀门流量系数和流阻系数的试验方法JB/T9633凝汽器胶球清洗设备TSGR0003简单压力容器安全技术监察规程TSGR0004周定式压力容器安全技术监察规程3术语和定义下列术语和定义适用于本文件。3.1中央空调在线物理清洗设备o-line physical cleaning equipment for central air conditioning systems以机械相对运动为主、不涉及化学及微生物处理过程的物理方法对正常运行的集中空调水系统进行清洗的设备，如通球式清洗设备。3.2清洗cleaning采用安全、有效、合理的方法清除空调水系统内积聚的水垢与污垢。3.3水垢scale紧密附着于空调水系统壁面的盐类等矿物质的沉积物。JG/T361-20124.3标记在线物理清洗设备型号标记的构成及含义如下：PCE-规格段：用清洗球回收器的接口公称通径表示分类段：依次为注入清洗球方式和安装形式的代号名称段：用“物理清洗设备”的英文字头表示4.4示例PCE-PD-150表示水泵注入清洗球、规格为DN150的直联式物理清洗设备。5基本规定5.1一般要求5.1.1在线物理清洗设备的电气安全性能应符合GB25131中的有关规定。5.1.2在线物理清洗设备的型式与结构组成应满足下列要求：a)通球式在线物理清洗设备的结构型式宜参见附录A:b)清洗设备应有足够的强度和刚度，所有钣金件、零配件等应有良好的防锈措施。5.1.3清洗球回收率按回收与注入清洗球的个数统计、5.1.4水流速不应大于3.0m/s(额定流速为3.0m/)、5.2结构性能5.2.1智能可编程控制器应符合GB379的要求。5.2.2注球器要求：a)利用水泵或水力压差作为动力的注球器的机械加工、焊接和装配，宜符合DL/T581和JB/T9633的规定；b)利用压缩空气作为动力的注球器应符合TSGR0003的规定。5.2.3回球器制造工艺宜满足HG/T21637的要求。5.2.4清洗球分离器按DL/T581和JB/T9633进行机械加工、焊接和装配。5.3材料5.3.1清洗设备使用的材料不应出现锈蚀和霉变。5.3.2清洗设备承压部分应按GB151进行设计、制造、检验与验收，并符合TSGR0004的要求；清洗球过流部分内表面应设计光滑，无死角，工作时不应对清洁球造成机械损伤。5.3.3清洗球材料应具有足够的强度与弹性。6要求6.1外观6.1.1在线物理清洗设备外表面应无明显划伤、锈斑和压痕，表面光洁平整，卡式和明装设备喷涂层均匀，色调一致，无划痕、气泡和剥落。6.1.2在线物理清洗设备上的标志及其他文字和图形应准确、清晰、端正和牢固。6.1.3在线物理清洗设备上的适当位置应设观察孔。3
