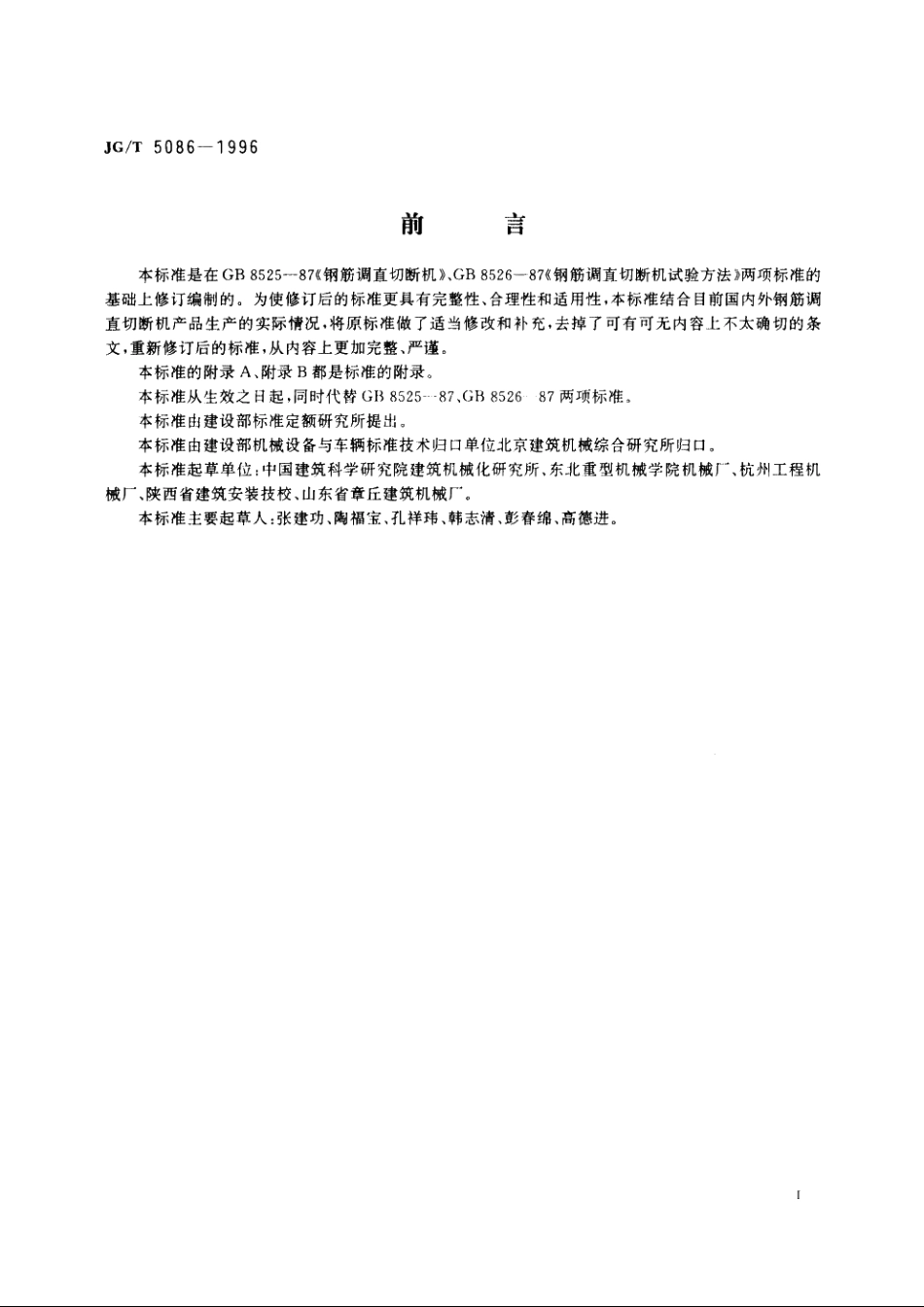

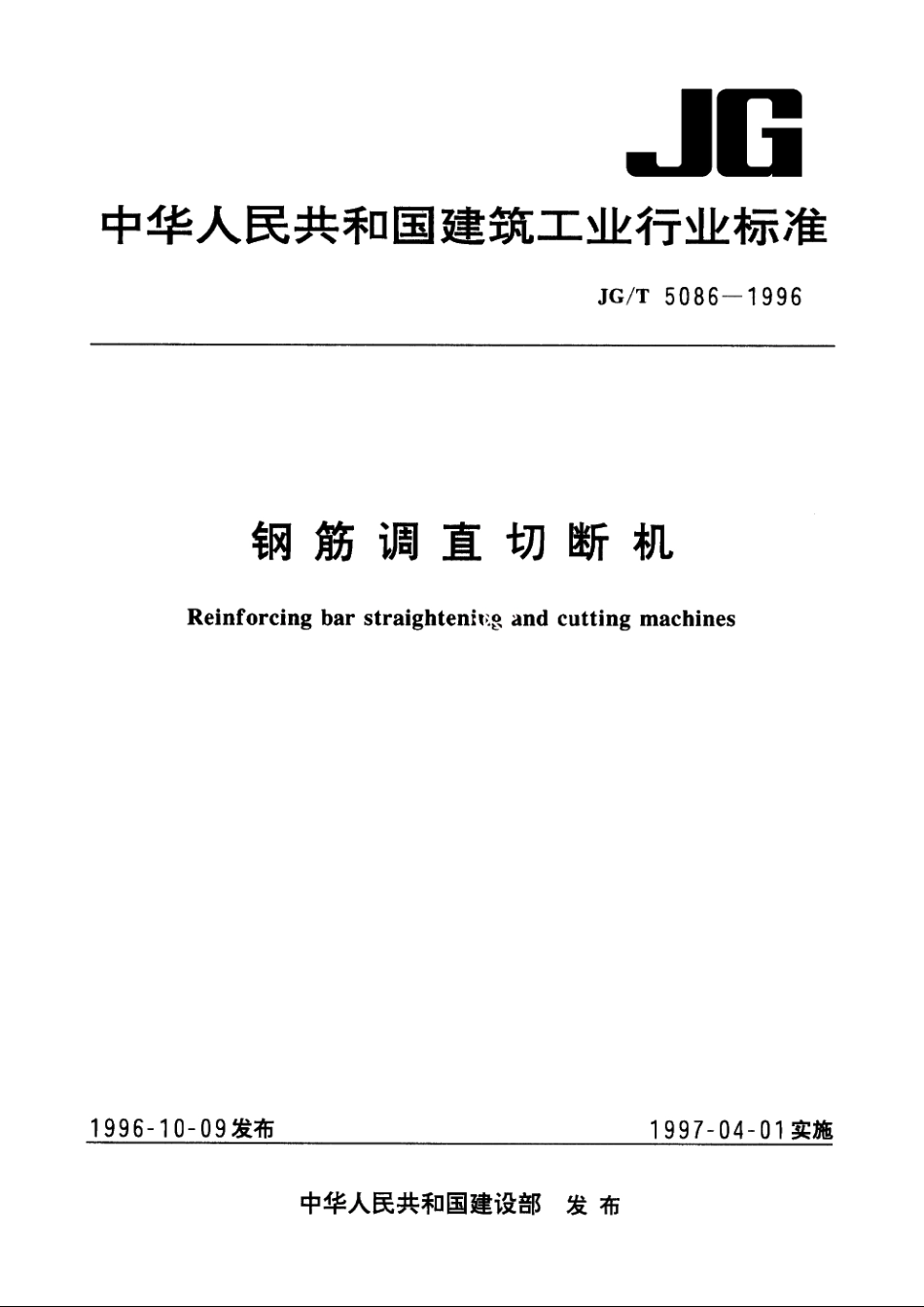

JG中华人民共和国建筑工业行业标准JG/T5086-1996钢筋调直切断机Reinforcing bar straightenivg and cutting machines1996-10-09发布1997-04-01实施中华人民共和国建设部发布JG/T5086-1996前言本标准是在GB8525一87钢筋调直切断机、GB8526一87钢筋调直切断机试验方法两项标准的基础上修订编制的。为使修订后的标准更具有完整性、合理性和适用性，本标准结合目前国内外钢筋调直切断机产品生产的实际情况，将原标准做了适当修改和补充，去掉了可有可无内容上不太确切的条文，重新修订后的标准，从内容上更加完整、严谨。本标准的附录A、附录B都是标准的附录。本标准从生效之日起，同时代替GB852587,GB852687两项标准。本标准由建设部标准定额研究所提出。本标准由建设部机械设备与车辆标准技术归口单位北京建筑机械综合研究所归口。本标准起草单位：中国建筑科学研究院建筑机械化研究所、东北重型机械学院机械、杭州工程机械厂、陕西省建筑安装技校、山东省章丘建筑机械厂。本标准主要起草人：张建功、陶福宝、孔祥玮、韩志清、彭春绵、高德进。JG/T5086-1996表1主参数系列mm名称数值钢筋公称直径1.6438612101614204.2型式调直切断机按切断方式不同分为固定式调直切断与随动式调直切断两种型式。4.3型号调直切断机的型号由组、型，特性代号、主参数代号、更新及变型代号所组成。其型号说明如下：口更新、变型代号：按印刷正体大写汉语拼音字母顺序表示主参数代号：钢筋公称直径，mm特性代号：固定式切断不标注S一随动式切断型代号：T一调直组代号：G一筋4.4标记示例a)调直切断钢筋公称直径612mm第一次的固定式切断的调直切断机：钢筋调直切断机GT612AJG/T50b)调直切断钢筋公称直径38mm随动式调直切断机：钢筋调直切断机GTS38JG/T50864.5基本参数调直切断机的基本参数应符合表2的规定。表2基本参数项目单位数值钢筋公称直径mm1.643861210161420抗拉强度MPa650550450牵引速度m/min3523025钢筋切断长度mm200200030060005技术要求5.1基本要求5.1.1调直切断机应按规定程序批准的图样和技术文件制造。5.1.2调直切断机的钢筋进料方向，应面对操纵盘从左向右。5.1.3运动机件各摩擦部位应能正常润滑。各油孔、油杯应安装在明显、方便操作，而不易碰伤的位置。5.1.4对可能产生伤害事故的机件需装有防护罩，防护罩应具有一定的刚度。安装牢固，拆卸方便。5.1.5如采用回转式调直筒，其转速超过3000r/min时，应装有制动装置。2
